Giá đỡ camera TP-Link Tapo C110 cho máy in Prusa CORE One

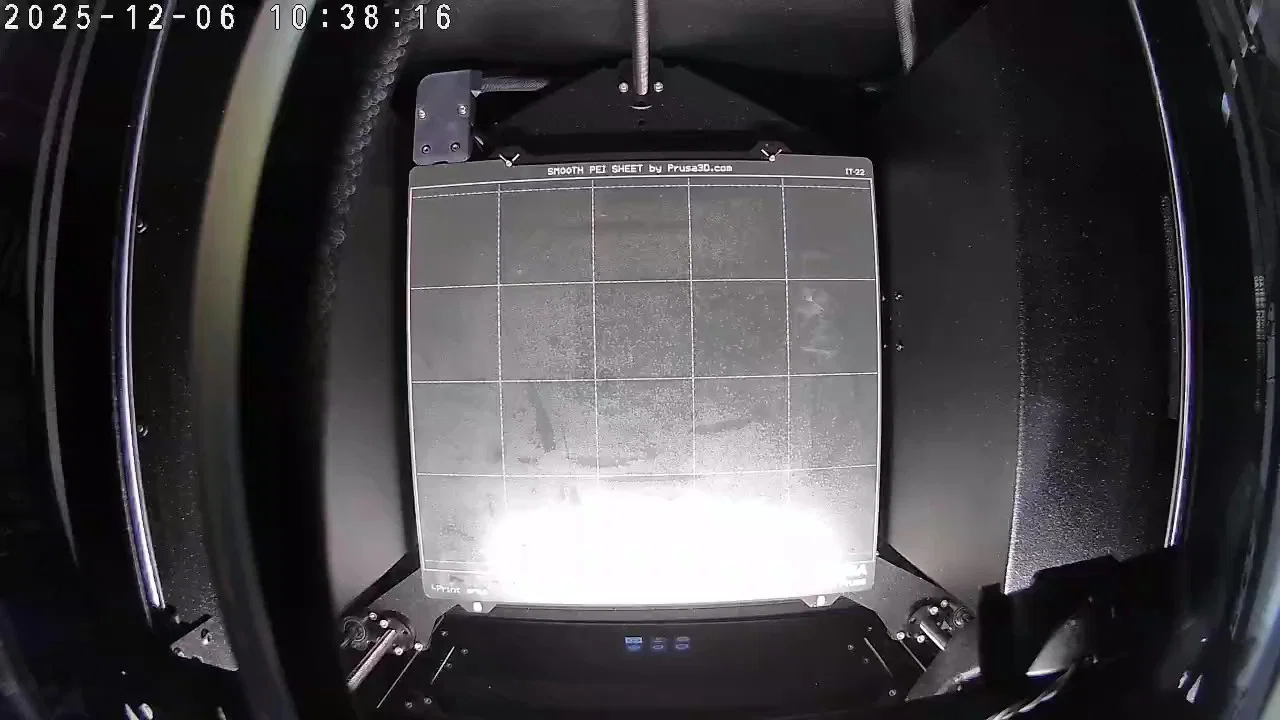

Mình sử dụng camera TP-Link Tapo C110 để theo dõi máy in 3D. Camera này cho hình ảnh khá tốt và nhờ đèn hồng ngoại (IR), nó có thể quay ổn ngay cả trong bóng tối. Tuy nhiên, khi nâng cấp lên máy in Prusa CORE One mới, mình gặp vấn đề trong việc tìm vị trí đặt camera sao cho bao quát được toàn bộ không gian in. Vì vậy, mình đã thiết kế một giá đỡ đơn giản nhưng vẫn tận dụng được phần chân đế gốc của camera. Mình cố tình không đặt camera vào trong buồng máy vì nhiệt độ làm việc của camera thấp hơn nhiệt độ thực tế bên trong khoang in.

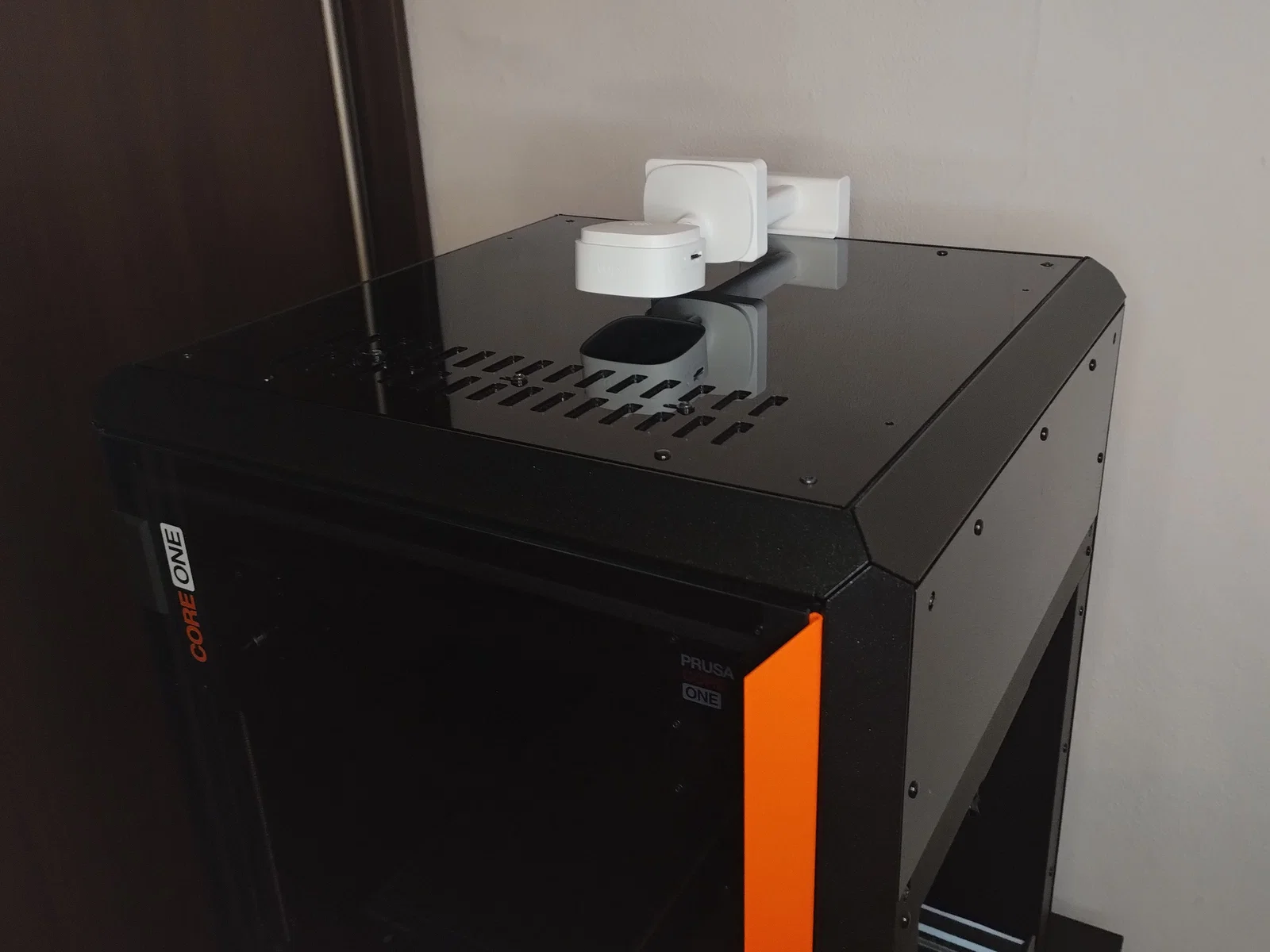

Một ưu điểm lớn của máy in Prusa CORE One là phần vỏ làm bằng thép, nên mình có thể dễ dàng gắn giá đỡ bằng nam châm mà không cần tác động vào kết cấu máy.

Để không cần dùng support khi in, giá đỡ được chia làm hai phần rồi dán lại với nhau. Nam châm cũng được gắn bằng keo epoxy hai thành phần mà mình hay dùng. Mình còn dán thêm một lớp nỉ mỏng lên bề mặt tiếp xúc của nam châm để tránh làm trầy xước máy in.

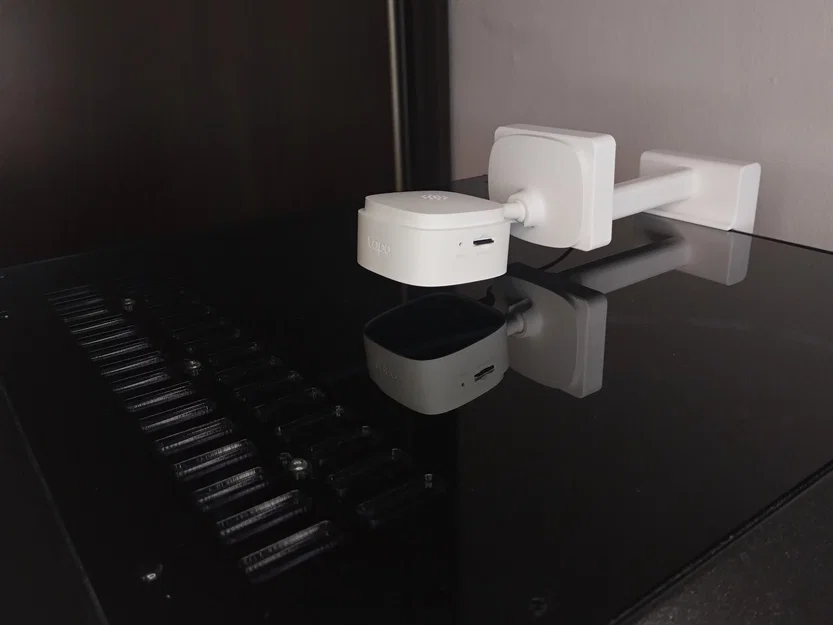

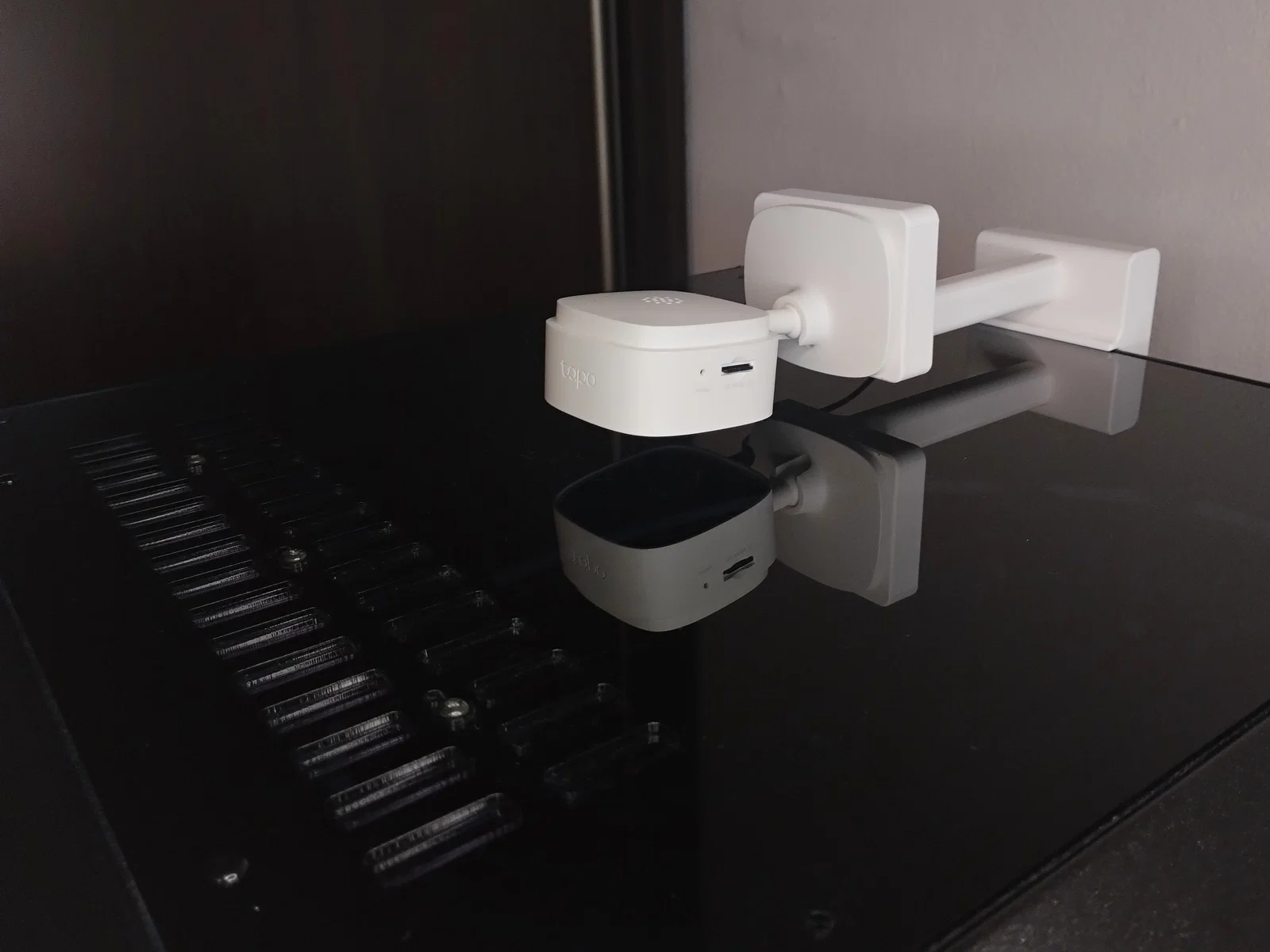

Camera cùng chân đế gốc được gắn bằng hai vít đầu tròn.

Hướng dẫn in:

• Chất liệu: PLA
• Layer: 0,2 mm
• Perimeters: 2
• Infill: 15%
• Supports: Có
• Brim: Không

Mẫu này cần một vài cài đặt đặc biệt, chi tiết bạn xem trong file 3MF đính kèm nhé.

Danh sách linh kiện:

• Chi tiết in [x2]
• Nam châm Neodymium Ø15x5 mm (lực hút ~4-5 kg) [x2]
• Vít 3x12 (hoặc 3x10) đầu tròn [x2]
• Thread insert M3x5x4 [x1]
• Ốc M3x10 [x1]
• Vải nỉ [x1]

Hướng dẫn lắp ráp:

Bước đầu tiên là gắn chắc chắn nam châm Ø15x5. Vì nam châm có lực hút khá mạnh từ 4-5 kg, mình khuyên dùng keo epoxy hai thành phần. Nhớ làm sạch bề mặt trước khi dán nhé.

Bước thứ hai là dùng mỏ hàn nhiệt để gắn thread insert vào lỗ, giúp kết nối tay đỡ và phần đế. Bạn có thể thấy dùng thread insert hơi phức tạp, nhưng nó cực kỳ hữu ích khi mình làm bản thử nghiệm, nếu sau này muốn thay đổi mục đích sử dụng đế, mình chỉ cần đổi tay đỡ là xong. Tất nhiên, bạn hoàn toàn có thể dán chết phần tay đỡ vào đế nếu muốn.

Cảnh báo: Bạn cần chú ý giữ khoảng cách giữa nắp trong suốt của máy và giá đỡ để tránh gây hư hại. Thiết kế của mình đã tính toán kỹ vị trí đặt nam châm để đảm bảo an toàn cho nắp máy.

Tùy chỉnh:

Nếu bạn muốn chỉnh sửa, mình có đính kèm file STEP và link OnShape bên dưới.

Link OnShape

Bạn có thể dễ dàng tùy chỉnh bằng cách thay đổi các biến số.

Phiên bản hiện tại:

V06

• Chân đế V04
• Tay đỡ V02

Cập nhật 06/01/2026:

Thêm cảnh báo về khoảng cách an toàn với nắp máy in.

Lưu ý:

Đừng quên để lại bình luận và đánh giá cho mình nhé. Mọi ý kiến đóng góp đều giúp mình hoàn thiện mẫu thiết kế này hơn. Cảm ơn mọi người nhiều!
