Plateau 345mm cho Revopoint T 125 và bộ trụ đánh dấu 3D từ tính (108 nam châm 6x3mm)
Mâm xoay 345mm tùy chỉnh dành cho bàn xoay Revopoint T 125, đi kèm hệ thống trụ đánh dấu 3D từ tính giúp việc quét mẫu chính xác hơn. Thiết kế sử dụng tổng cộng 108 viên nam châm kích thước 6mm x 3mm, mang lại khả năng cố định chắc chắn và dễ dàng lắp ráp.
Mô tả

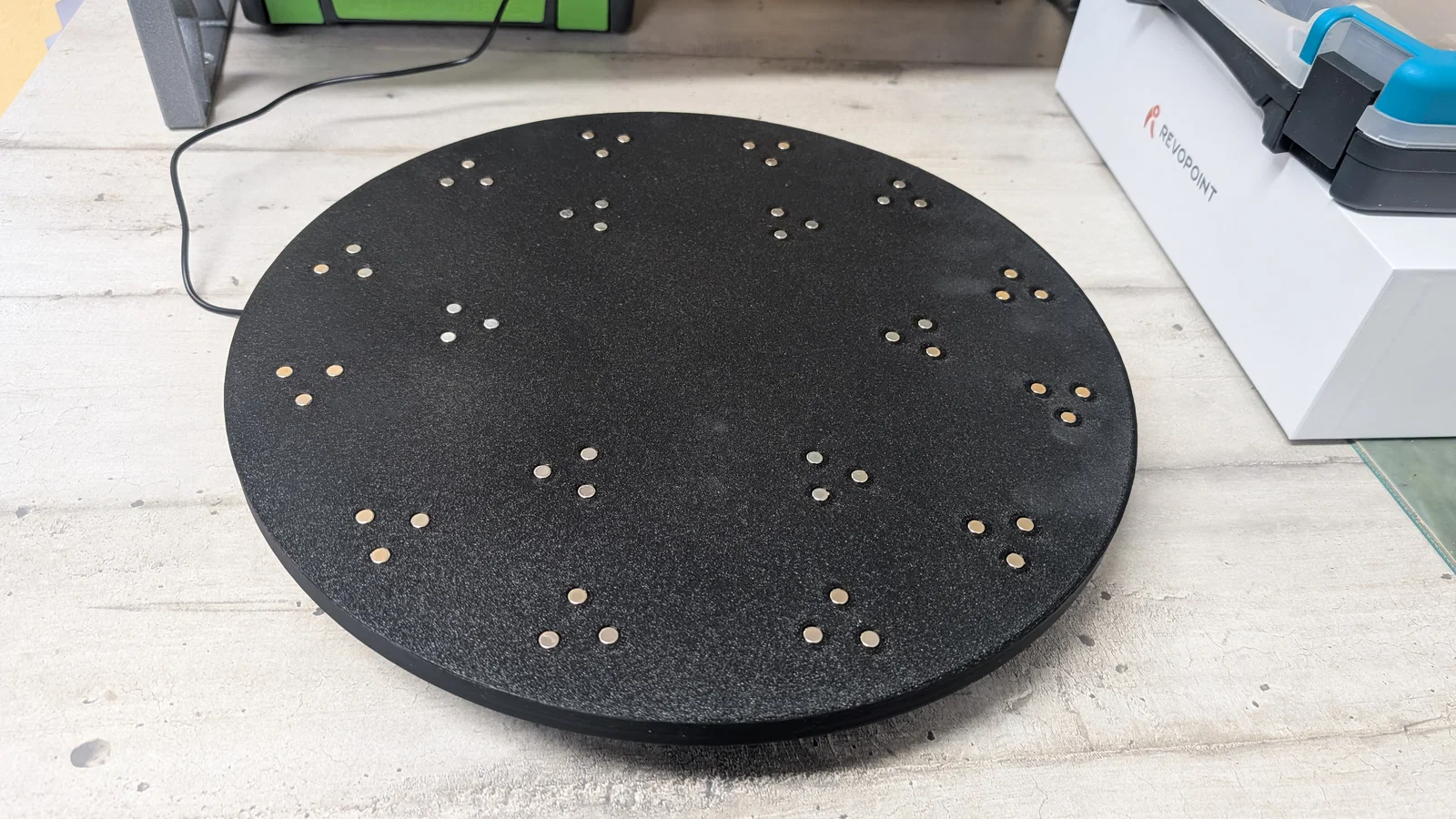

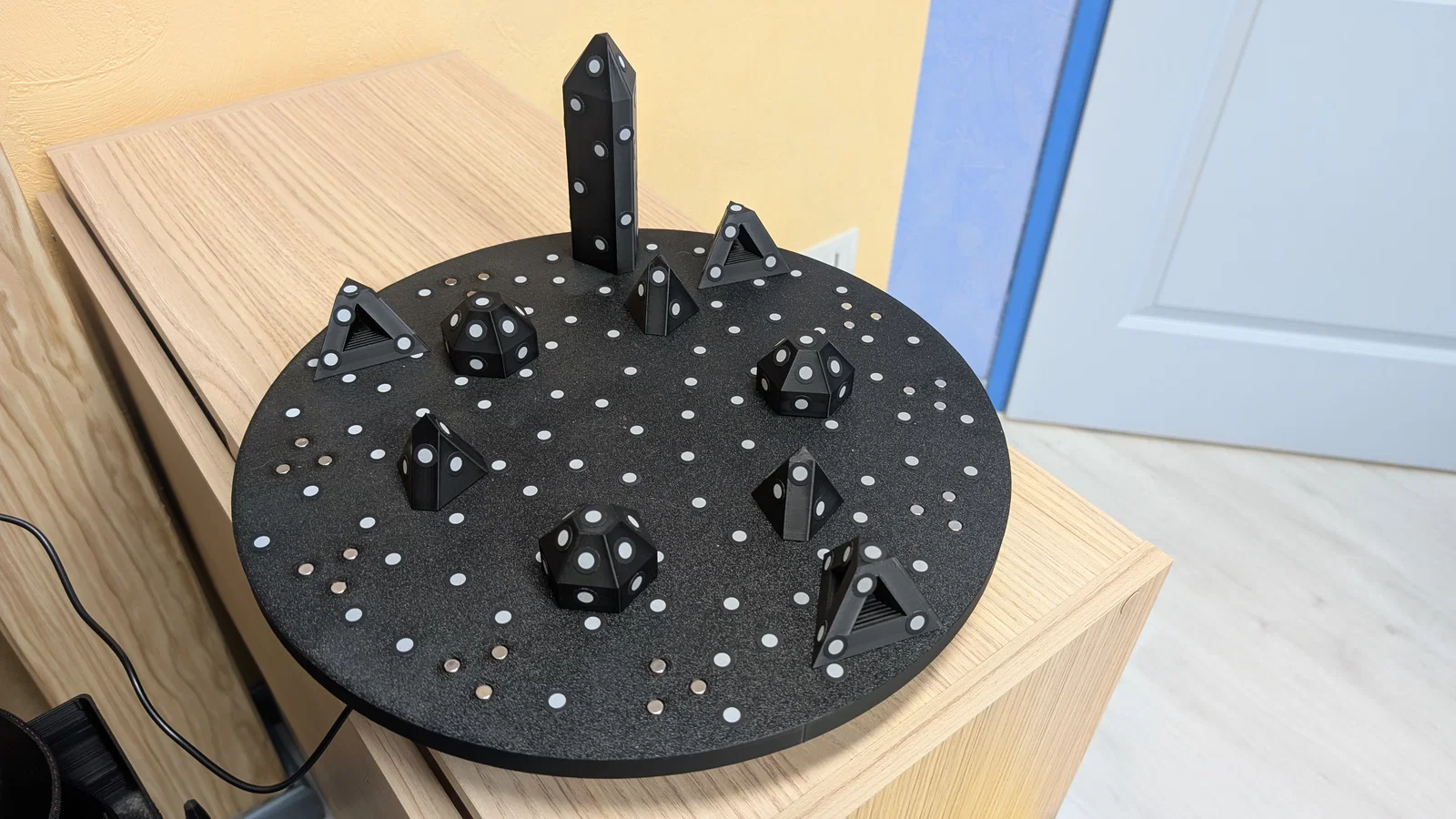

Plateau 345mm cho bàn xoay Revopoint T 125 kèm các trụ đánh dấu 3D từ tính
Sử dụng 108 viên nam châm (6mm x 3mm)

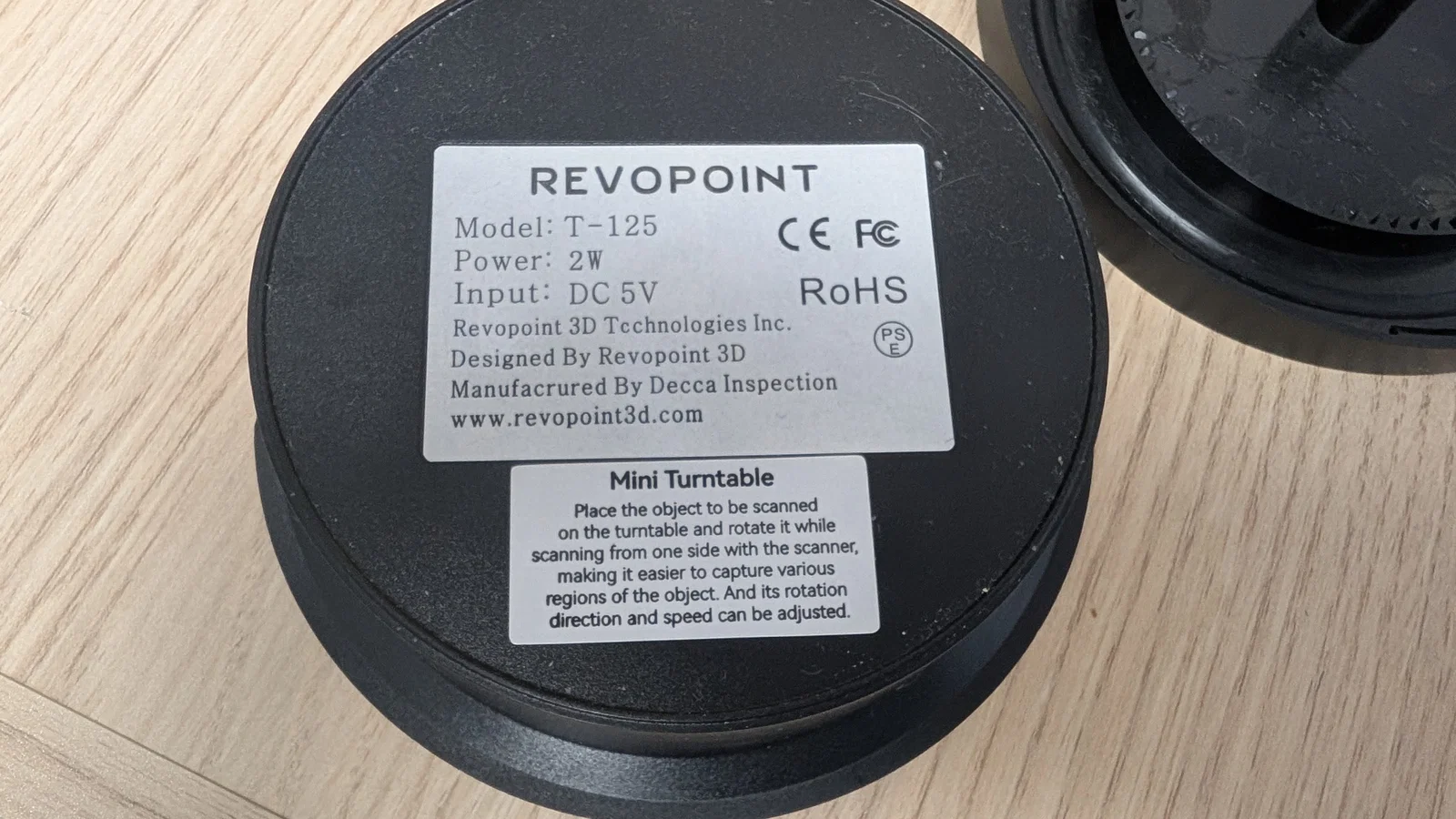

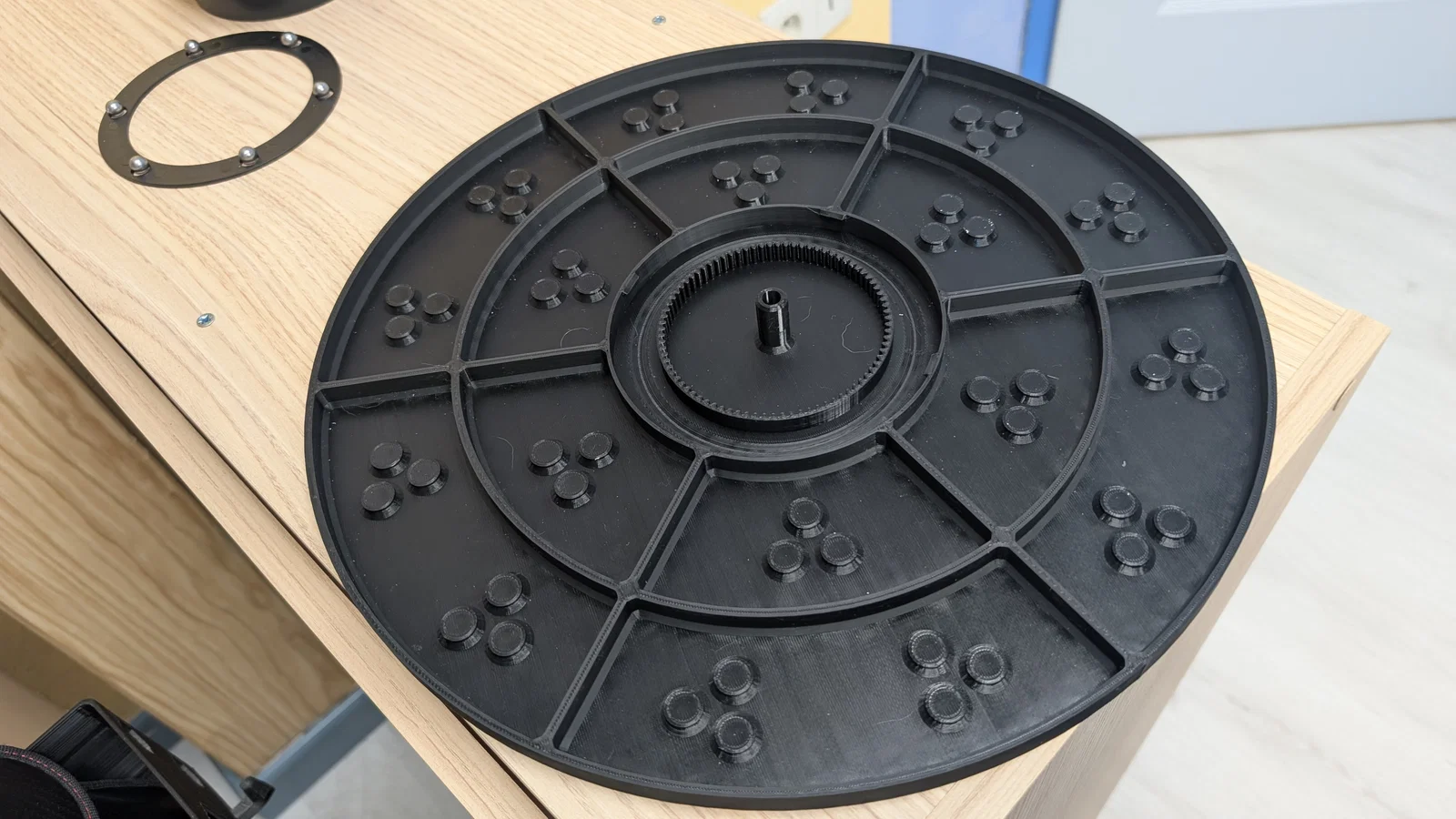

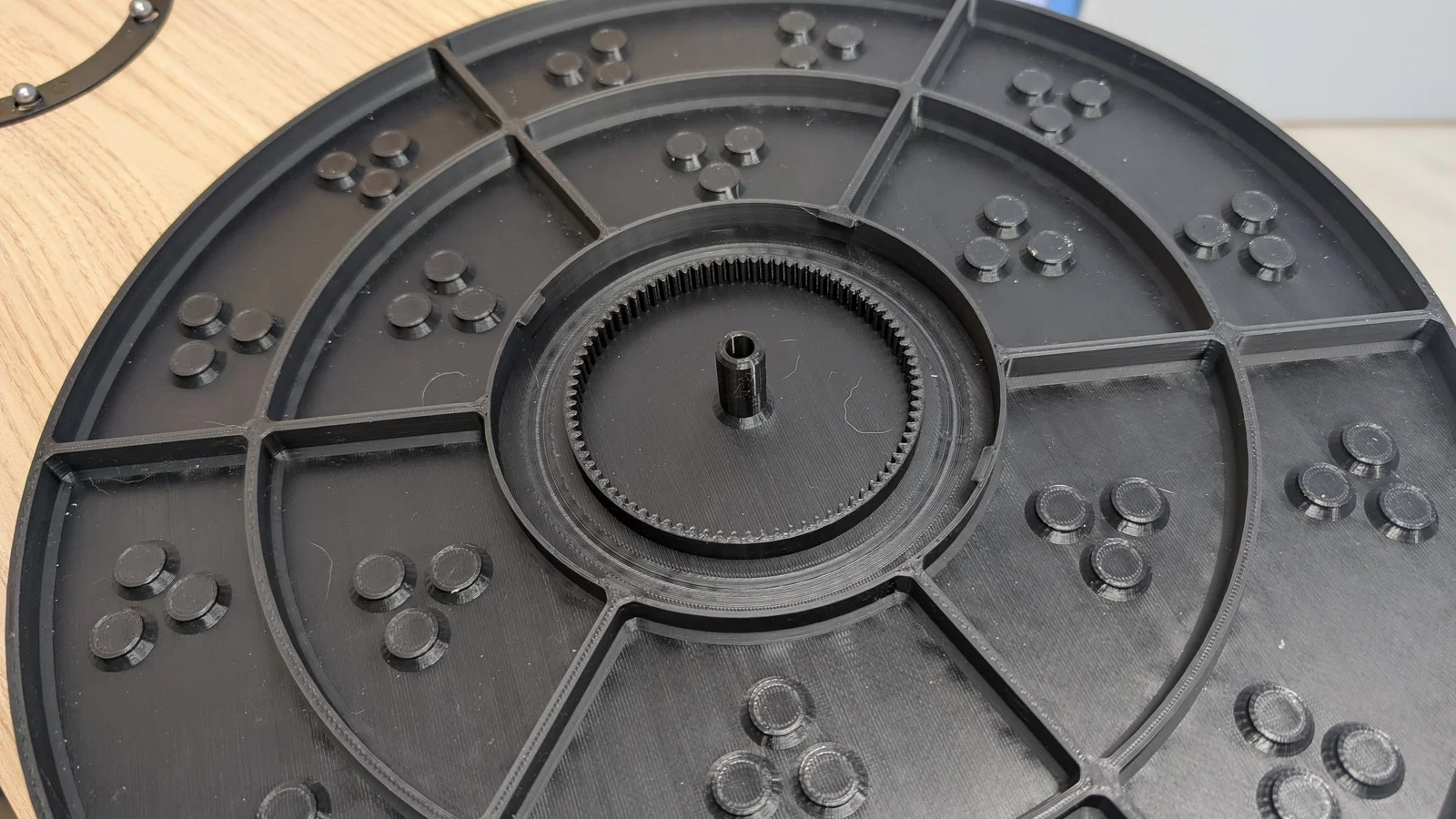

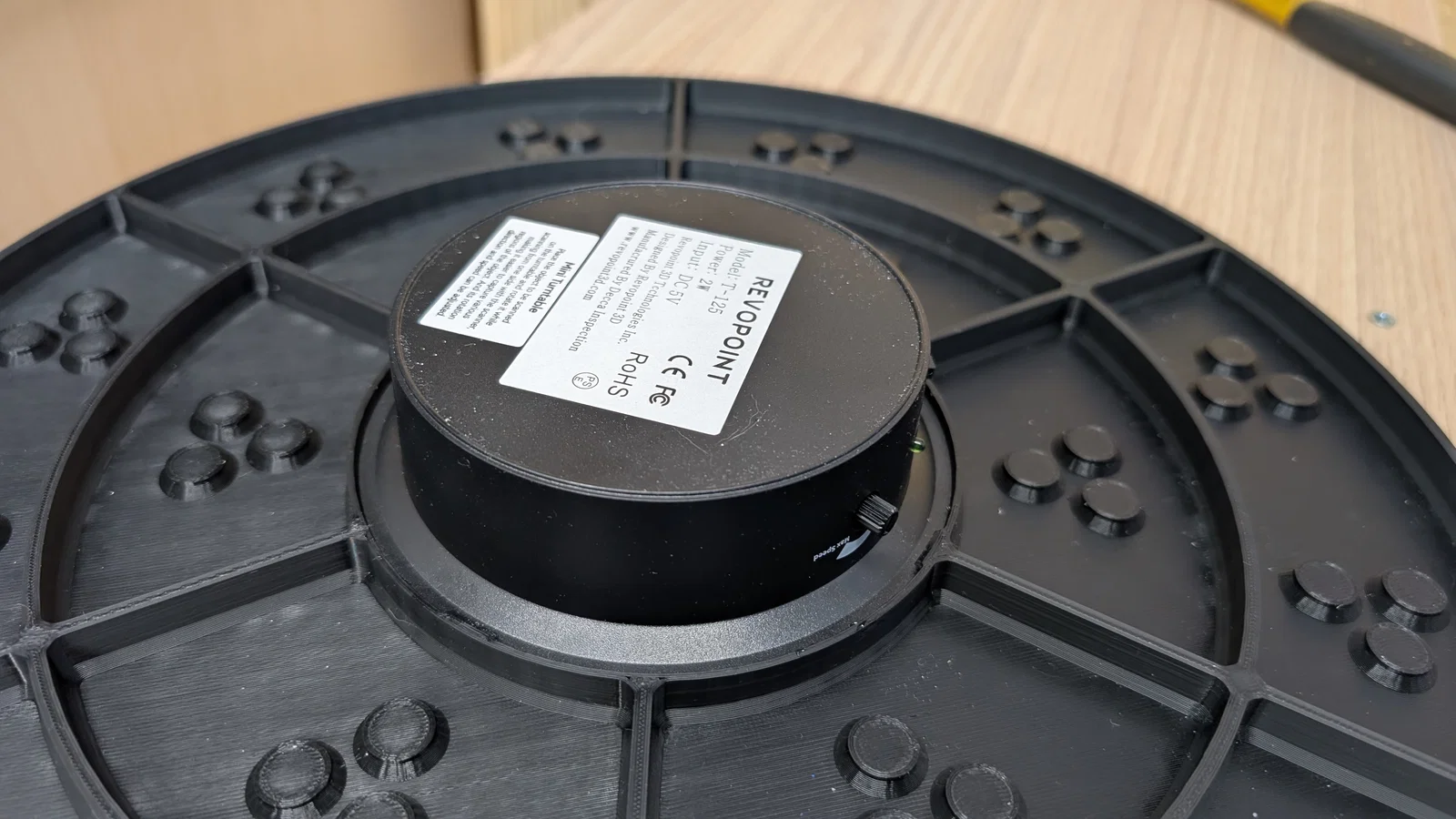

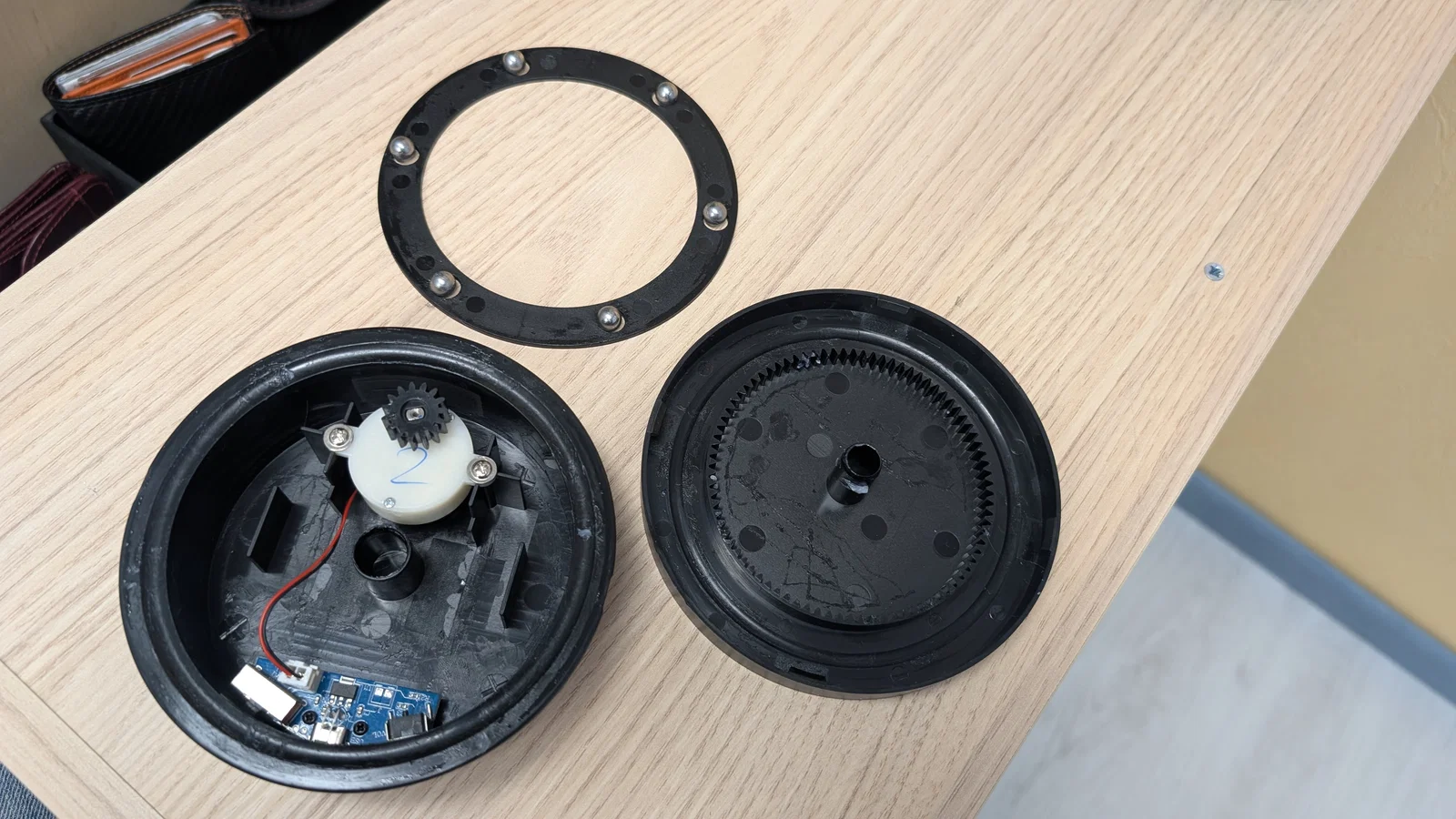

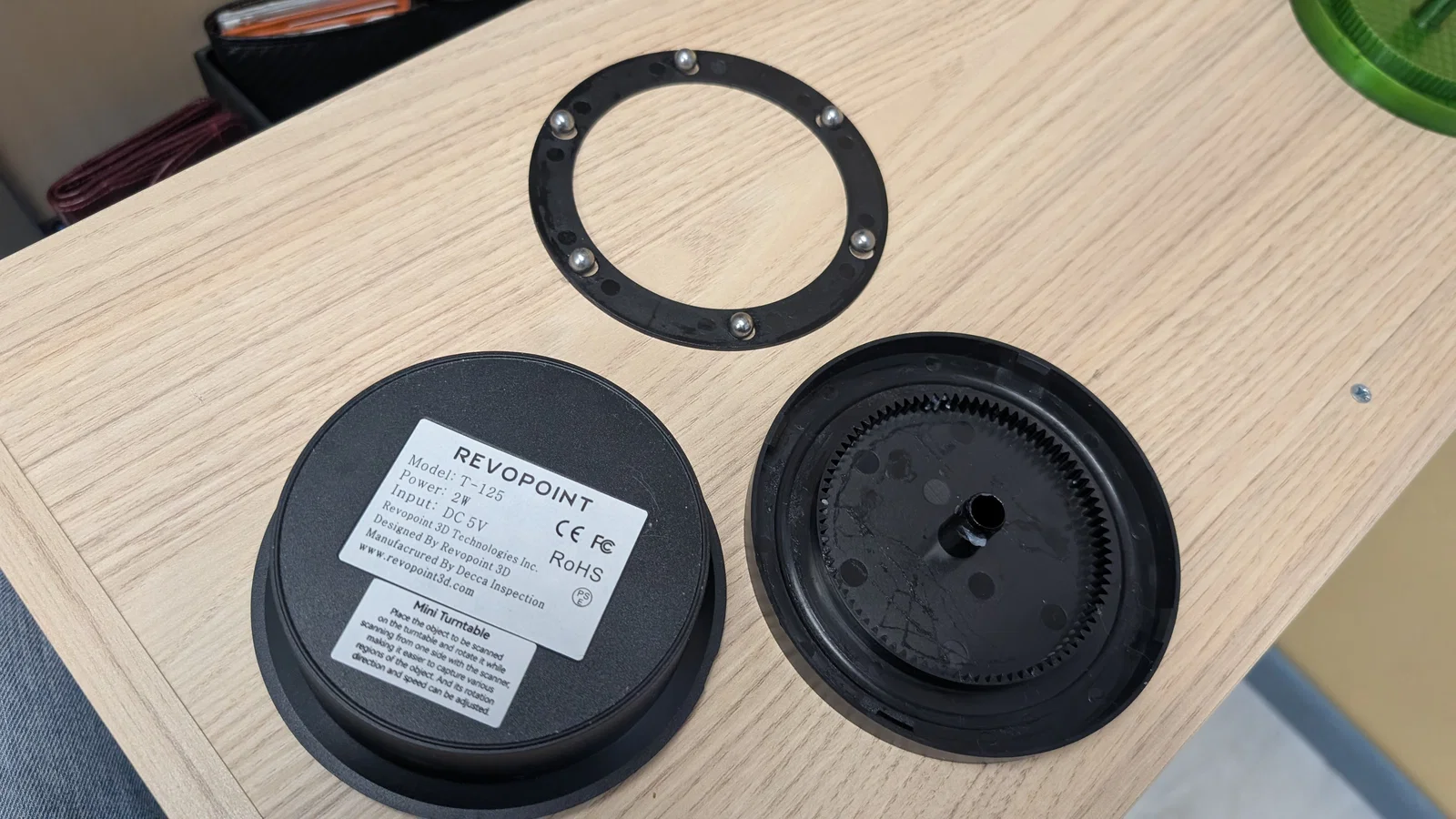

Phần mâm xoay từ tính này được thiết kế để lắp thay thế cho mâm xoay gốc trên đế động cơ của bàn xoay Revopoint T 125.

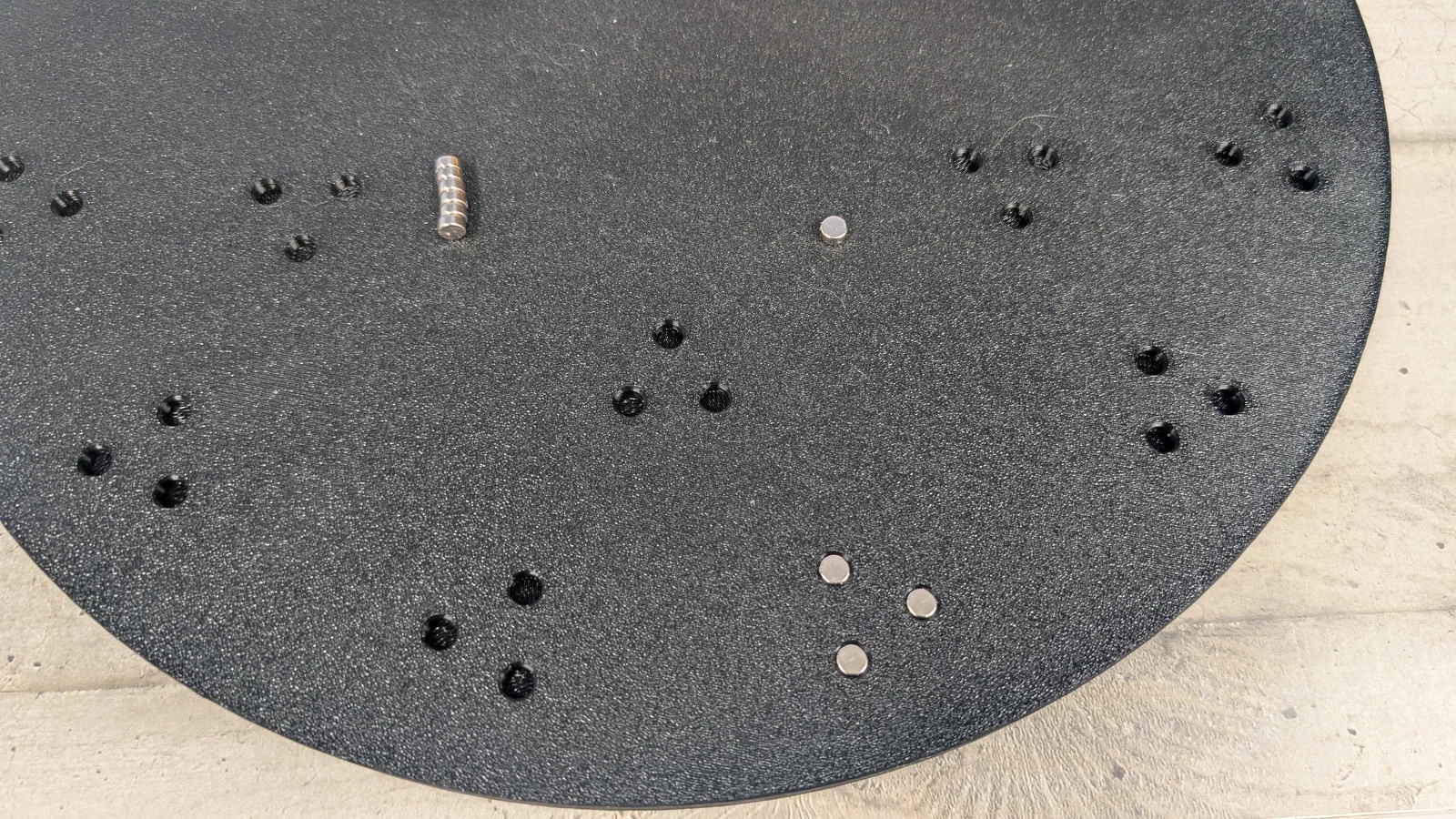

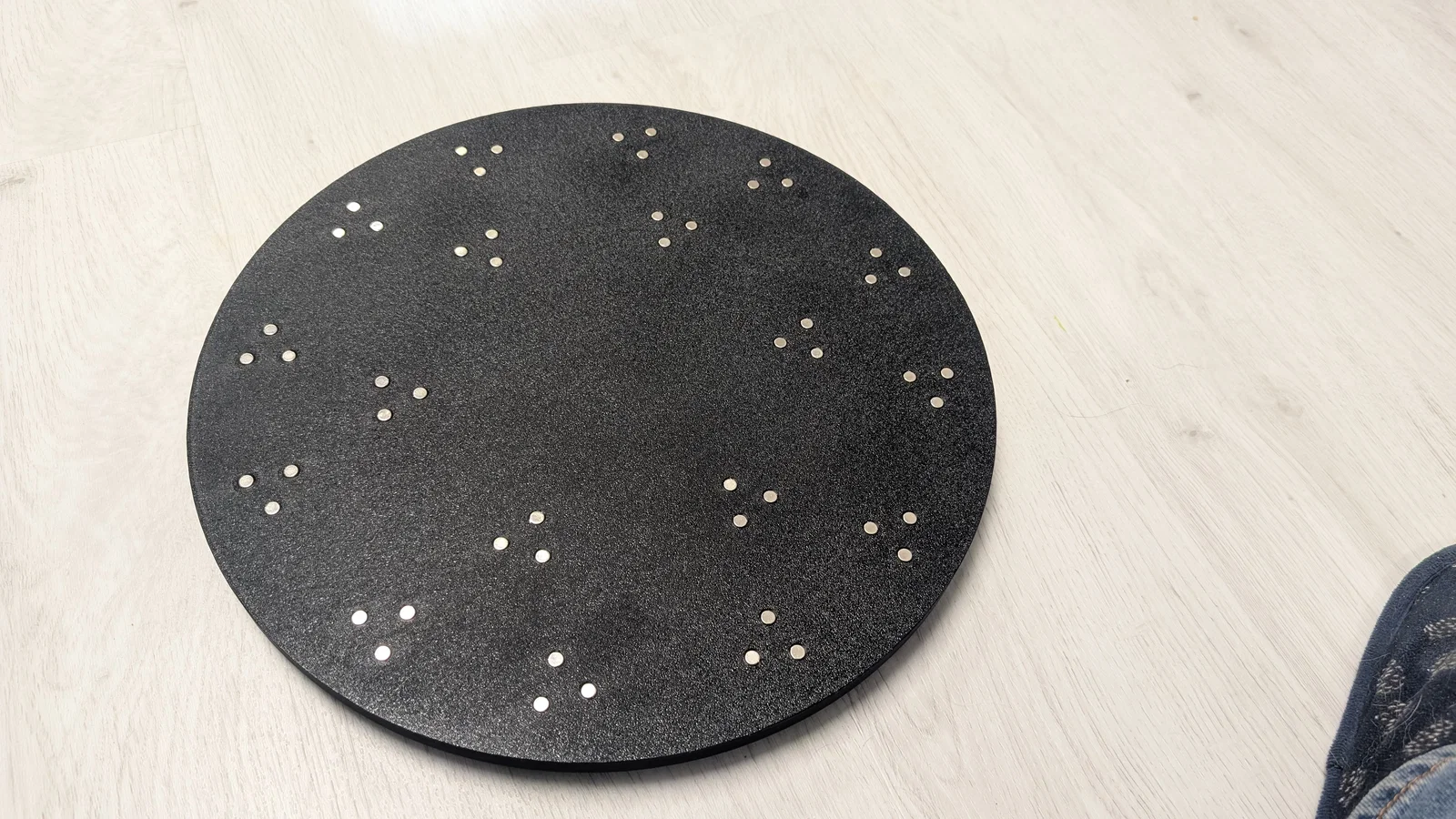

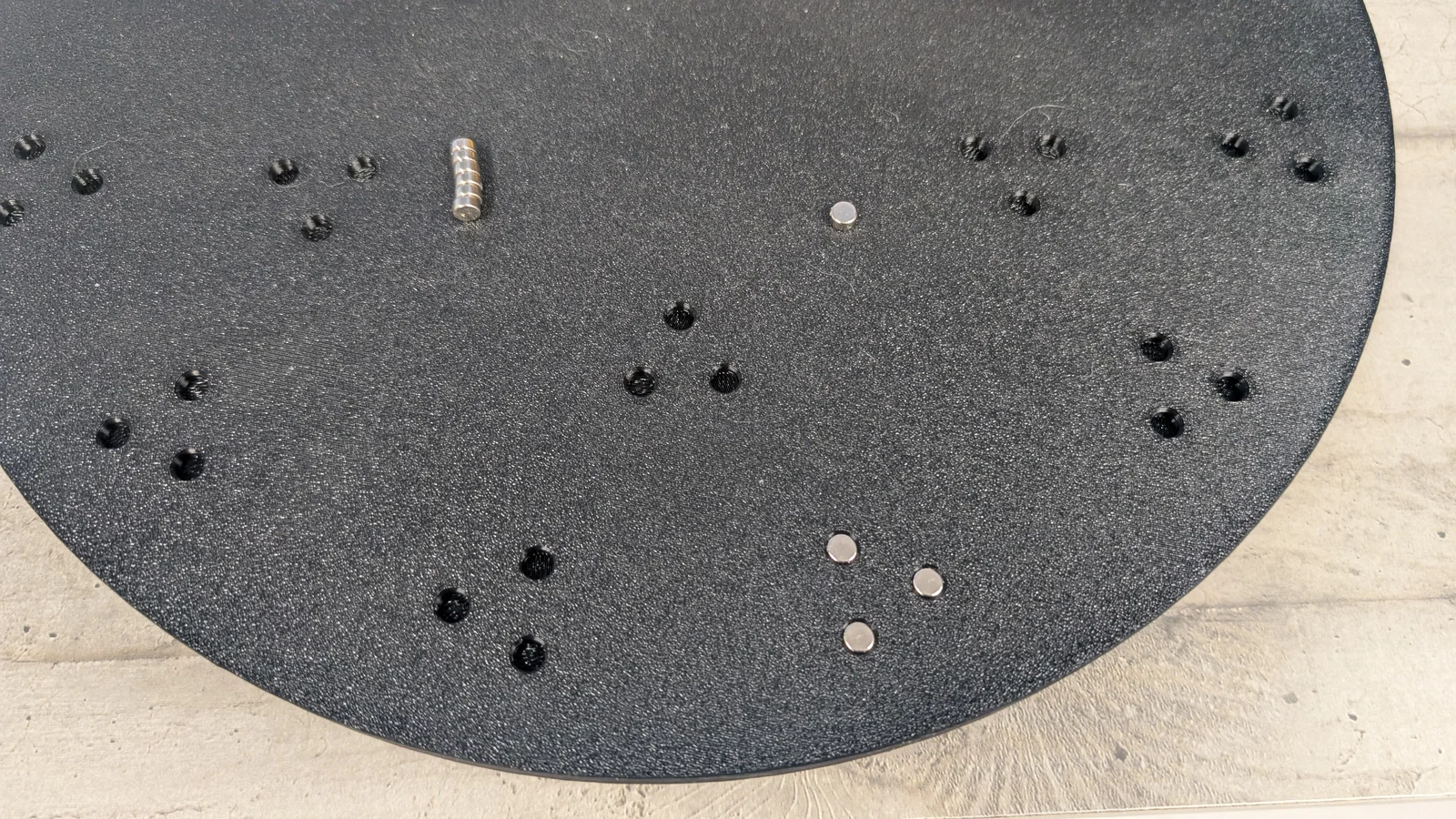

- Trên mâm xoay chính sử dụng 54 viên nam châm đường kính 6mm, dày 3mm.

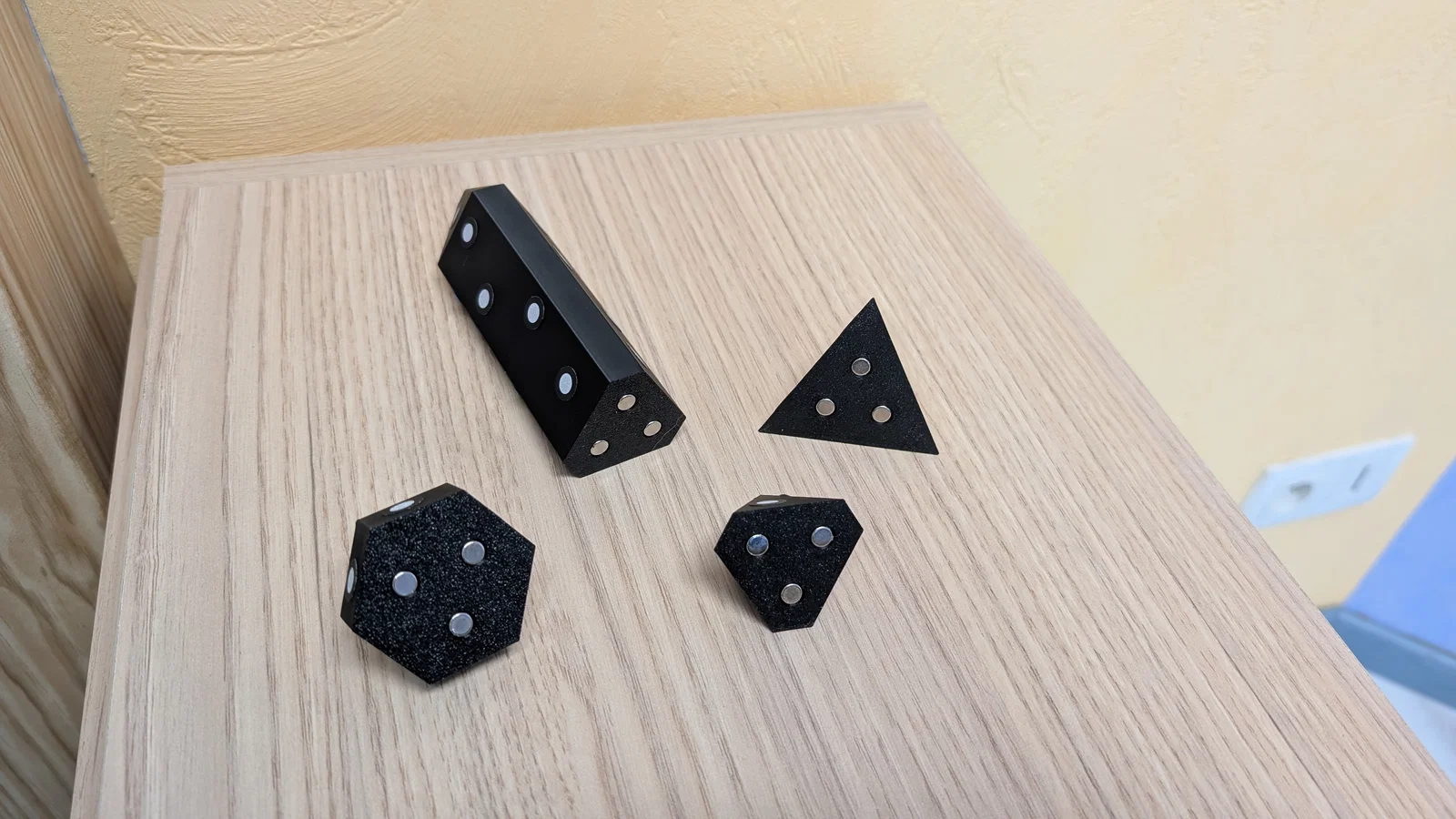

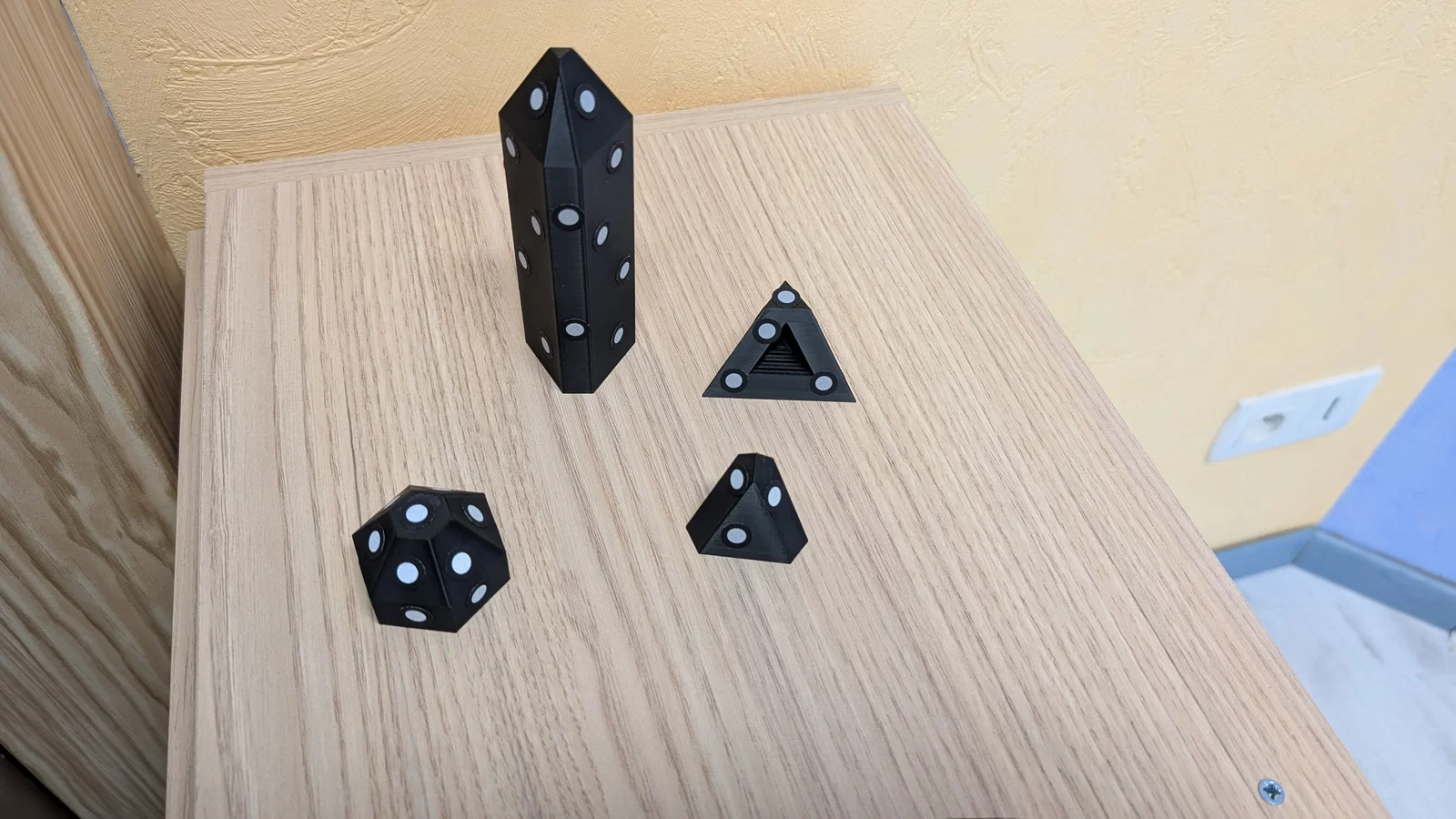

- Mỗi trụ đánh dấu (marking pad) cần dùng 3 viên nam châm (6mm x 3mm).

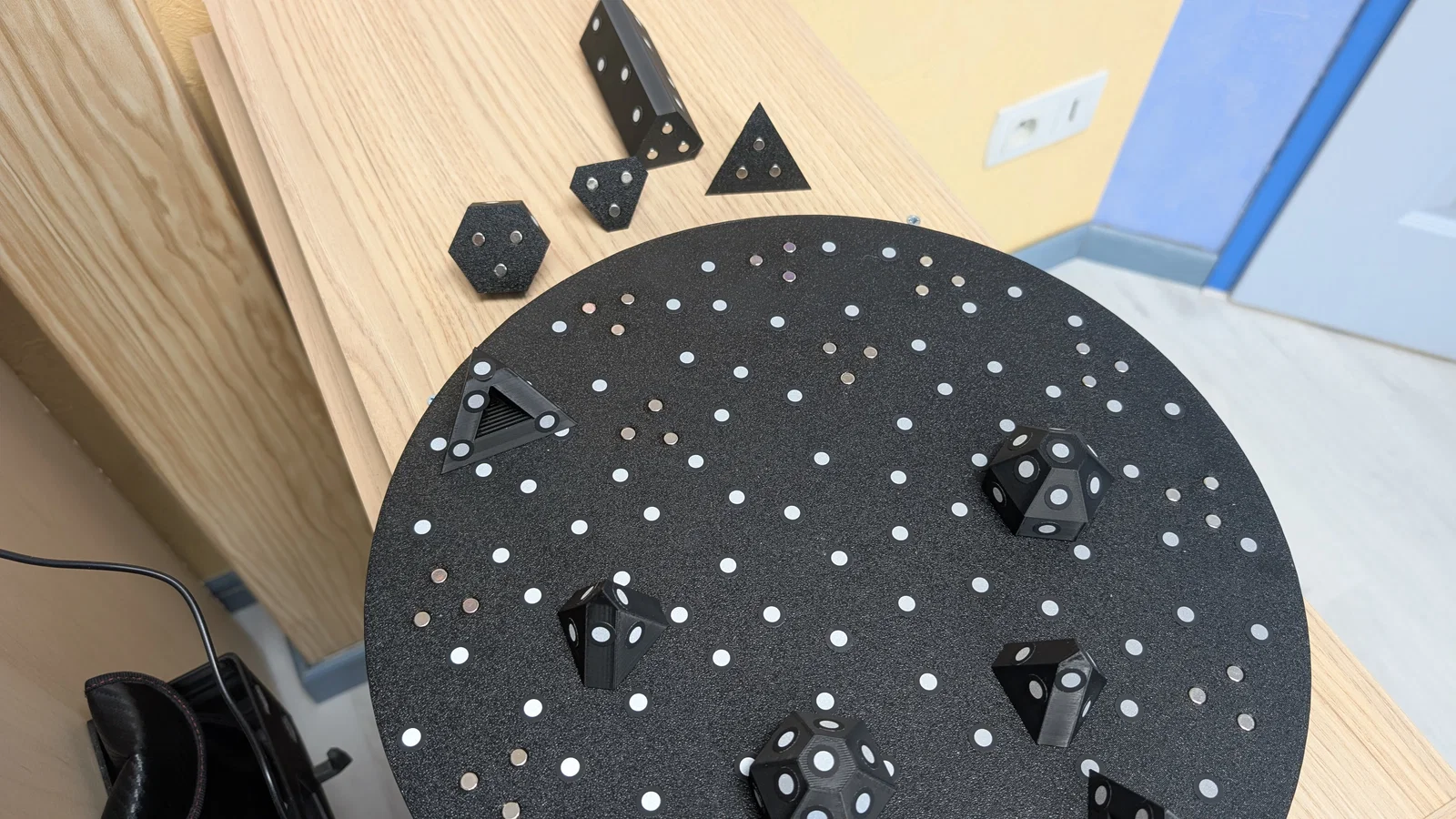

- Bổ sung các điểm đánh dấu 6mm lên trên mâm xoay và các trụ đánh dấu.
Lưu ý khi lắp đặt:

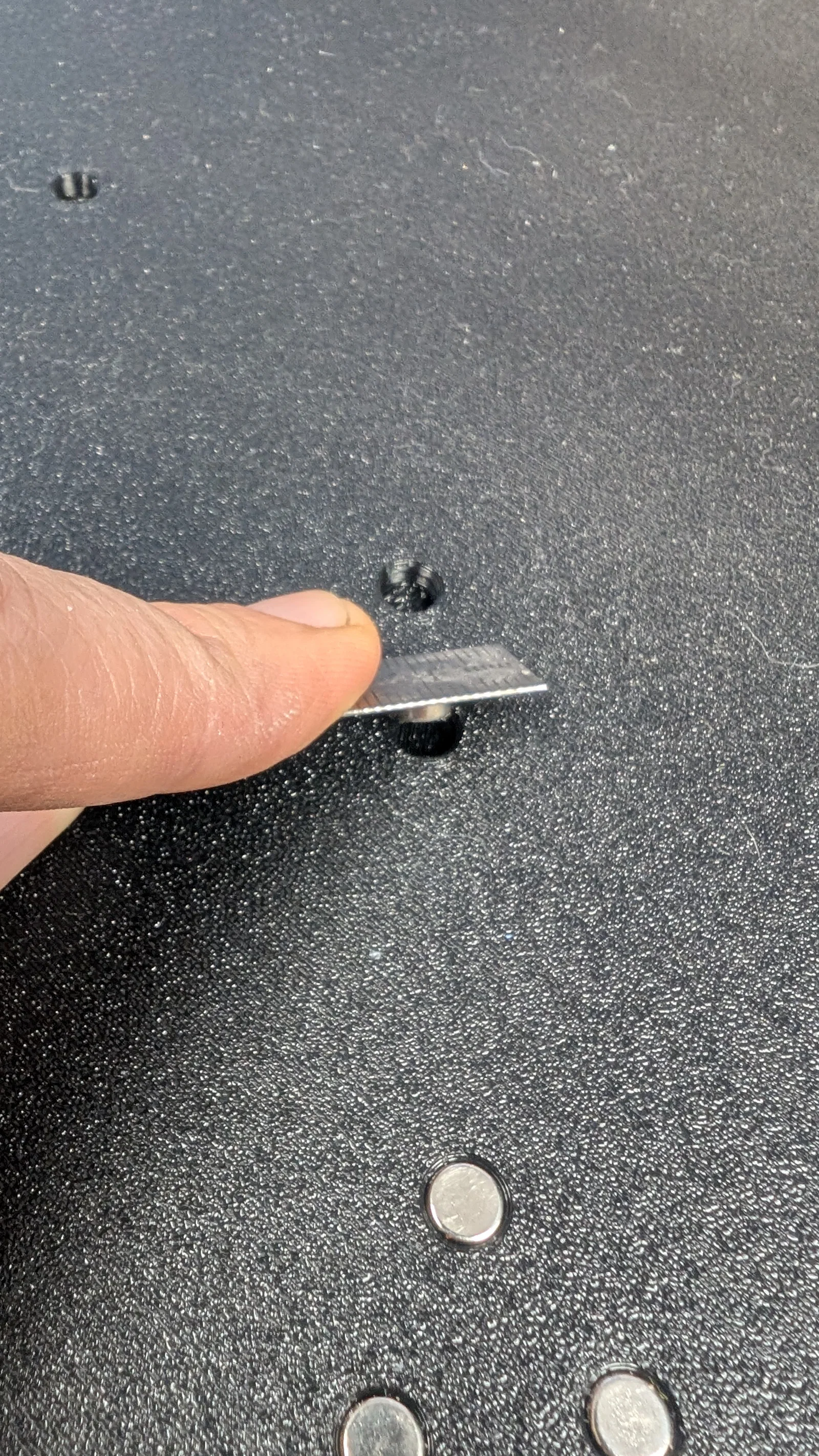

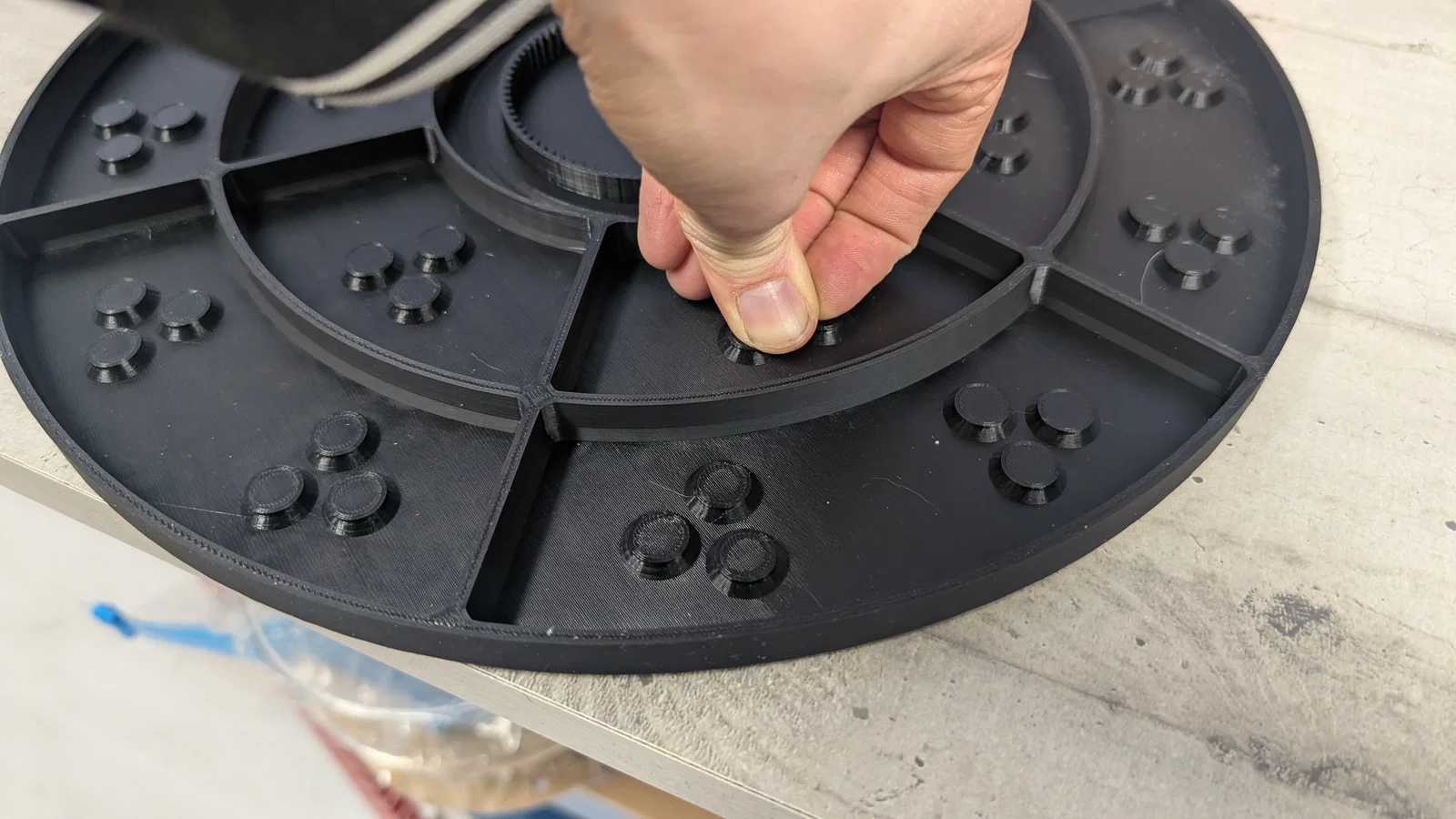

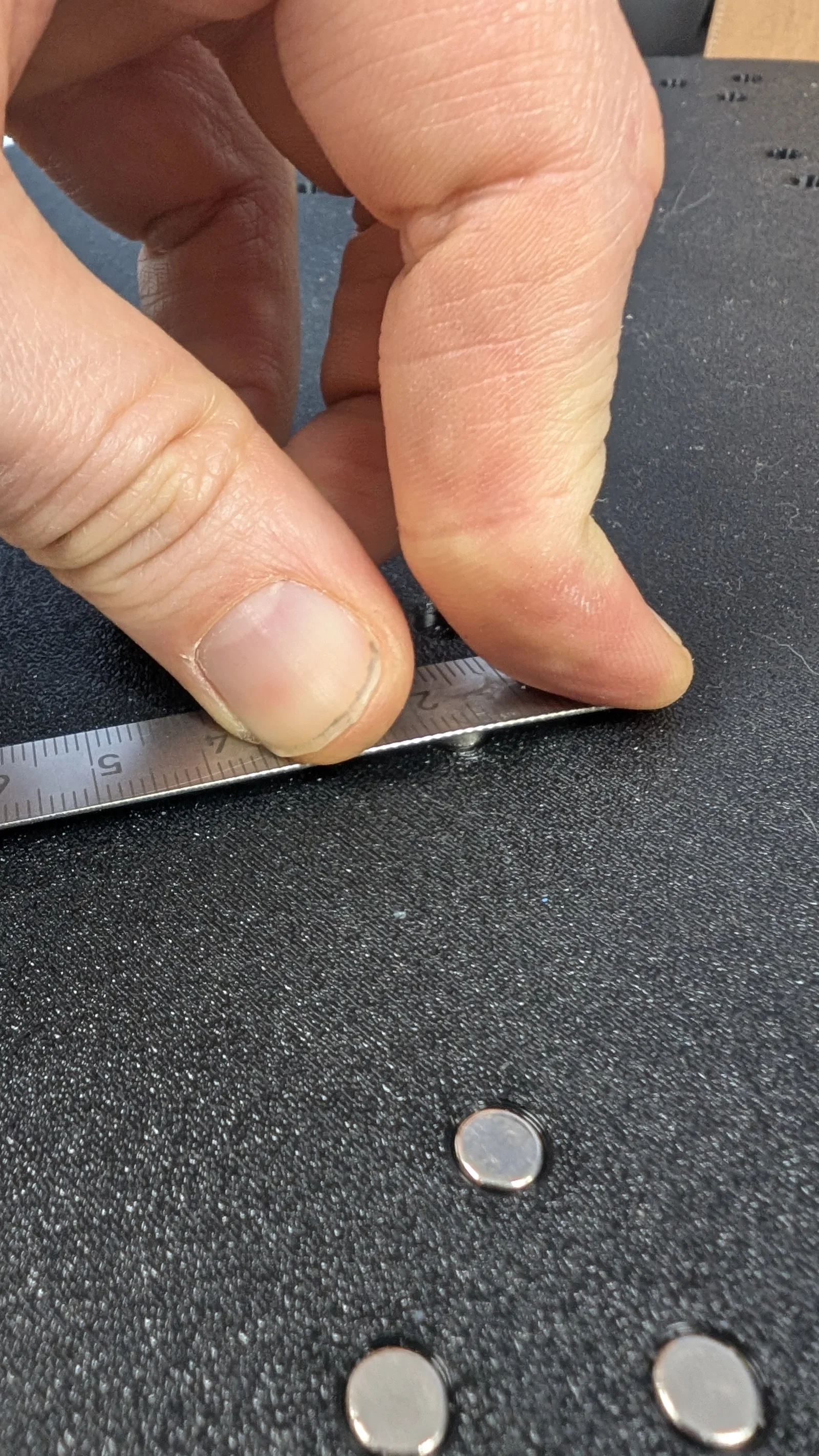

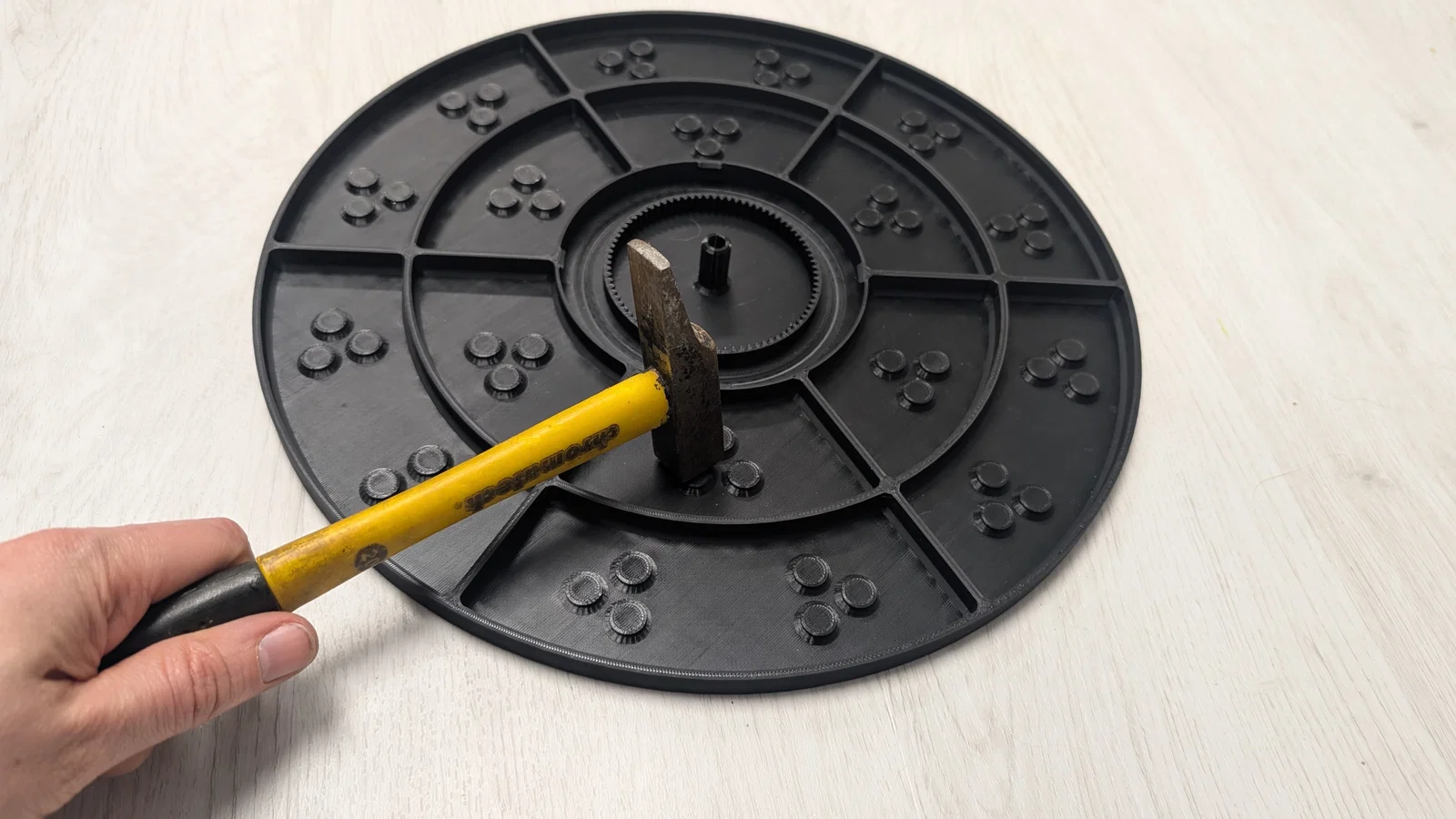

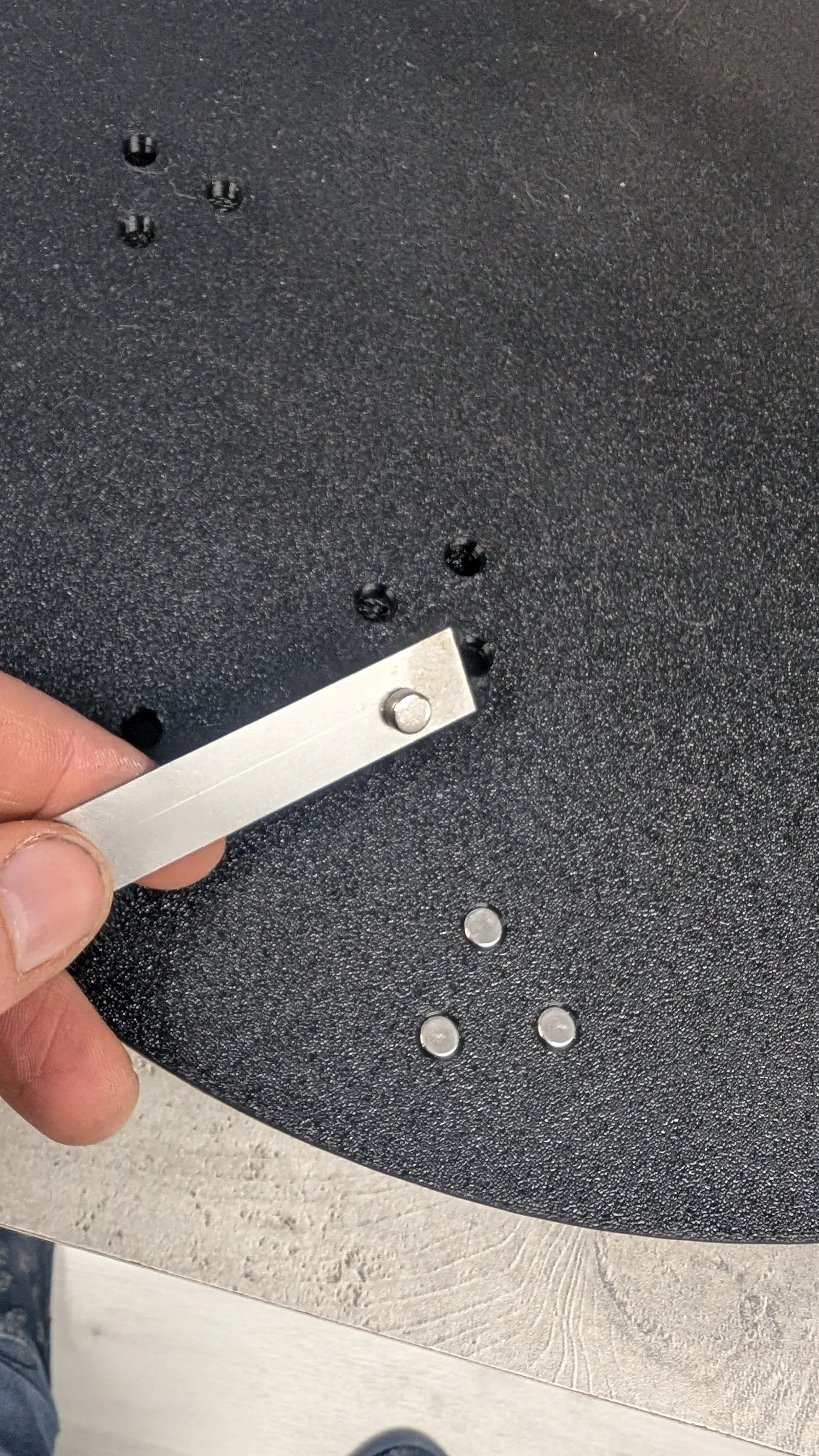

Khi gắn nam châm vào mâm xoay, mọi người nhớ chú ý giữ đúng cực tính để đảm bảo từ trường đồng nhất trên toàn bộ bề mặt. Để lắp nam châm vào đúng vị trí, bạn có thể dùng một chiếc thước kim loại để căn chỉnh, sau đó gõ nhẹ bằng búa nhỏ để nam châm lọt hẳn vào hốc.
Thông tin in ấn:

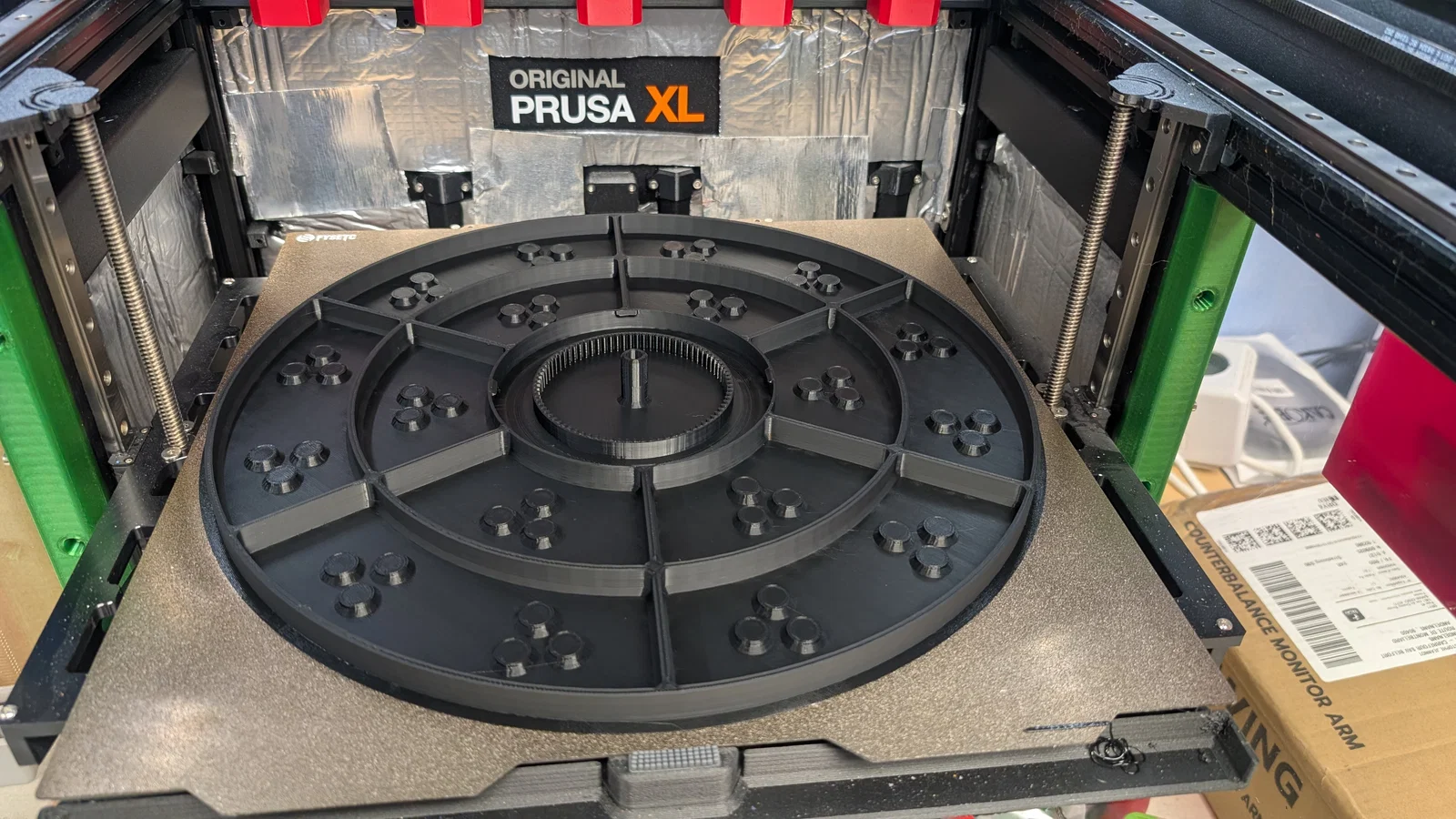

Bạn có thể in bằng nhựa PLA, nhưng PETG cũng là một lựa chọn rất tốt (đừng quên tạo support cho các hốc chứa nam châm).

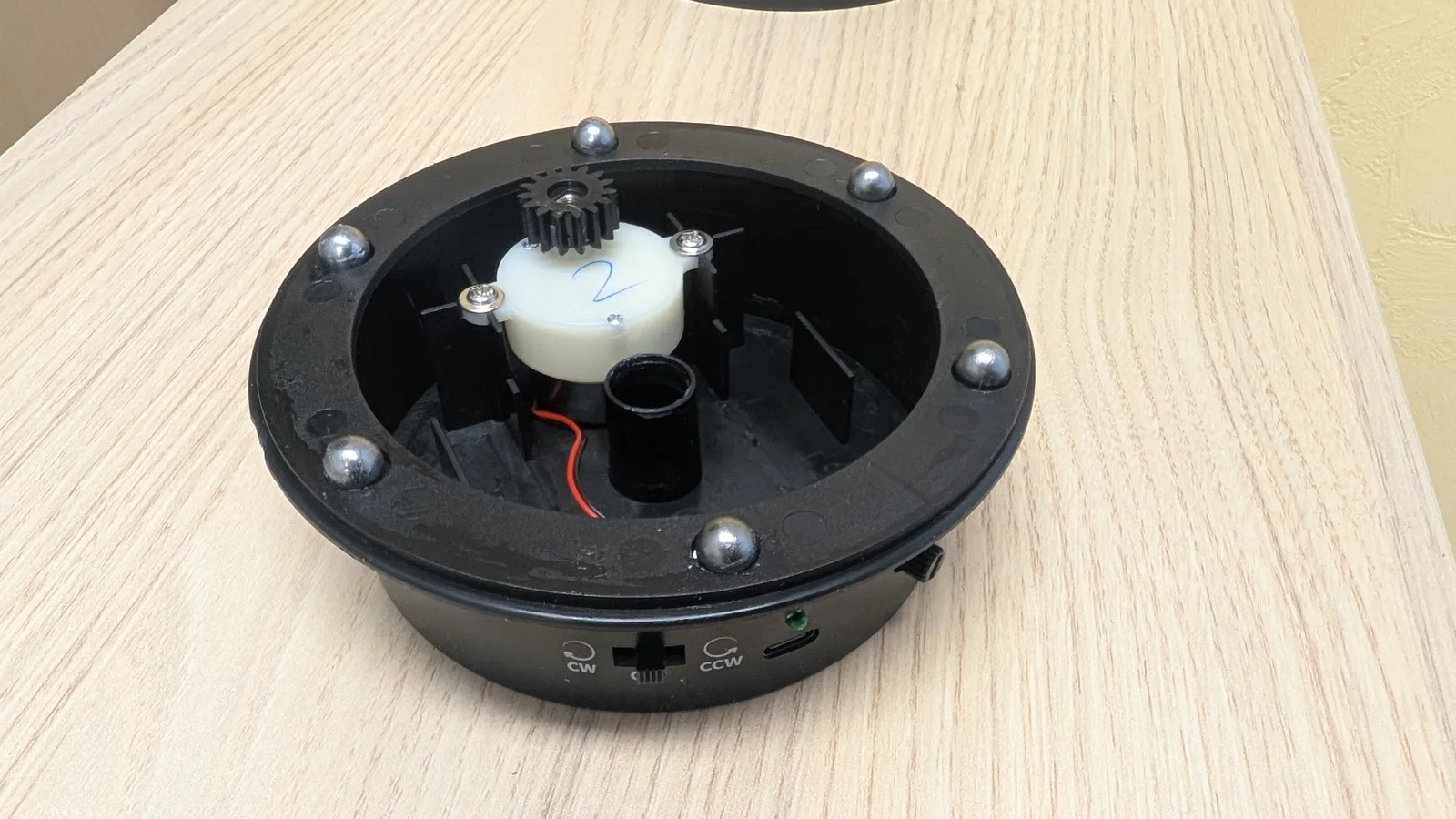

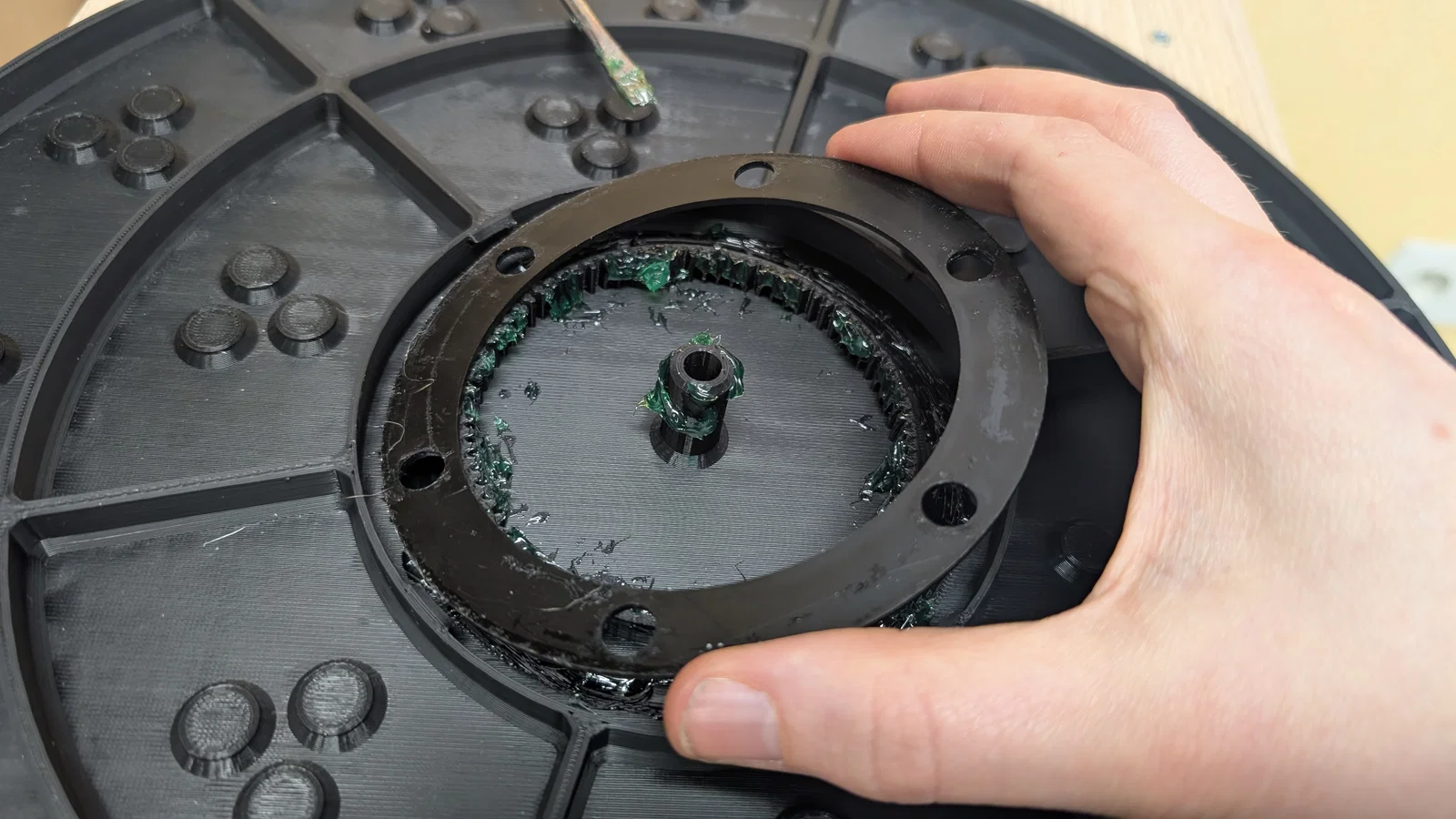

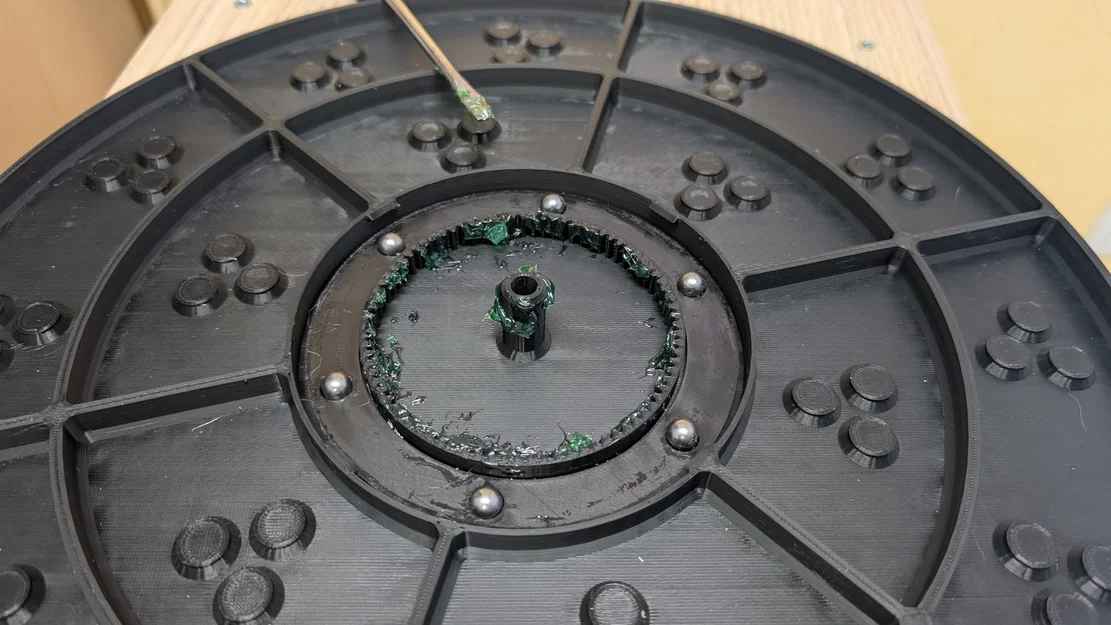

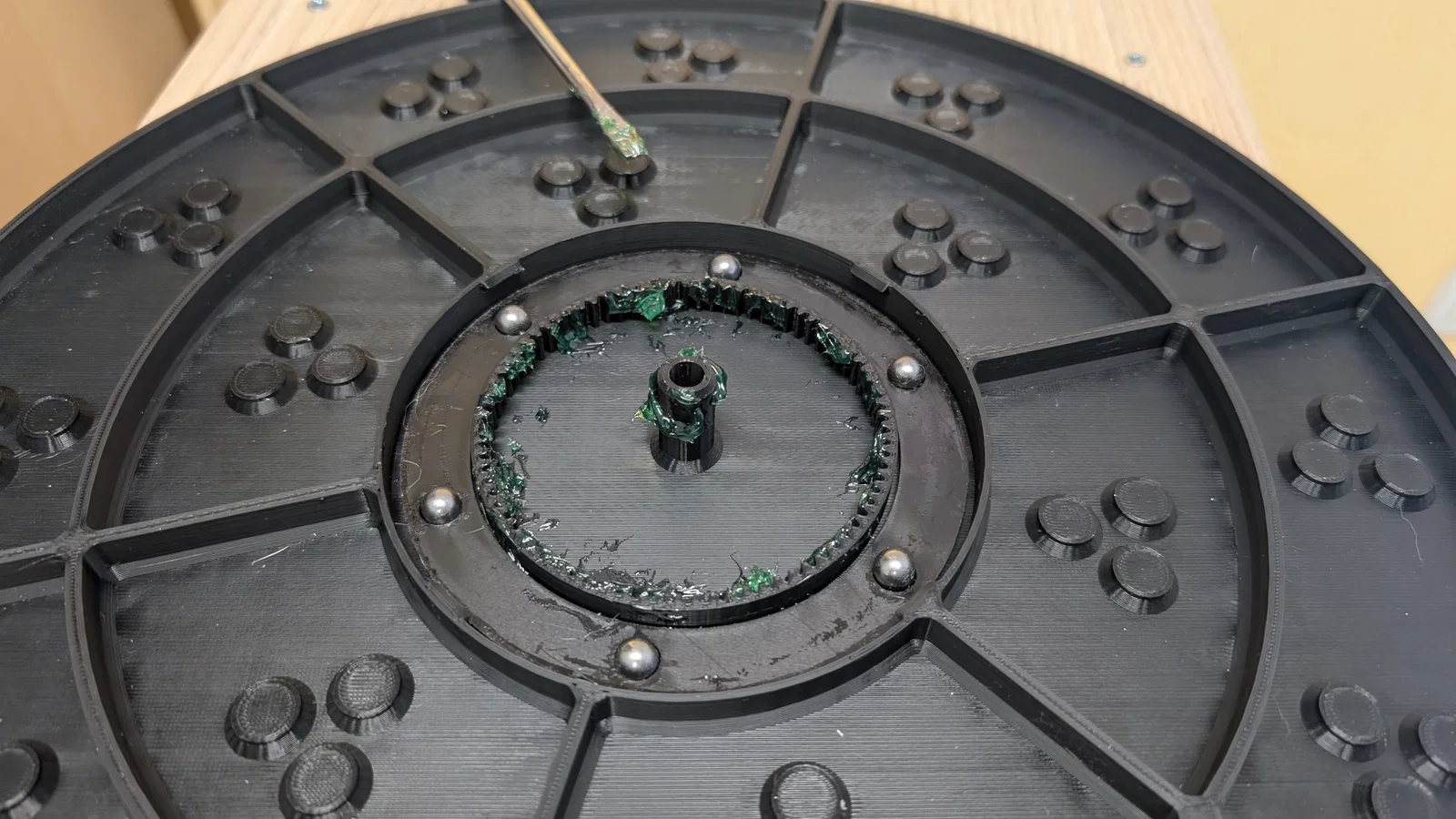

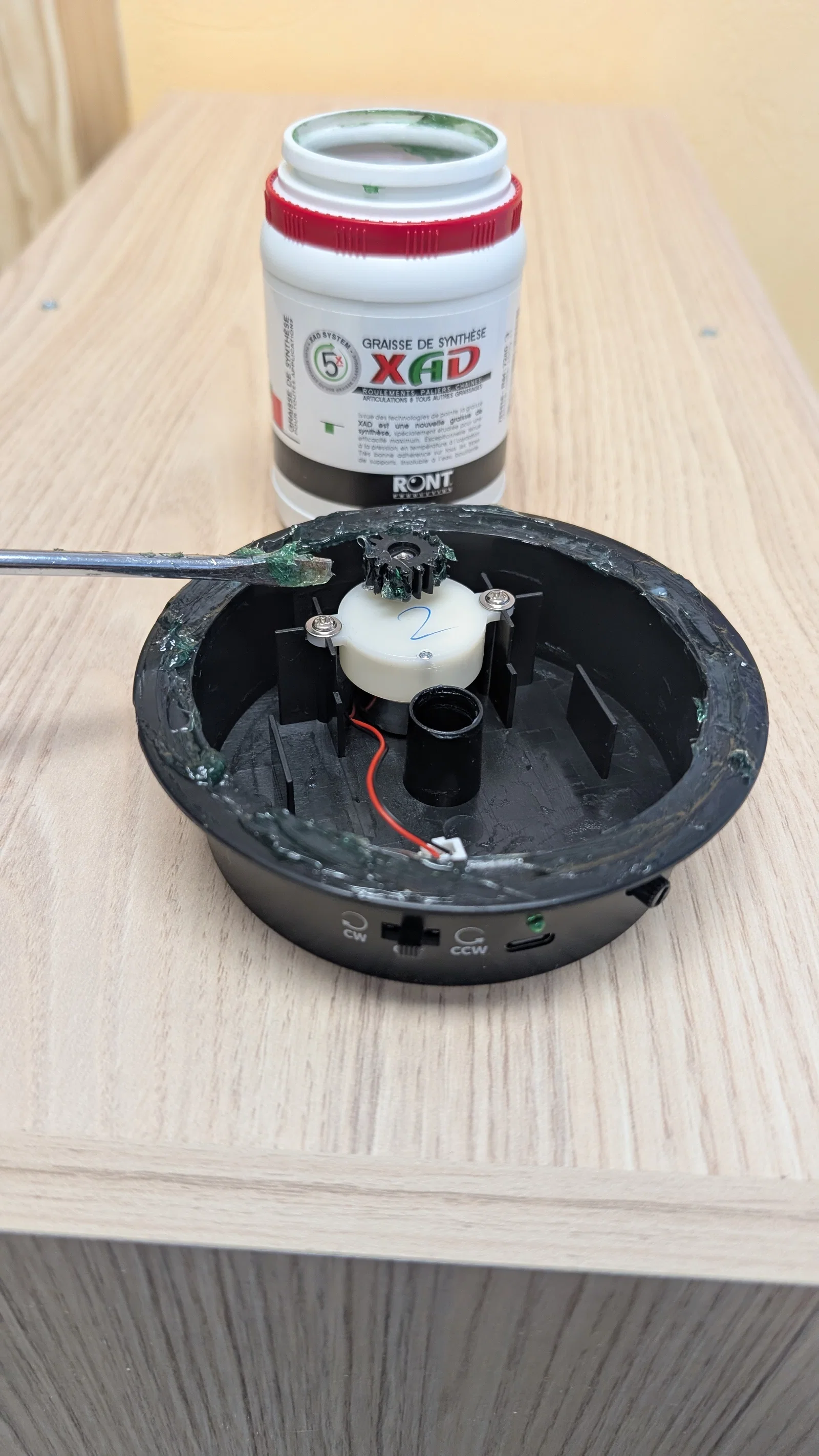

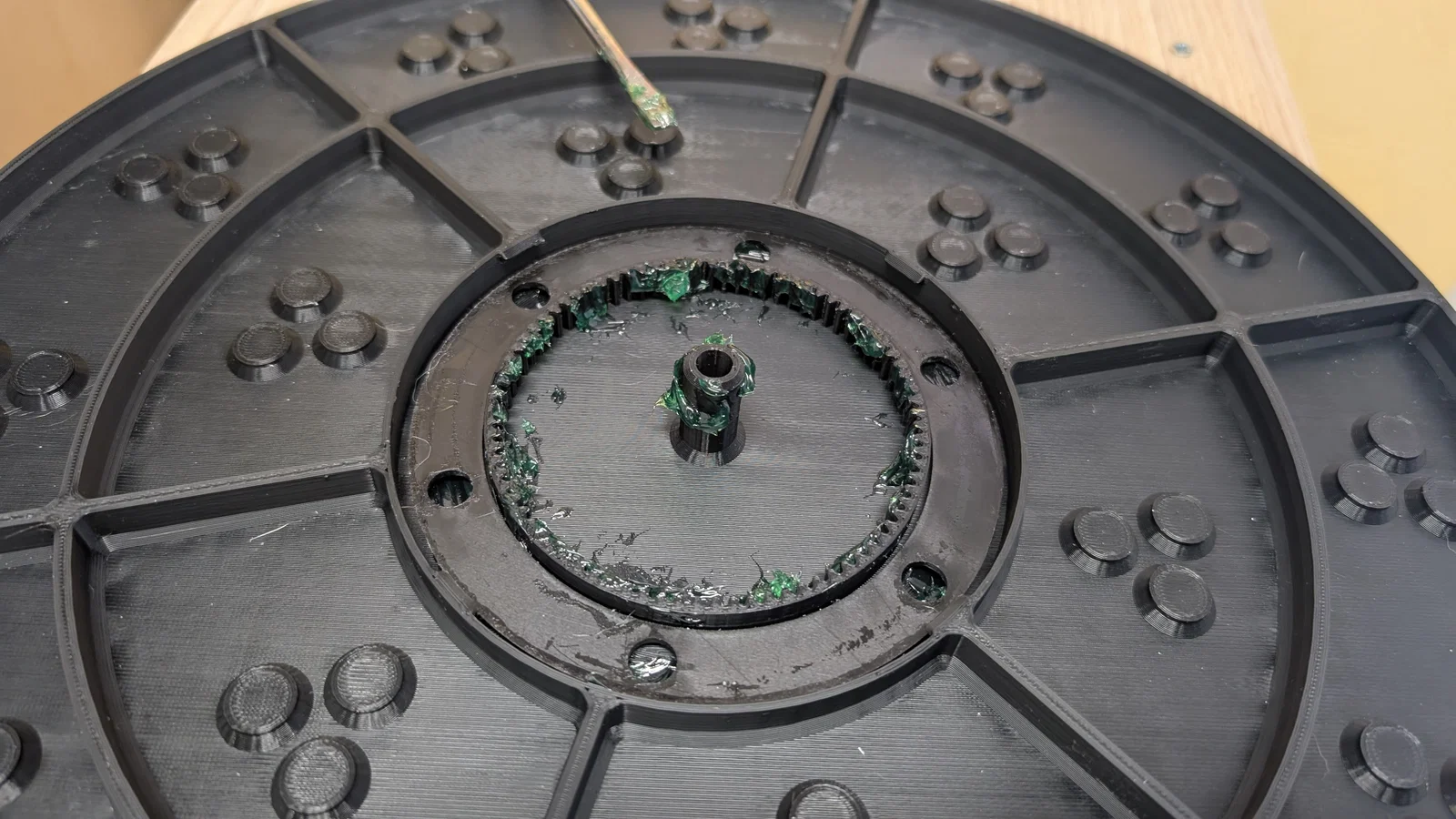

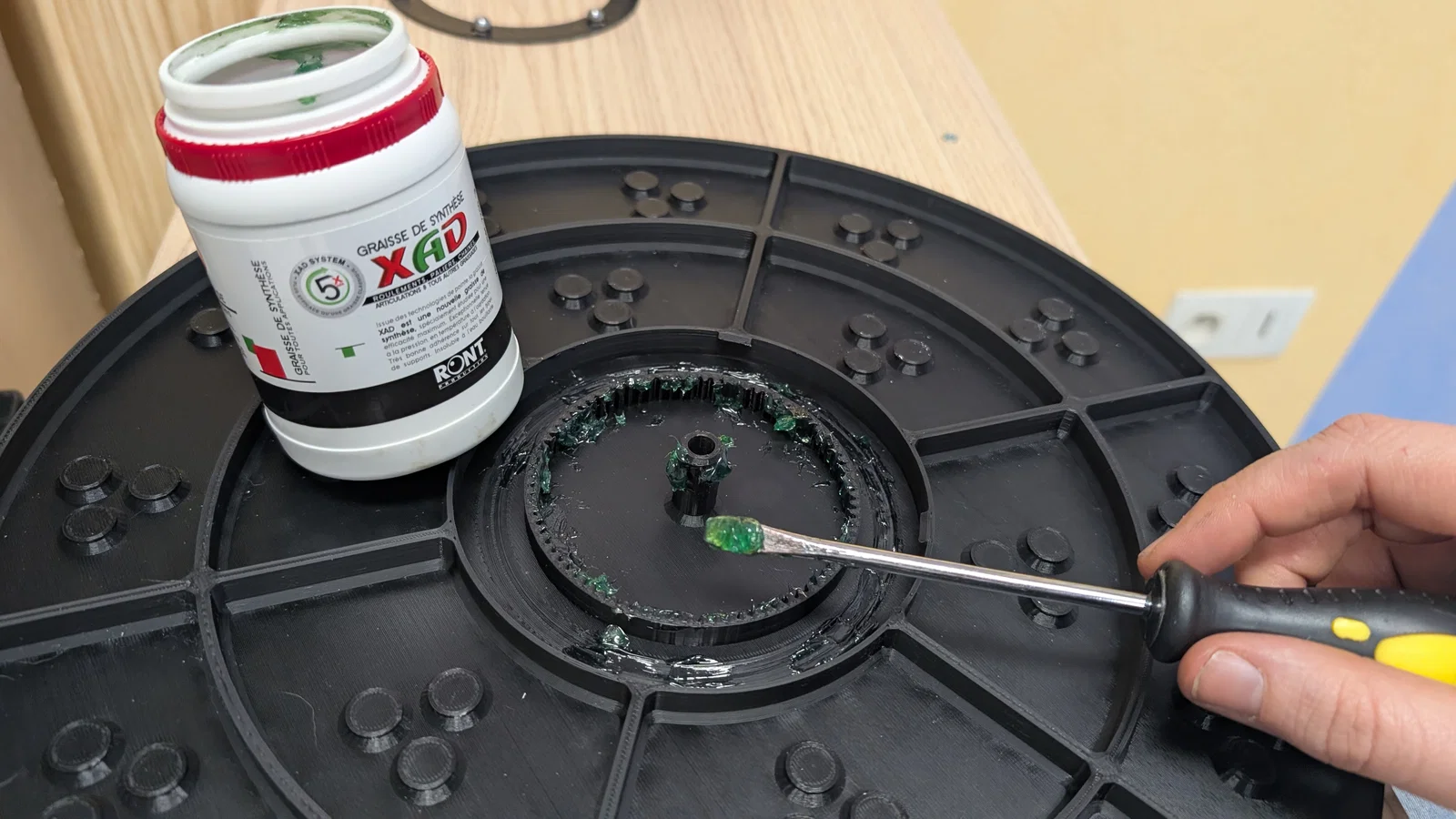

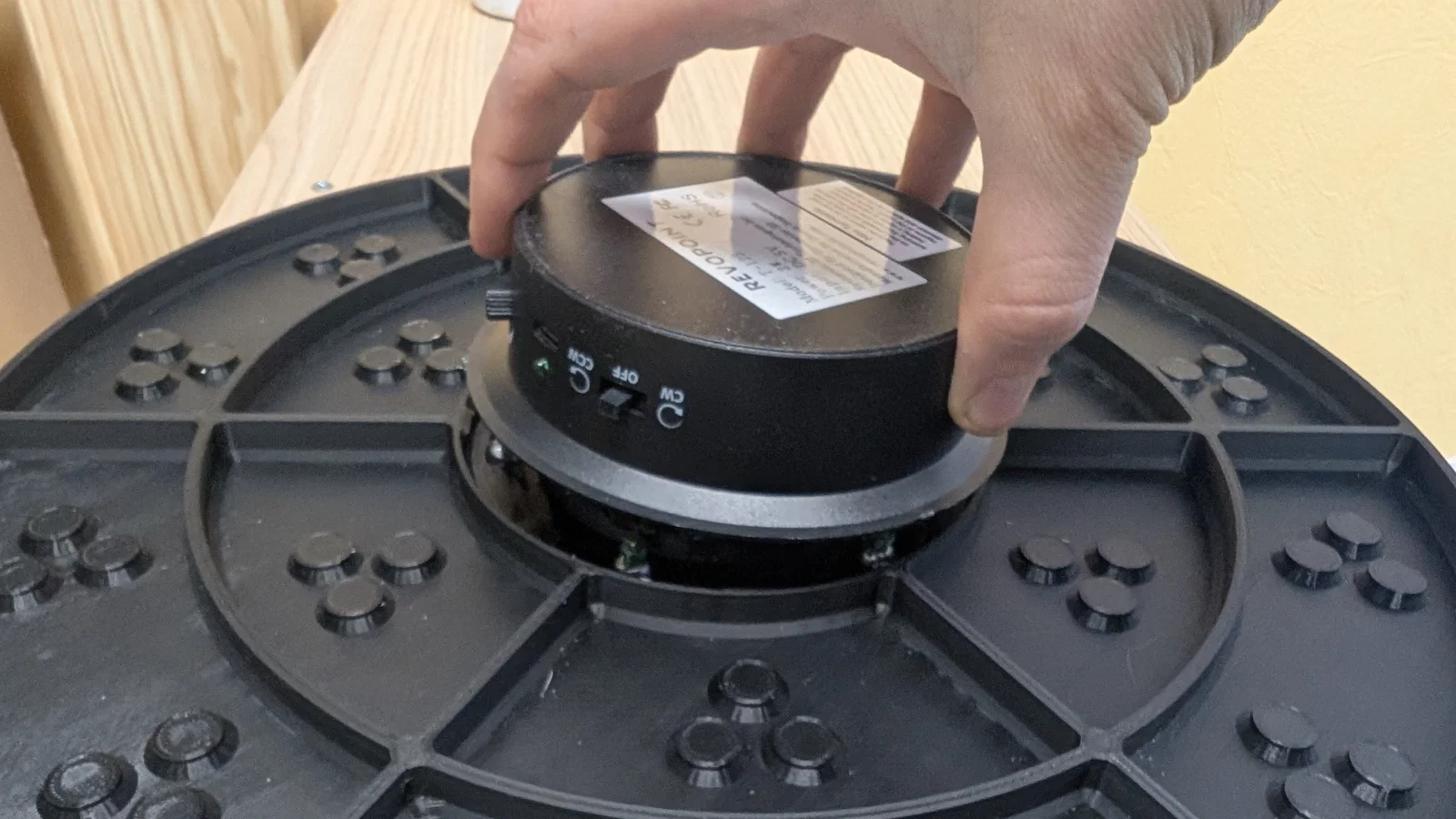

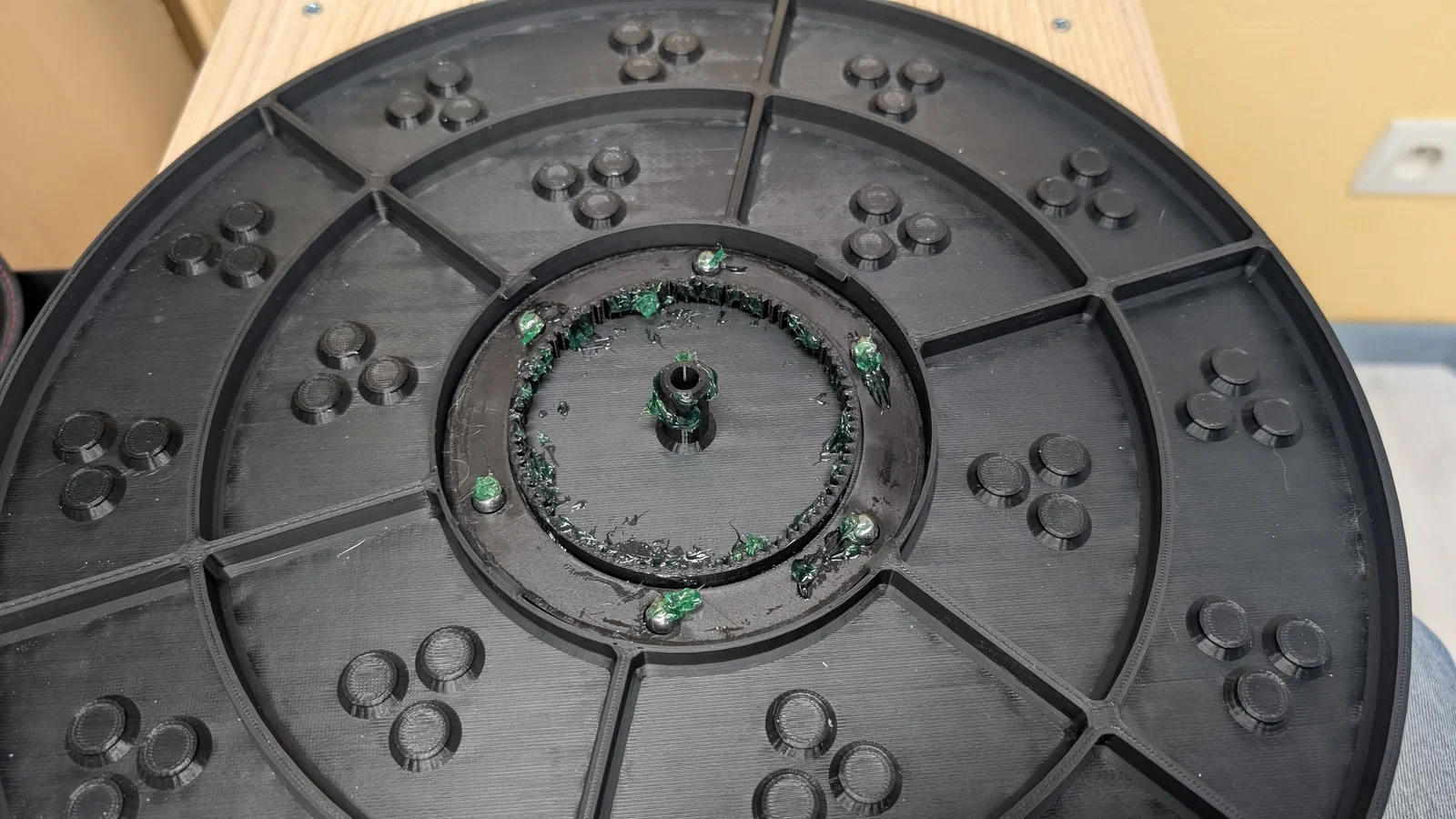

Đừng quên tra một chút mỡ bôi trơn khi lắp lại mâm xoay vào đế motor.
Ghi chú: Nếu cần thiết, bạn có thể thêm một giọt keo để cố định các viên nam châm trên trụ đánh dấu.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
