Dụng cụ đo độ giãn bu lông (Stretch Gauge)
Giải pháp in 3D thay thế cho các bộ dụng cụ đo độ giãn bu lông đắt đỏ trên thị trường. Thiết kế này giúp bạn tận dụng đồng hồ so sẵn có để đo chính xác độ giãn của bu lông khi lắp ráp động cơ, giúp tiết kiệm chi phí đáng kể.
Mô tả
Vì các công cụ thương mại phục vụ công việc này (đo độ giãn của bu lông khi siết trong quá trình lắp ráp động cơ) khá đắt đỏ, mà mình lại có sẵn một chiếc đồng hồ so (micrometer gauge), nên mình quyết định tự in phần còn lại của dụng cụ để hoàn thành công việc.
Đường kính để gắn dụng cụ và chốt đối diện được thiết kế dựa trên thông số của chiếc đồng hồ so mình đang có. Các lỗ vuông góc với chúng được dùng để gắn vít cấy (grubscrew) nhằm cố định các bộ phận.

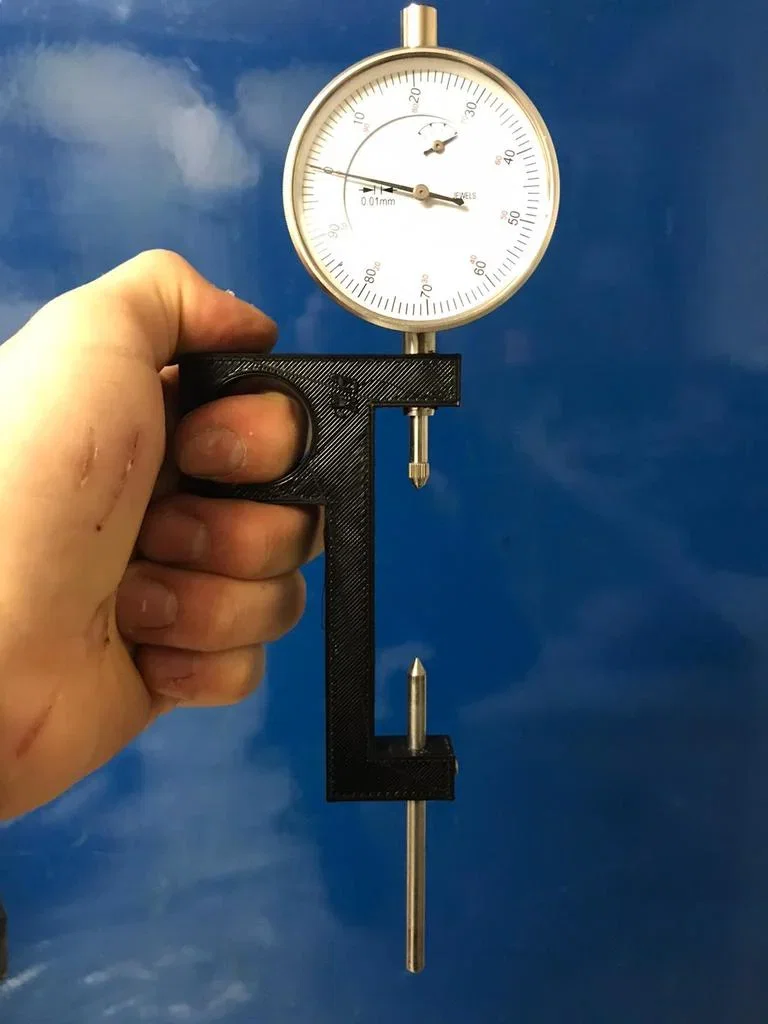

Hình ảnh trong mục đính kèm là phiên bản nguyên mẫu (prototype) ban đầu. Phiên bản được đăng tải đã được tinh chỉnh hoàn thiện hơn.
