Wing Hot Wire CNC foam cutter & Gcode streamer

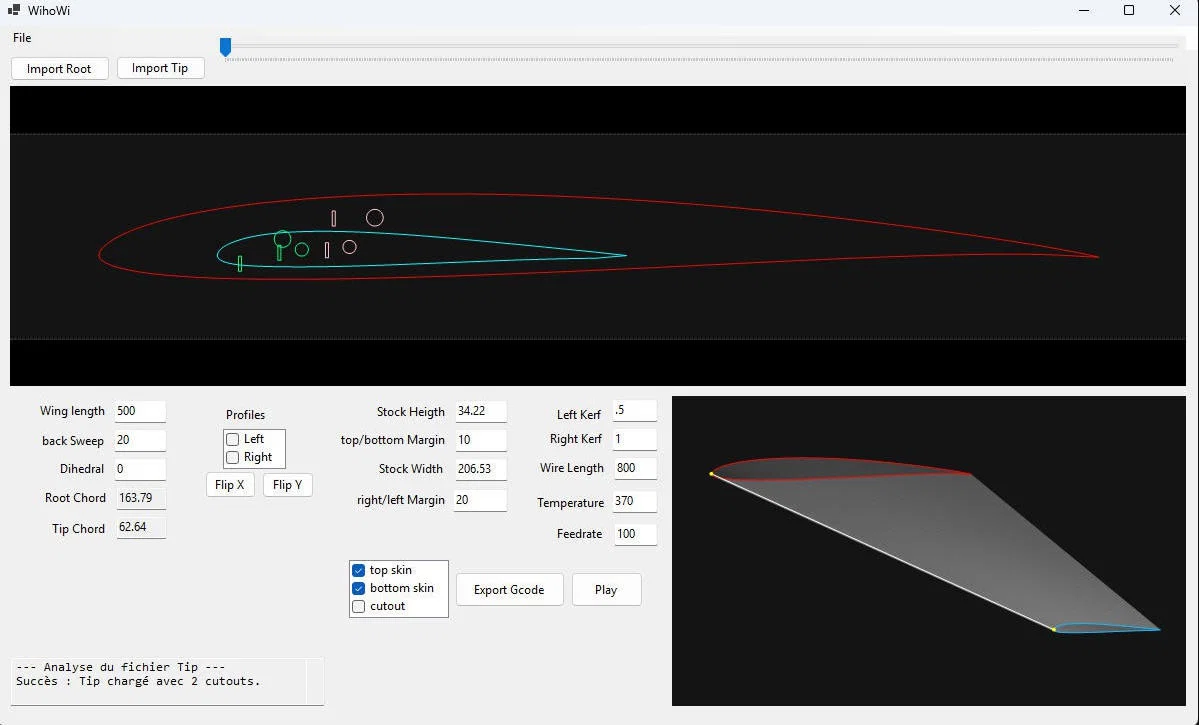

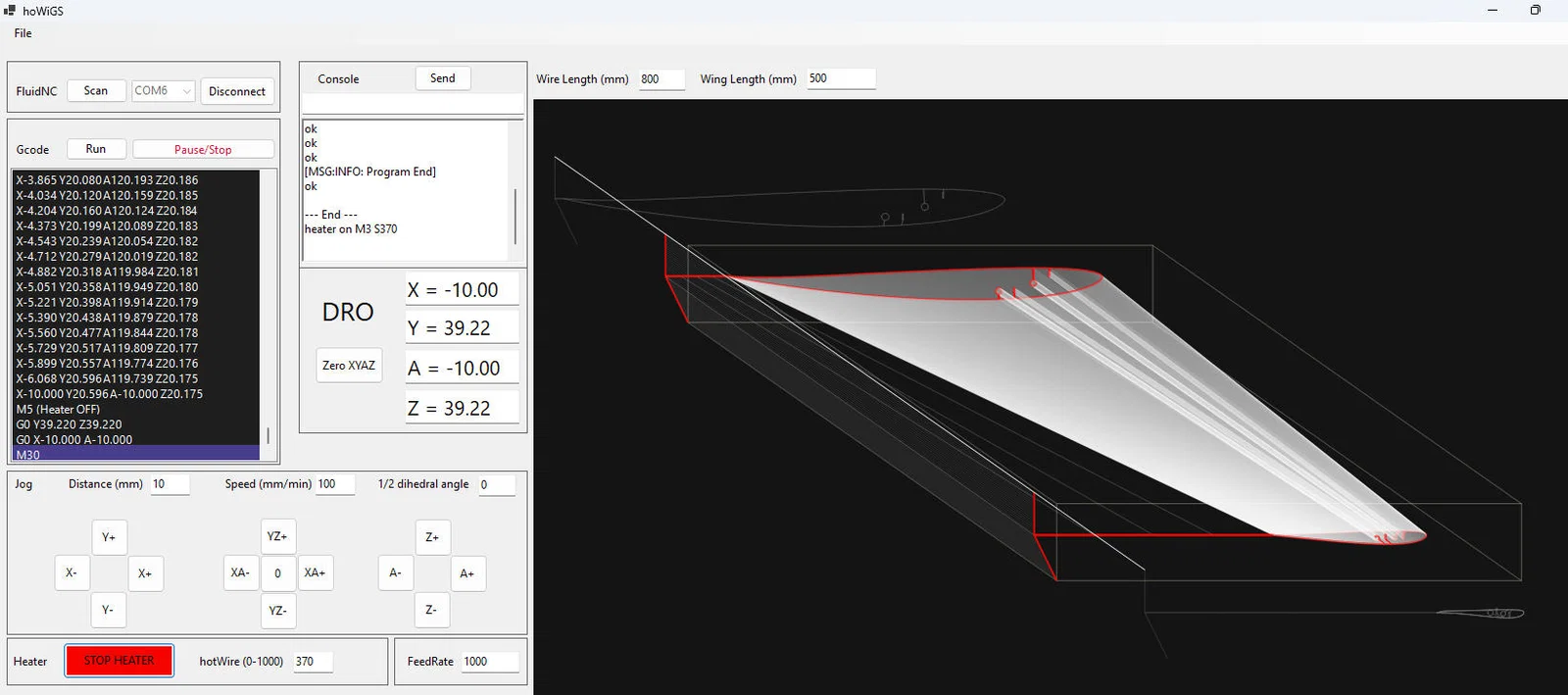

Là một người đam mê máy bay mô hình RC, mình đã thiết kế khá nhiều mẫu máy bay bằng kỹ thuật cắt xốp. Để làm được việc này, bạn cần có một chiếc máy cắt xốp và một "board" điều khiển nó. Về phần board điều khiển, mình đã từng giới thiệu bộ FluidNC 4 axis controller giá rẻ trước đây. Bộ điều khiển này đã được kiểm chứng hoạt động rất ổn định, nhưng nó lại cần "phần mềm" để tạo file Gcode và điều khiển board. Đây chính là mục đích của dự án này! Mặc dù đã có một số giải pháp trên thị trường, nhưng theo ý kiến cá nhân mình, chưa có giải pháp nào đủ đơn giản và mạnh mẽ để đáp ứng các nhu cầu cụ thể. Vì vậy, mình đã viết hai ứng dụng: WiHoWI (Wing hot Wire): Dùng để thiết kế file Gcode cho cánh máy bay. hoWiGs (hot Wire Gcode Sender): Dùng để điều khiển board FluidNC. Toàn bộ dự án bao gồm phần mềm (miễn phí) đều nằm trên trang hackaday của mình. ### WiHoWi #### Tính năng: Import dxf cho biên dạng gốc (root) và biên dạng chóp (tip). Import dxf cho các phần cắt (intrados/extrados). Import dxf các điểm đồng bộ cho biên dạng. Tự động lật (flipping). Tạo Gcode (nhiều lượt cắt hoặc một lượt). Xem 3D. Tạo Gcode tương thích với CNC 4 trục (đồng nhất về thời gian). Bù trừ khe cắt (Kerf compensation). ### hoWiGS Đây là phần mềm truyền Gcode cho máy CNC 4 trục (máy cắt xốp) sử dụng FluidNC. #### Tính năng #### Kết nối & Điều khiển Tích hợp FluidNC: Tối ưu hóa cho điều khiển 4 trục (XY AZ) qua USB (tự quét và kết nối cổng đã chọn với tốc độ baud mặc định là 115200). Tương tác thời gian thực: Nhập và gửi lệnh G-code tùy chỉnh trực tiếp tới board thông qua bảng điều khiển chuyên dụng. Quản lý khẩn cấp: Reset máy sau khi báo động, tạm dừng/tiếp tục các đường cắt hoặc "Dừng khẩn cấp" ngay lập tức bằng cách nhấn giữ nút Stop. #### Trực quan hóa 3D & Không gian làm việc Xem trước mặt phẳng kép: Hiển thị 3D thời gian thực cho các biên dạng trên khối xốp thực tế và trên các mặt phẳng chiếu của động cơ. Tải thông số thông minh: Tự động trích xuất các thông số cắt (chiều dài dây, chiều dài cánh, v.v.) từ file G-code do WiHoWi tạo ra, hoặc cho phép nhập thủ công. Quản lý gốc tọa độ: Dễ dàng xác định gốc làm việc (Work Origin) và quay về vị trí đó chỉ với một cú nhấp chuột. #### Điều khiển Jog nâng cao Jog chính xác: Di chuyển các trục theo các khoảng tăng cố định do người dùng định nghĩa ở tốc độ nạp (feedrate) đã chọn. Jog liên tục: Chuyển động linh hoạt kéo dài khi còn nhấn nút chuột, giúp cảm giác di chuyển dây cắt tự nhiên hơn. --- #### Quản lý nhiệt độ Điều khiển bộ gia nhiệt tích hợp: Bật/tắt bộ gia nhiệt dây cắt và điều chỉnh mức nhiệt độ/công suất. Điều chỉnh thời gian thực: Thay đổi cài đặt nhiệt độ ngay cả khi G-code đang truyền. #### Quản lý tốc độ nạp (FeedRate) Kiểm soát FeedRate tích hợp: Điều chỉnh tốc độ nạp khi đang Jog. Điều chỉnh thời gian thực: Thay đổi cài đặt FeedRate ngay cả khi G-code đang truyền. --- #### Chế độ cắt chuyên dụng Chế độ Guillotine: Cắt gọt nhanh các mặt xốp mà không cần G-code phức tạp. Đặt vị trí dây cắt. Bật nhiệt độ theo ý muốn. Dùng Jog liên tục (hoặc khoảng cách định sẵn) để cắt mặt. Chế độ Guillotine vát góc (Dihedral): Chế độ chuyên dụng để cắt mặt gốc hoặc mặt chóp với góc chính xác, giúp tạo độ vát cho cánh máy bay. Thiết lập giá trị góc. Bật nhiệt độ theo ý muốn. Đặt vị trí dây cắt. * Dùng Jog liên tục để cắt góc vát đứng.
