Vỏ hộp cho thiết bị đo công suất/SWR dùng Pi Pico

Vỏ hộp cho thiết bị đo công suất/SWR dùng Pi Pico, sử dụng bộ cầu lấy mẫu Kits-n-Parts và màn hình 20x4. Anh em lưu ý hãy chọn loại màn hình 3.3 volt nhé.

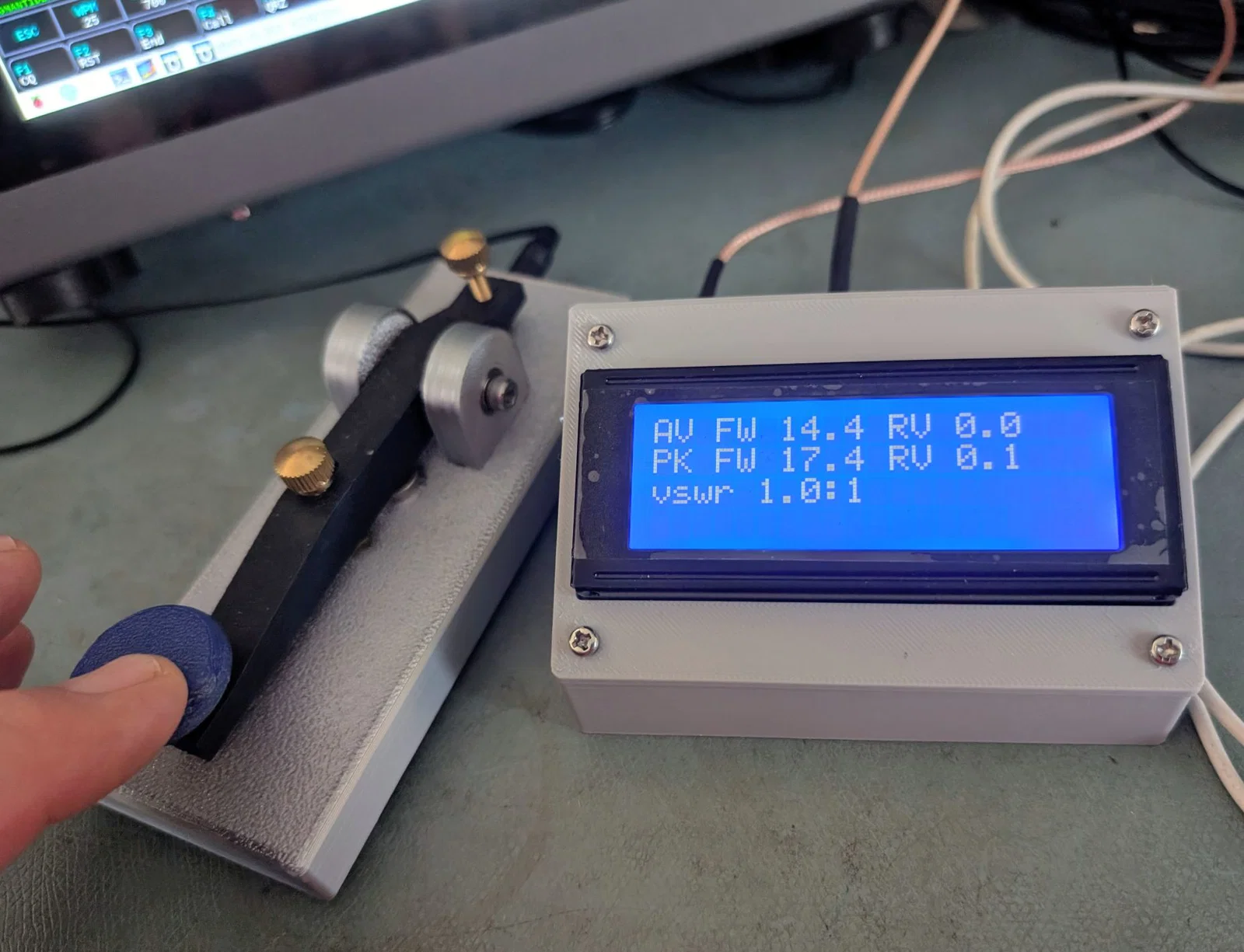

ADC của Pico được dùng để lấy mẫu điện áp thuận và nghịch của cầu đo. Mã nguồn MicroPython trên Pico sẽ hiệu chỉnh điện áp và hiển thị công suất RF trung bình, công suất đỉnh, cùng với chỉ số SWR.

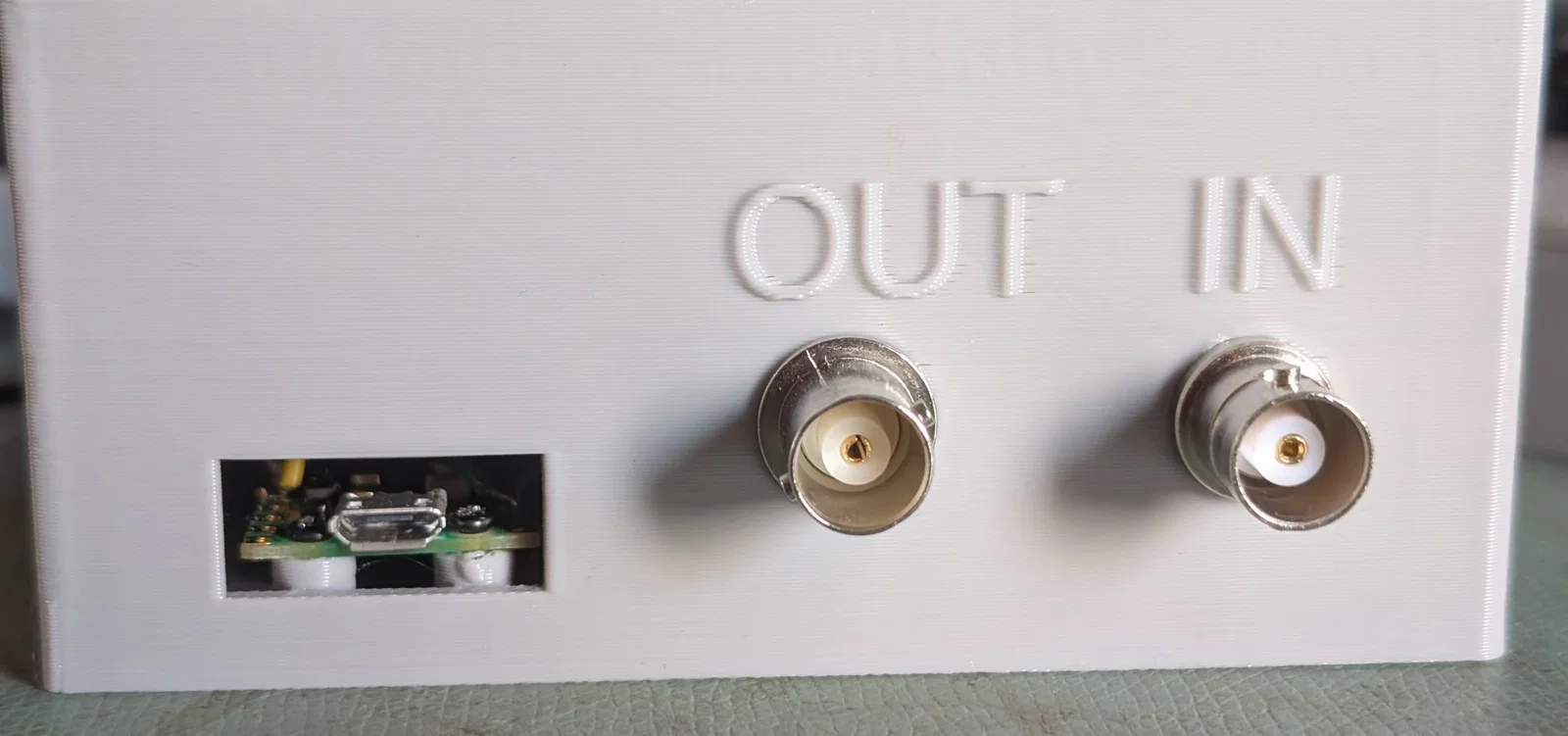

Ngoài ra, Pico còn xuất dữ liệu qua cổng USB để lưu trữ và phân tích. Nếu tắt màn hình, Pico có thể lấy mẫu với tốc độ lên đến mỗi 1 ms.

Mã nguồn tại đây: https://github.com/rkayakr/Pico-SWR

Tôi đã quấn lõi từ (toroid) lấy mẫu với 16 vòng để giảm điện áp xuống dưới 3.3 volt cho đầu vào ADC của Pico với công suất lên đến 50 watt. Hãy chỉnh các biến trở trên cầu đo xuống dưới 3.3 volt trước khi lắp vào vỏ. Tôi đã hiệu chỉnh bằng cách dùng oscilloscope để đo điện áp RF, sau đó sử dụng đa thức bậc 2 để khớp với biểu đồ công suất đo được so với điện áp lấy mẫu, cho kết quả rất chính xác với hệ số R^2 là 0.999.

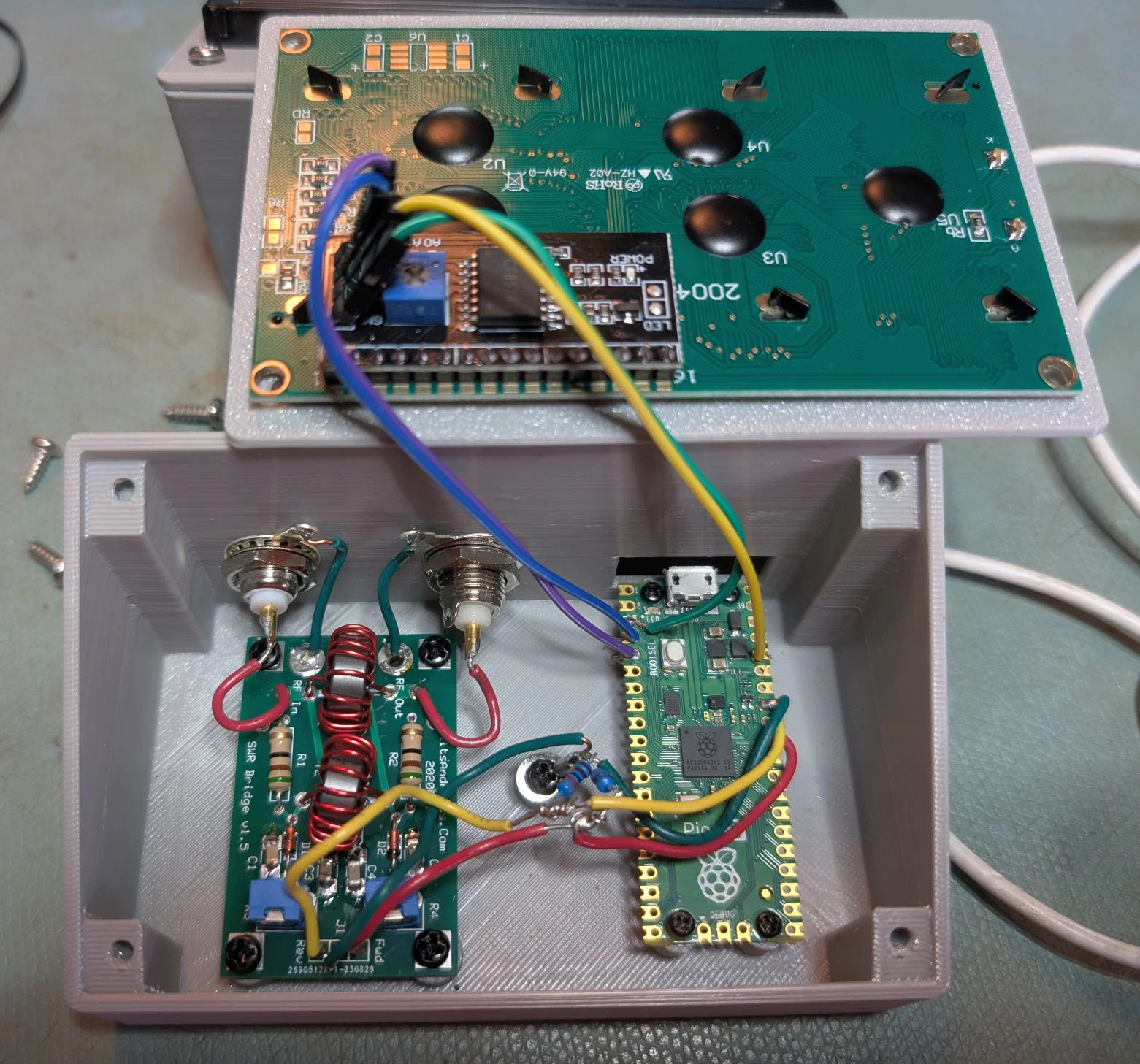

Vỏ hộp được thiết kế để bắt bằng vít tự ren 3 mm và 2 mm. Anh em cũng cần chuẩn bị 2 điện trở 10 kohm để nối các điện áp lấy mẫu xuống mass. Có một trụ đỡ được thiết kế sẵn để gắn đầu cos nối dây tiếp địa và điện trở. Tôi đã sử dụng chân mass AGND GP27 của PICO cho cầu đo và một chân mass khác cho màn hình LCD.
