Ngàm gắn bình nước và phụ kiện bikepacking cho ống khung xe (nhiều kích thước)

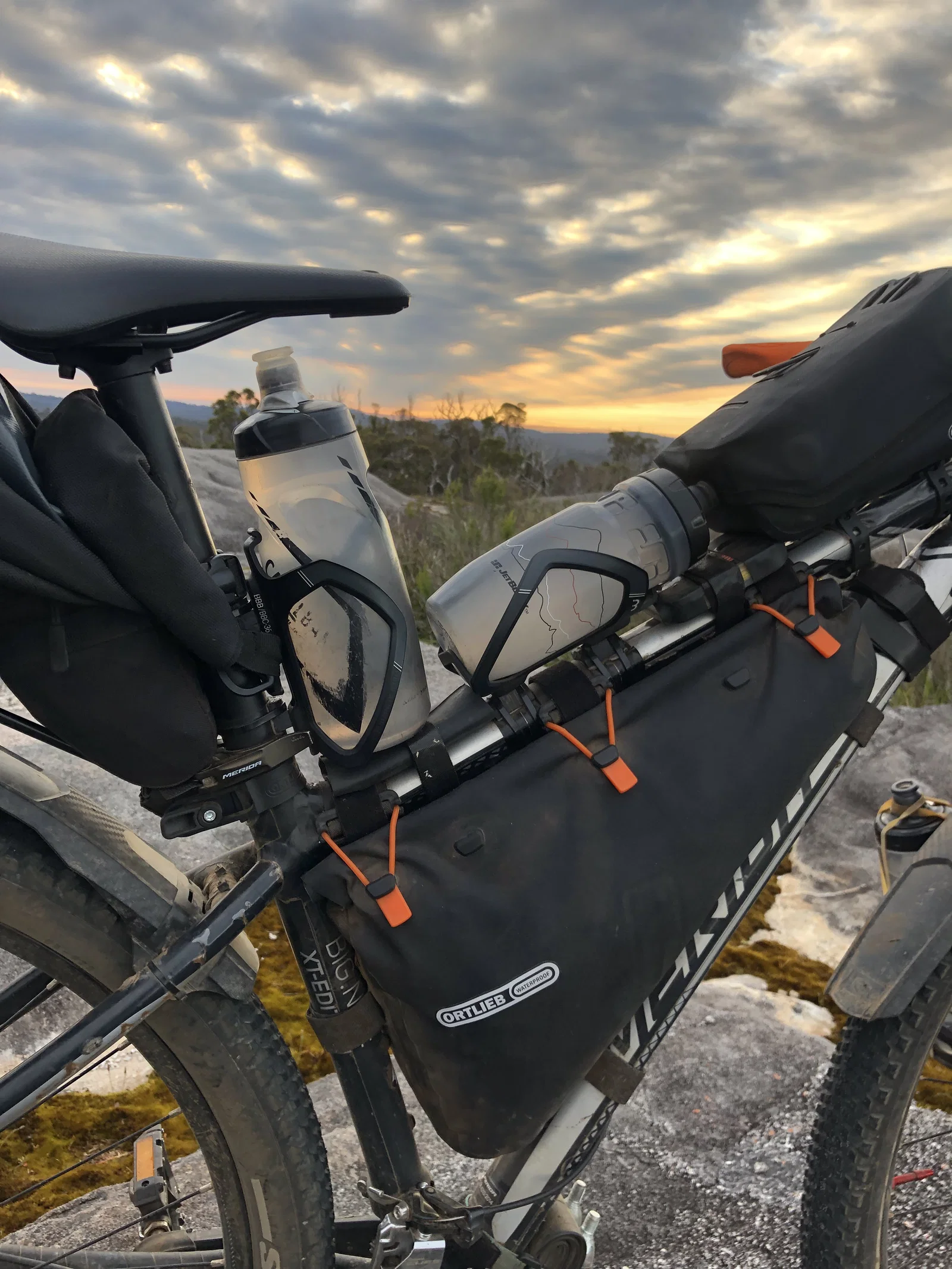

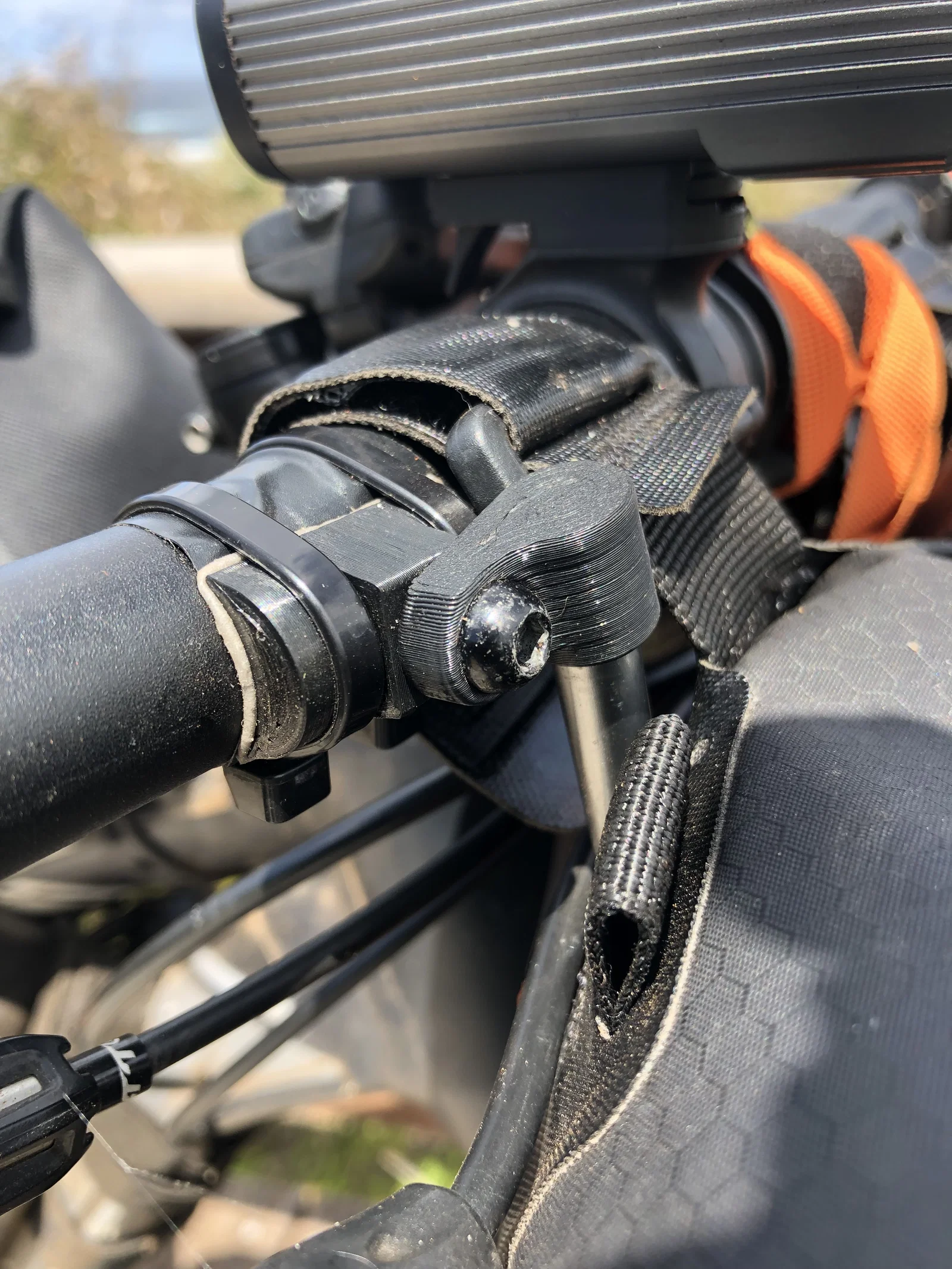

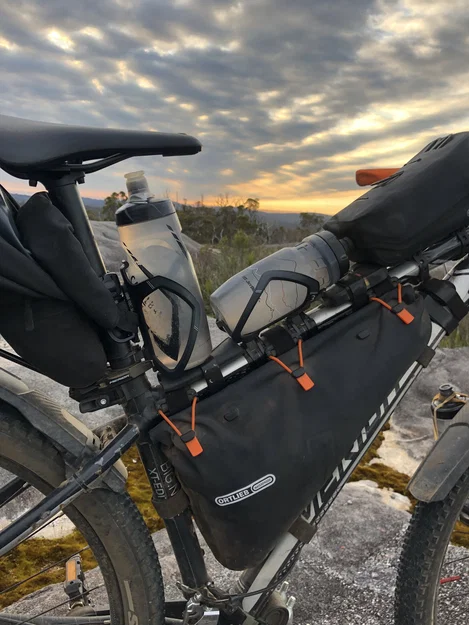

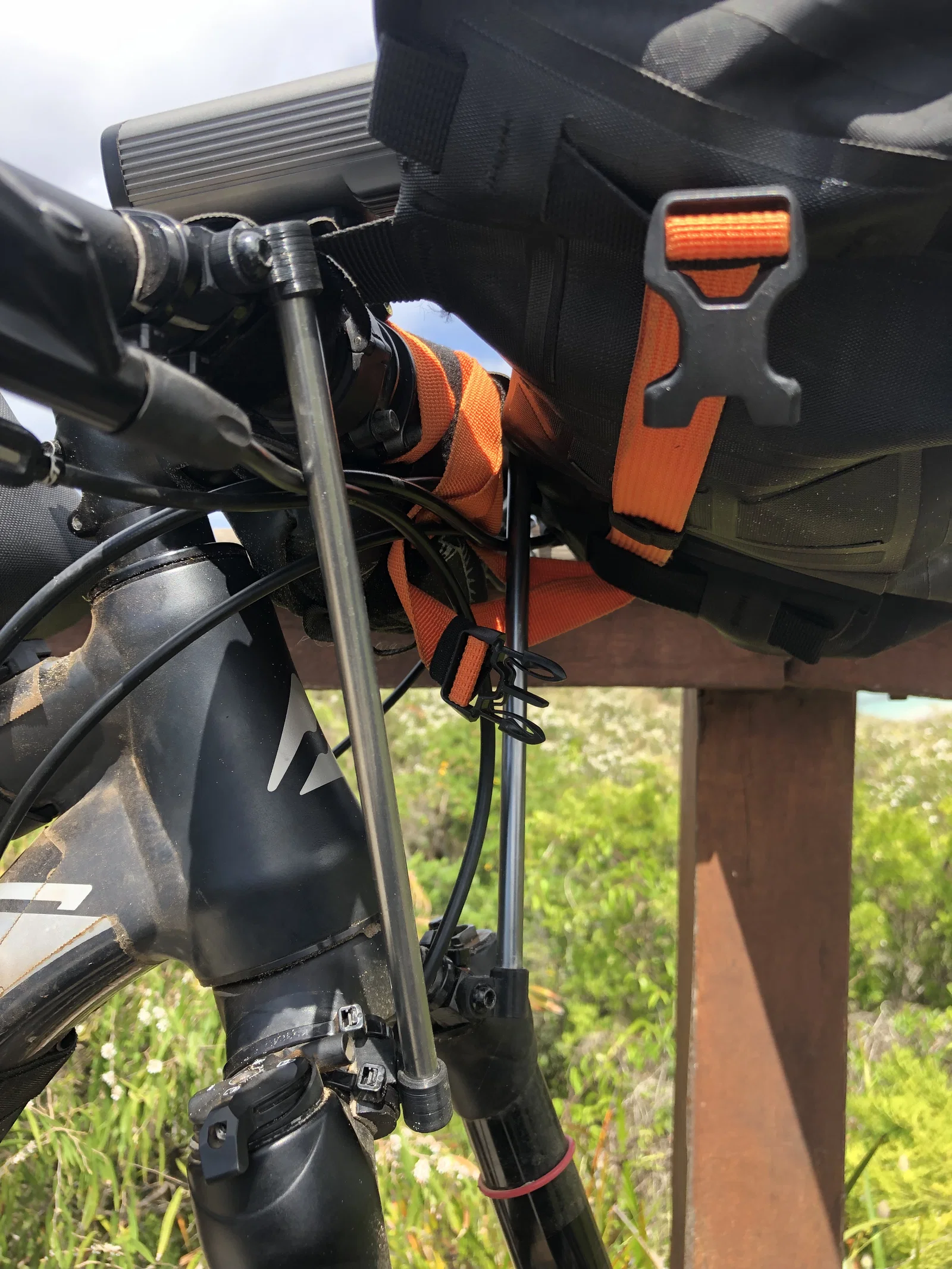

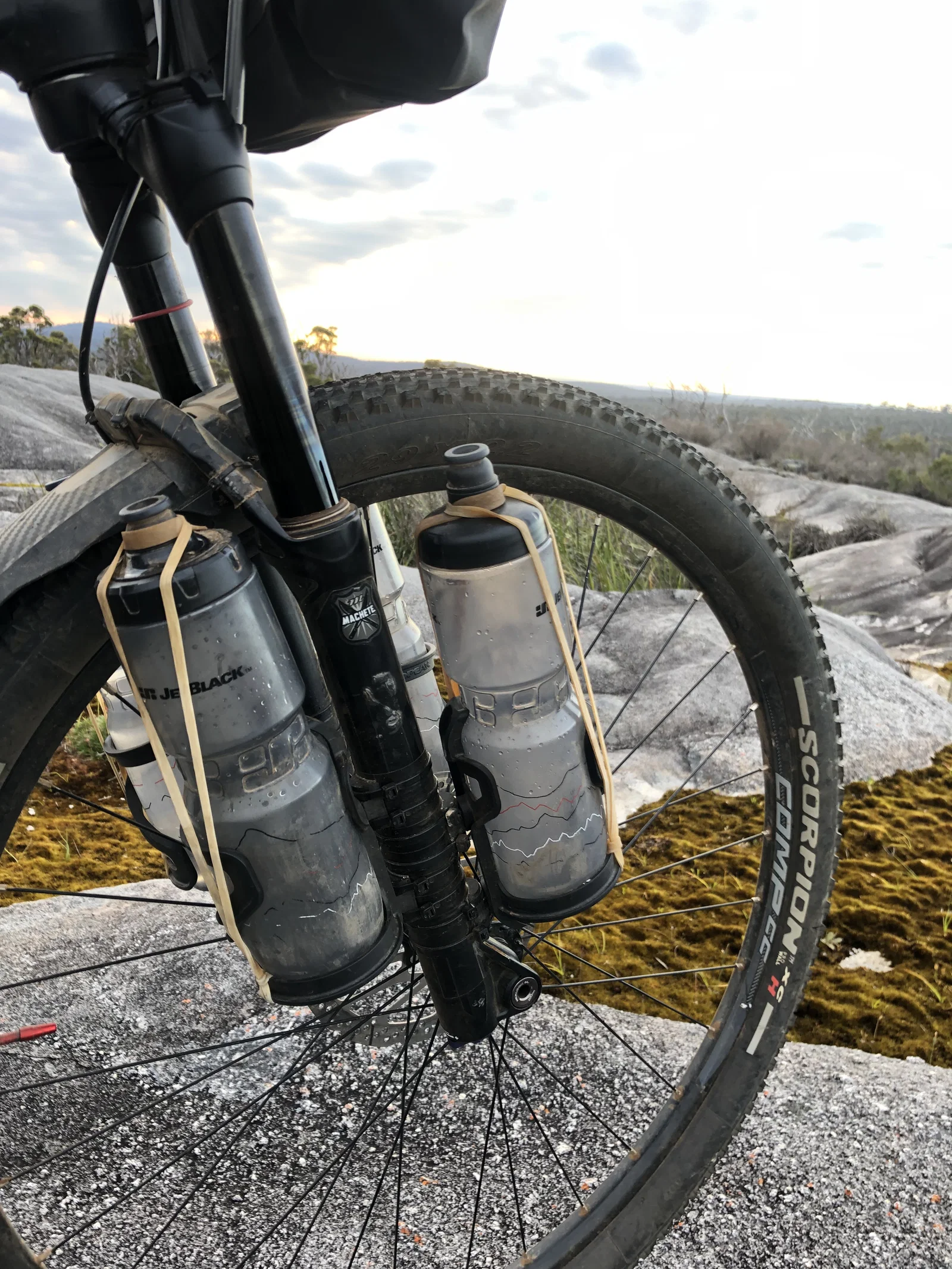

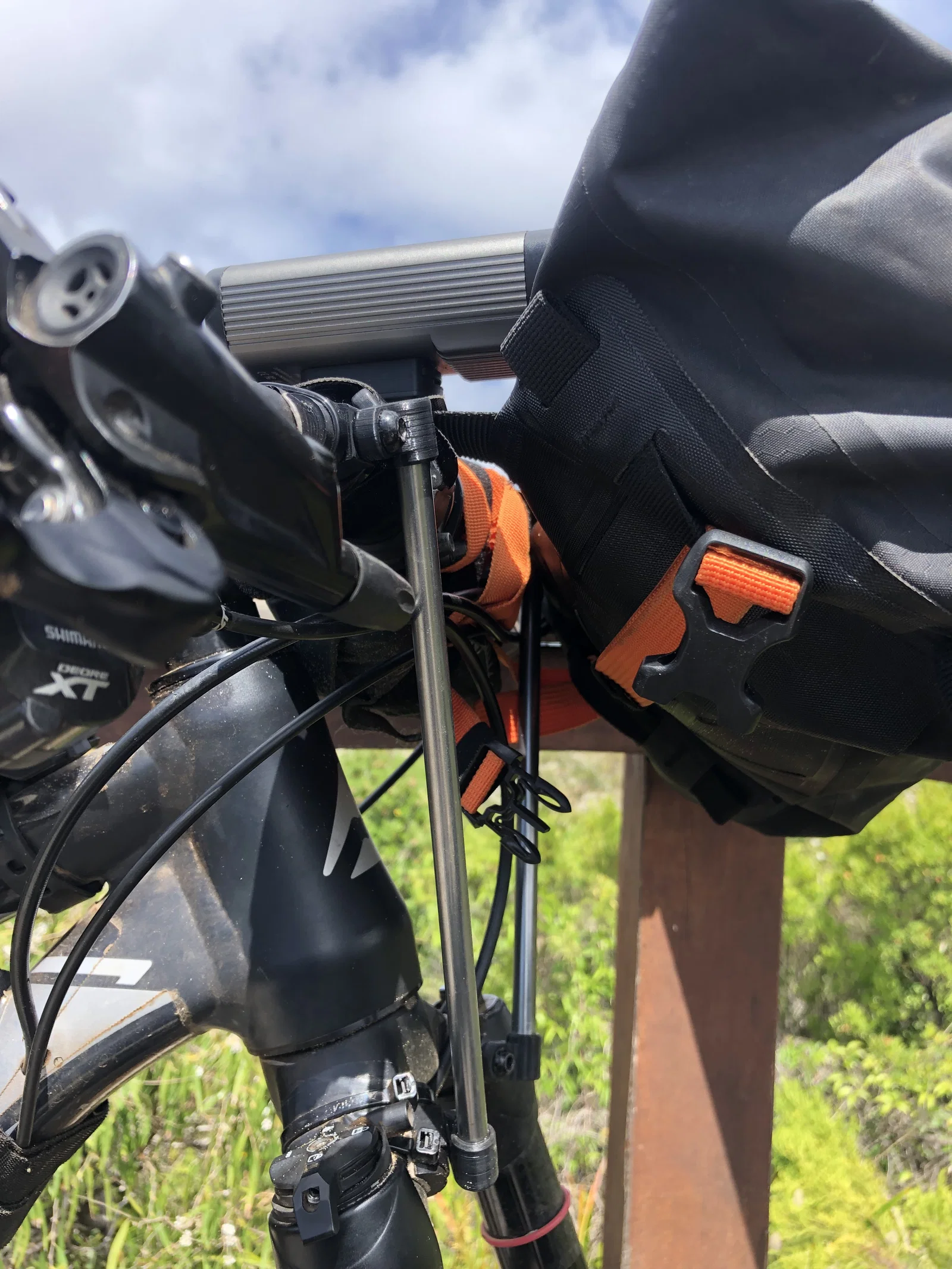

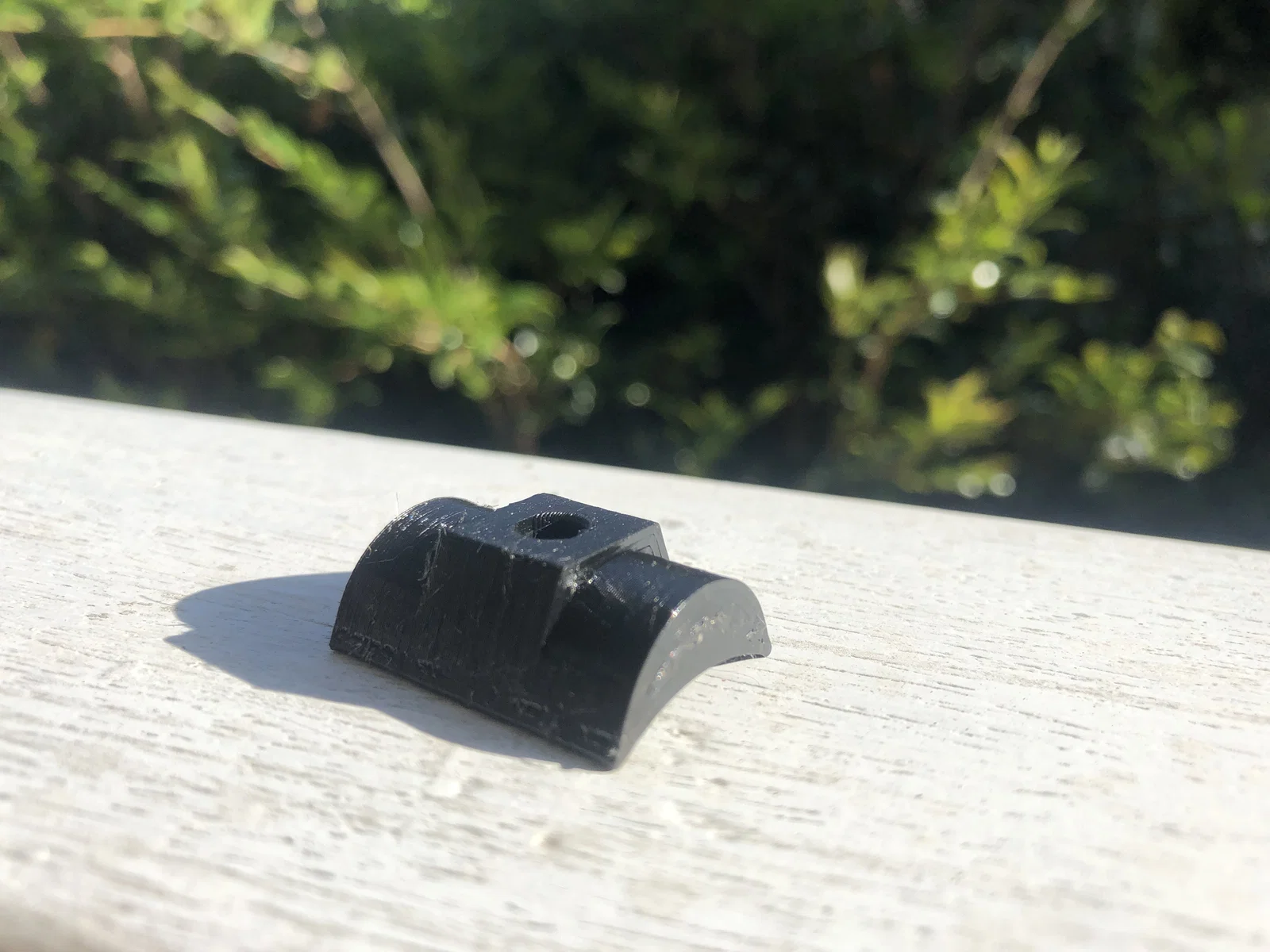

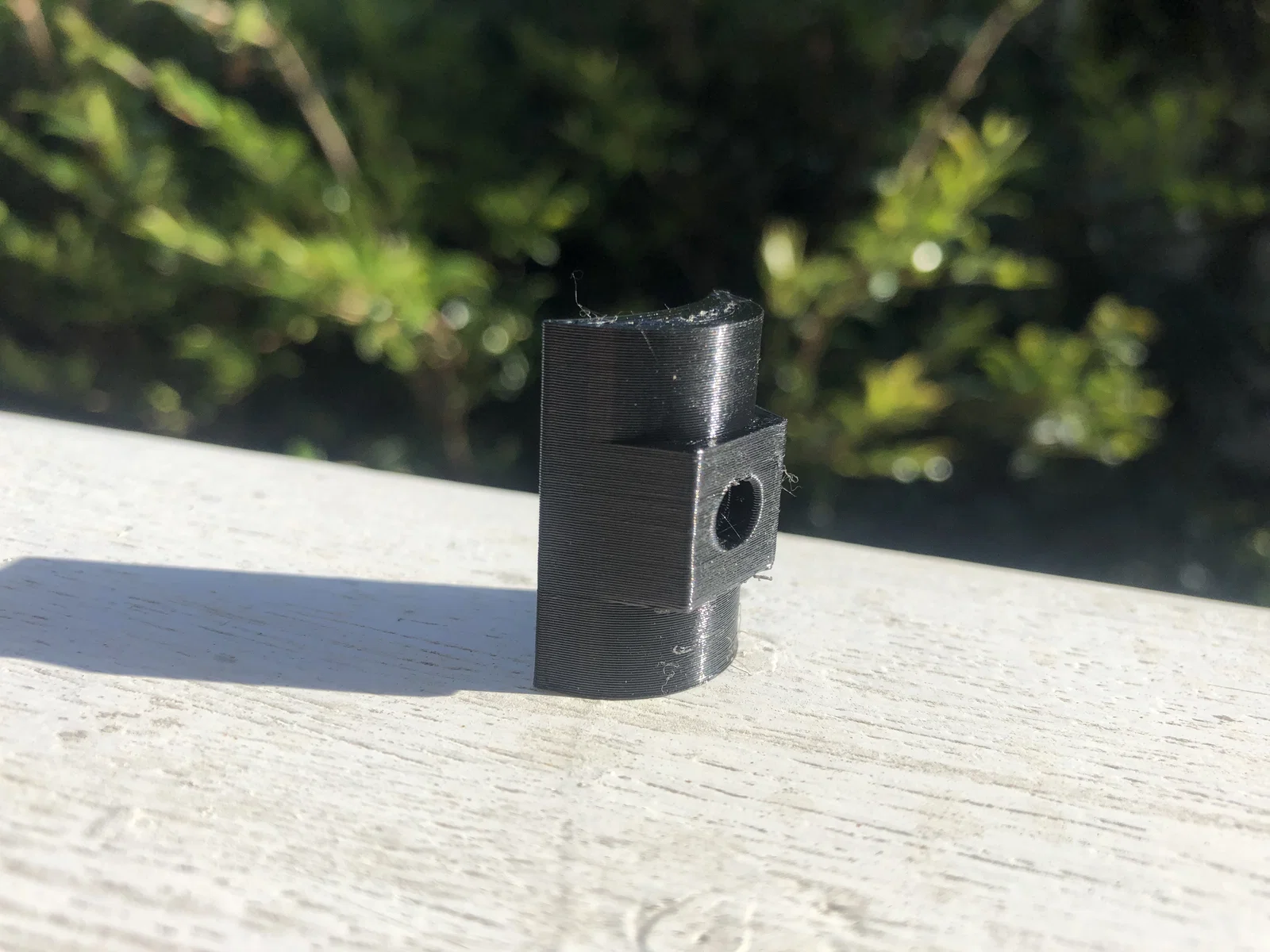

Đây là một loại ngàm đơn giản, chỉ cần dùng thêm dây rút và băng keo là bạn đã có thể tạo điểm bắt ốc M5 chắc chắn trên bất kỳ ống tròn nào. Ban đầu mình thiết kế cái này để gắn lồng nước lên phuộc xe, nhưng nó còn cực kỳ hữu ích ở nhiều vị trí khác trên xe như khung, cọc yên, ghi-đông, giúp bạn chế cháo các kiểu giá đỡ tùy ý. Với độ dày chỉ vài mm, ngàm này gọn nhẹ hơn nhiều so với các lựa chọn trên thị trường như Topeak Versamount, và theo trải nghiệm của mình thì nó còn chắc chắn hơn nữa.

Phù hợp cho mọi nhu cầu bikepacking và lắp đặt phụ kiện của bạn!

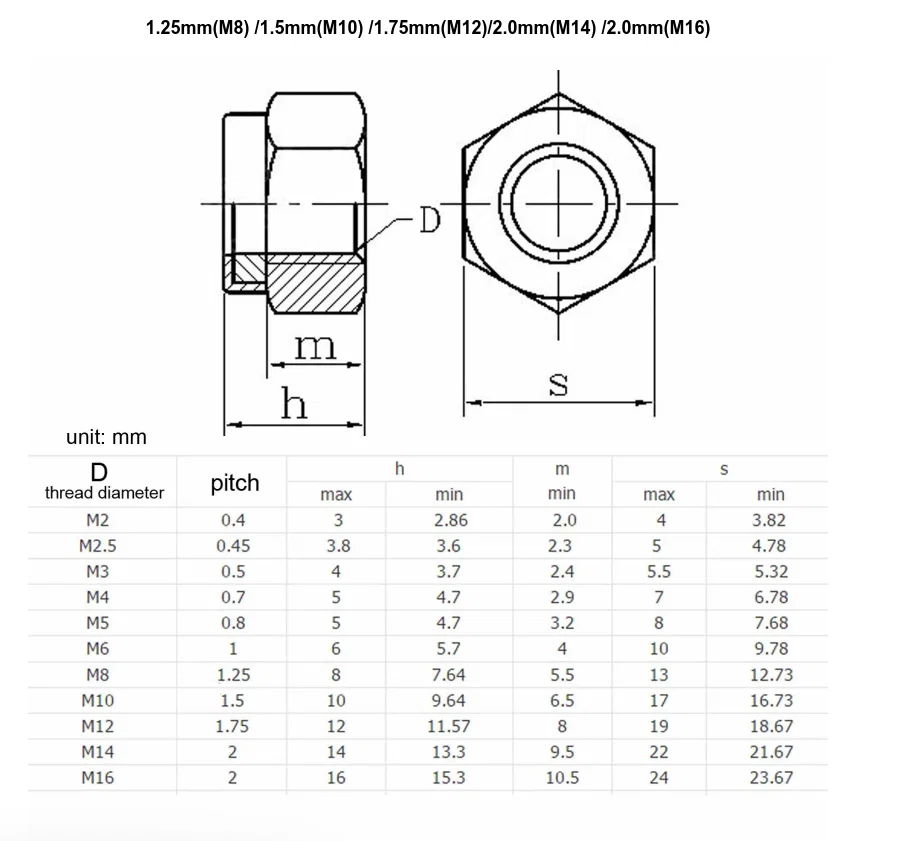

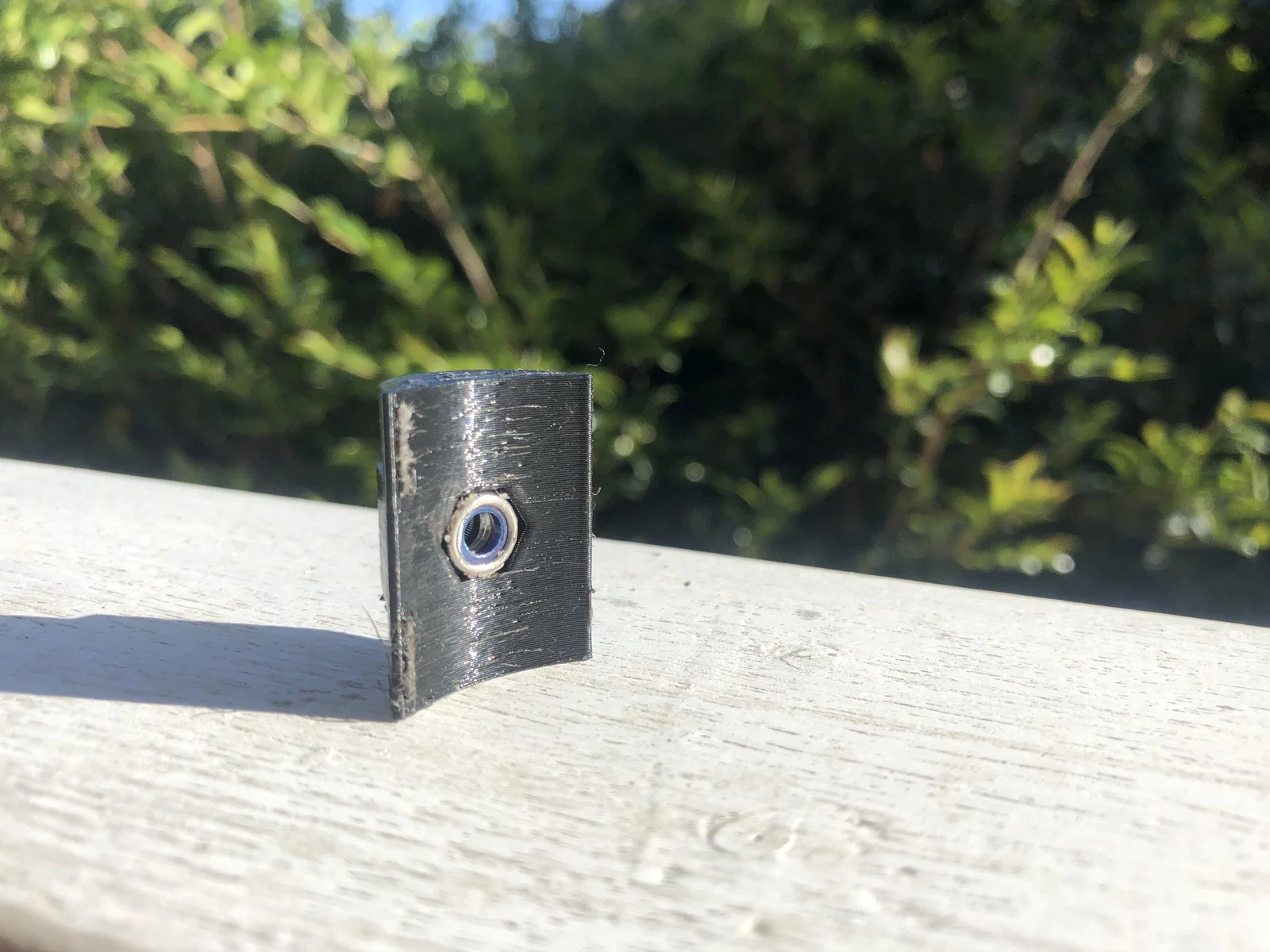

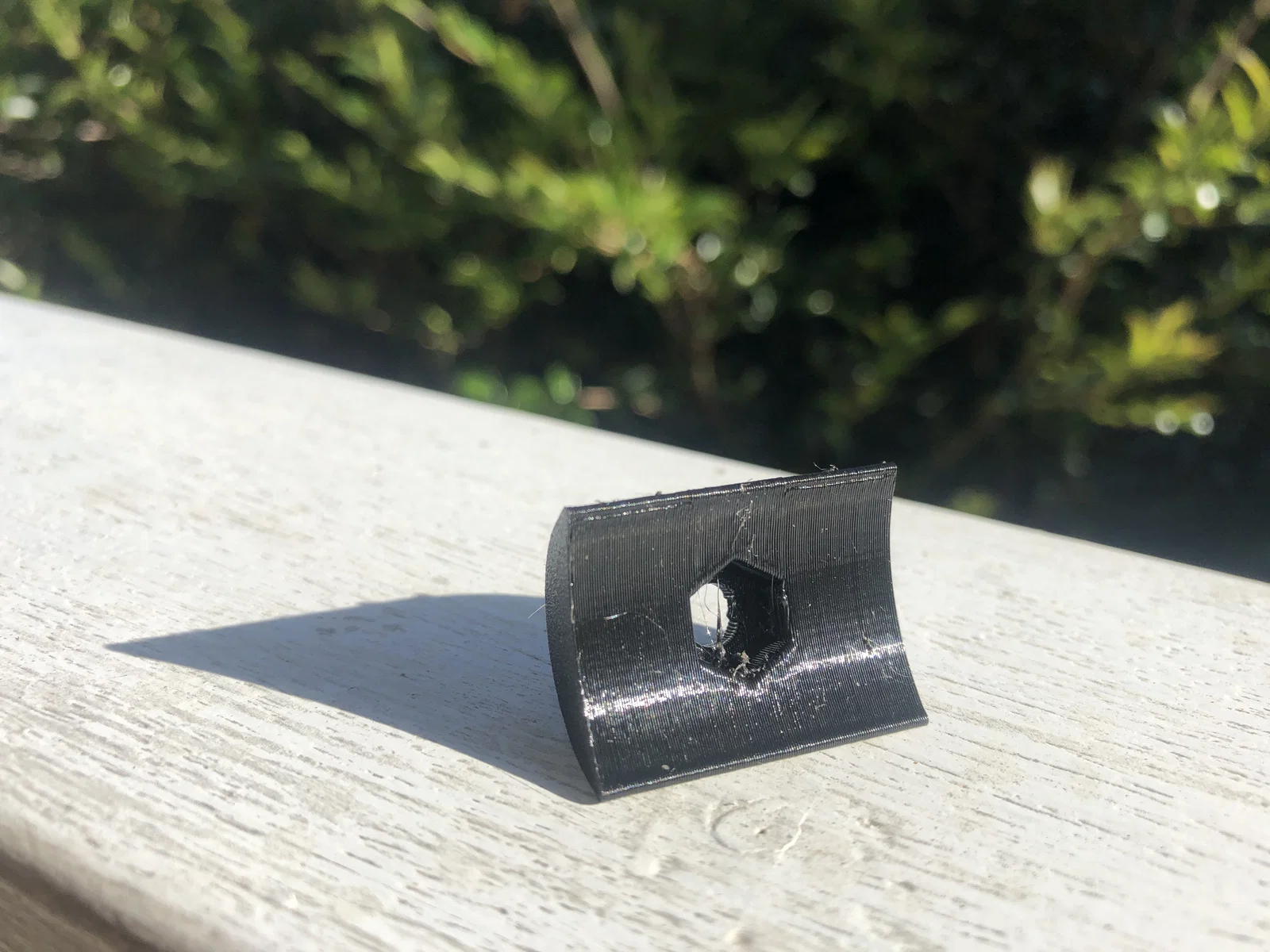

Ngàm được thiết kế để nhét vừa một con ốc nyloc M5 tiêu chuẩn vào phía sau (kích thước cụ thể xem trong ảnh), bạn chỉ cần chọn ốc có chiều dài phù hợp với phụ kiện muốn gắn. Mình thấy loại ốc bắt đĩa phanh T25 tiêu chuẩn dùng rất ổn.

Mình in bằng nhựa PETG để tăng khả năng chống tia UV, khi in nên để nhiệt độ cao để tăng độ kết dính giữa các lớp và in nhiều tường (walls) nhất có thể. Cấu trúc hỗ trợ (supports) đã được tích hợp sẵn trong file, in xong chỉ cần bẻ bỏ đi là được. Thiết kế này có thể dùng được với máy in dạng brick (như dòng Creality), nhưng mình chưa thử qua.

Hướng dẫn sử dụng:

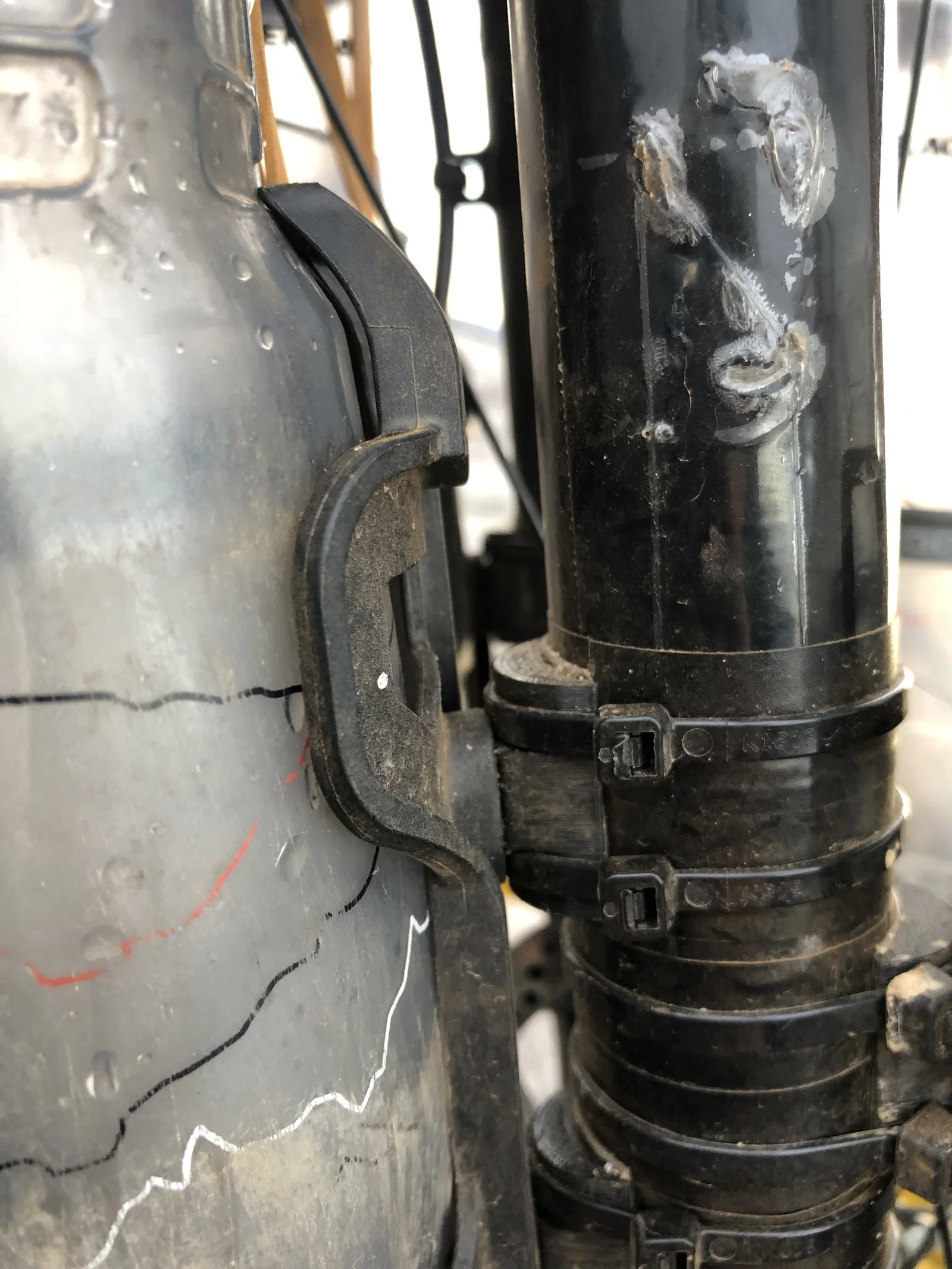

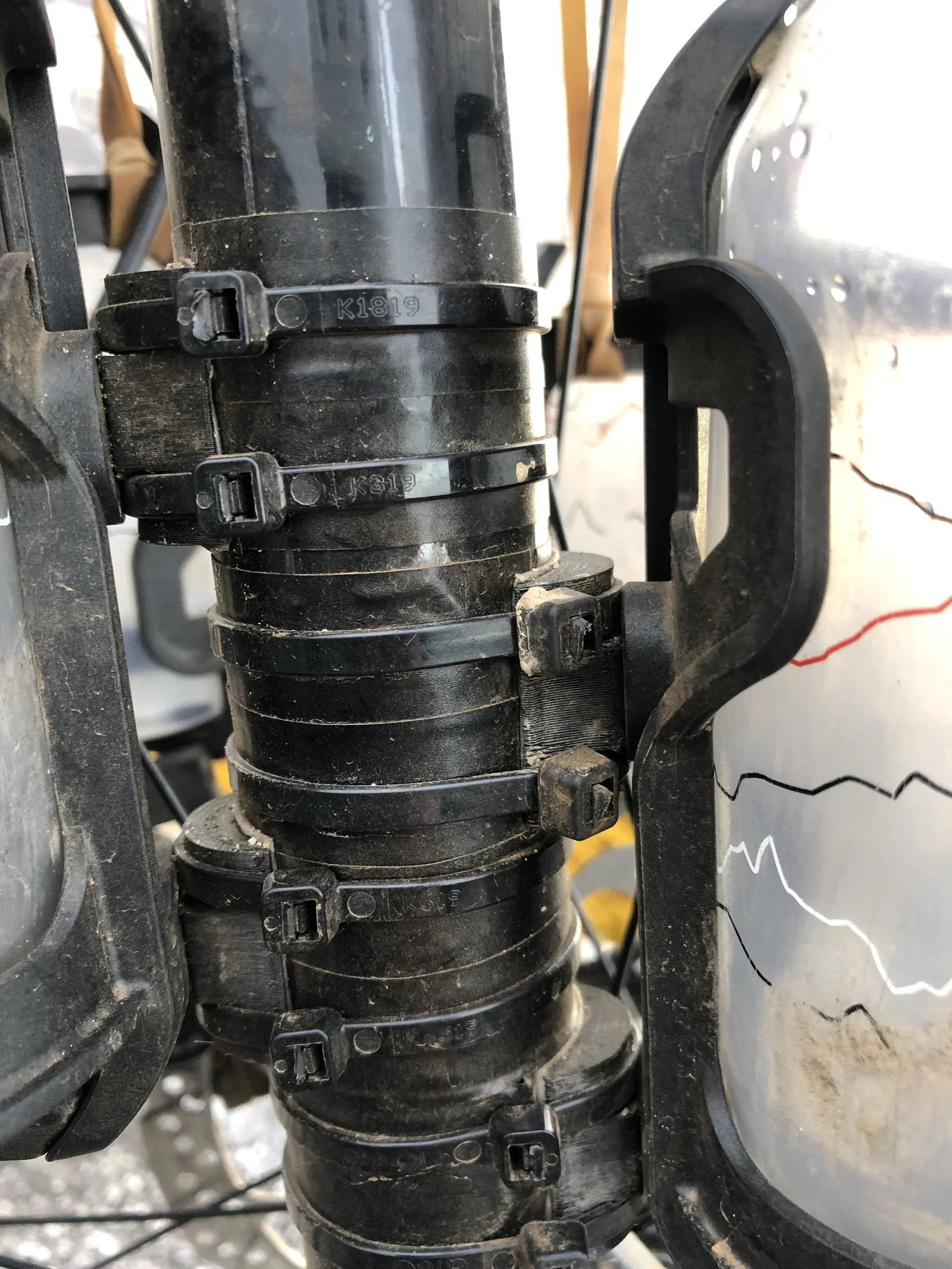

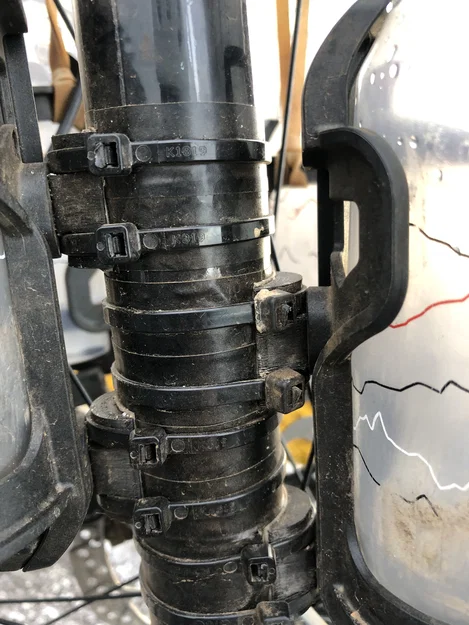

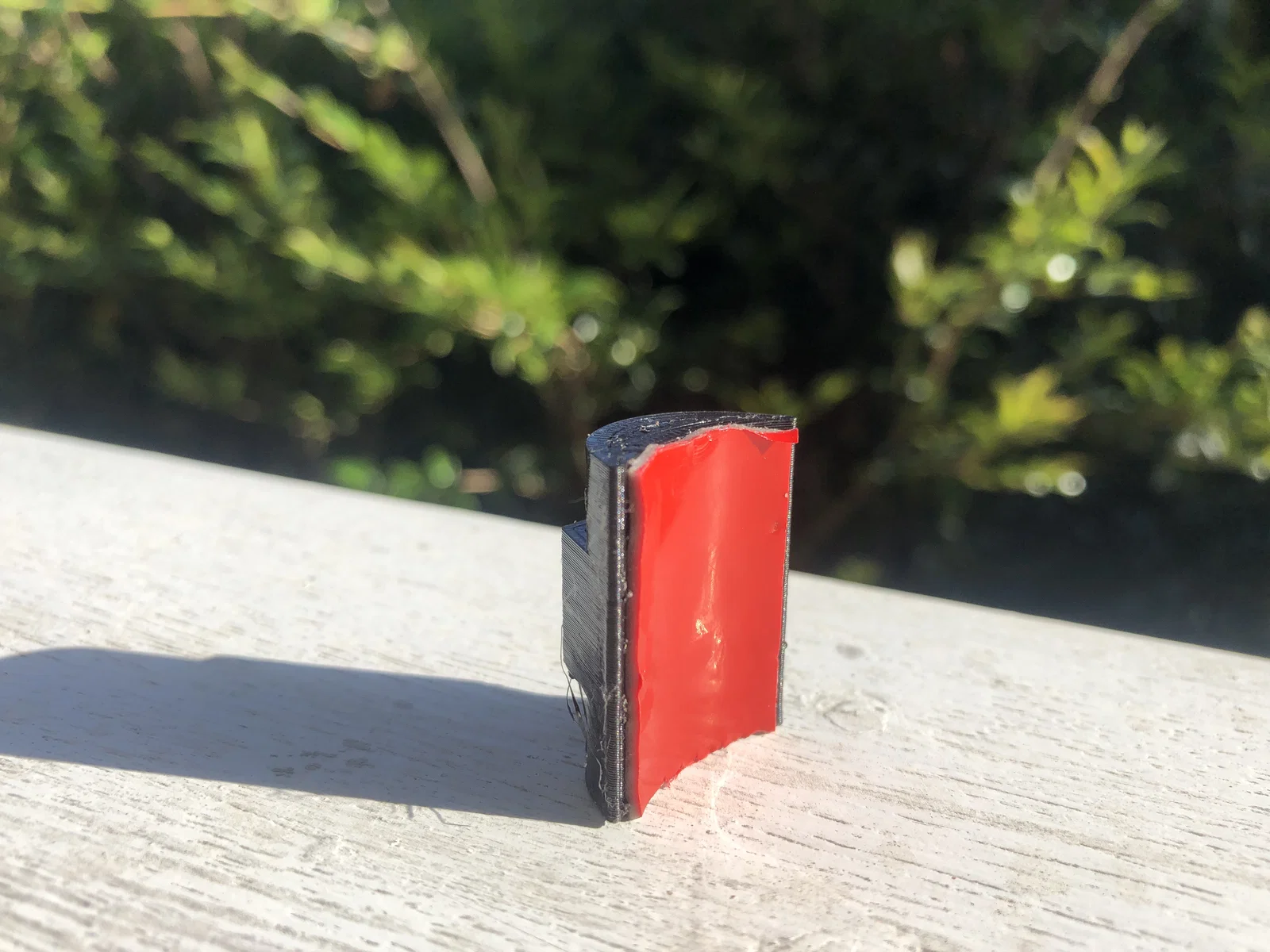

Bạn hãy đo đường kính của ống muốn gắn (với các ống lớn hoặc ống có đường kính thay đổi như trên khung xe, dùng thước đo bán kính sẽ chính xác nhất), sau đó tải file kích thước tương ứng về in. Nhẹ nhàng đóng đai ốc vào bằng búa, cắt một miếng băng keo xốp dán vào mặt sau - bước này giúp bám dính tốt hơn và dễ lắp đặt hơn. Sau đó, dùng dây rút để siết chặt ngàm vào ống. Mình thường lót thêm một lớp băng keo điện chất lượng tốt ở dưới để bảo vệ lớp sơn xe và tránh để lại vết keo dính. Xem thêm ảnh để biết ví dụ chi tiết.

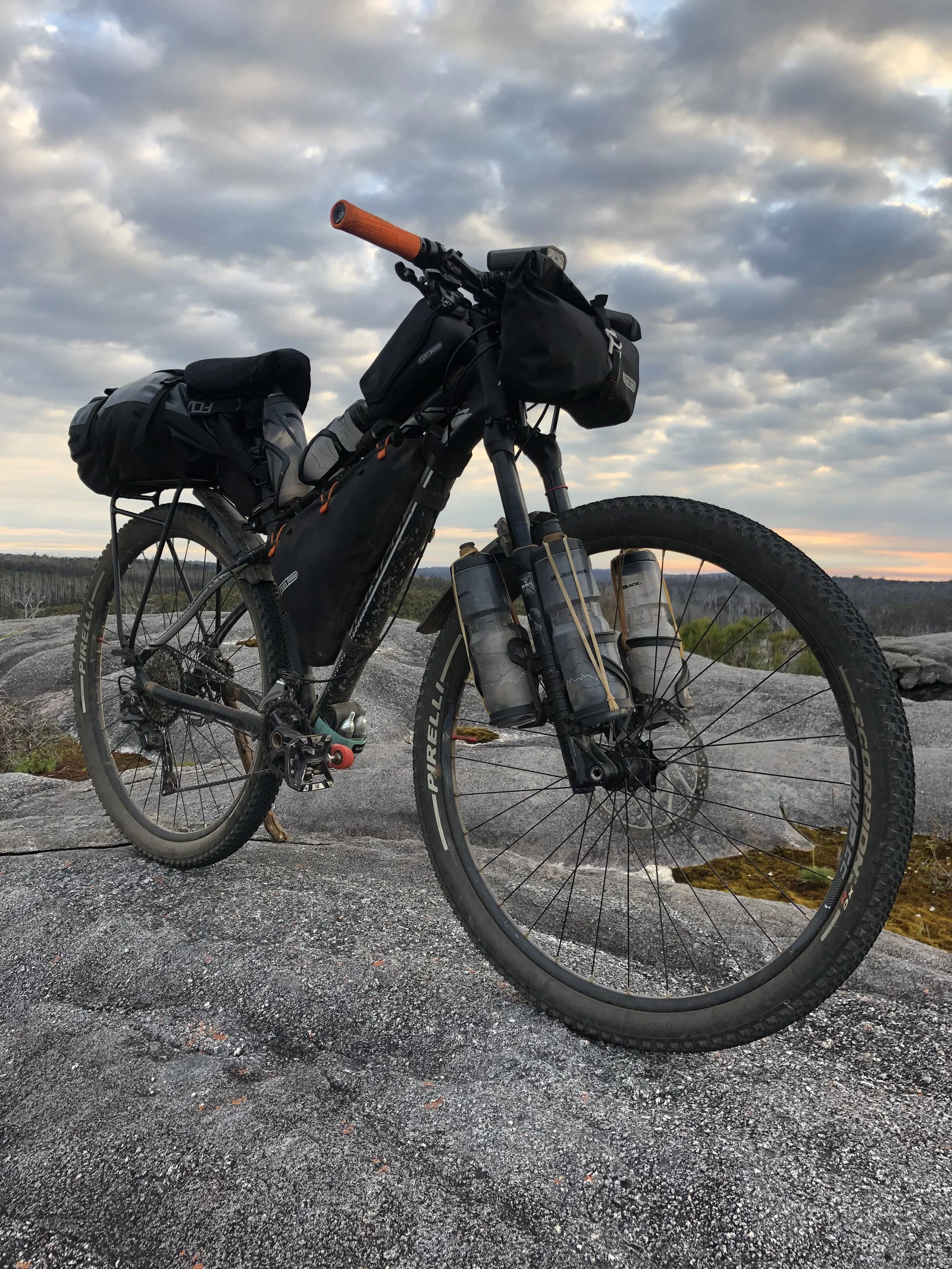

Bộ ngàm của mình đã dùng được hơn 18 tháng và đi hàng ngàn km trên các cung đường MTB gồ ghề mà không gặp vấn đề gì. Mình chỉ làm hỏng một cái duy nhất khi gặp va chạm mạnh khiến ghi-đông đập vào bình nước trên gióng ngang với toàn bộ trọng lượng chiếc xe đè lên. Hãy sử dụng hợp lý, dù sao nó cũng chỉ là đồ nhựa, mình chưa thử gắn các loại giá chở hàng nặng hoặc tải trọng trên 1kg - nếu đồ cồng kềnh hoặc nặng, hãy dùng nhiều ngàm hơn.

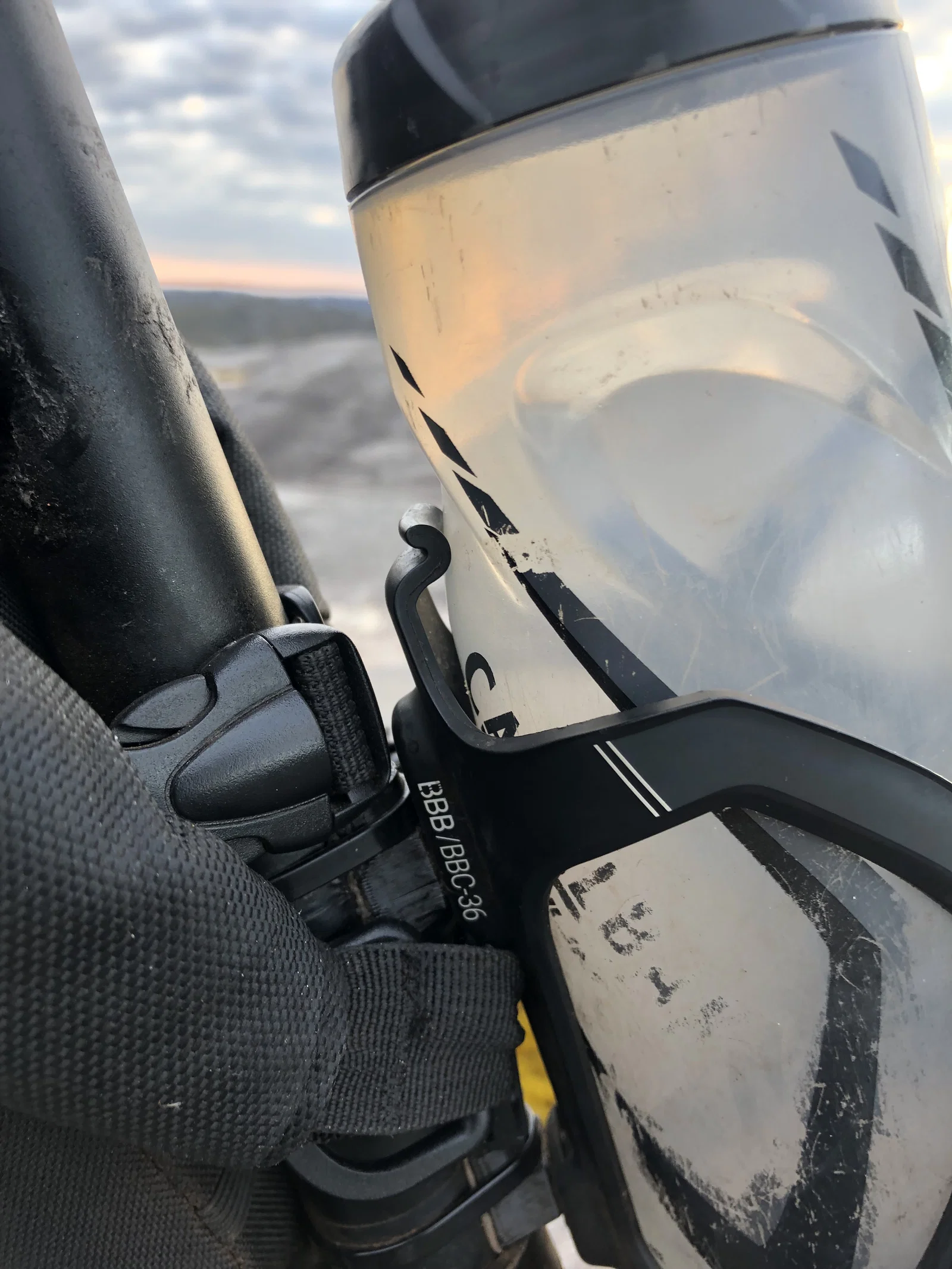

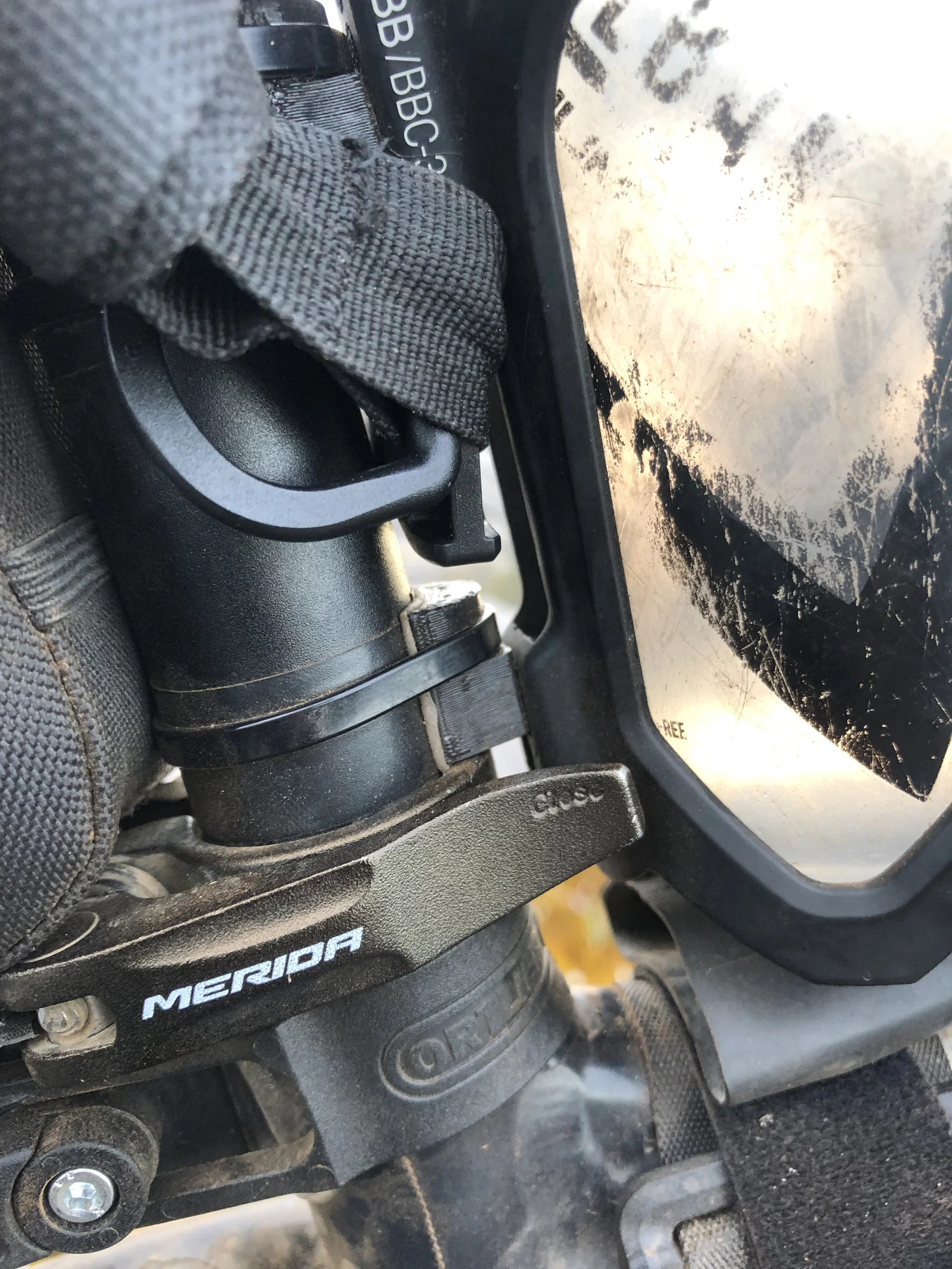

Sắp tới mình sẽ cập nhật thêm file cho phiên bản "half height" (chiều cao một nửa) như trong hình chụp ở phần dưới cọc yên.

Mình đã cung cấp nhiều kích thước từ 16.2mm (mức tối thiểu cho thiết kế này) đến 175mm (giới hạn thực tế của dây rút). Nếu cần kích thước khác, bạn có thể chỉnh sửa file FreeCAD đính kèm, chỉ cần thay đổi ô A1 trong bảng tính thành đường kính ống mong muốn. Lưu ý: đây là file thiết kế đơn giản, nên tránh thay đổi đường kính quá lớn kẻo làm hỏng mô hình.

Không sử dụng AI để thiết kế mô hình này.
