Bộ chuyển đổi Toolhead cho Revo Voron trên V-Core 3.2H 3.1
Bạn muốn tận dụng Revo Voron trên V-Core 3.1 cho đợt nâng cấp lên V-Core 3.2H với Toolhead V-Core 4? Đây là giải pháp adaptor giúp bạn lắp đặt dễ dàng, bù đắp sự khác biệt về kích thước tản nhiệt so với đầu in Rapido.
Mô tả

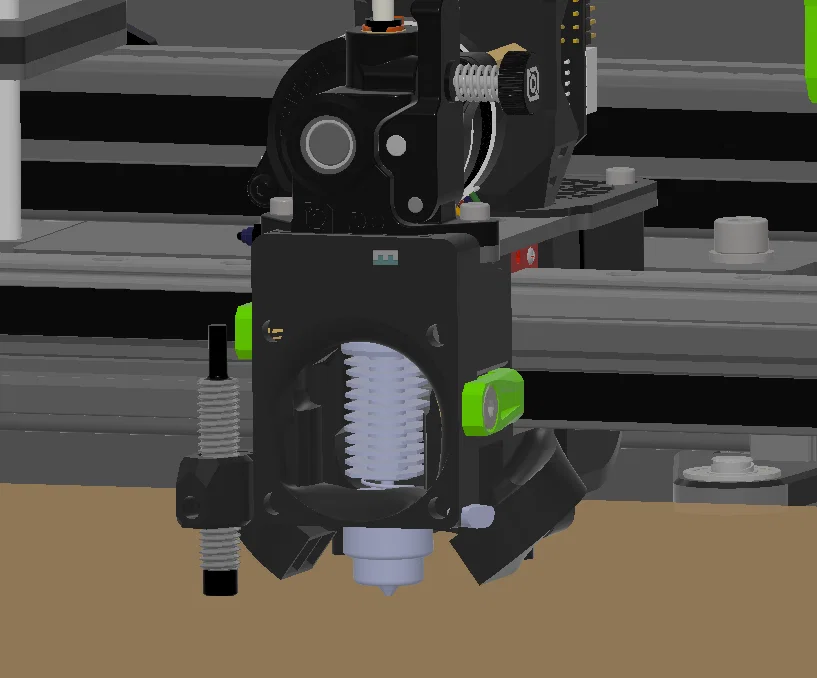

Đội hình đang chạy ngon lành thì không cần phải thay đổi gì cả. Vì mình rất ưng ý với thiết lập Revo Voron trên hệ thống EVA3 của con Rat Rig V-Core 3.1, nên mình muốn tận dụng lại nó cho đợt nâng cấp lên Rat Rig V-Core 3.2H cùng bộ Toolhead mới của V-Core 4.

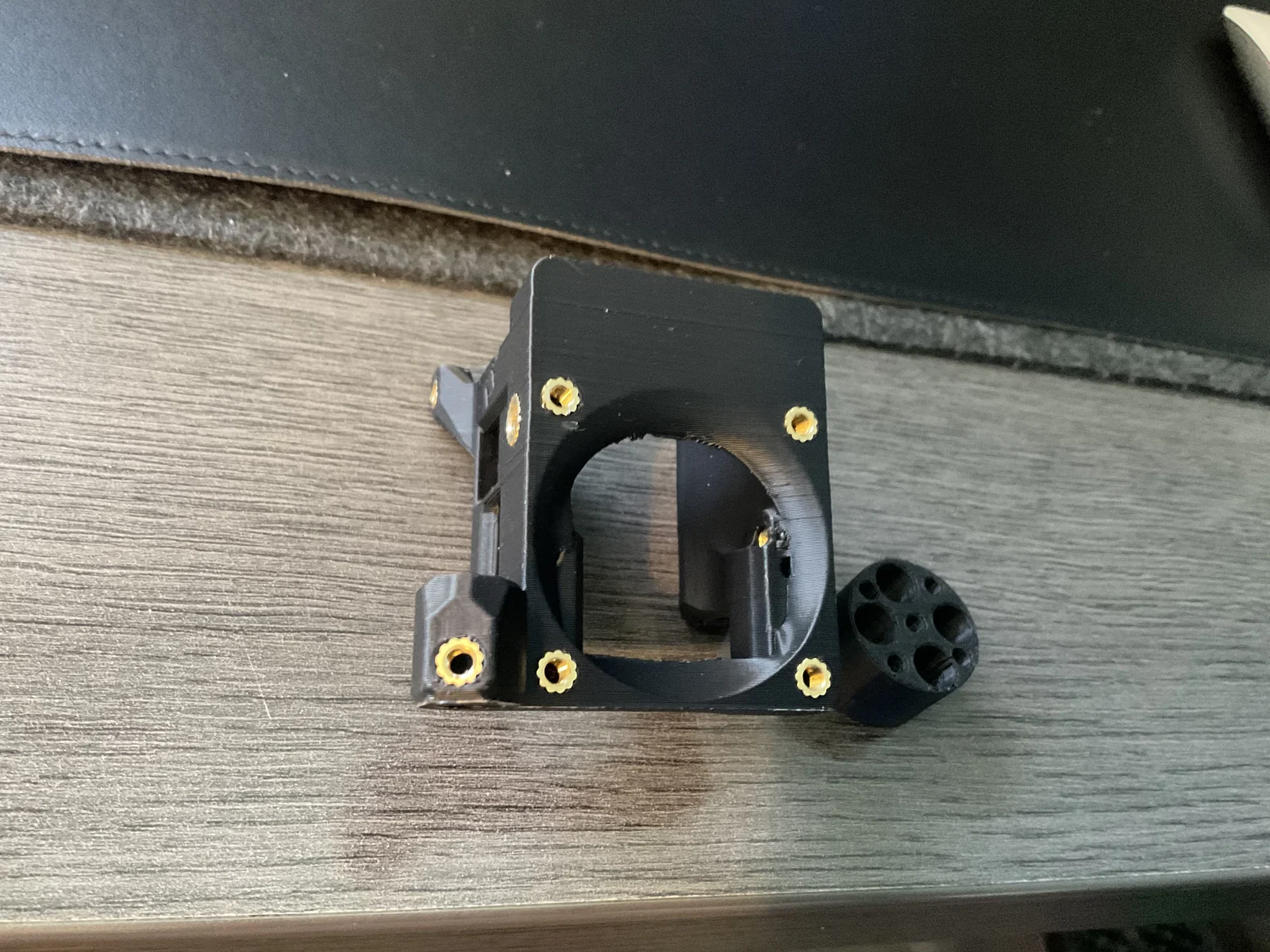

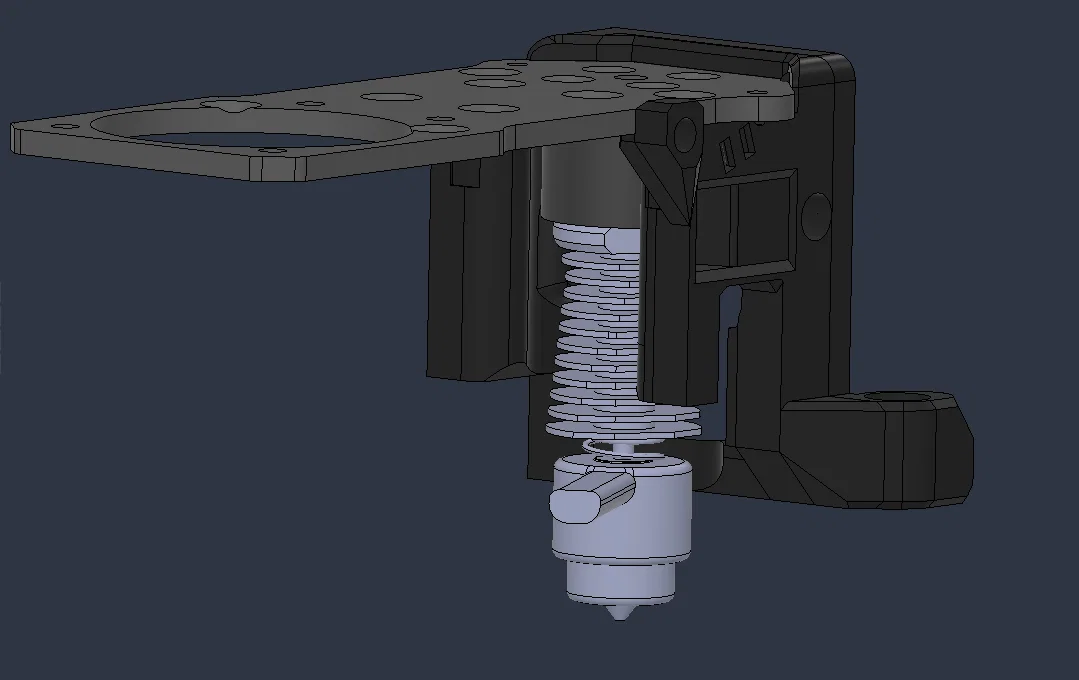

Để làm được việc này, mình đã thiết kế một miếng đệm (adaptor) nhằm bù đắp độ chênh lệch về chiều dài tản nhiệt và khoảng cách lỗ bắt ốc so với đầu in Rapido (loại mà mình đã chuyển sang dùng trước đó).
Bạn sẽ cần chuẩn bị những phụ kiện sau:
- 4 x M2.5 heat-set inserts để gắn adaptor vào tấm Toolhead Plate
- 4 x ốc M2.5x15 hoặc 16 (loại đầu bằng/countersink) dài hơn
- 4 x ốc M3 x 10 để bắt tản nhiệt Revo vào miếng adaptor
