Vỏ Raspberry Pi 5 hỗ trợ nâng cấp bo mạch mở rộng nguồn 52Pi PD

Mình dùng Raspberry Pi 5 làm thiết bị phát đa phương tiện khi đi du lịch, nên mình cần một cách để cấp nguồn cho nó từ nguồn 12V khi ở ngoài lưới điện.

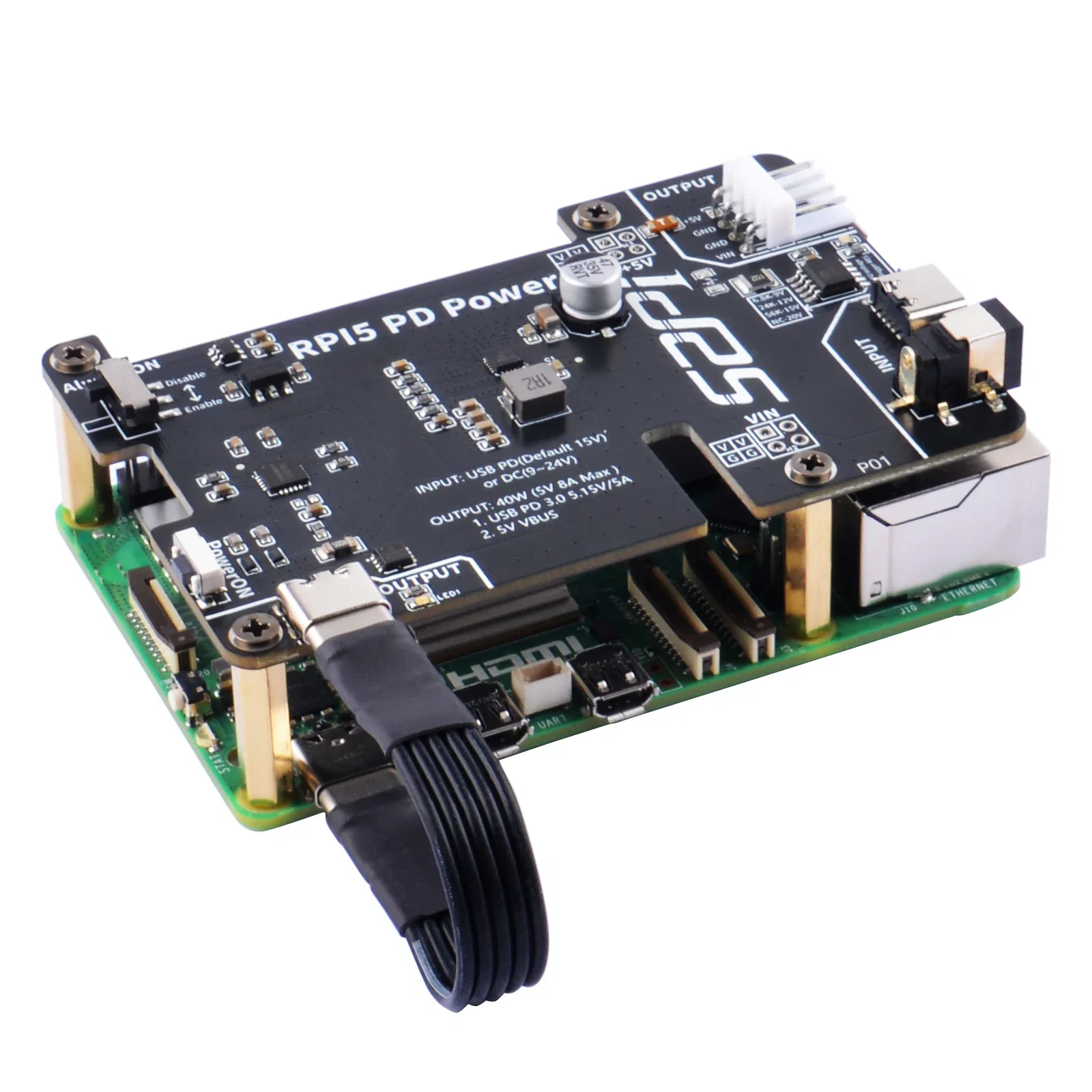

Mình chọn bo mạch mở rộng nguồn 52Pi PD vì nó cho phép cấp nguồn cho Raspberry Pi 5 sử dụng điện áp đầu vào 9-24V, đồng thời cung cấp nguồn 5.1V 5A ổn định cho Pi mà không cần dùng củ sạc zin của Raspberry Pi. Thiết lập này cực kỳ phù hợp cho những ai muốn cấp nguồn cho Pi 5 từ nguồn điện 12V trên xe, chẳng hạn như xe hơi, caravan, RV, tàu thuyền, v.v.

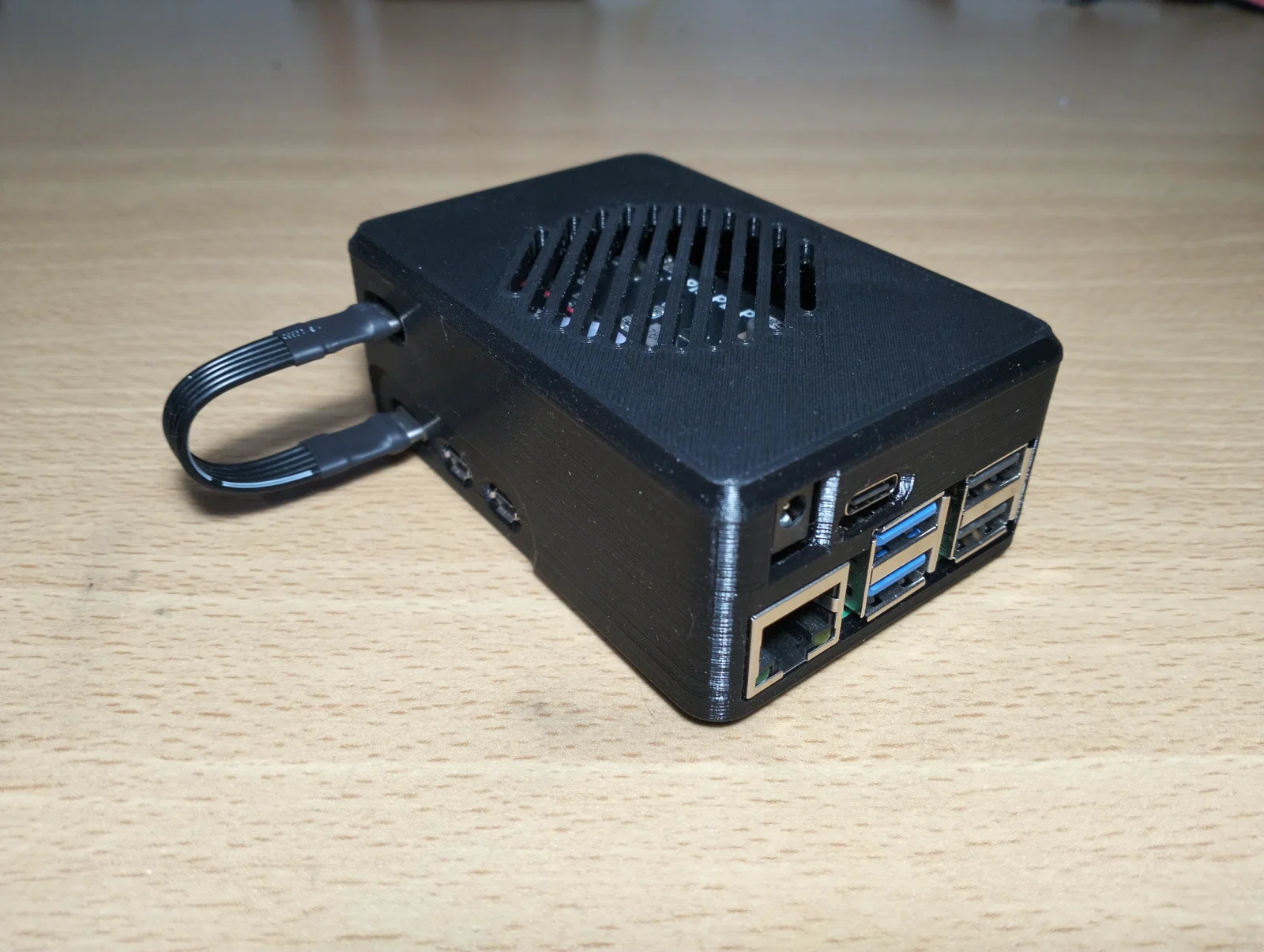

Phần vỏ mình đăng tải là bản remix từ một thiết kế có sẵn mà mình đã tùy chỉnh để gắn vừa bo mạch 52Pi. Bạn sẽ cần dùng 4 ốc M2.5x8mm để cố định Pi5 vào phần vỏ dưới. Ốc sẽ bắt xuyên qua đáy vỏ/Pi vào các trụ đồng đi kèm với bo mạch mở rộng.

Bo mạch mở rộng cần được đưa vào phần vỏ trên theo một góc hơi nghiêng do các chân cắm nguồn nhô ra khỏi mép bo mạch. Mình thấy cách dễ nhất là: (1) lắp ráp Pi và bo mạch mở rộng lại với nhau bằng 4 trụ đồng và 8 ốc đi kèm, (2) đưa nguyên cụm vào phần vỏ trên, (3) tháo 4 ốc giữ Pi vào trụ đồng, (4) úp phần vỏ dưới vào Pi, sau đó (5) vặn ốc xuyên qua vỏ dưới/Pi vào các trụ đồng bằng 4 ốc M2.5x8mm bổ sung.

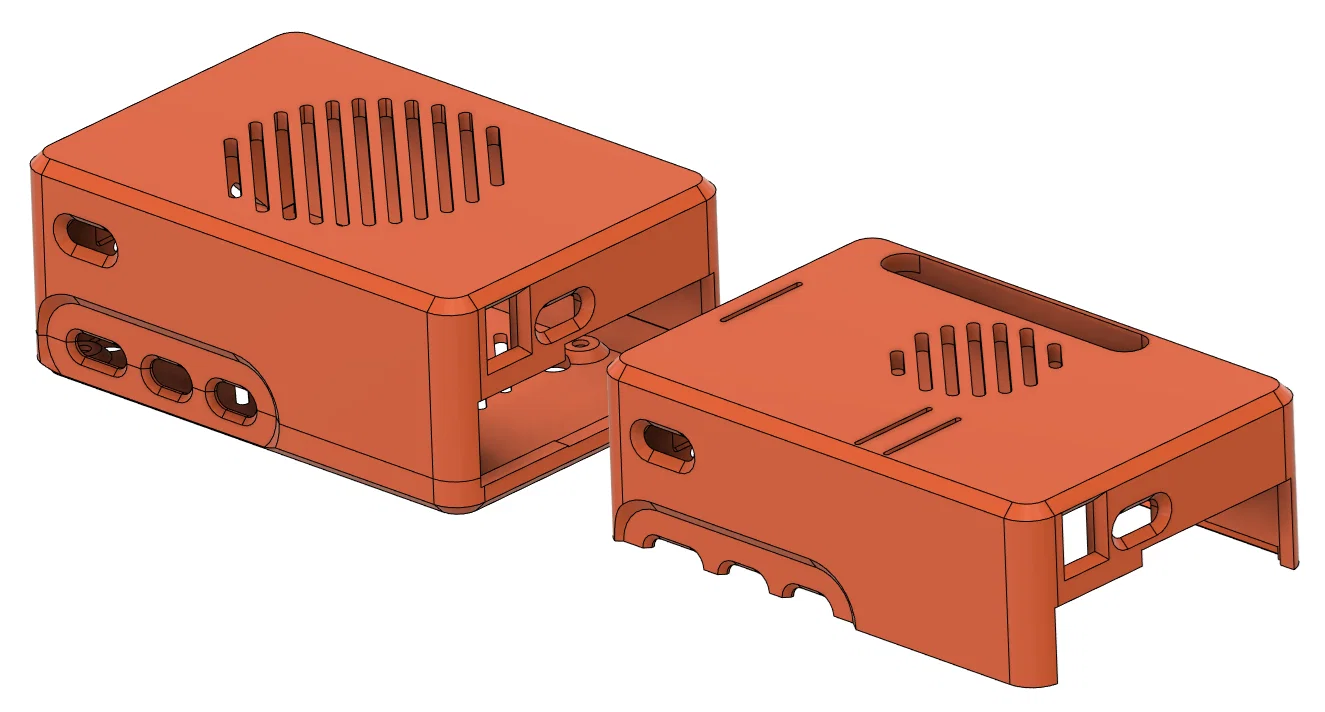

Mình có thêm 2 kiểu vỏ trên - Một bản là biến thể của thiết kế gốc có chừa lỗ truy cập chân GPIO, v.v., và thiết kế thứ hai chỉ có một lỗ thông gió lớn ở phía trên.

Liên kết đến trang sản phẩm 52Pi: https://52pi.com/products/52pi-pd-power-extension-adapter-board-for-raspberry-pi-5

*Mình đã mua bo mạch mở rộng này từ cửa hàng chính thức của 52Pi trên AliExpress. Mình thấy mua theo cách này giá rẻ hơn.
