Bánh xe đỡ cho bàn cưa gập ZAG

Cập nhật nhỏ:

Sau khi sử dụng cái này một thời gian, tôi đã thực hiện thay đổi dựa trên kinh nghiệm sau: Tôi khuyên nên chia con lăn thành hai hoặc nhiều mảnh (với số lượng vòng bi và giá đỡ bổ sung phù hợp, tất nhiên!). Điều này giúp dễ dàng xử lý chi tiết công việc trong những trường hợp hiếm hoi mà bạn không đặt con lăn vuông góc với bàn.

Đây là một con lăn ra khỏi bàn cưa đơn giản, được thiết kế để đặt trên đỉnh của một cái giá cưa gập ZAG.

Tôi có một bàn cưa tròn Ryobi. Nó không mới khi tôi mua, và nó đã trải qua một cuộc sống khá khó khăn. Nhưng với tư cách là một thợ mộc đam mê, nó là một cứu cánh tuyệt đối trong xưởng, và tôi yêu nó vô cùng (đặc biệt là kể từ khi tôi đã sửa nút "dừng" - xem các thiết kế khác của tôi).

Với một công cụ như thế này, an toàn là điều tối quan trọng. Ông tôi đã mất hai ngón tay trên một bàn cưa, và không nhận ra cho đến khi ông vẫy tay chào tạm biệt sếp! (Đối với những người ở ngoài Vương quốc Anh: Dấu V có nghĩa là "Cút đi" hoặc "Cút khỏi đây" ở đây)

Vậy, quay lại vấn đề: Bất kỳ ai có bàn cưa di động sẽ nói với bạn rằng việc xử lý các tấm ván dài, một mình, là một trải nghiệm gây căng thẳng. Khi gỗ đi qua mép sau của mặt bàn, trọng lực bắt đầu phát huy tác dụng. Mép sau của bàn trở thành một điểm tựa, và chi tiết công việc cư xử như một cái bập bênh bằng cách cố gắng nâng phần của chi tiết công việc gần với phía trước bàn - chính vào thời điểm ngón tay của bạn gần nhất với lưỡi cưa.

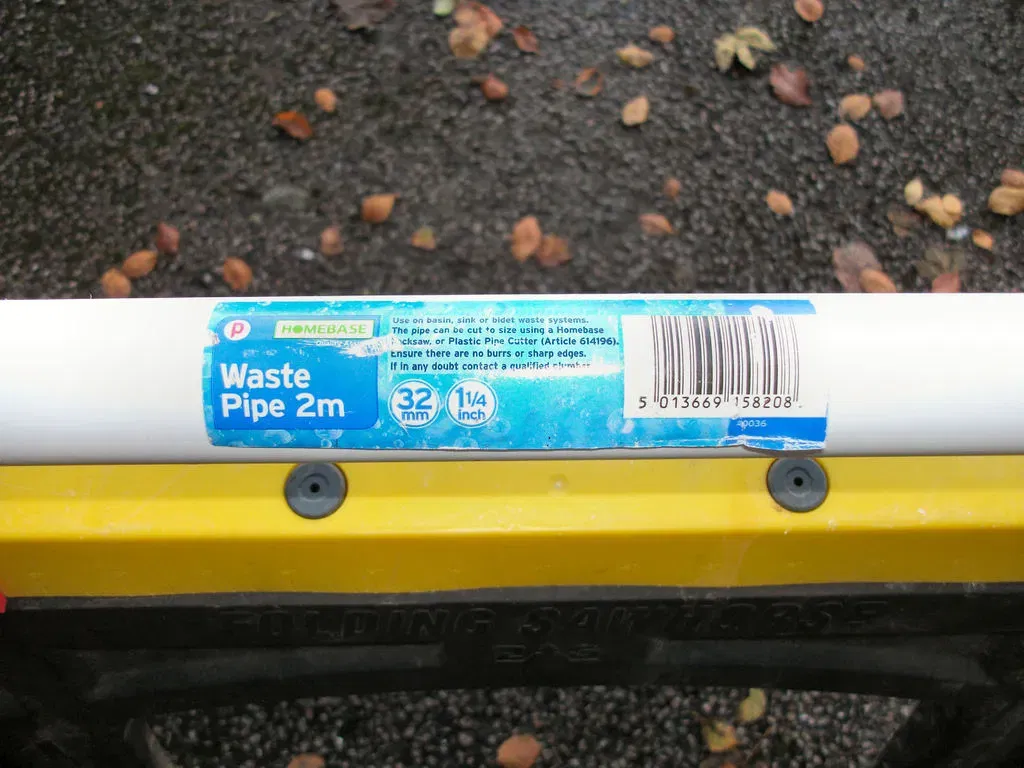

Tôi đã có một vài cái giá cưa ZAG mà tôi mua khoảng 15 năm trước, một ít ống thải inch và một phần tư, một số vòng bi 608 (rất) rẻ và kém chất lượng, một ít thanh ren, và một máy in 3D. Giá mà có cách nào đó để ghép chúng lại với nhau để tạo thành một loại hỗ trợ lăn để mang chi tiết công việc khi nó rời khỏi mặt sau của bàn cưa!!

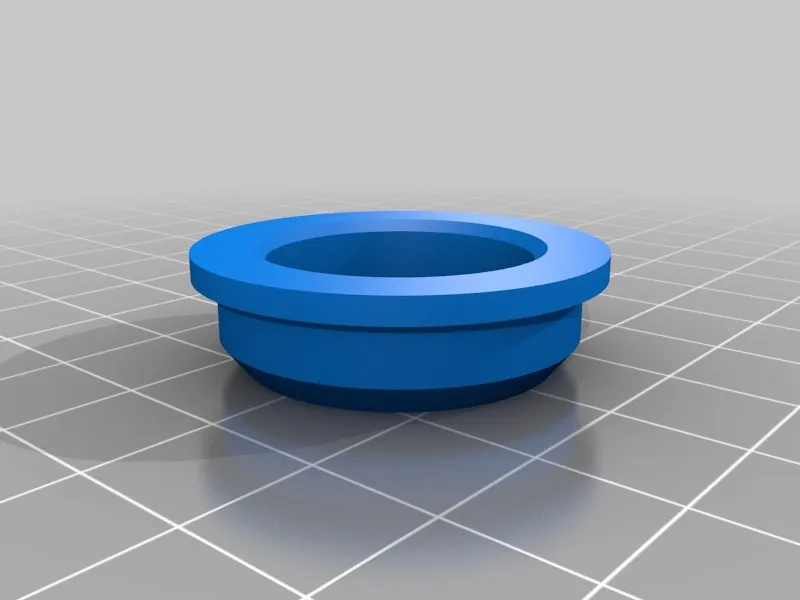

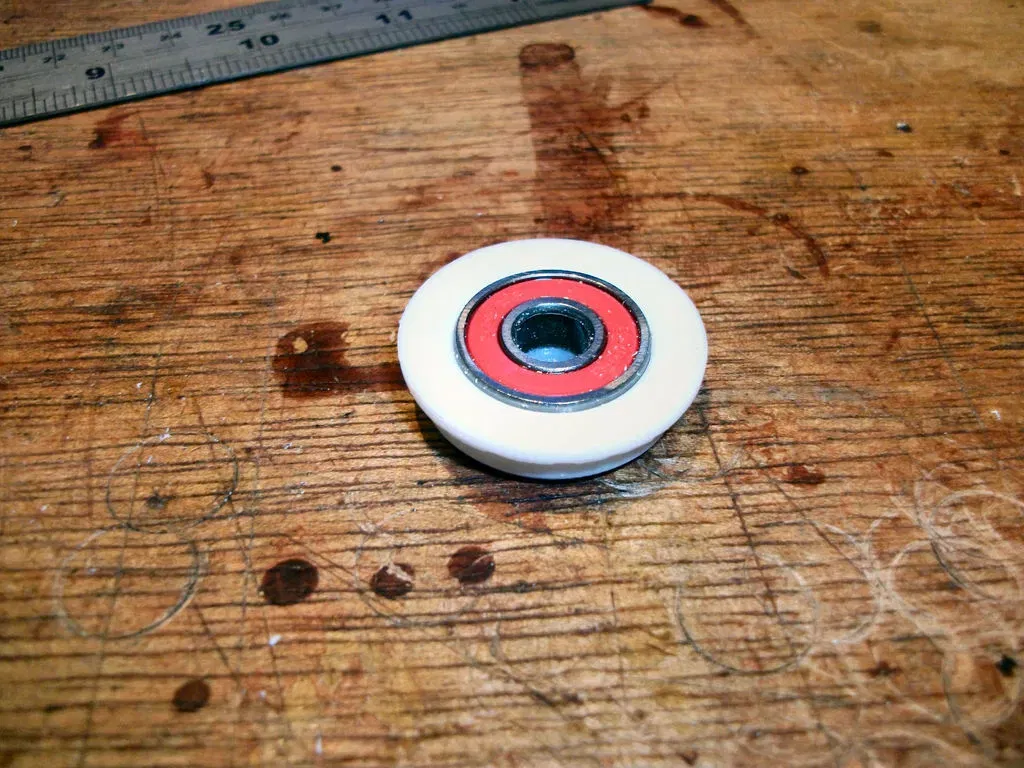

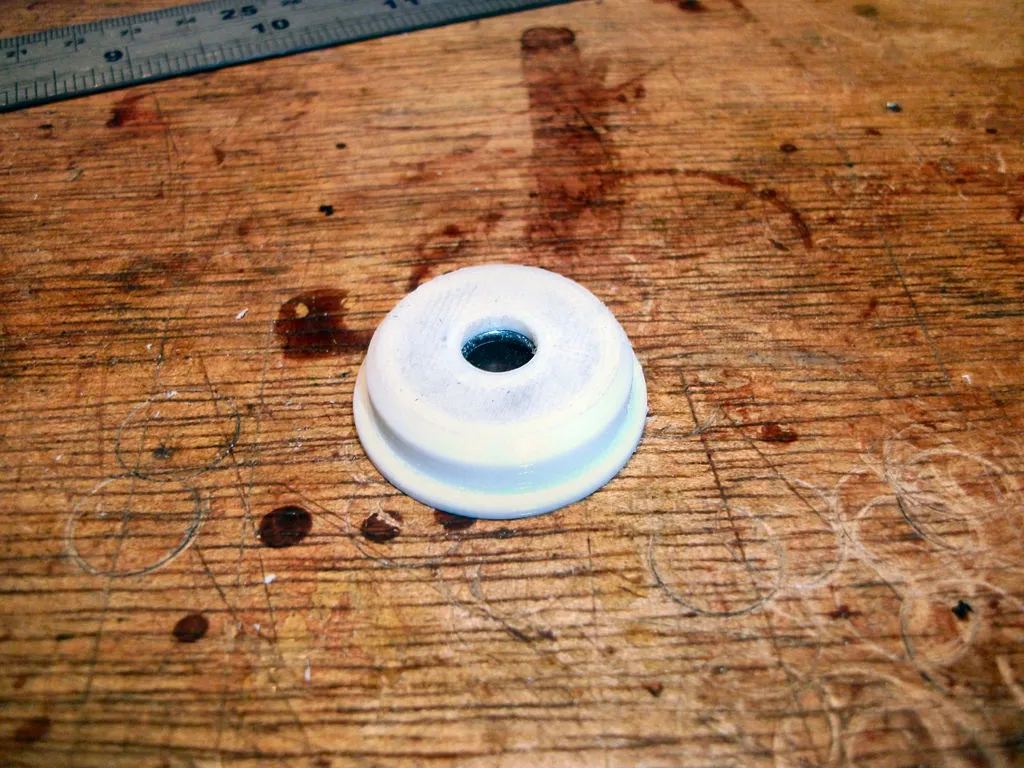

Hóa ra là có; In hai giá đỡ vòng bi để trượt vào các đầu của ống thải, và chèn các vòng bi vào. Sau đó, đặt thanh ren qua các trung tâm vòng bi và cố định mỗi bên bằng một vòng đệm và đai ốc khóa, điều chỉnh để ống quay tự do.

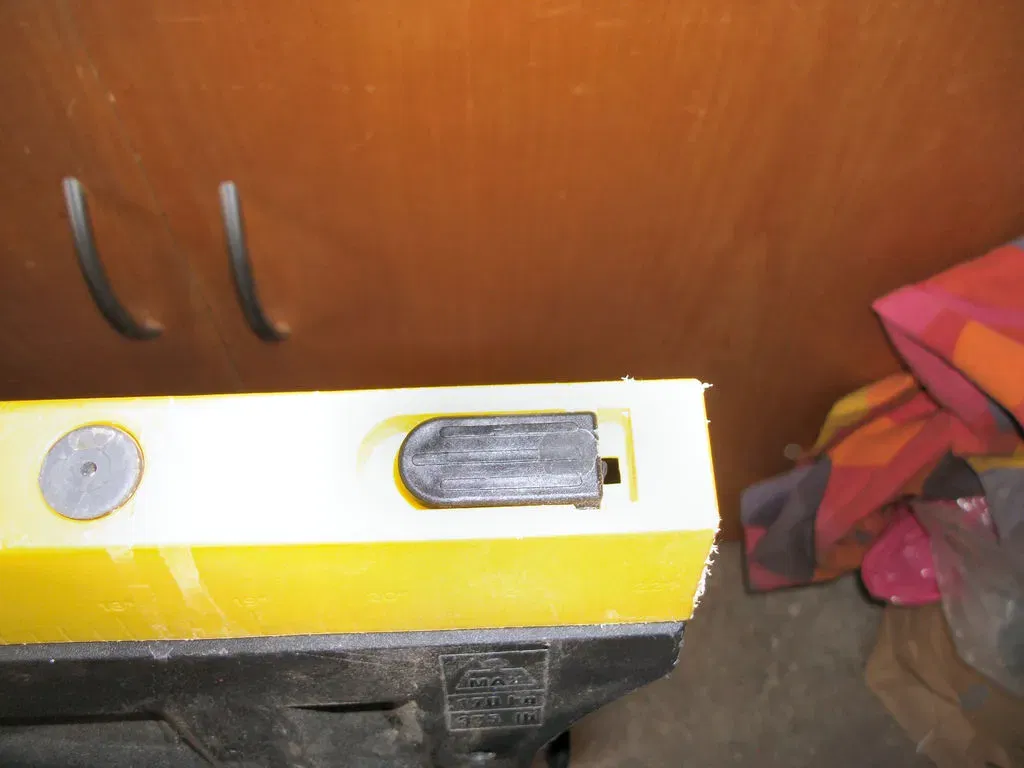

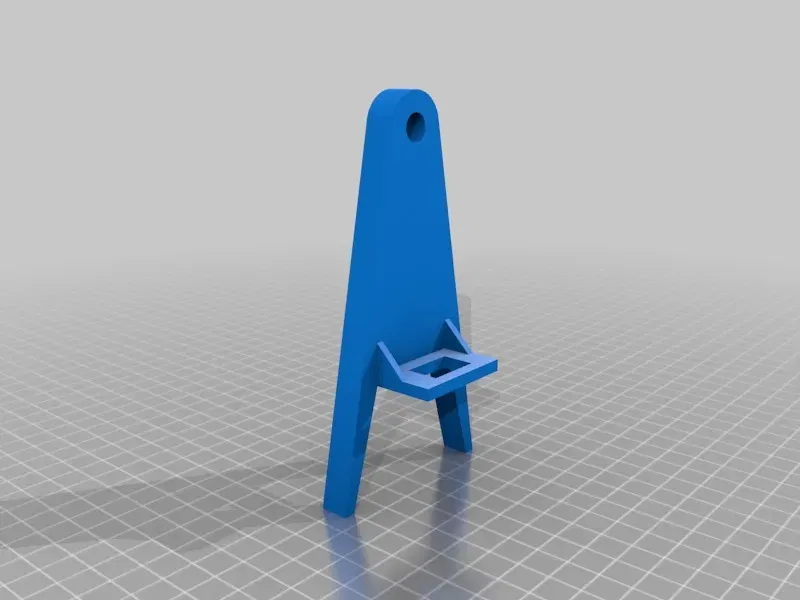

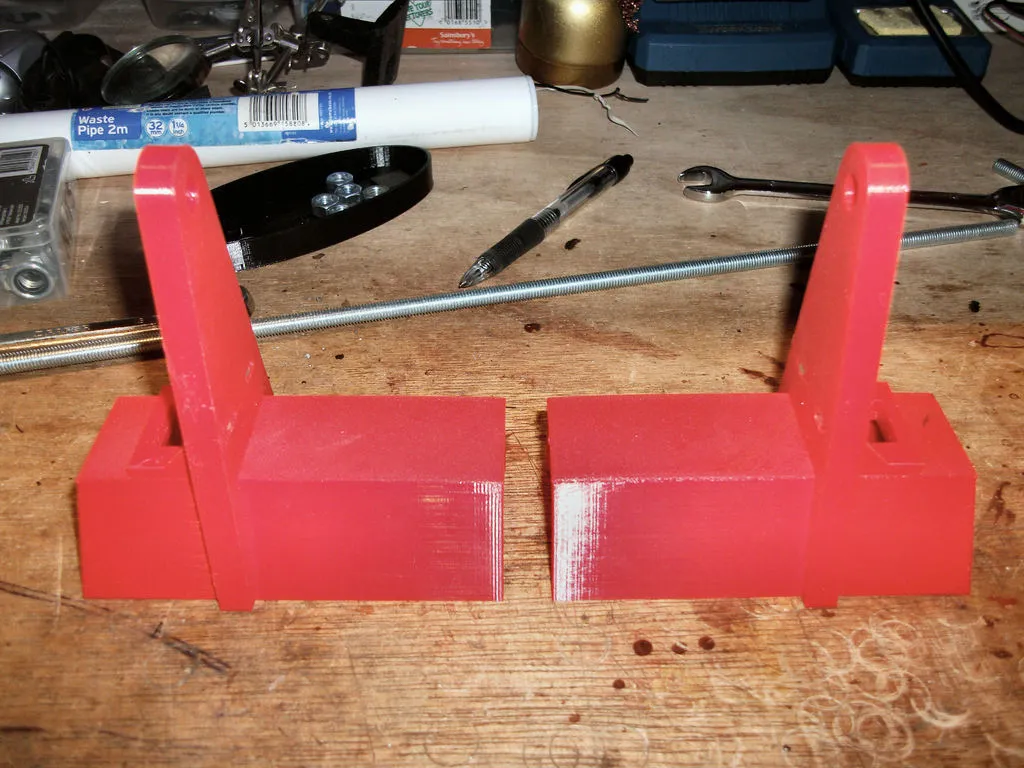

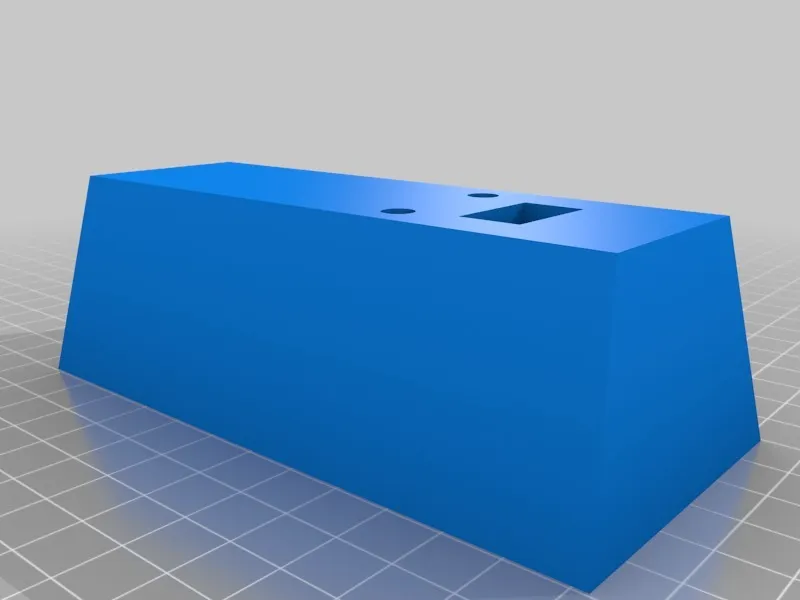

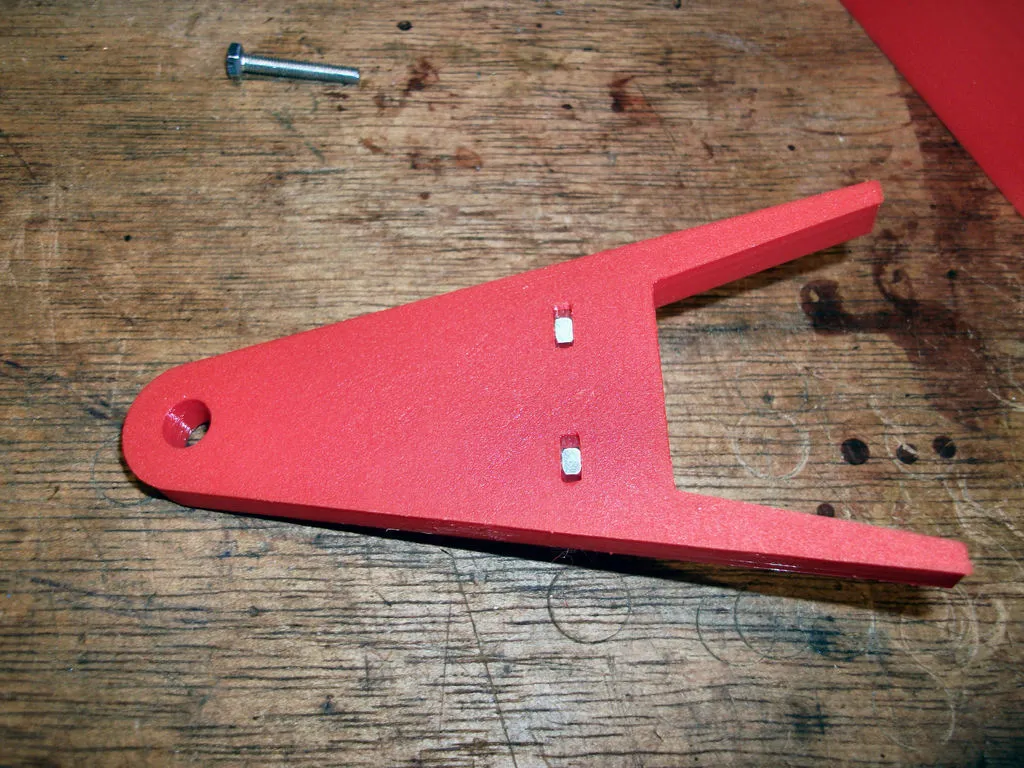

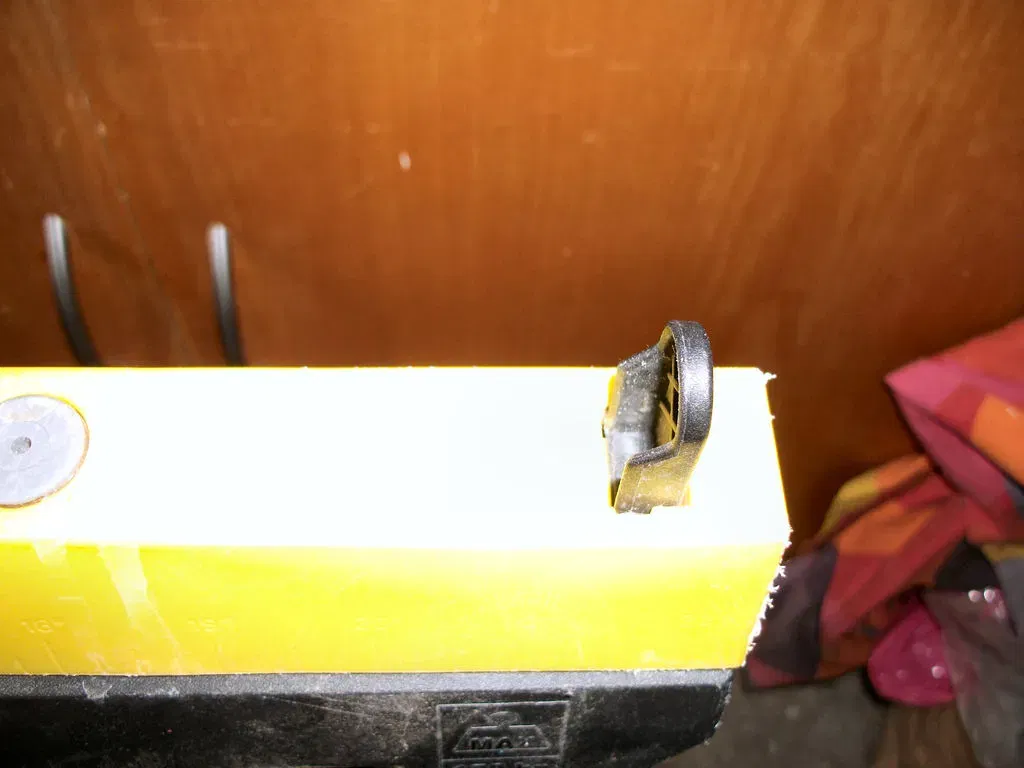

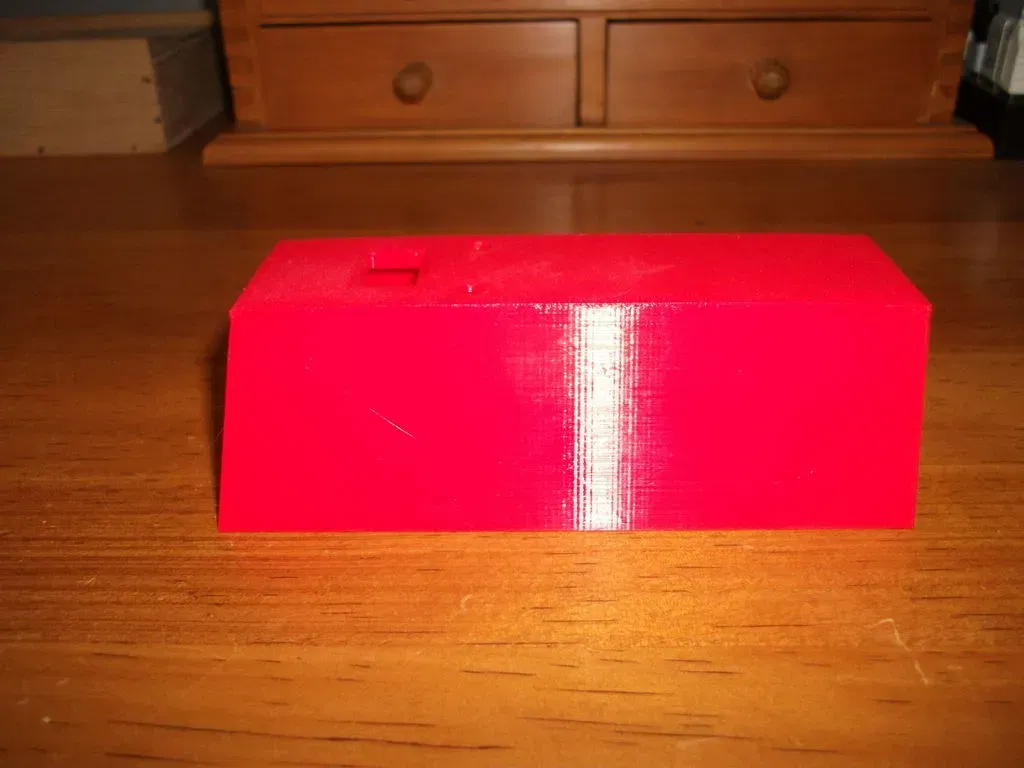

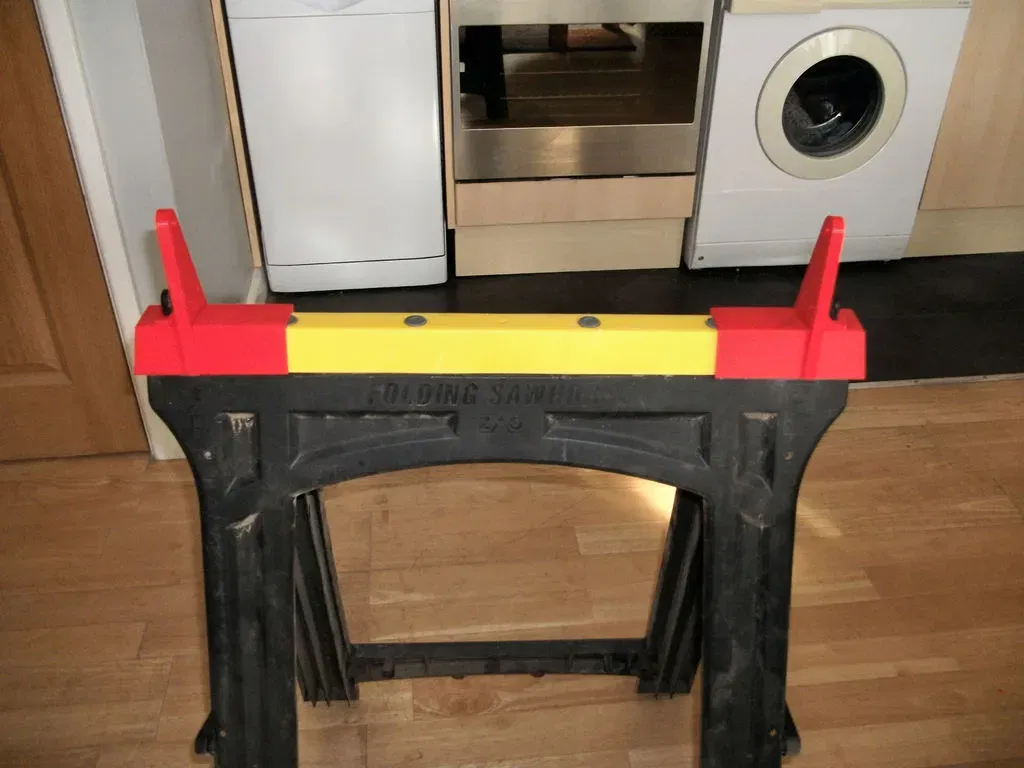

Bây giờ in hai cái yên, một cái cho mỗi đầu của cái giá cưa. Các cái yên được thiết kế để vừa vào các giá đỡ bản lề nằm trên đầu của cái giá cưa, và (hy vọng) sẽ không cần bất kỳ phụ kiện nào khác. Bây giờ in hai cái yên-lái để giữ các đầu của các thanh ren. Bắt chúng vào các cái yên bằng các đai ốc giữ chặt (và một ít keo nếu bạn muốn). Thêm hai đai ốc khóa nữa để giữ các cụm này ở mỗi đầu của thanh ren, và... Xong việc!

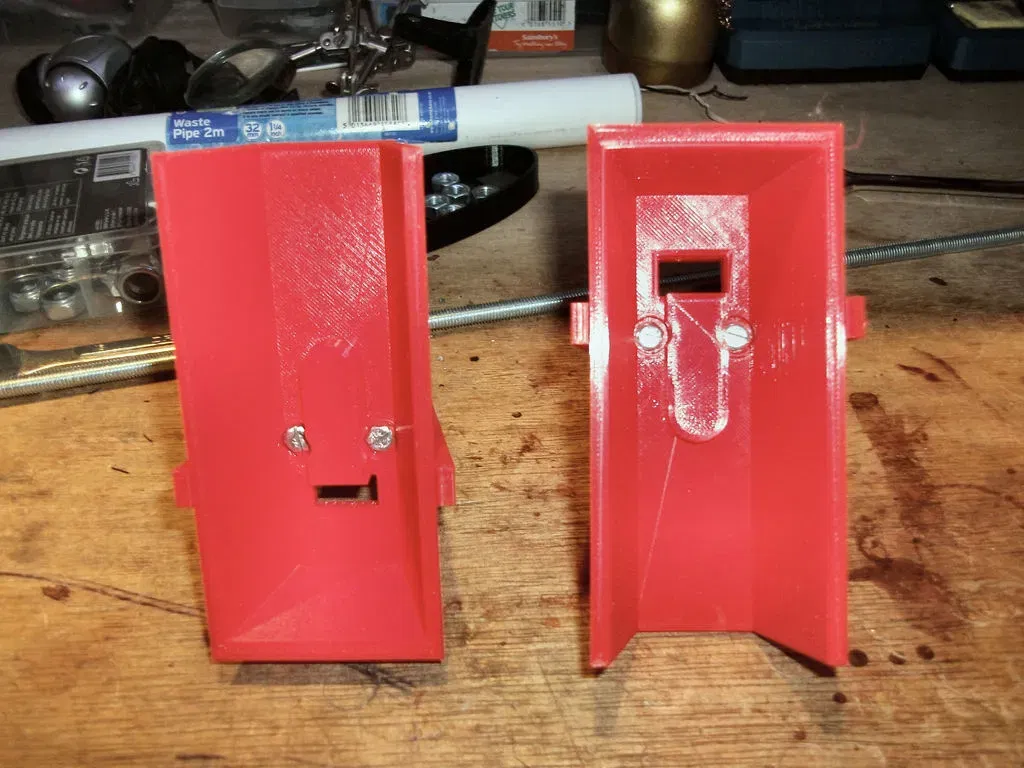

Tôi đã thiết kế các cái yên để sử dụng các bu lông đầu phẳng. Nhưng khi tôi bắt đầu lắp ráp, tôi nhận ra rằng tôi không có cái nào! Vì vậy, tôi đã cắt một rãnh vào mỗi đầu bu lông. Không lý tưởng, nhưng nó đã hoạt động. Vì vậy, tôi gọi đó là một chiến thắng!

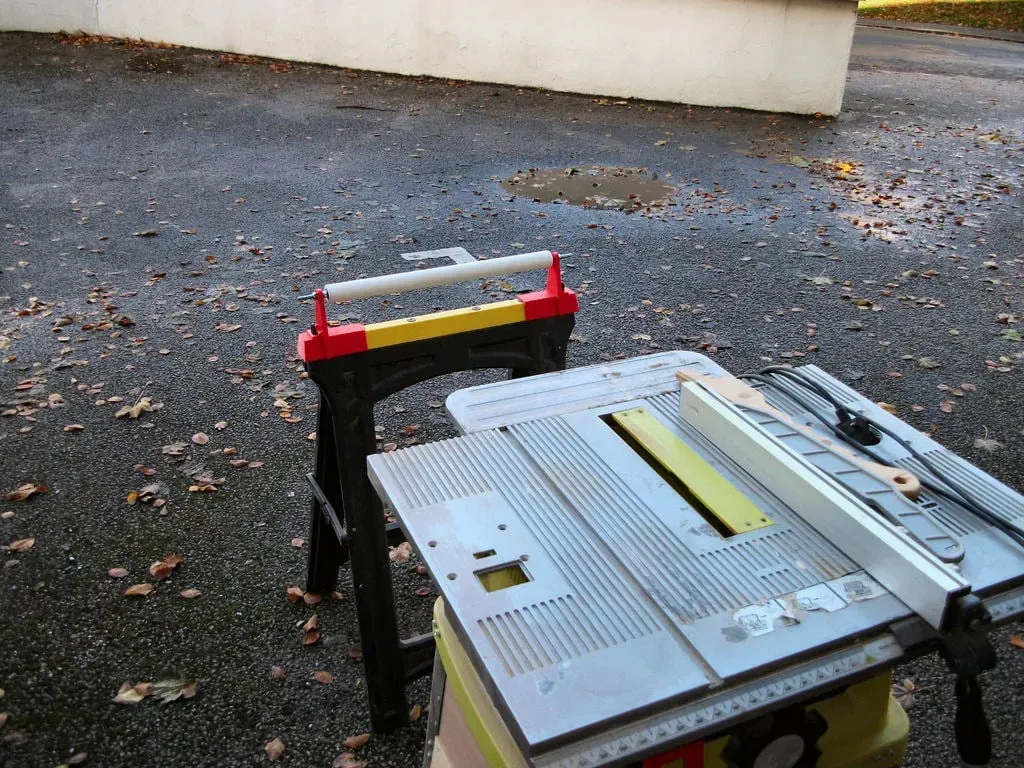

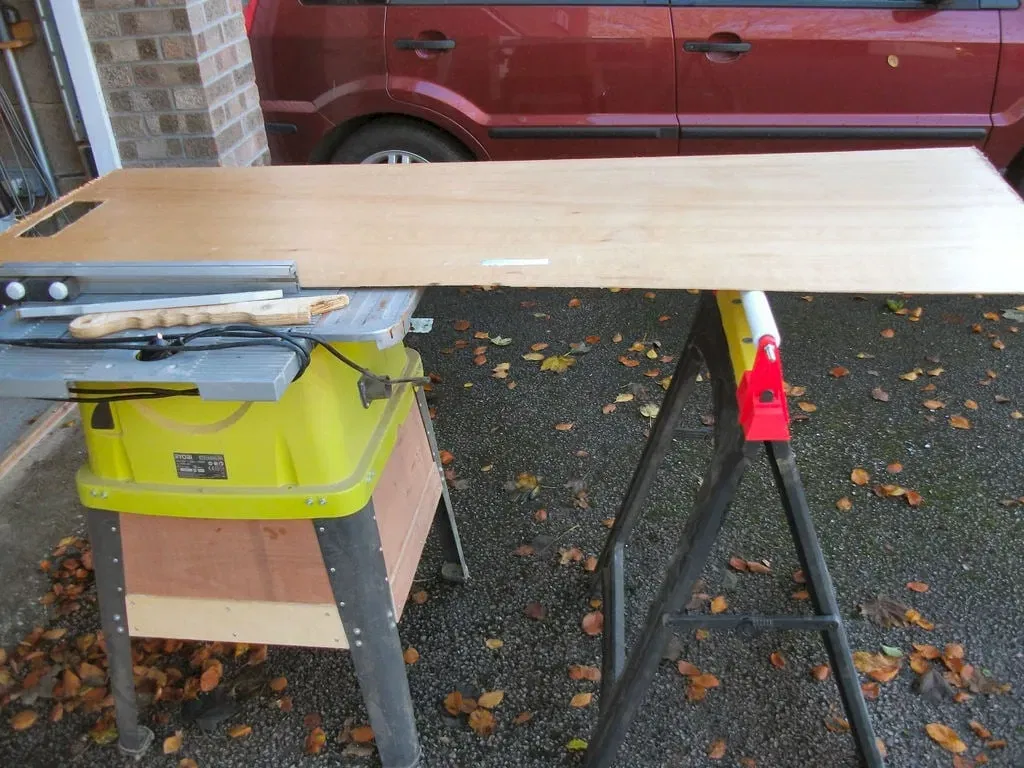

Nó dường như hoạt động tốt (mặc dù tôi chỉ thử nghiệm trên gỗ nhẹ cho đến nay). Khi không sử dụng, nó đơn giản chỉ cần được nâng lên và có thể được lưu trữ ở một vị trí thuận tiện.

Cũng có một lợi ích tốt hơn nhiều, và hoàn toàn không lường trước được:

Tôi giờ đây có thể nói, với hoàn toàn trung thực, rằng tôi giữ một con lăn trong gara của mình!
