Giá treo VESA cho Minisforum HX99G mini PC gắn màn hình hoặc tay đỡ

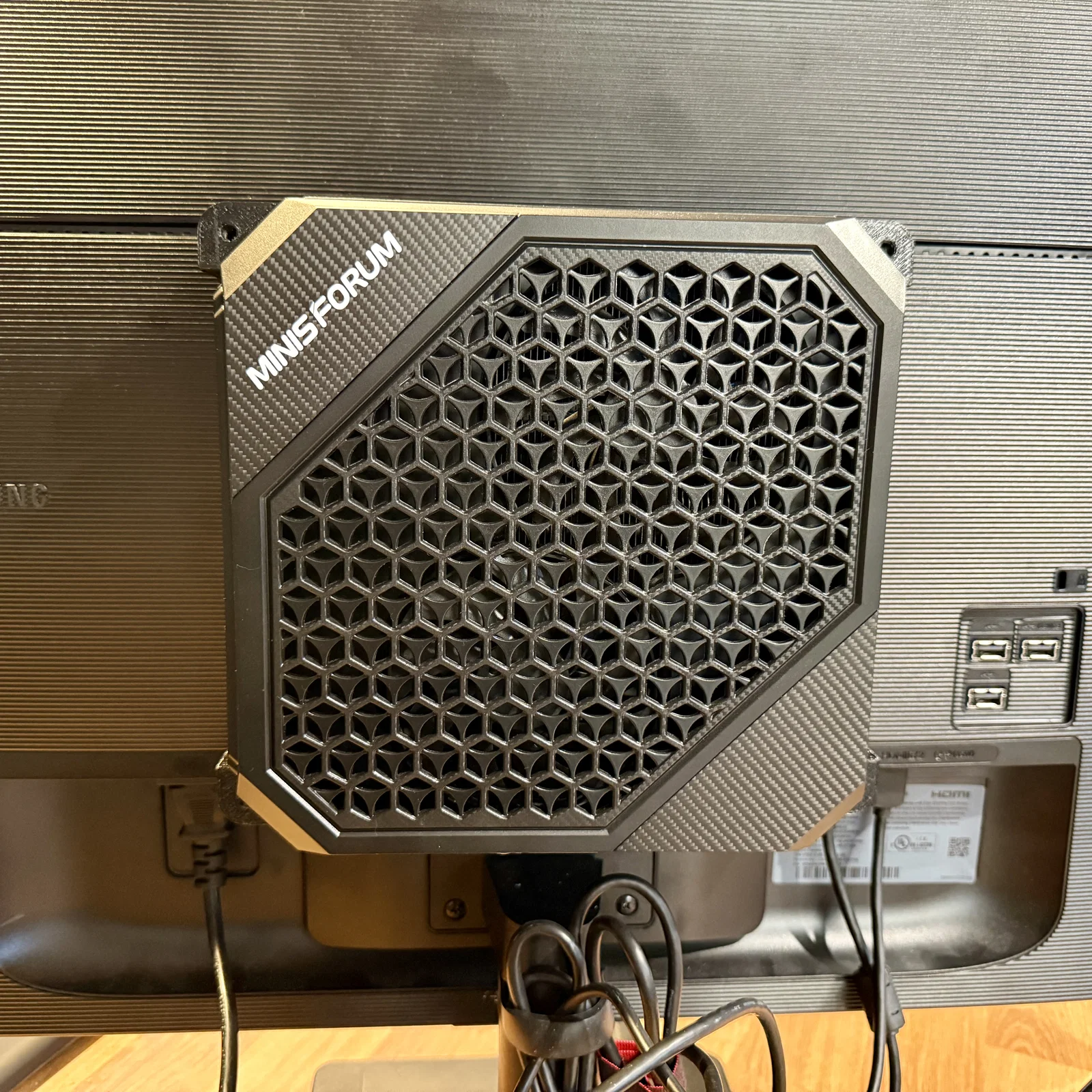

Cái khung này được thiết kế riêng để gắn máy tính mini Minisforum HX99G vào màn hình. Mình dùng nó để giữ máy tính gọn gàng gần khu vực làm việc, giúp giải phóng không gian bàn làm việc và nếu bạn lắp giống mình thì nó còn đóng vai trò như một bộ phận ổn định màn hình nữa đấy!

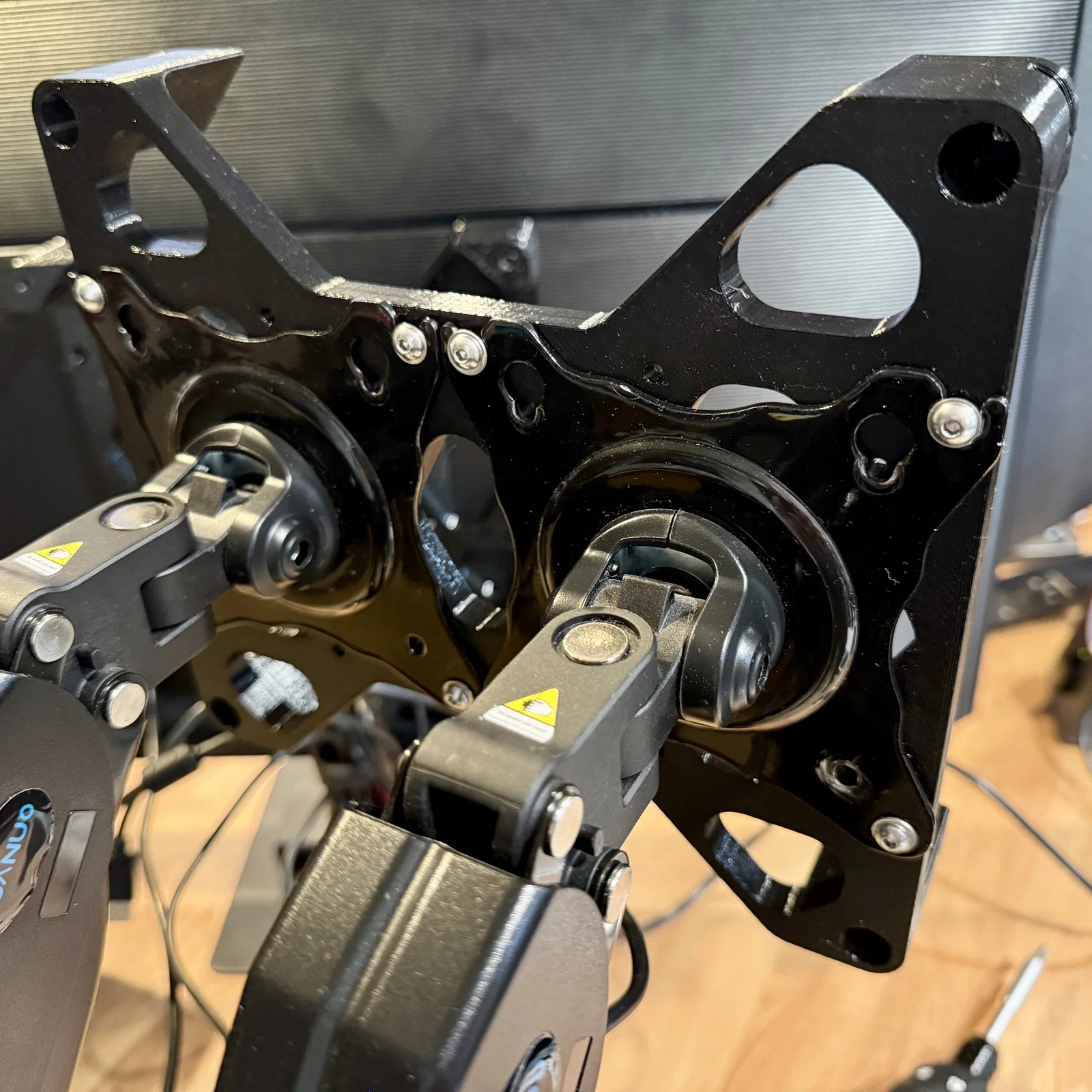

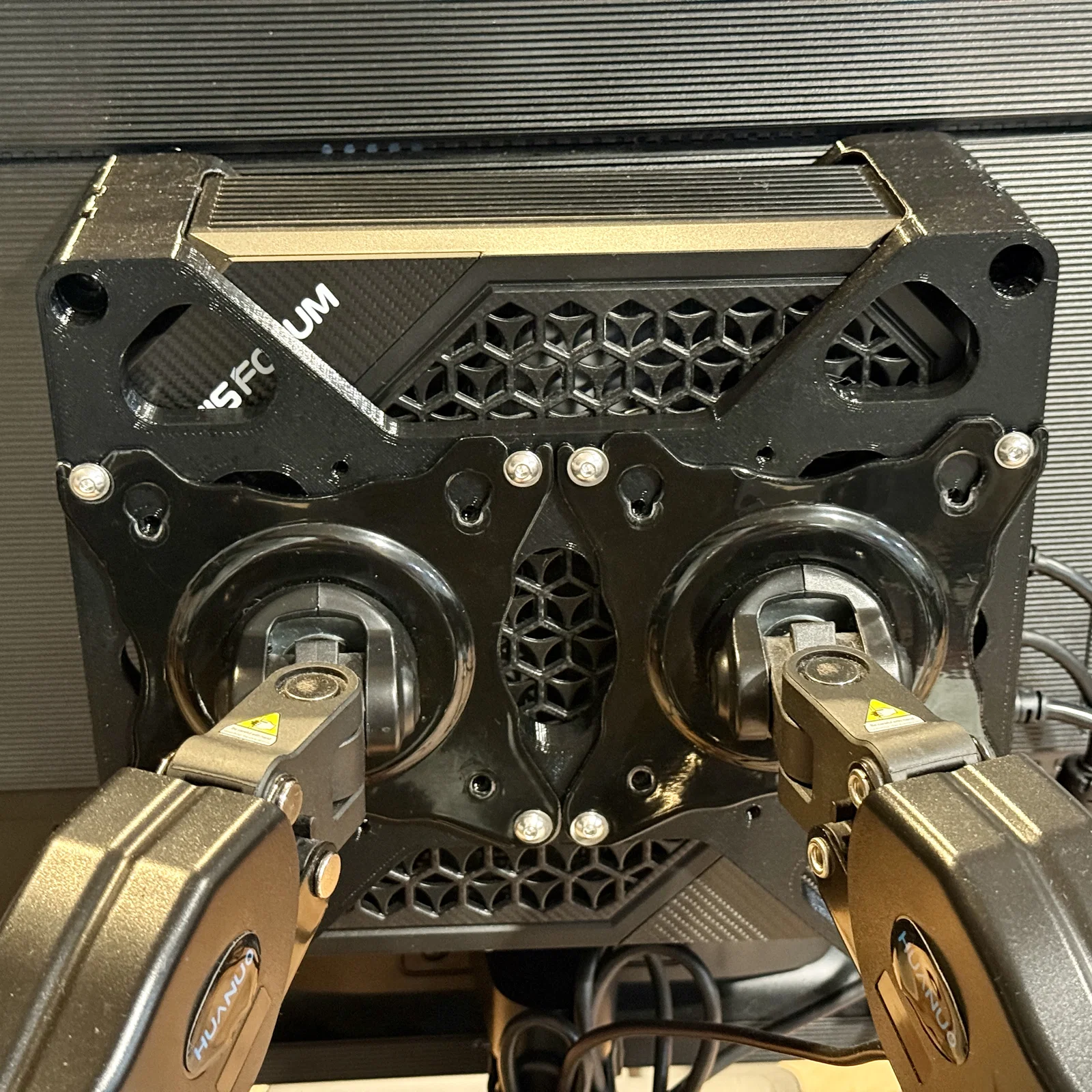

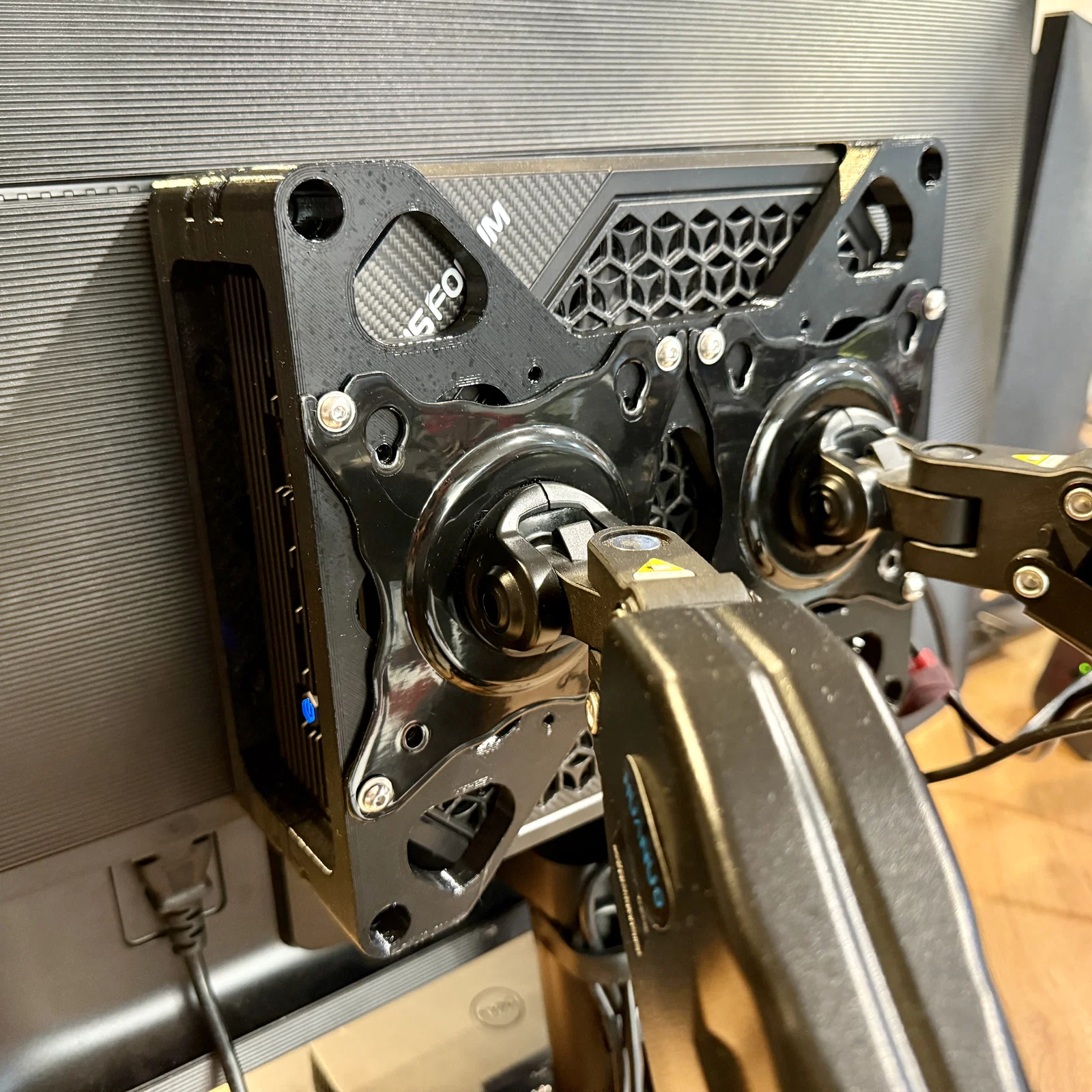

Giá treo này bao gồm 3 điểm gắn VESA khác nhau ở mỗi bên. Điểm ở giữa chủ yếu dùng để gắn mini PC vào màn hình, sau khi lắp xong bạn có thể tận dụng bên còn lại để bắt thêm 1 hoặc 2 tay đỡ màn hình (monitor arm) nhằm cố định toàn bộ hệ thống. Hãy xem qua các hình ảnh đính kèm để lấy ý tưởng nhé!

Mẫu in này không cần support và được thiết kế để in nằm phẳng trên các dòng máy in Prusa MK. Bạn nên chọn loại nhựa có độ bám dính lớp tốt; bản mẫu trong hình mình dùng nhựa Elegoo PETG Pro. Giá treo này đủ chắc chắn để giữ một chiếc màn hình hơi nặng và thậm chí nhấc bổng nó khỏi mặt bàn (ví dụ của mình dùng 2 tay đỡ cho màn hình 32 inch). Tuy nhiên, hãy lưu ý rằng độ bền và cách sử dụng phụ thuộc vào bạn, mình không chịu trách nhiệm cho các rủi ro phát sinh! Ngoài ra, việc gắn máy tính sát vào màn hình có thể ảnh hưởng đến khả năng tản nhiệt, nên hãy cẩn thận đừng lắp đặt theo cách chặn luồng khí lưu thông của máy!

Để thực hiện, bạn sẽ cần chuẩn bị:

• Để lắp khung:
  • 4 ốc M6 x 30 (hoặc dài hơn)
  • 4 đai ốc M6
• Để gắn vào màn hình:
  • 4 ốc M4. Độ dài tùy thuộc vào màn hình của bạn, thường cần khoảng 12-15mm.
• Nếu dùng tay đỡ màn hình (nhân đôi số lượng nếu dùng 2 tay):
  • 4 ốc M4 x 8 hoặc M4 x 10
  • 4 vòng đệm M4
  • 4 đai ốc M4

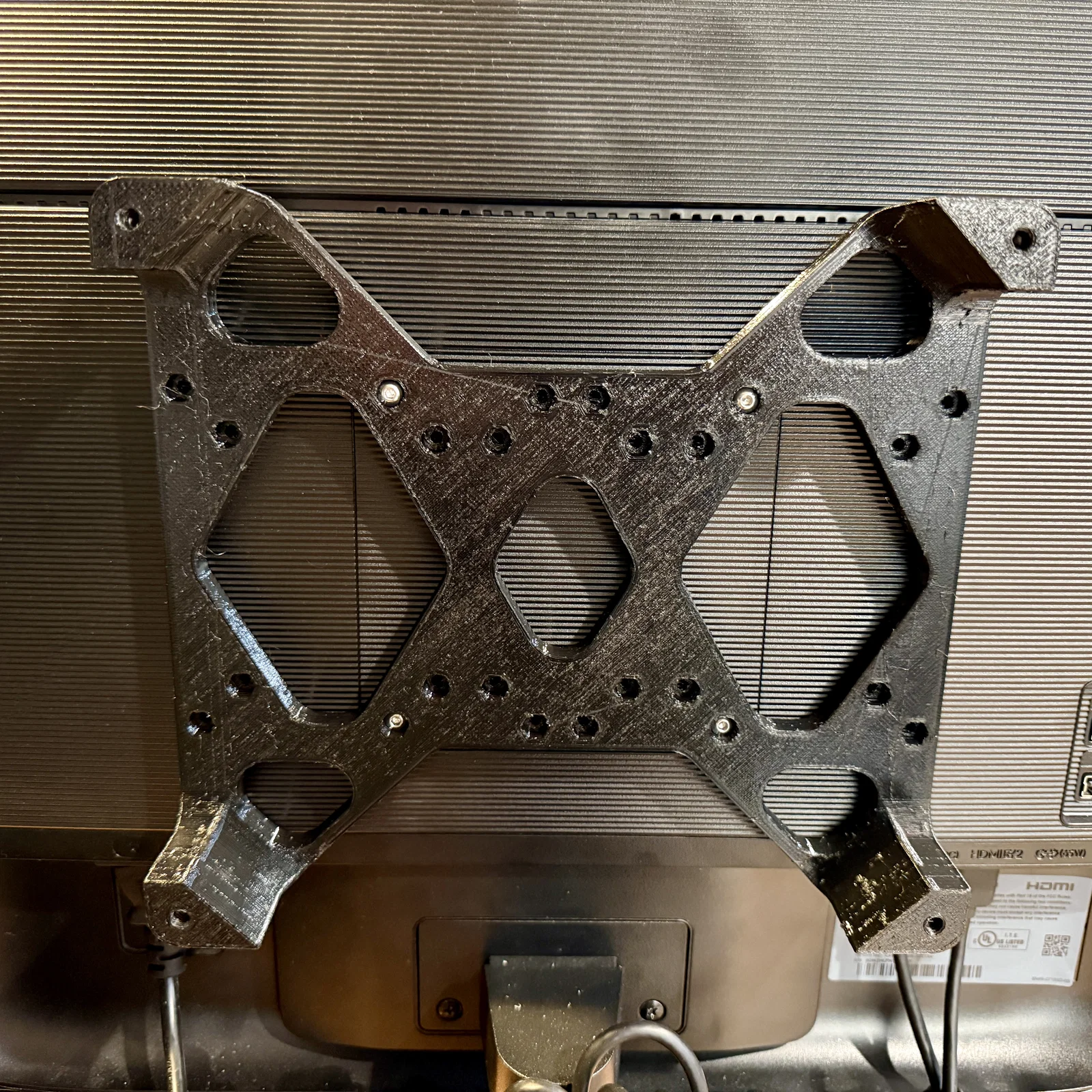

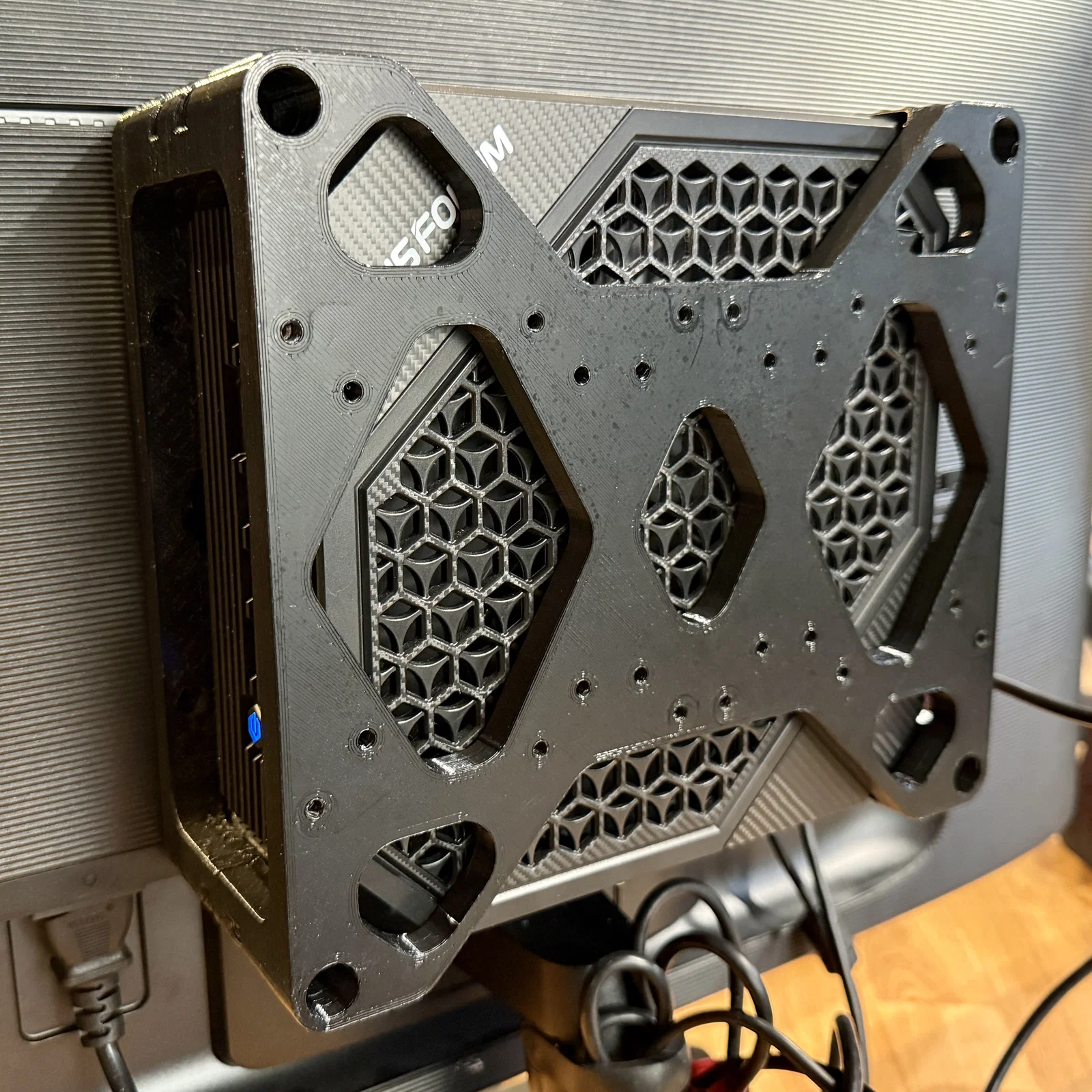

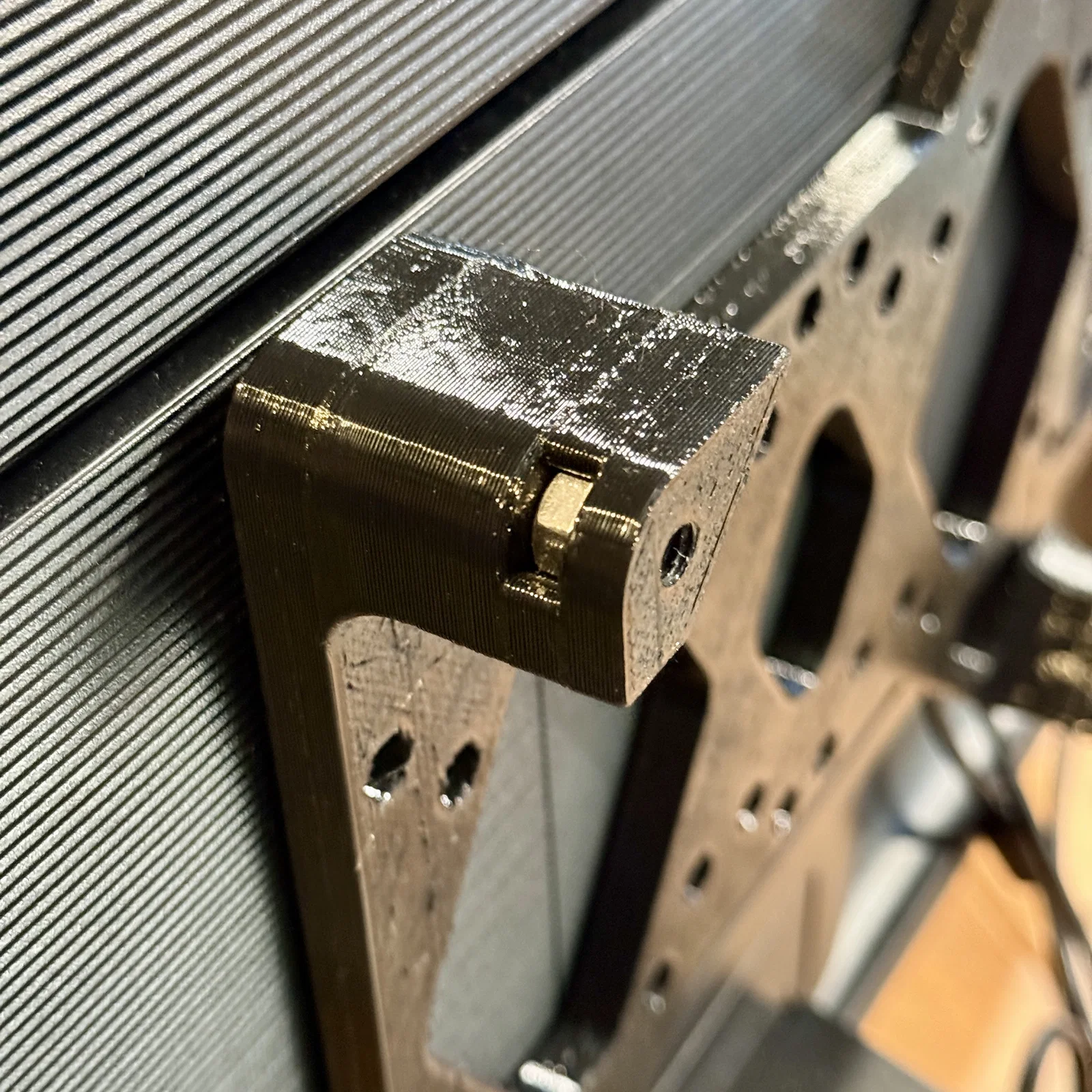

Để lắp ráp, bạn hãy in 2 bản sao của khung này. Bạn có thể làm theo hình ảnh hướng dẫn đính kèm. Thiết kế này có thể dùng cho cả hai bên khung. Nếu gắn vào màn hình, hãy bắt vít bên đó trước bằng 4 ốc M4. Ở bên đó, bạn đặt các đai ốc M6 vào khe như trong ảnh. Giữ máy tính vào đúng vị trí, đặt nửa còn lại của khung lên trên, rồi luồn ốc M6 xuyên qua cả hai nửa để siết chặt vào các đai ốc ở phía đối diện.

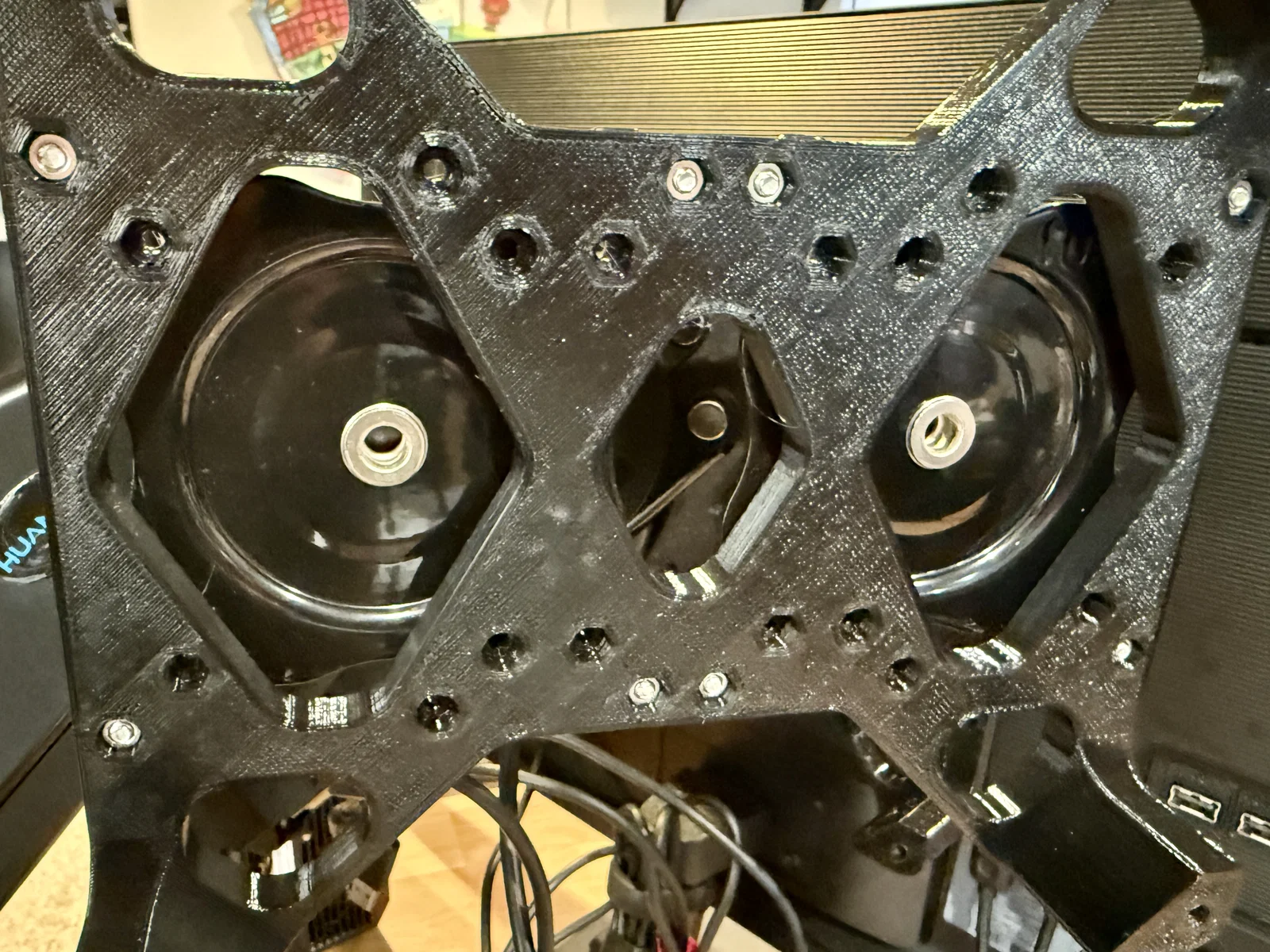

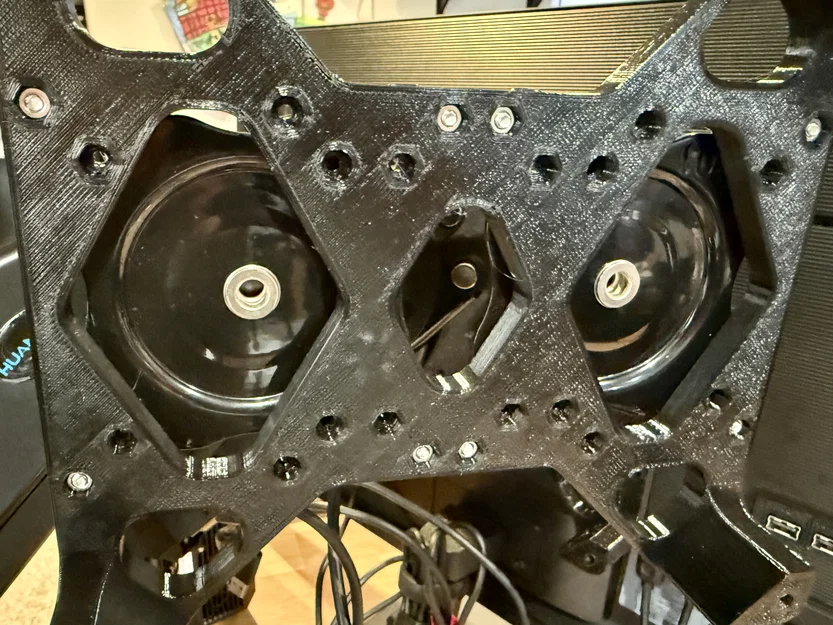

Nếu dùng tay đỡ, bạn cần đặt đai ốc vào các khe tương ứng trước khi lắp nửa khung thứ hai, vì sau khi siết chặt khung bạn sẽ không thể chạm vào các vị trí đó nữa. Số lượng đai ốc và vị trí đặt sẽ tùy thuộc vào kích thước ngàm VESA và việc bạn dùng 1 hay 2 tay đỡ. Sau đó, bạn cứ tiếp tục các bước lắp ráp như trên và dùng ốc M4 để gắn tay đỡ vào khung.

File Fusion360 đã được đính kèm nếu bạn muốn tùy chỉnh hoặc remix lại nhé!
