Mô hình vỏ đồng hồ LED xoay DS1302 cho dự án DIY

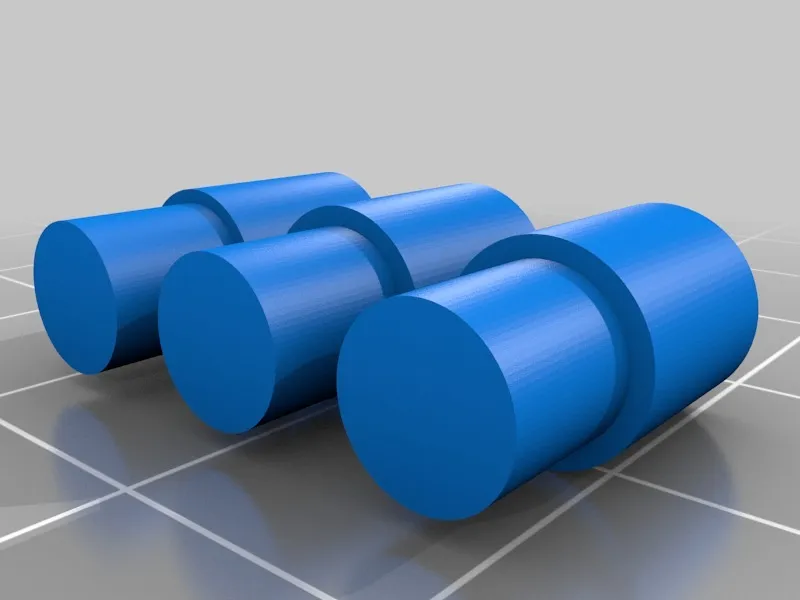

Lưu ý: Nếu bạn chọn làm một cái cho riêng mình, thì hãy chắc chắn rằng bạn mua loại ba nút, LED SMD. Nếu không, nó có thể sẽ không vừa với vỏ!

Tôi đã mua một mô-đun đồng hồ DS1302 đã được lắp ráp sẵn (hoặc, "DS ngay sau bữa trưa" như tôi gọi nó!) từ eBay với một số tiền nhỏ. Tôi chọn phiên bản cụ thể này vì nó sử dụng các LED SMD nhỏ, mà tôi cảm thấy ít cồng kềnh hơn so với loại truyền thống.

Tôi biết là gian lận, nhưng tôi đã chọn đơn vị đã được lắp ráp sẵn vì, giữa thị lực đang suy giảm và những ngón tay hơi run của tôi, tôi không thể hình dung mình hàn các linh kiện SMD khác nhau (bao gồm cả các LED) thành công.

Các thiết kế vỏ đầu tiên của tôi là kế thừa từ nhiều thiết kế đã có trên Thingiverse và, mặc dù chúng hoạt động tốt, nhưng không thực sự gây ấn tượng về mặt phong cách. Chúng có hình vuông (trong cả hai nghĩa), và trông giống như mọi thiết kế khác mà tôi đã thấy. Vì vậy, tôi quyết định rằng tôi muốn vỏ của mình gợi nhớ đến chiếc đồng hồ lên dây cót cũ của Smiths mà bố tôi đã có khi tôi còn nhỏ - tôi thậm chí đã thiết kế một bộ chuông không hoạt động để trang trí cho phần trên, nhưng đã quyết định không làm điều đó vì nó khó có khả năng giành giải Nobel ("không có chuông", hiểu không? Xem tôi đã làm gì ở đó?!)

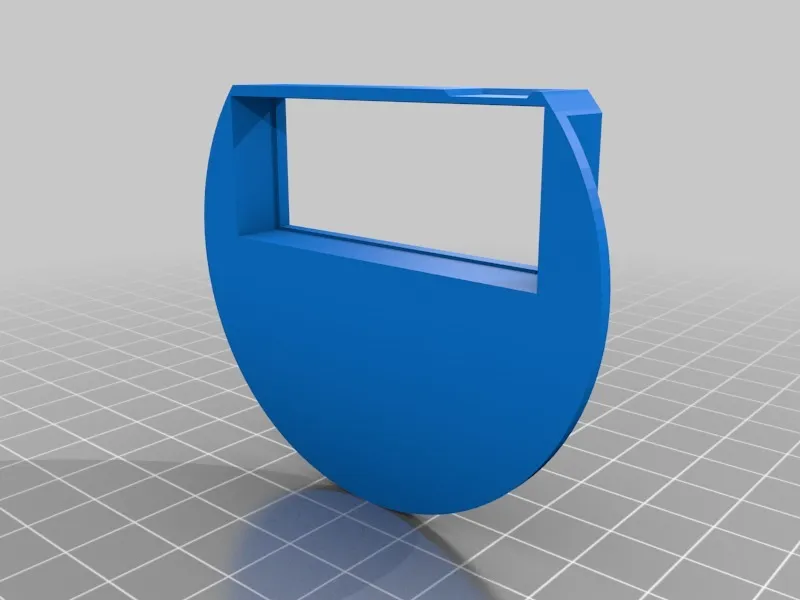

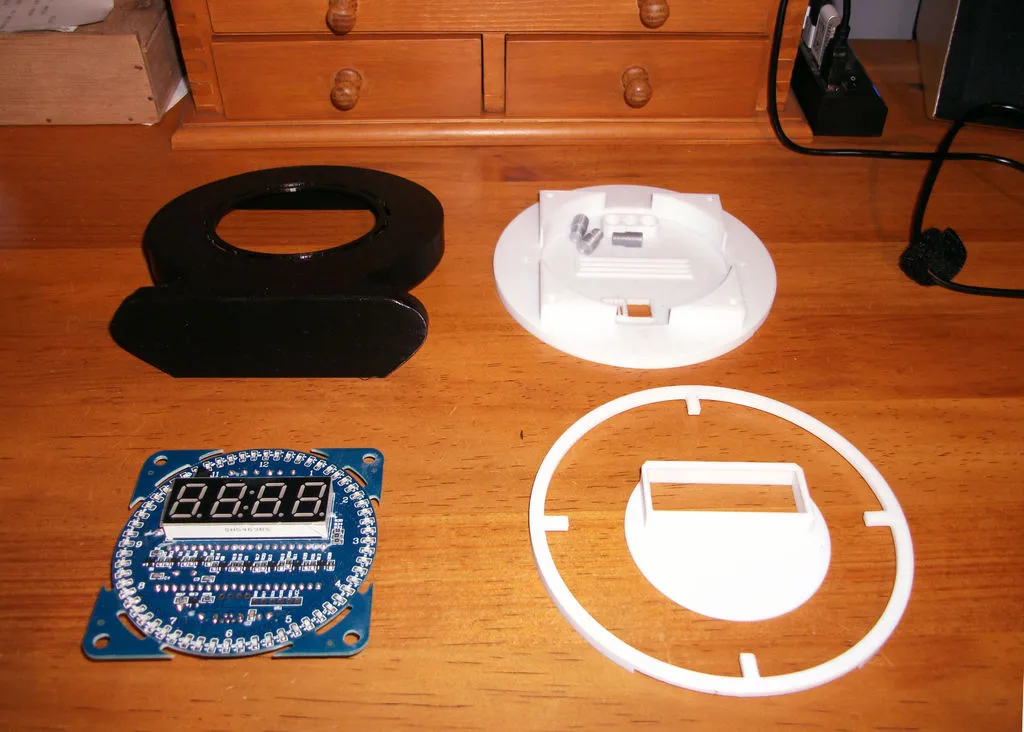

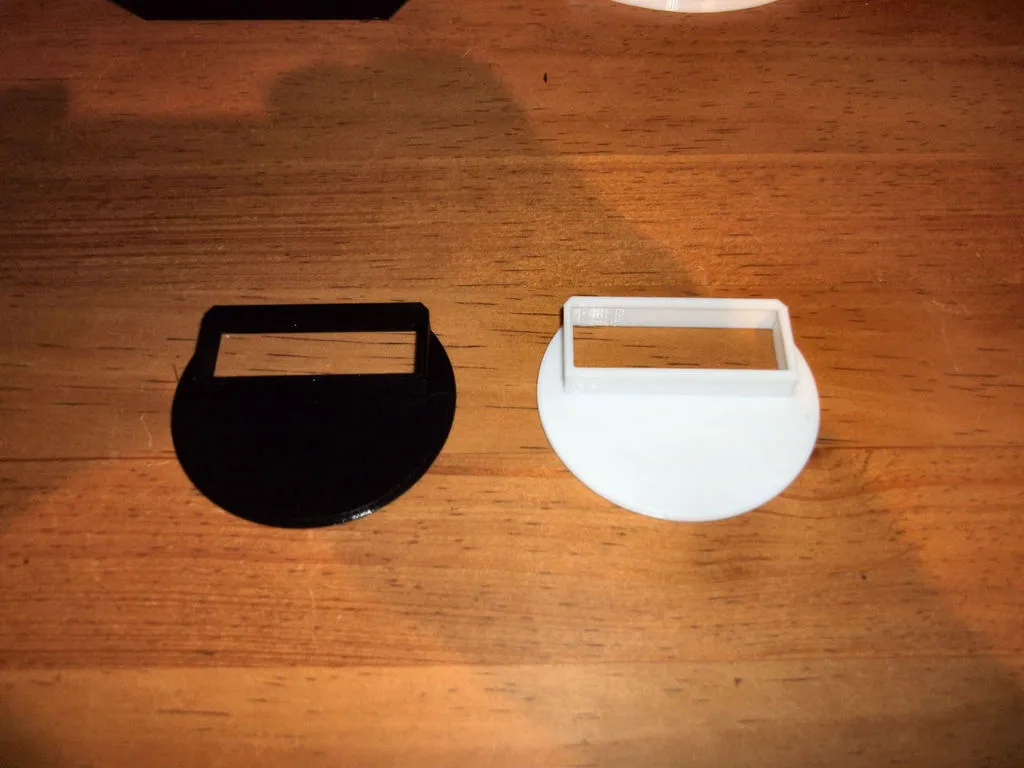

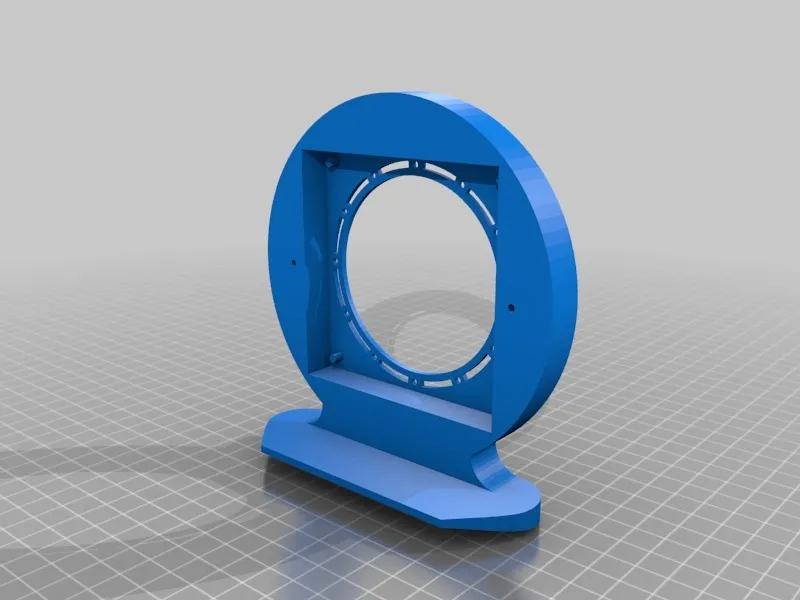

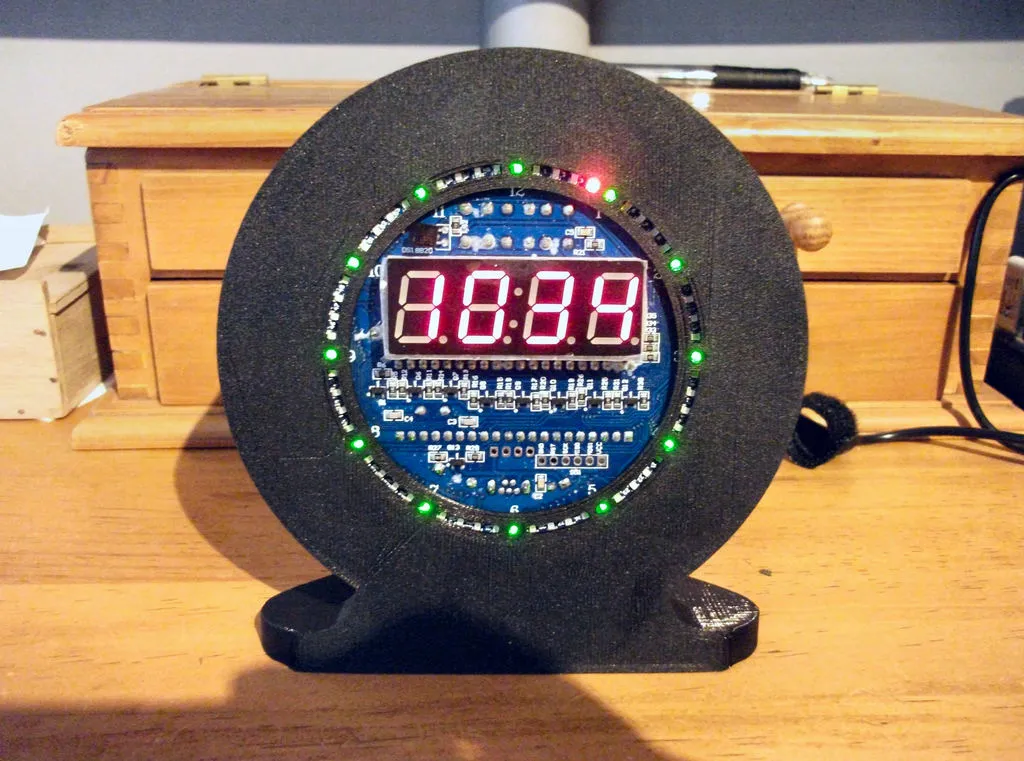

Khi tôi thiết kế vỏ chính, tôi đã đi đến kết luận rằng nó trông quá nhạt nhẽo. Sự trang trí đầu tiên của tôi là tạo ra một mảnh lấp đầy để che phủ hầu hết bảng mạch trung tâm. Tôi đã làm nó màu đen lúc đầu, nhưng điều này khiến toàn bộ trở nên hơi tối tăm và đơn điệu.

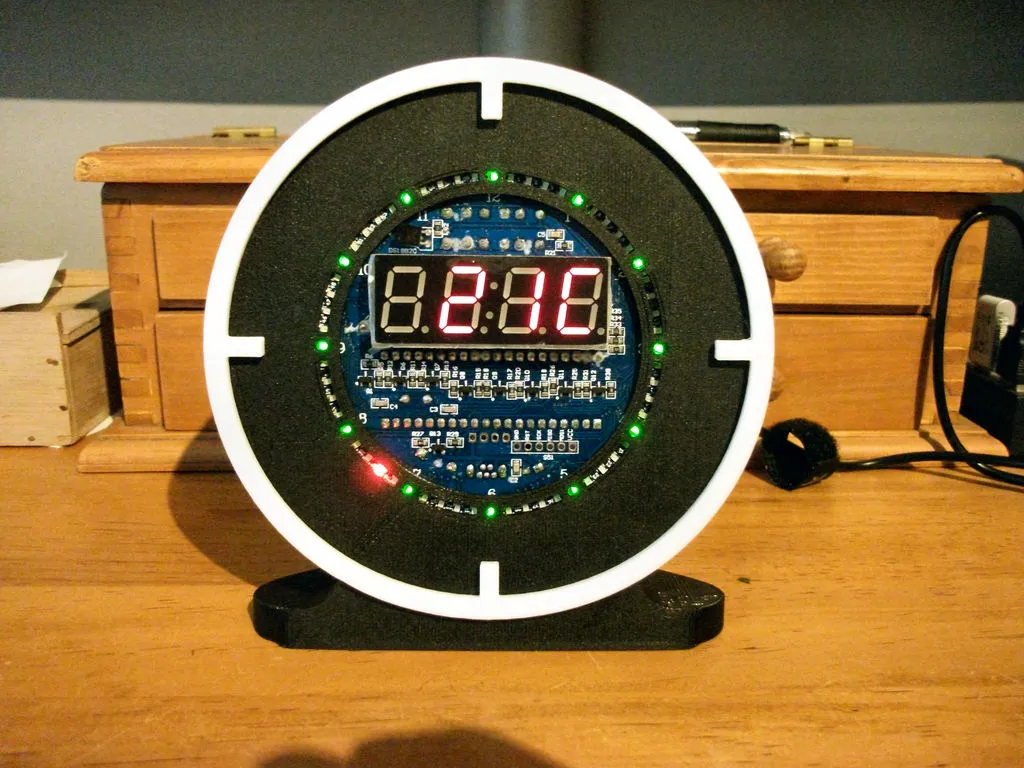

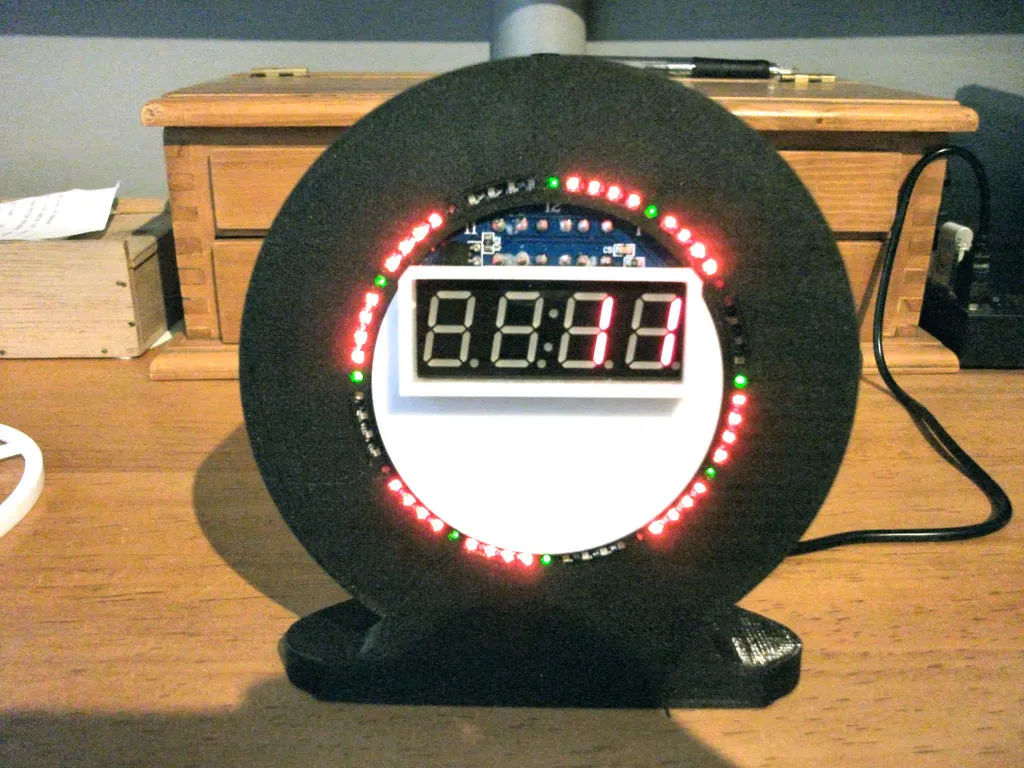

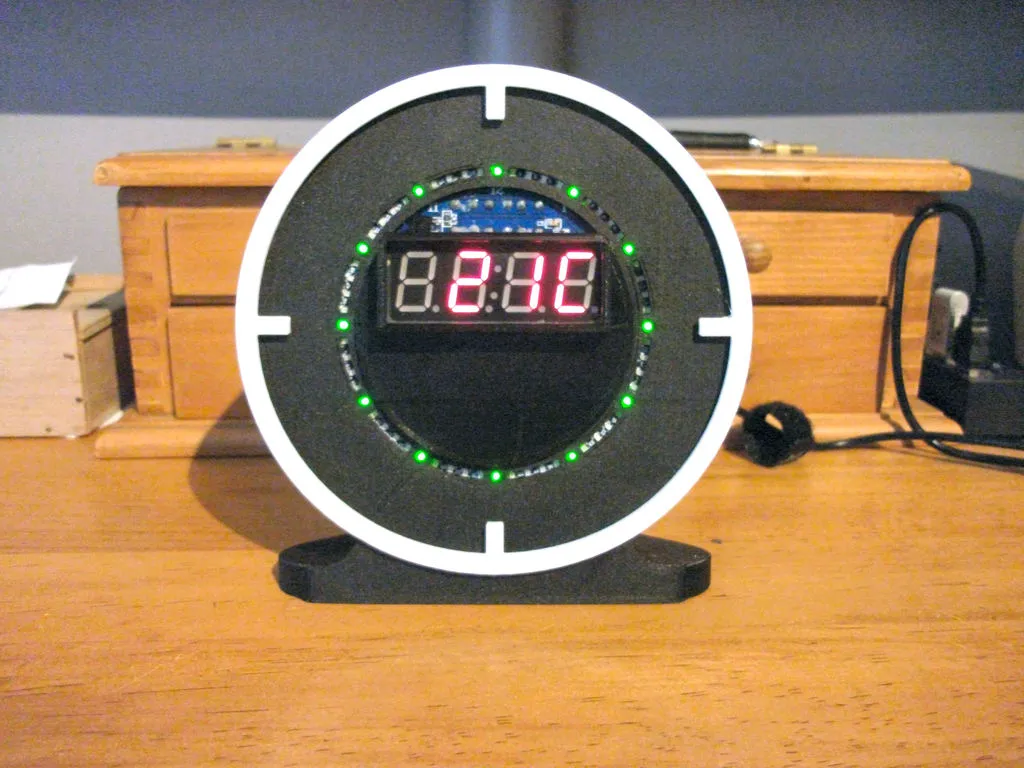

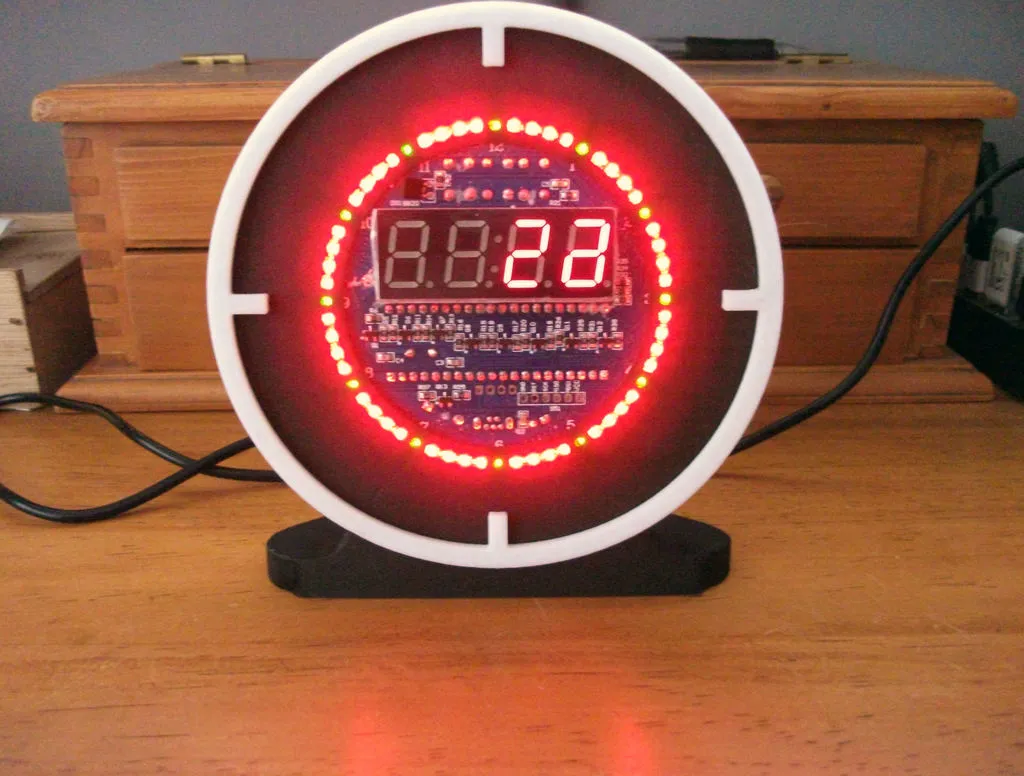

In lại mảnh lấp đầy màu trắng đã cải thiện mọi thứ; bây giờ nó giống như một đĩa 45 cũ. Tôi rất thích điều này, nhưng tôi vẫn cảm thấy nó hơi tối cho khẩu vị của mình. Vì vậy, tôi đã in lại mặt sau cũng màu trắng - mặc dù trên thực tế điều này không tạo ra sự khác biệt lớn cho góc nhìn phía trước. Để làm mềm nó hơn nữa, tôi nghĩ rằng một viền đẹp sẽ tạo ra sự khác biệt, và để phá vỡ sự độc quyền của màu đen trên mặt đồng hồ nhiều hơn nữa, tôi quyết định đánh dấu các phần tư của mặt đồng hồ bằng những thanh đơn.

Tôi đã chơi với ý tưởng thêm các chữ số, 12, 3, 6, và 9, nhưng sau đó tôi nhận ra rằng chỉ có chỉ báo thời gian quay là cài đặt LED "giây", và tôi không thích việc có các phần tư được đánh dấu bằng các đơn vị 15. Vì vậy, chỉ có các thanh đơn giản.

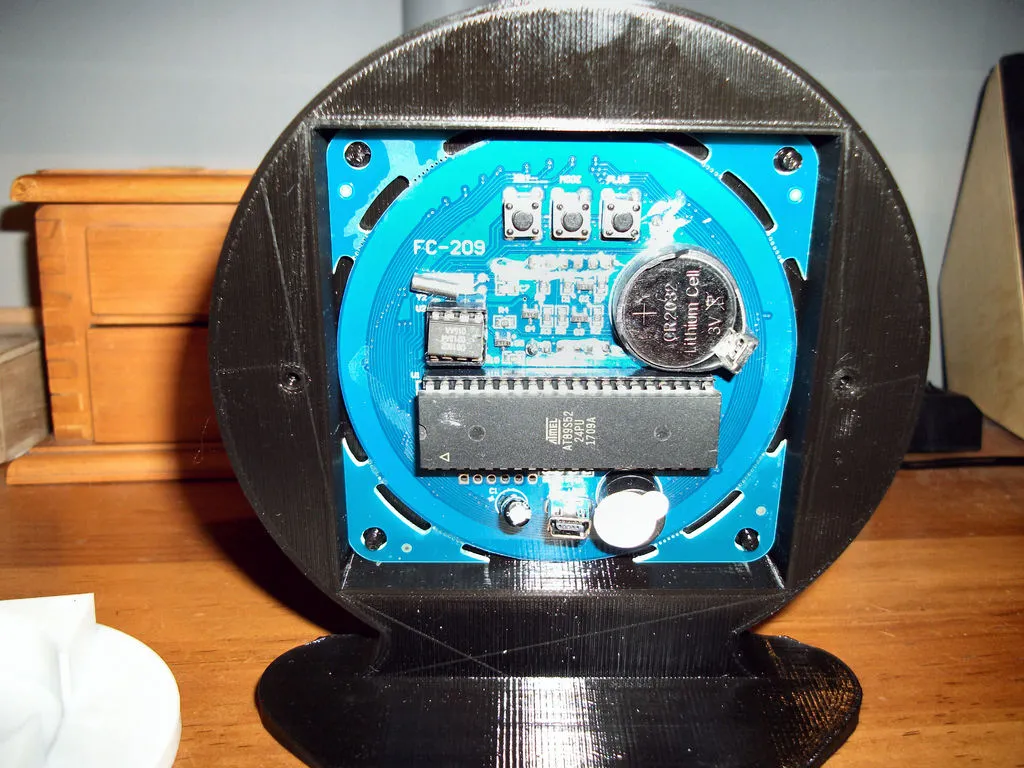

Bạn sẽ phải khoan lỗ định vị PCB. Điều này là vì, khi tôi làm thiết kế hình chữ nhật đầu tiên, tôi đã mắc lỗi: Các chốt định vị cho PCB không khớp! Ôi, đo hai lần, in một lần! Vào thời điểm đó, tôi đã khắc phục bằng cách đơn giản là mở rộng các lỗ bằng một cái dũa kim. Nhưng điều này có nghĩa là khi tôi đến làm thiết kế này, tôi không biết các lỗ ban đầu sẽ ở đâu.

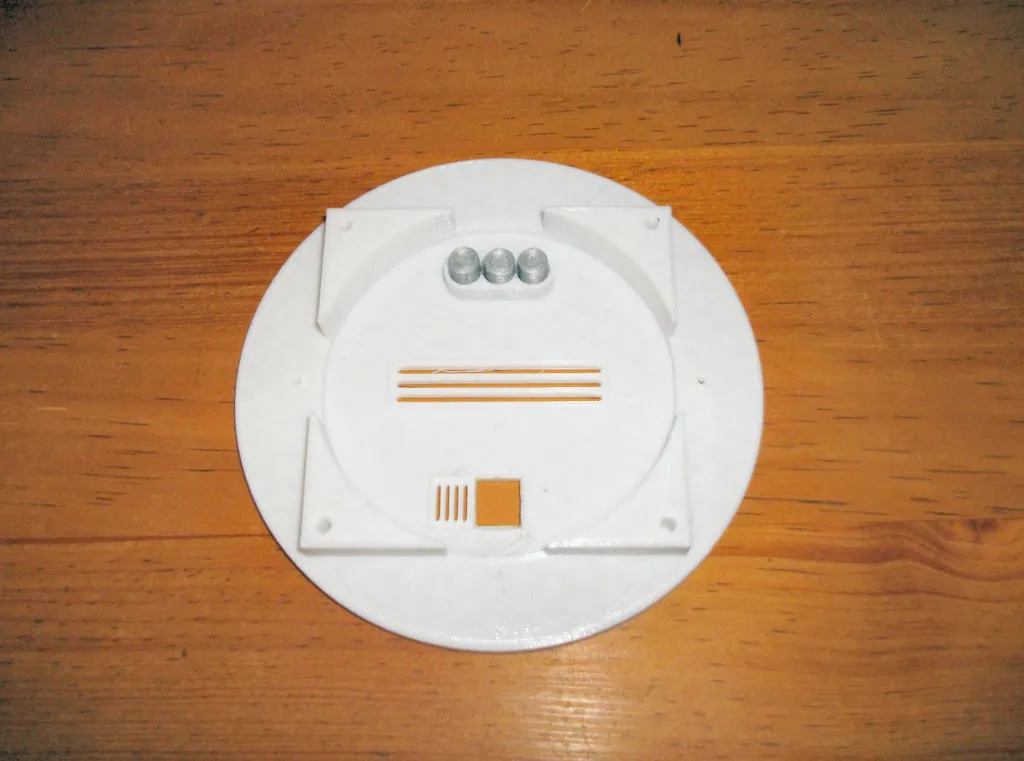

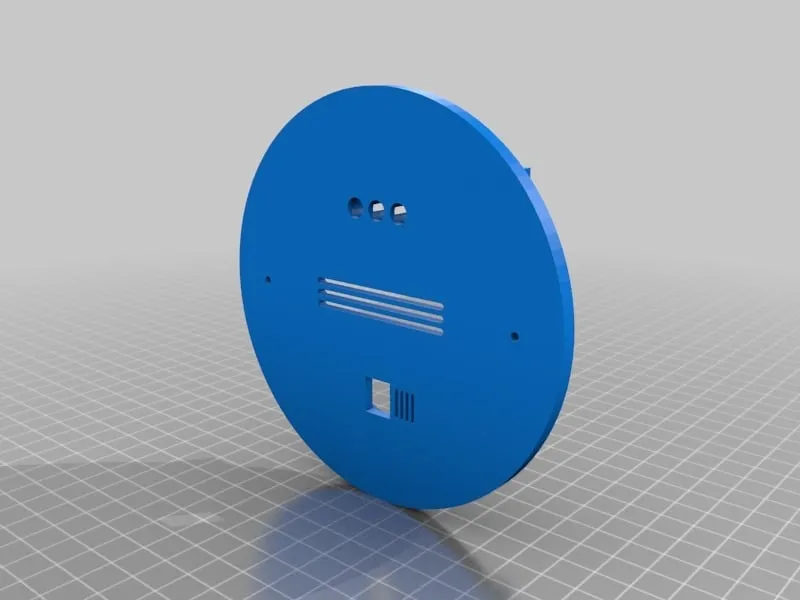

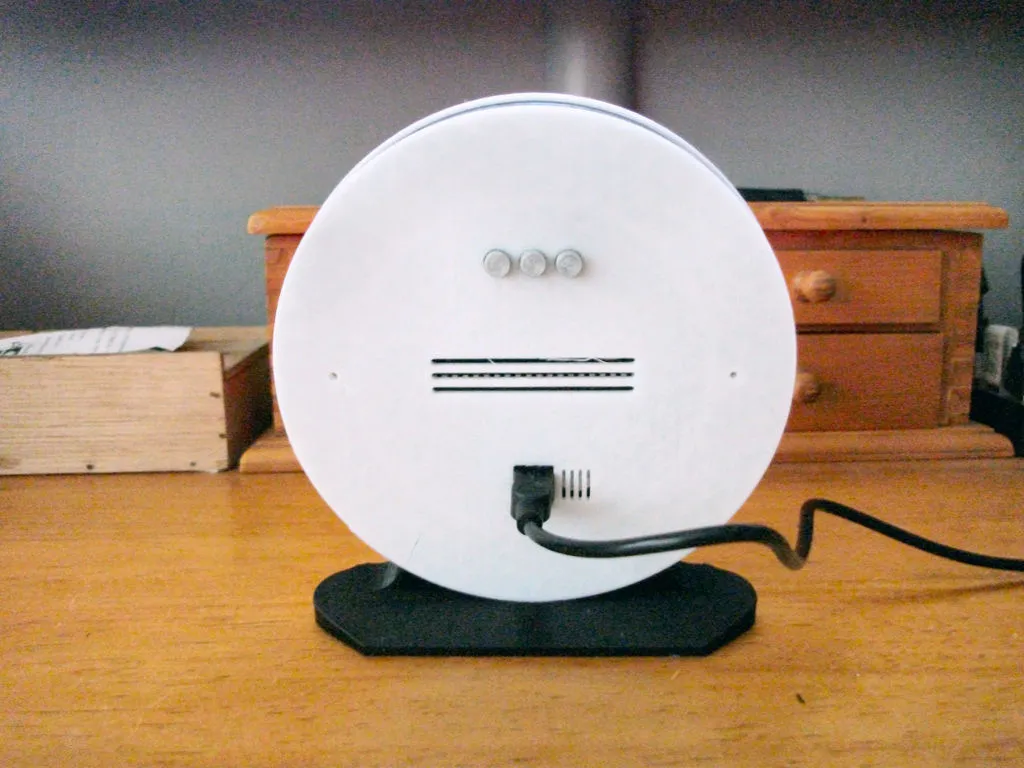

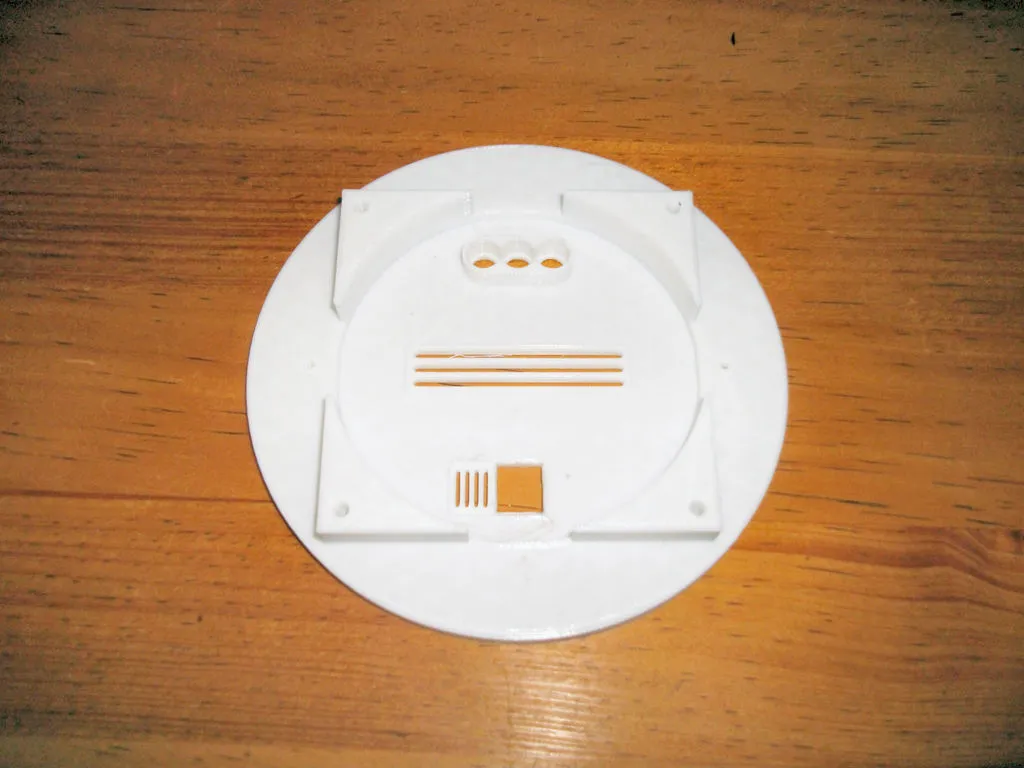

Mặt sau của vỏ có vị trí cho hai con vít để giữ phần sau lại. Nhưng tôi đã điều chỉnh độ dung sai để nó vừa vặn một cách tốt đẹp. Tôi hy vọng nó hoạt động như vậy với bạn. Lỗ cho phích cắm Mini USB thì hơi chật. Nó hoạt động với MỘT trong số các dây của tôi, nhưng tôi đã phải làm rộng nó để phù hợp với tất cả các dây khác của mình. Vì vậy, hãy giữ các dũa kim của bạn sẵn sàng cho điều đó!

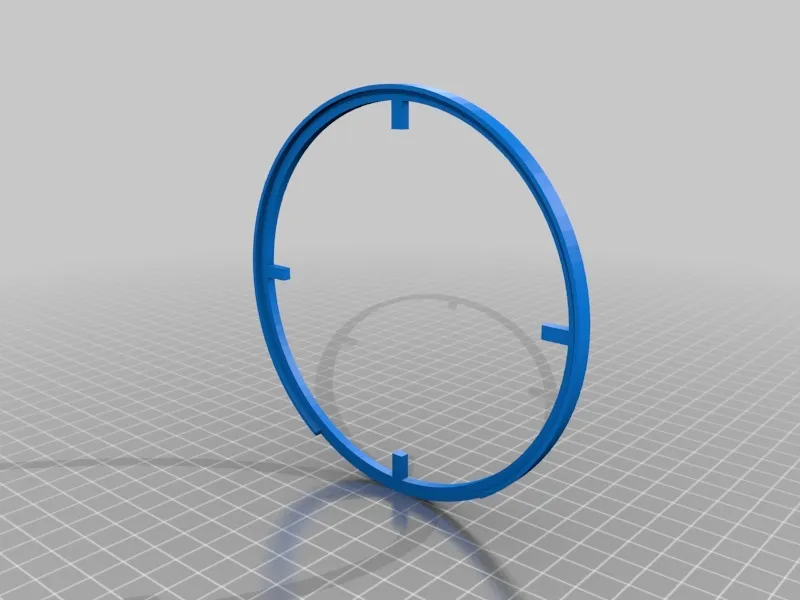

Nếu bạn chọn sử dụng viền, nó vừa vặn một cách tốt đẹp ở đáy mặt, nhưng nó có thể có xu hướng ngồi xa ở phía trên. Vì vậy, tôi khuyên bạn nên sử dụng keo siêu dính để giữ nó ở đó.

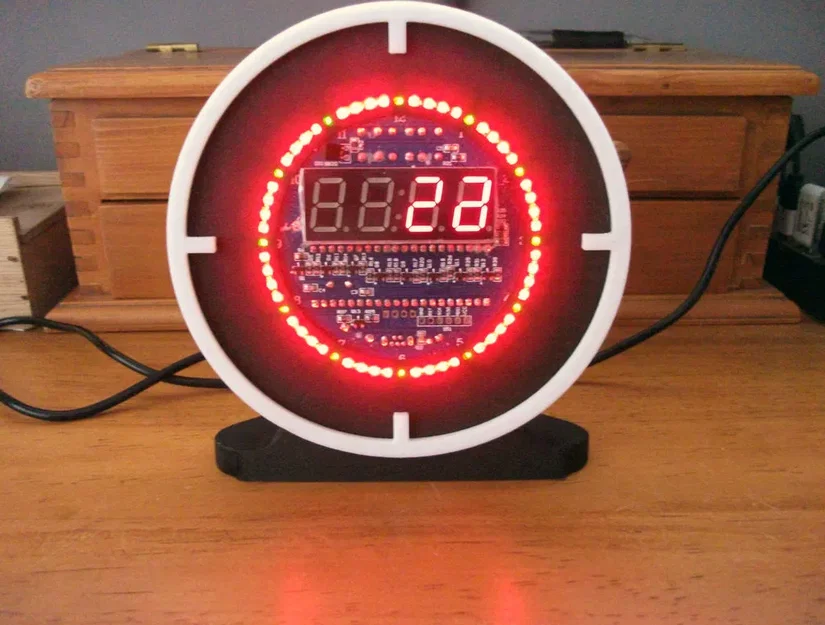

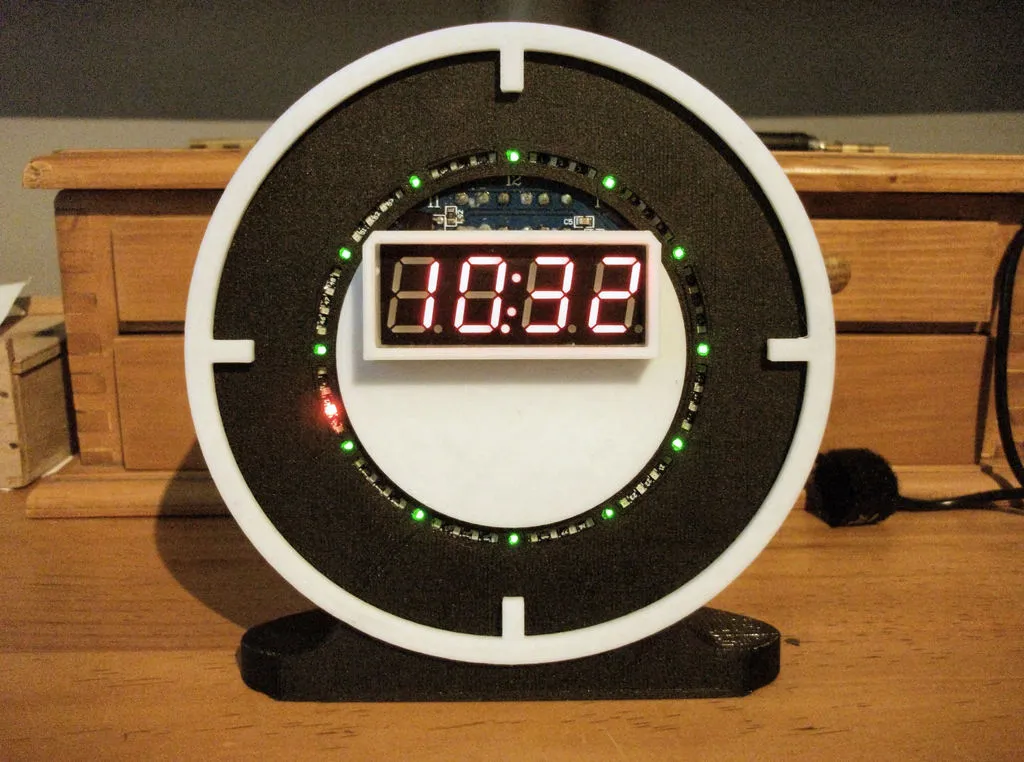

Kể từ khi tôi công bố điều này, tôi đã tìm thấy một chiếc ví tài liệu đỏ trong suốt cũ. Sau khi cắt và điều chỉnh một vài mảnh của nó, tôi phát hiện ra rằng ba lớp là vừa đủ để làm cho màn hình kỹ thuật số tối đủ để các đoạn không sáng gần như không thể nhìn thấy, mà không làm mờ các đoạn được chiếu sáng. Kết quả thật tuyệt vì nó đã giúp tôi không phải mua một ống kính hiển thị đúng.

Tôi xin lỗi vì những bức ảnh tệ. Đó là một buổi sáng mùa đông thật ảm đạm, và tôi muốn tránh việc sử dụng đèn flash (không phải Barry Allen) vì nó sẽ làm cho các LED bị chói, và làm hỏng hiệu ứng chiếu sáng mà chúng cung cấp. Ánh sáng trong phòng đã giúp, nhưng chúng vẫn không phải là những bức ảnh tốt nhất!

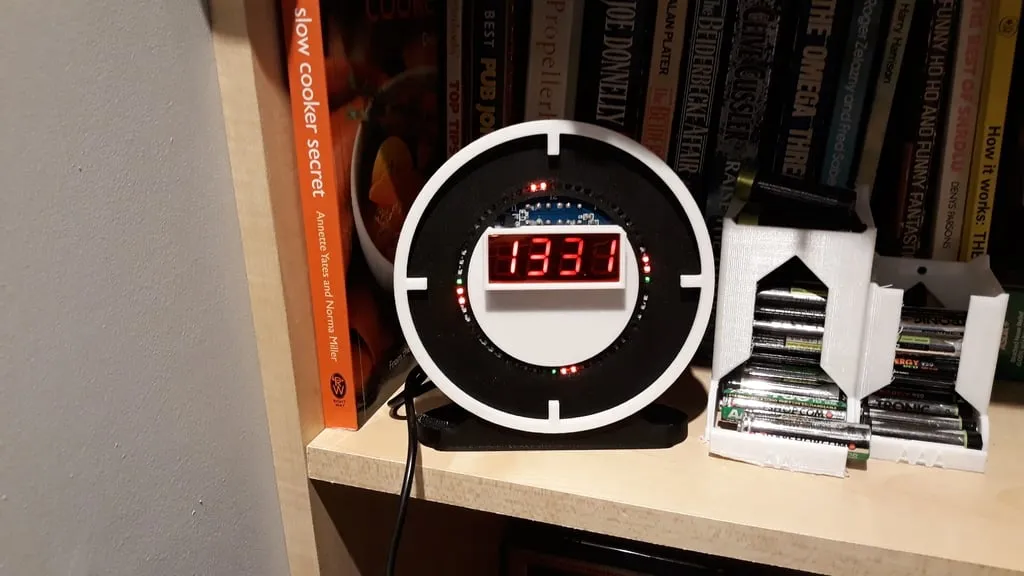

Vì vậy, bây giờ nó đang ở trong phòng khách của tôi và, mặc dù nó có thể không phải là một thiết kế nhiều, tôi vẫn nghĩ rằng nó sẽ mang lại cho bất kỳ vị khách nào điều gì đó để nói chuyện!
