Vỏ sạc dự phòng tích hợp màn hình (Powerbank Case with Display)

Mô tả

Một bộ vỏ nhỏ gọn và tiện dụng được thiết kế cho module sạc USB nhiều cổng tích hợp màn hình hiển thị — được chế tạo tận dụng từ pin laptop cũ.

Đặc điểm

• Cổng phía trước:

• 2x USB-A

• 1x USB-C

• 1x Micro-USB

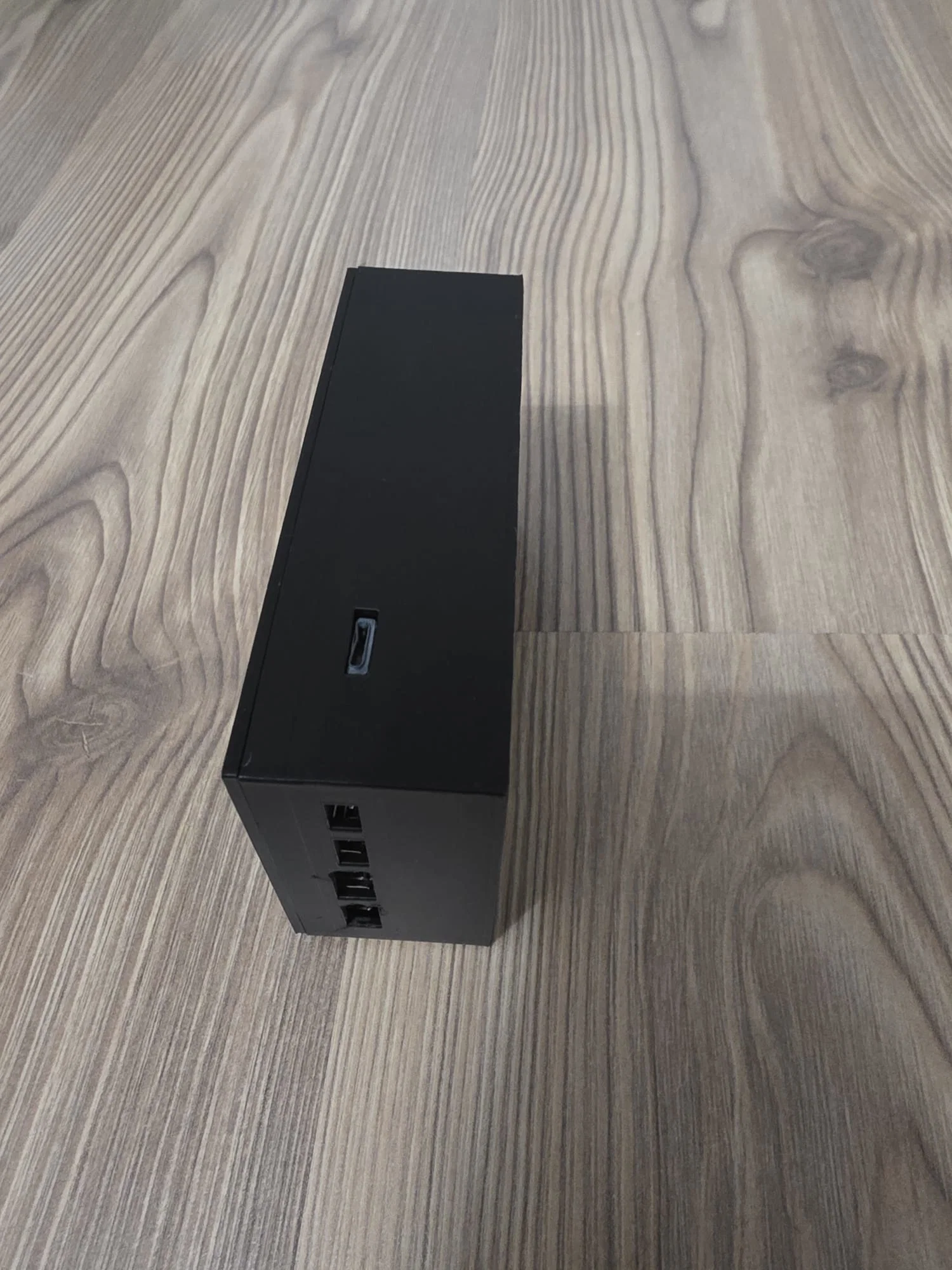

• Cổng bên hông:

• Cổng vào Lightning

• Nút nguồn

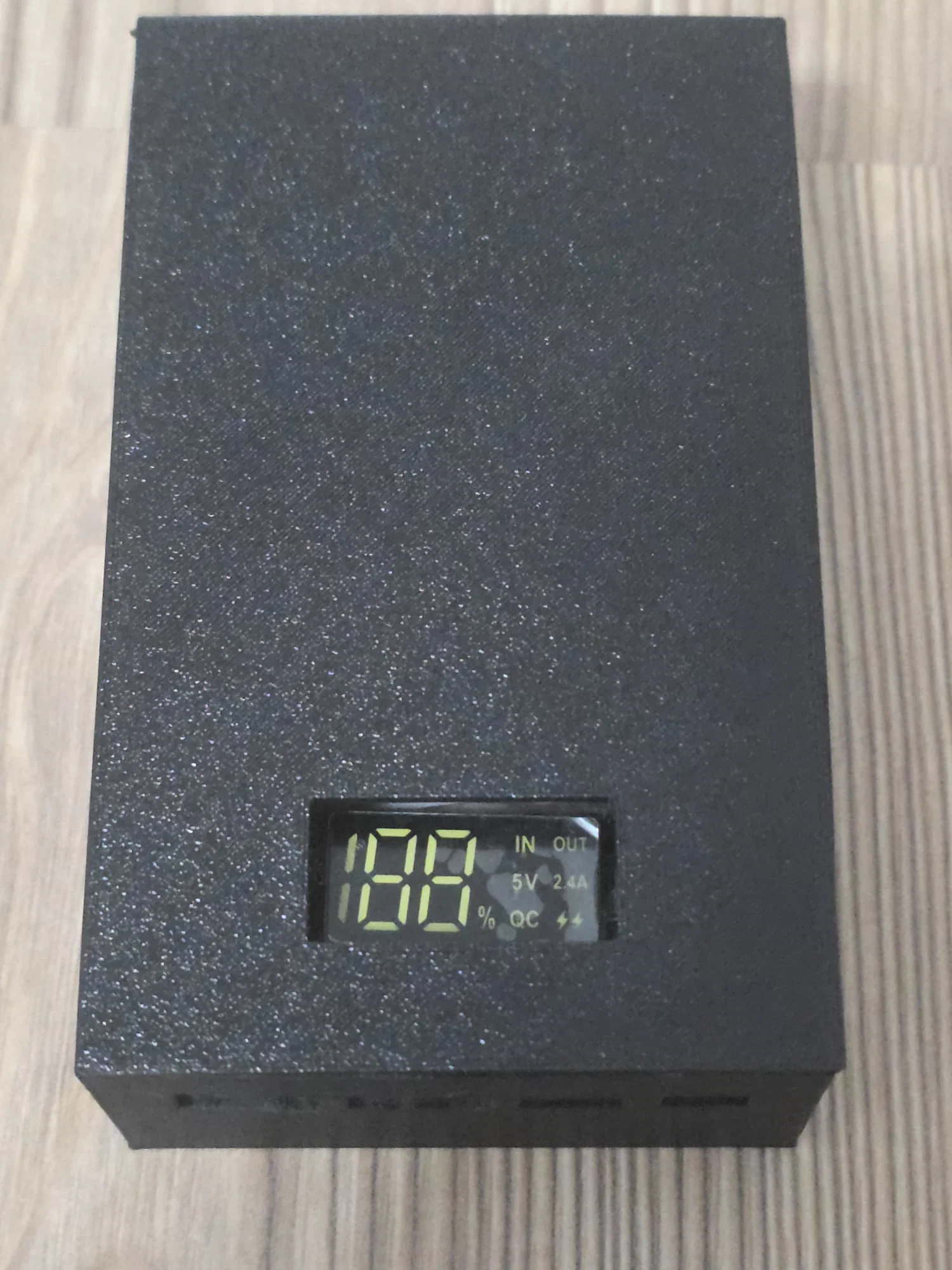

• Cửa sổ phía trên cho màn hình hiển thị

• Nắp dạng khớp cài (snap-fit) với dung sai đã tối ưu

• Nút nguồn in rời với cơ cấu kích hoạt bên trong

• Các cạnh bo tròn nhẹ cho vẻ ngoài tinh tế hơn

Pin & Ý tưởng

• Dự án này tái sử dụng các cell pin từ bộ pin laptop bị hỏng, biến rác thải điện tử thành một cục sạc dự phòng hữu ích.

• 📏 Không gian chứa pin bên trong:

• Chiều dài: ~112 mm

• Chiều rộng: ~66–67 mm

• Chiều cao: ~18–20 mm

• Tương thích với:

• Cell pin 18650 Li-ion

• Các bộ pin tùy chỉnh có kích thước tương đương

• ⚠ Quan trọng: Chỉ sử dụng các loại pin có mạch bảo vệ (BMS) phù hợp.

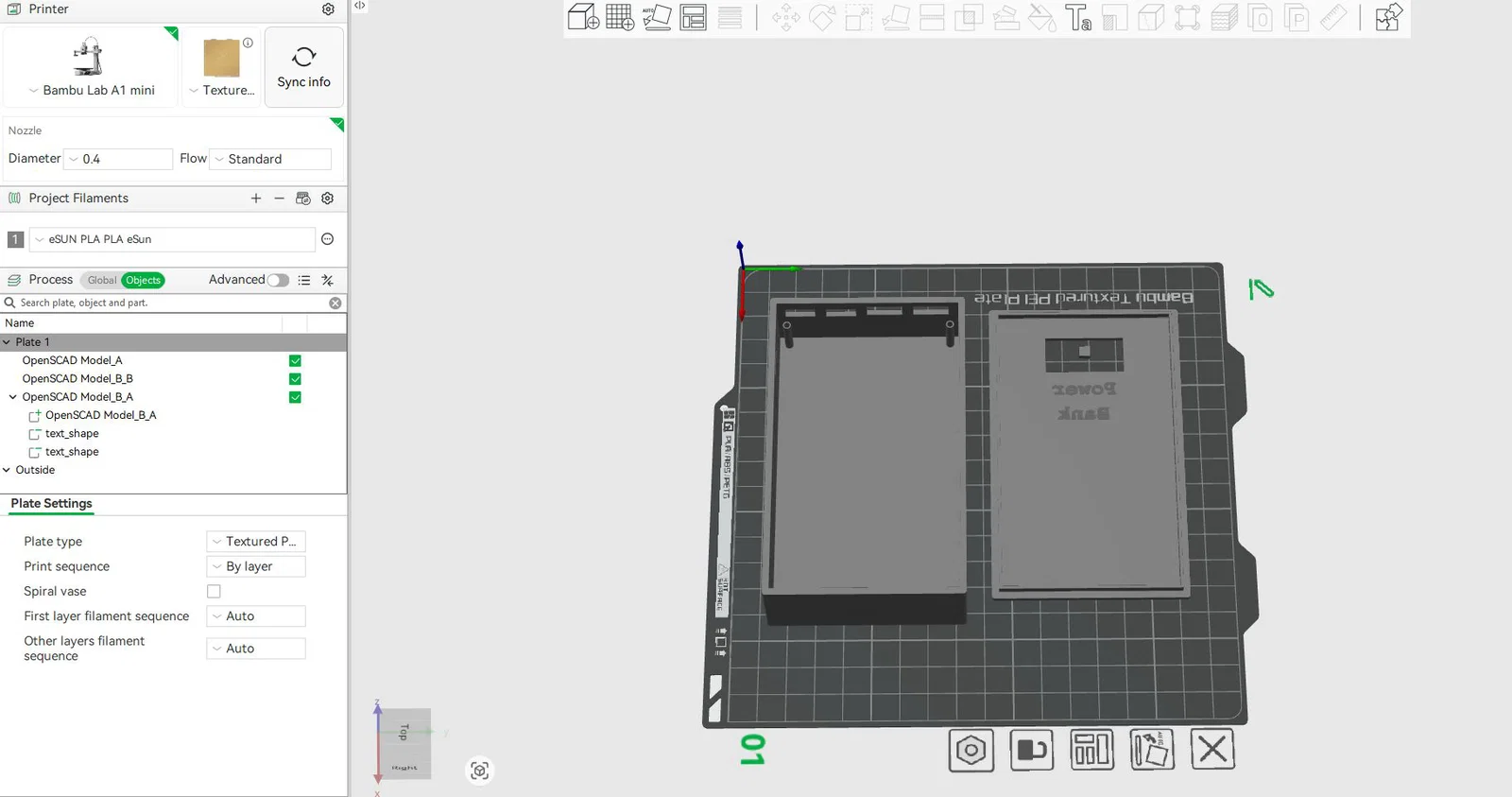

Mẹo in ấn

• Chất liệu: PLA / PETG

• Chiều cao lớp in: 0.2 mm

• Không cần support

• In các bộ phận riêng biệt

• Để lắp ráp vừa vặn nhất, hãy đảm bảo máy in có độ chính xác kích thước tốt

Linh kiện điện tử

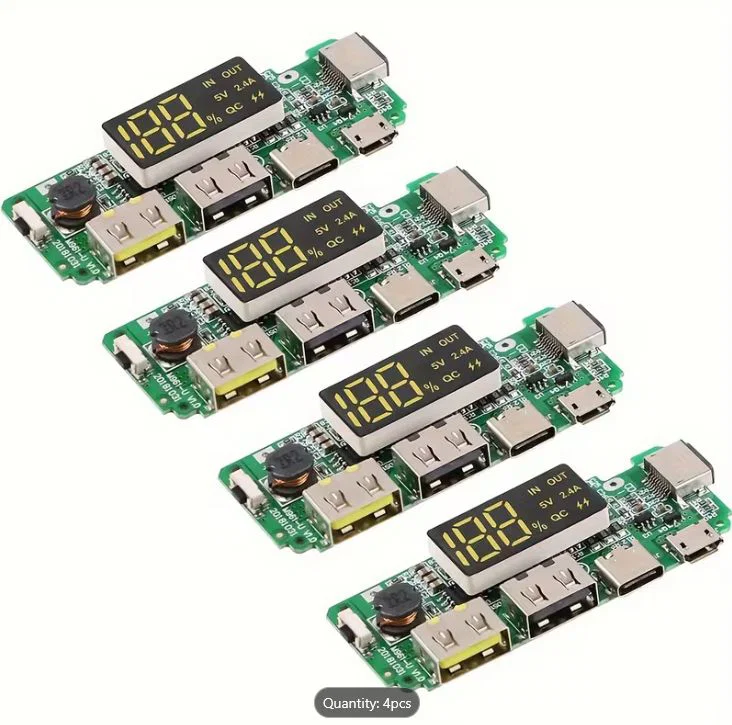

• Ví dụ module tương thích: 👉 Charging Board Dual USB 5V 2.4A Mobile Power Module 18650

• Lưu ý: Các module tương tự có cùng cách bố trí cổng cũng sẽ hoạt động được.

Danh sách linh kiện

• Đế

• Nắp

• Nút nguồn

Lưu ý thiết kế

• Mô hình này đã được điều chỉnh sau khi in thực tế:

• Cổng USB được thay đổi kích thước để cắm cáp dễ dàng

• Vị trí cổng USB-C và Micro-USB được sắp xếp lại và hạ thấp

• Khe nút nguồn được điều chỉnh kích thước và vị trí

• Dung sai nắp được thiết kế lại để đóng mở mượt mà

• Kích thước vỏ được tăng nhẹ để lắp vừa vặn hơn
