Đế hiển thị có đèn LED cho khối acrylic khắc laser 3D

Bây giờ, nguồn ý tưởng thiết kế của tôi đã cạn kiệt gần đây. Tôi chắc chắn đây chỉ là một cơn hạn tạm thời, nhưng tôi đã gặp khó khăn trong việc nghĩ ra điều gì mới để sáng tạo. Vấn đề với Thingiverse là thường có người đã nghĩ ra nó. Tôi đã xem xét việc từ bỏ cho đến sau Giáng Sinh, khi tôi nhớ đến "trọng lượng giấy" này.

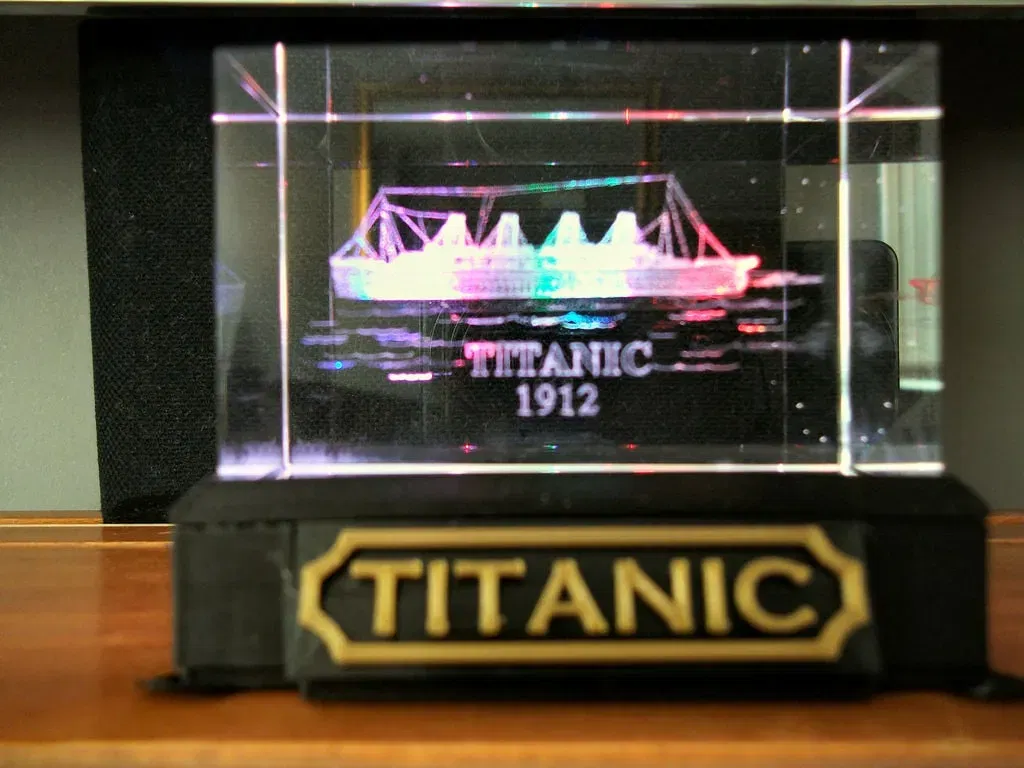

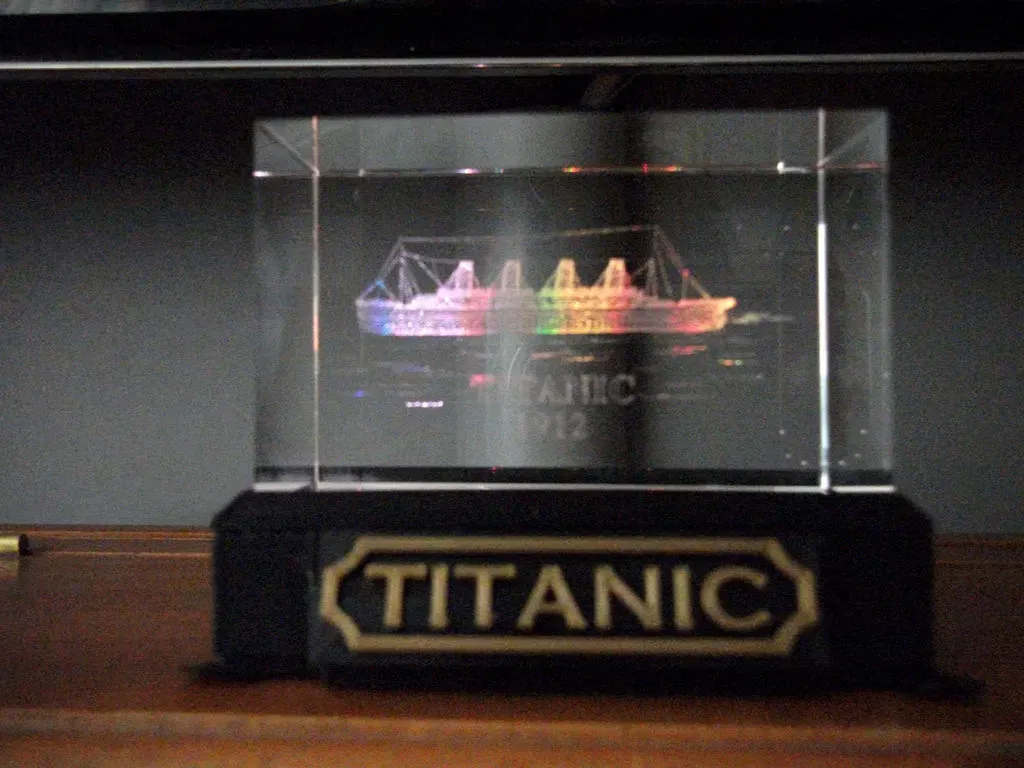

Tôi đã mua bức điêu khắc khối acrylic này khoảng 11 năm trước. Là một người yêu thích Titanic (khác với một người yêu thích titanic), điều đó là không thể tránh khỏi, và những con ngựa hoang cũng không thể ngăn tôi chi tiền. Đế đèn lúc đó đã hết hàng, và cửa hàng đã đặt một cái cho tôi, nhưng không may họ không bao giờ có thể lấy được một cái. Vì vậy, khối acrylic đã trôi nổi như một vật nặng giấy kể từ đó.

Tôi đã kiểm tra trong xưởng của mình, và tình cờ tôi có ba LED 12 Volt, đổi màu trong tay. Hoặc, để chính xác hơn, 3 LED đã được lắp sẵn với điện trở để cho phép chúng hoạt động ở 12Volts.

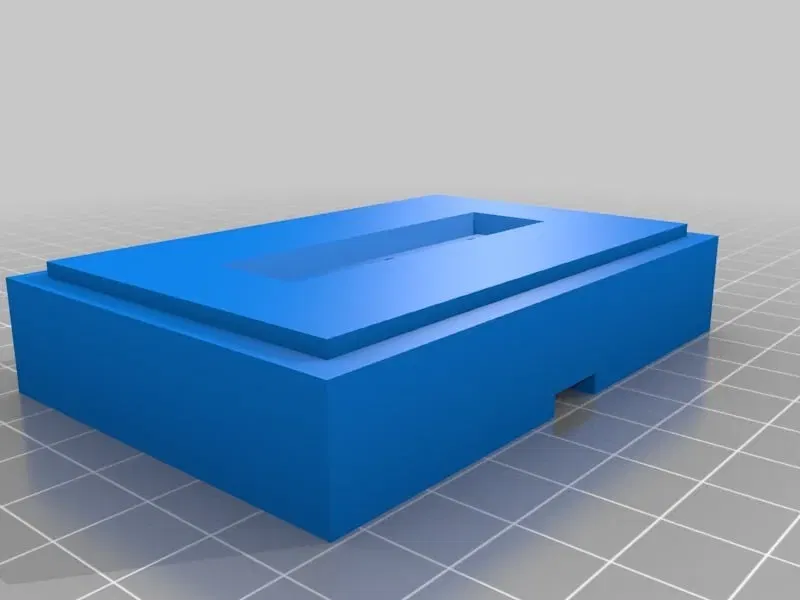

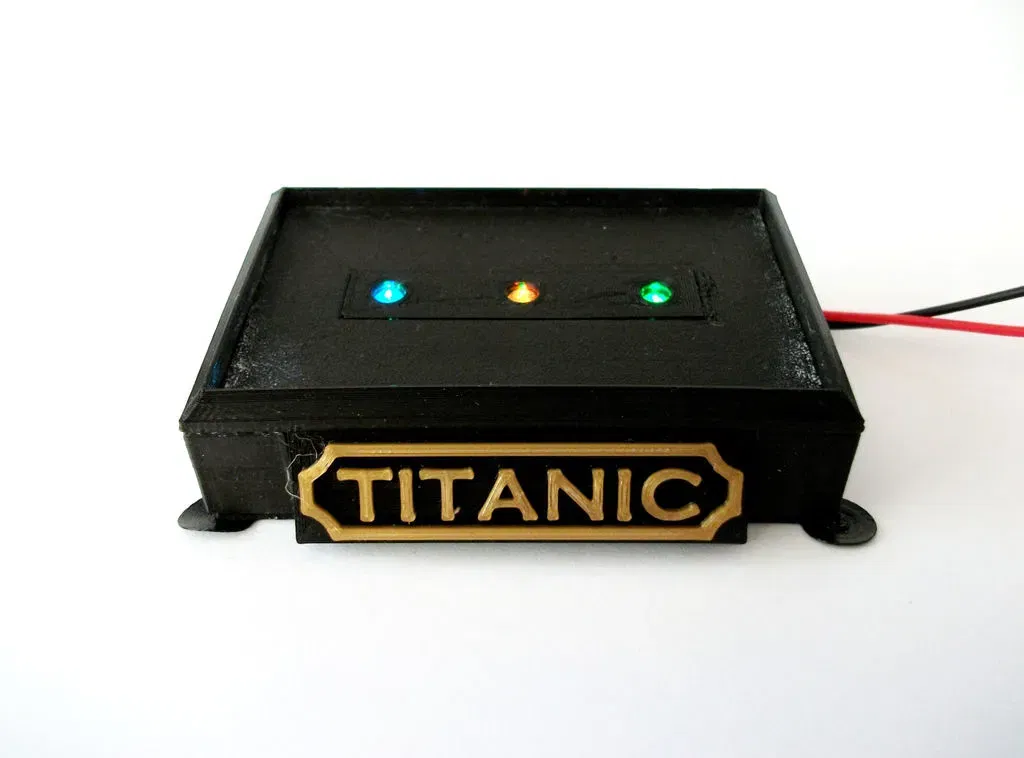

Sau một chút đo đạc và vẽ, tôi đã nghĩ ra một chiếc hộp rỗng đơn giản, mở ở đáy, với ba lỗ cho các LED. Kế hoạch ban đầu là có hai pin AA và một công tắc nằm trong không gian rỗng. Nhưng trong bản in đầu tiên, tôi nhanh chóng nhận ra điều này làm cho chiếc hộp trông quá lớn. Tôi không thích pin AAA, vì vậy tôi đã nhanh chóng thiết kế lại chiếc hộp để sử dụng nguồn điện bên ngoài, sẽ được quyết định sau.

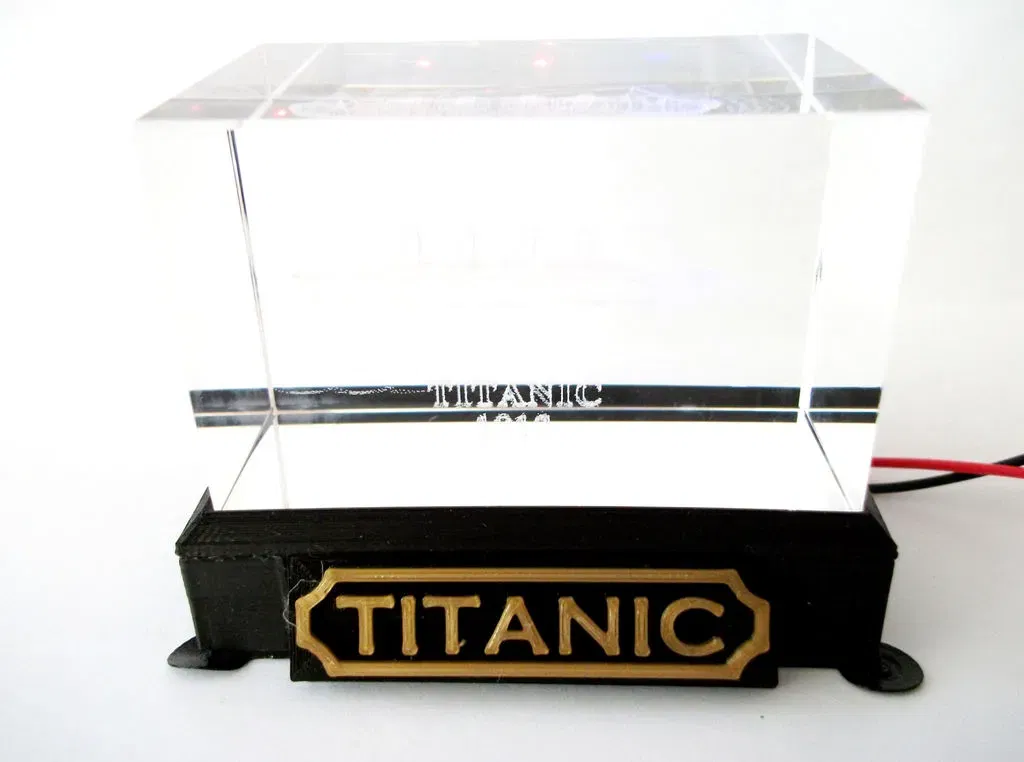

Khối acrylic sẽ ngồi bên trong một mép nhỏ trên bề mặt trên. Điều này sẽ giúp căn chỉnh khối và ngăn nó di chuyển khi đã vào vị trí, nhưng điều đó có nghĩa là sẽ cần hỗ trợ trên bề mặt trên. Vì tôi muốn bề mặt trên mịn màng nhất có thể, giải pháp của tôi là in mép riêng biệt, để dán vào sau khi in. Nó cũng cho tôi cơ hội để biến nó thành một khung hơn là một mép. Thật tuyệt!

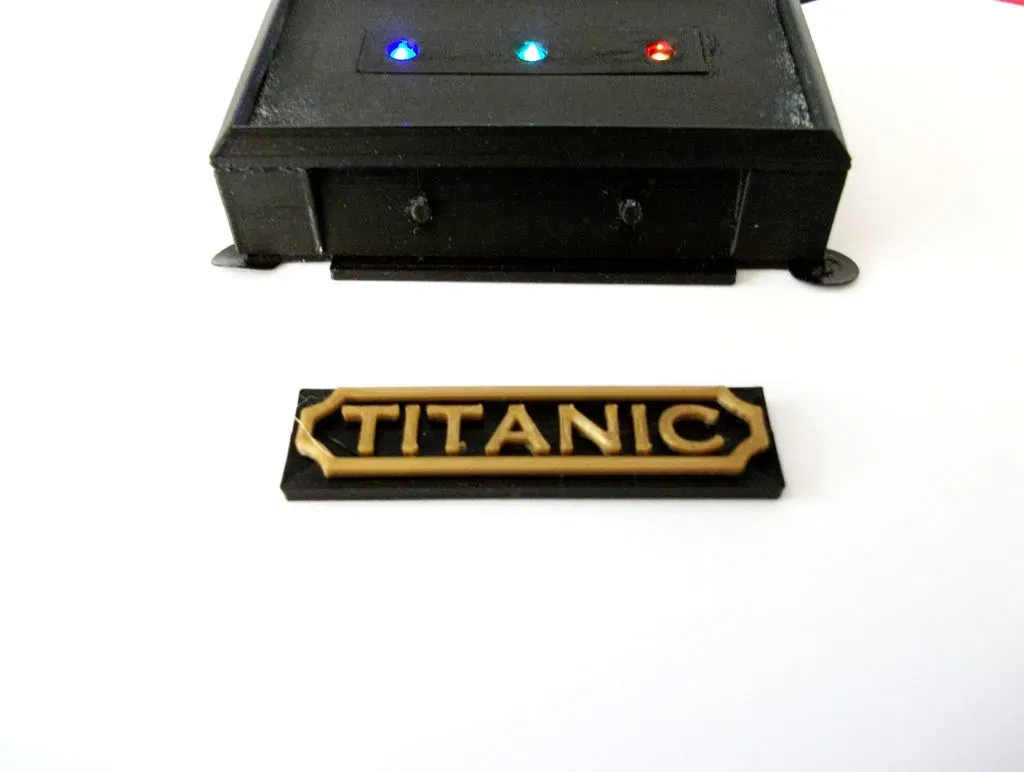

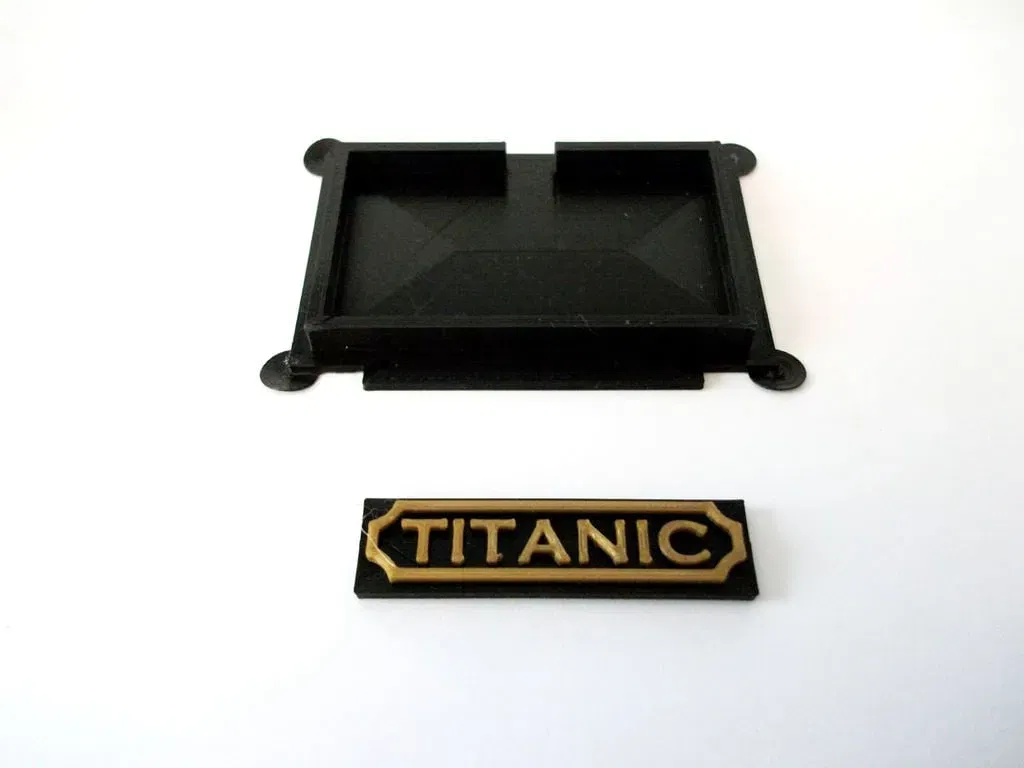

Nó trông giờ đây khá đẹp, nhưng tôi cảm thấy nó cần một chút gì đó nữa để phá vỡ khu vực lớn màu đen trên mặt trước. Khi tôi vừa nhận được một mẫu filament màu vàng, tôi đã thiết kế một bảng tên nhỏ, hiệu ứng cổ điển, sẽ được gắn vào mặt trước. Để làm điều này, bạn phải in phần thân chính của bảng, và sau đó chuyển sang filament vàng ngay sau khi đầu in đã đạt đến độ cao của chính các chữ cái.

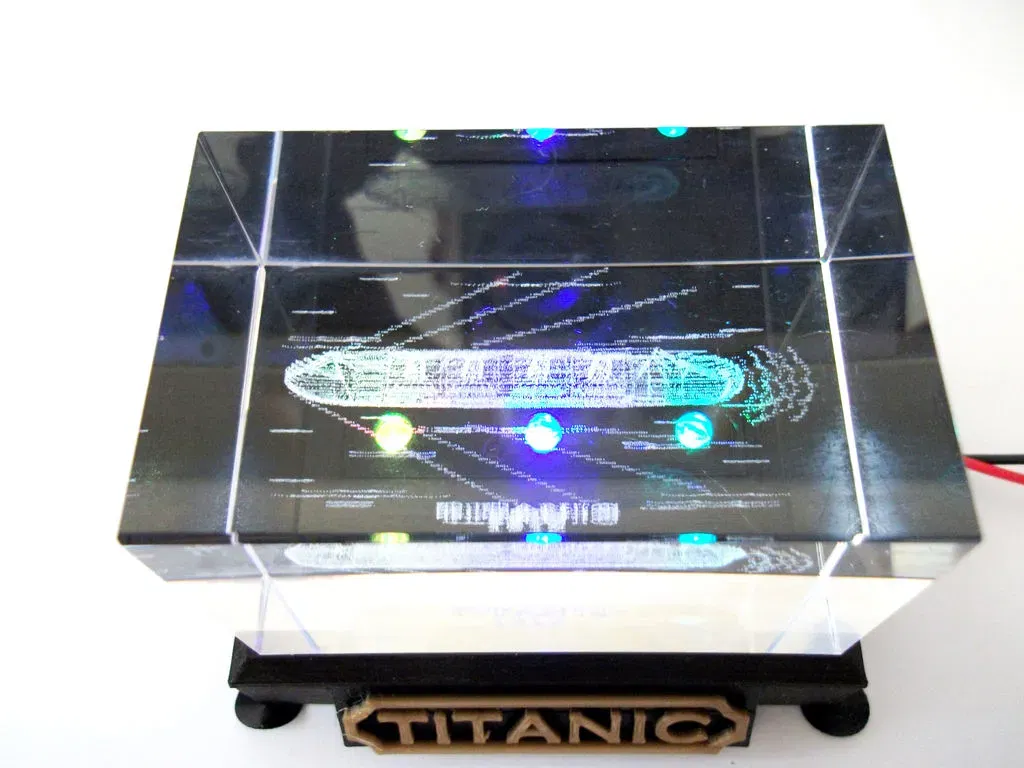

Thiết kế hoạt động rất tốt, nhưng tôi đã mắc một lỗi: Không biết những thứ này hoạt động như thế nào, tôi đã thiết kế một "giếng ánh sáng" xung quanh các LED, lún vào bề mặt trên. Tôi nghĩ rằng việc thu thập càng nhiều ánh sáng càng tốt từ các LED là hợp lý. Nhưng hóa ra đây là điều cuối cùng bạn muốn; ánh sáng phân tán chỉ đơn giản làm hỏng hiệu ứng ánh sáng viền, và tạo ra những phản chiếu không mong muốn trong khối acrylic.

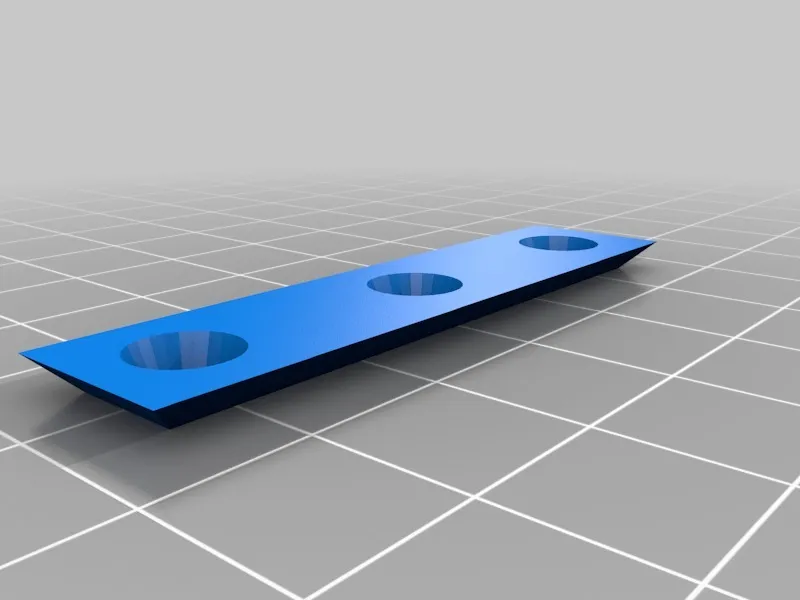

Thay vì in lại toàn bộ, tôi đã làm một mảnh lấp đầy nhỏ để giải quyết vấn đề. Nó có thể được dán vào vị trí nếu bạn muốn. Nếu bạn xem tệp Sketchup, bạn sẽ thấy tôi đã loại bỏ nó ở đó, vì vậy nếu ai đó muốn thay đổi thiết kế cho một kích thước khác, họ không cần phải lo lắng về bước này.

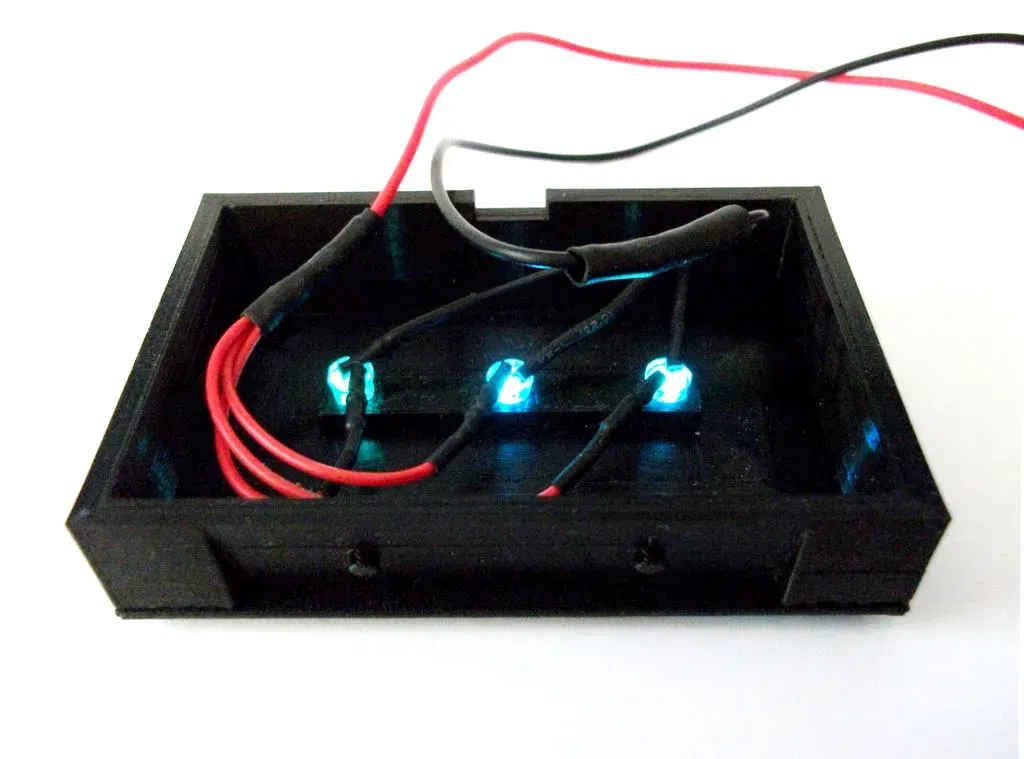

Hiện tại, tôi đã kết nối các LED với một phần của cáp USB mà tôi còn lại từ một thiết kế khác. Tôi sẽ không bao giờ sử dụng 12 Volt cho các LED, vì tôi tin rằng chạy chúng ở công suất thấp hơn giúp kéo dài tuổi thọ của chúng. Nhờ một sự trùng hợp thú vị, tôi nghĩ rằng 5 Volt từ USB cung cấp chính xác mức ánh sáng phù hợp với sở thích của tôi.

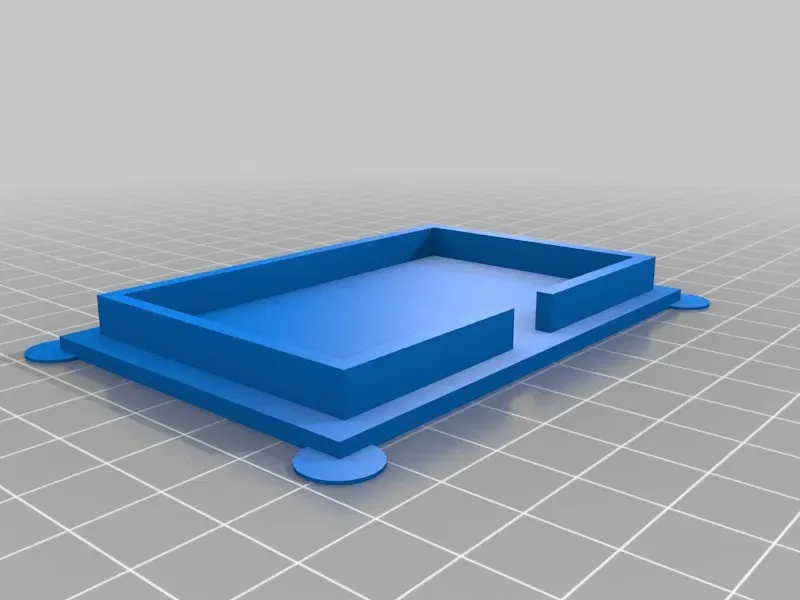

Nắp đáy là một sự vừa vặn cố ý chặt chẽ (những cái trước đó thường rơi ra khi hộp được nâng lên). Tôi đã làm thon phần cạnh trước của đáy để phù hợp với góc bên trong của hộp, nơi nó nghiêng về phía sau để chứa bảng tên. Nhưng bằng cách loại bỏ độ thon, tôi thấy nó giữ chặt hơn khi được đẩy vào vị trí. Nó đã giúp tôi tiết kiệm việc thiết kế một cái kẹp, và có vẻ như nó đã hoạt động rất tốt!

Tôi cũng đã in ra một giá đỡ pin nhỏ cho 2 viên pin AA (Thing 2339441), như một nguồn cung cấp năng lượng thay thế khi USB không có sẵn.

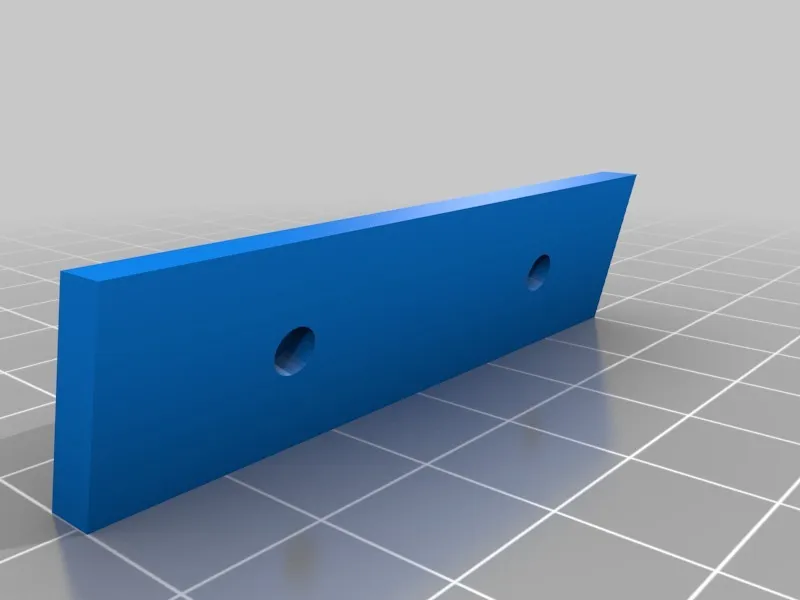

Tôi dự định sẽ chỉnh sửa thiết kế thêm. Phần nào để loại bỏ ánh sáng không cần thiết, và phần nào để cung cấp một ổ cắm điện thuận tiện hơn được lắp phẳng ở mặt sau của hộp.

Ôi, và một chi tiết cuối cùng: Tôi đã gặp một số vấn đề cong vênh mà tôi cho là do nhiệt độ môi trường lạnh. Những vòng tròn nhỏ ở đáy đã được thêm vào để giảm bớt điều này, và sẽ cần được cắt bỏ khỏi lắp ráp hoàn thiện.

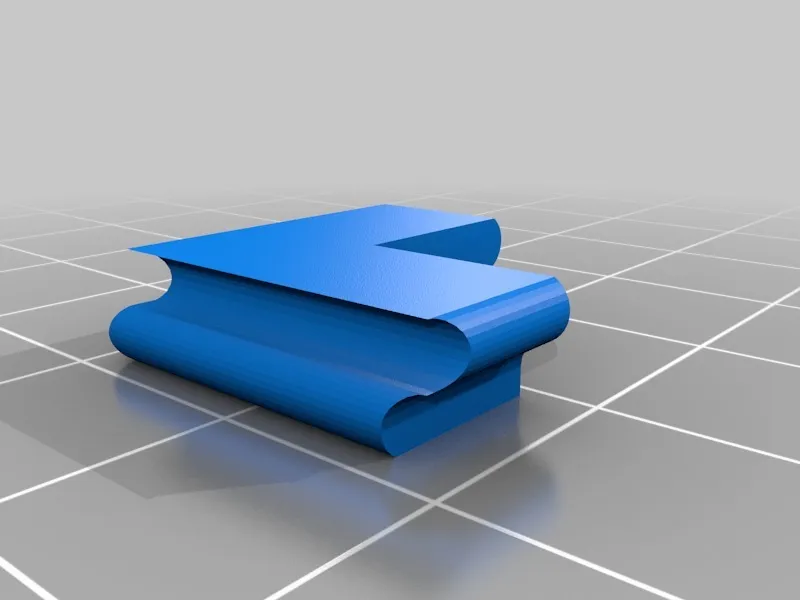

Bây giờ, tôi đã thêm một số chân đế tùy chọn vào thiết kế. Nếu cần, những cái này chỉ cần được dán vào vị trí trên lắp ráp hoàn thiện. Tôi sẽ chụp một bức ảnh khi có thời gian.

Bây giờ, có ai biết nơi nào tôi có thể tìm thấy một tảng băng acrylic phù hợp không?!!
