Chân đế tùy chỉnh cho ốp JSAUX Steam Deck (Thiết kế bởi SkTx)

Chân đế (Kickstand) tùy chỉnh cho ốp JSAUX Steam Deck (thiết kế bởi SkTx)

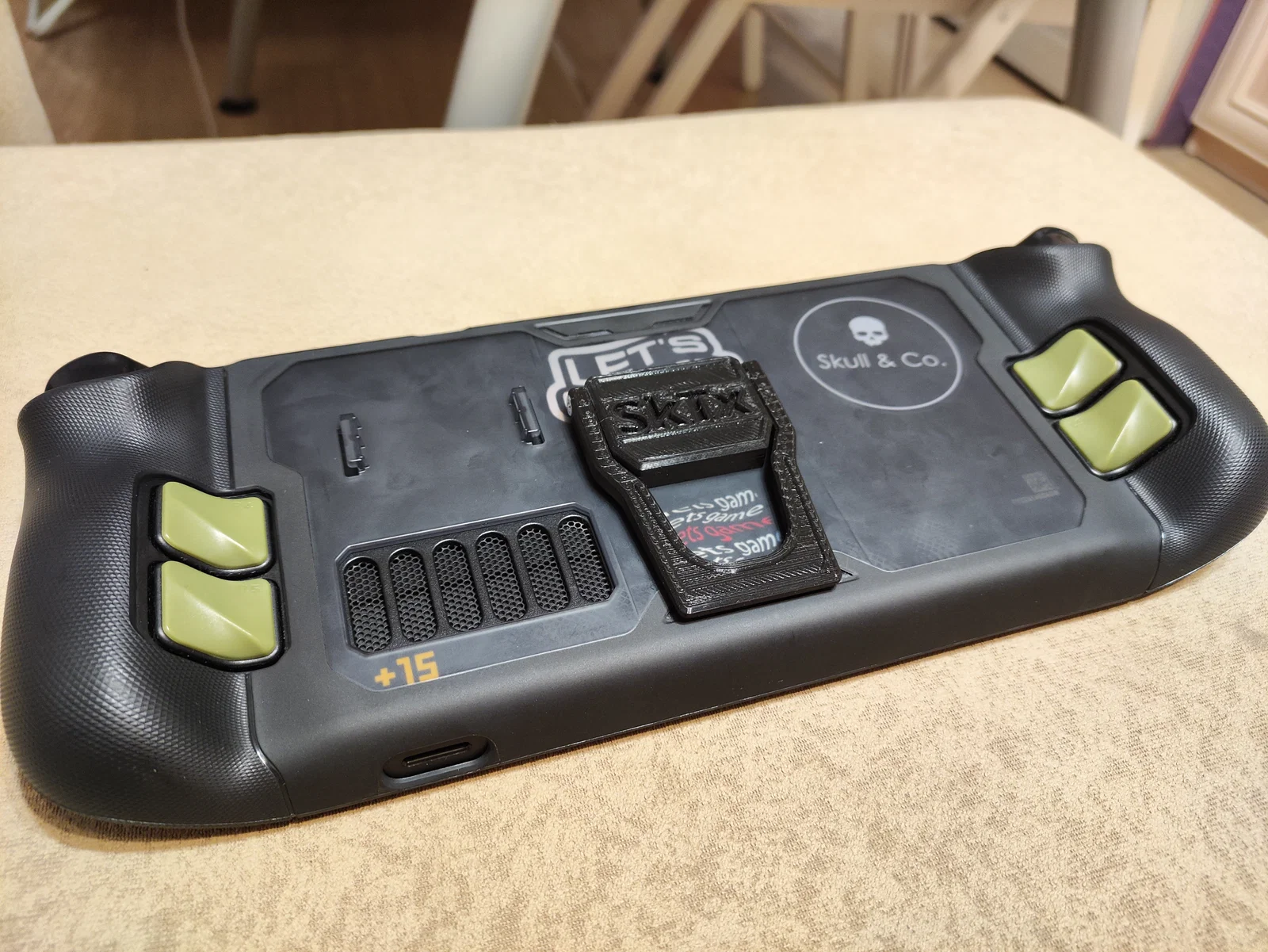

Đây là thiết kế chân đế dạng mô-đun tùy chỉnh, được chế tạo đặc biệt cho ốp JSAUX của máy Steam Deck. Mẫu này được thiết kế để thay thế cho chân đế gốc đi kèm với ốp.

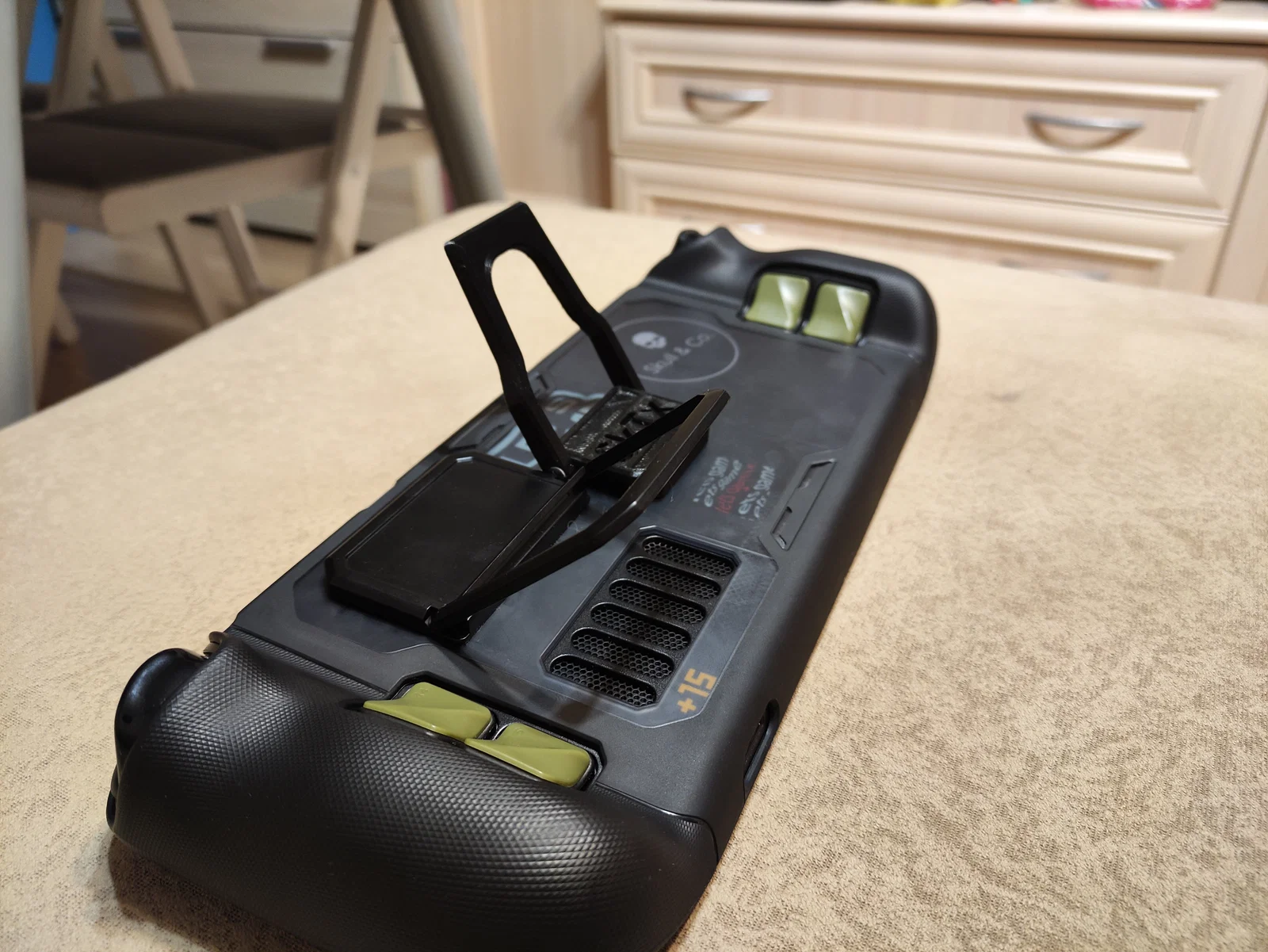

Những hạn chế của chân đế gốc:

1. Thiết kế bất đối xứng.
2. Không thể tinh chỉnh góc độ.
3. Phạm vi nghiêng rất hạn chế.

Đặc điểm của thiết kế này:

• Khắc phục hoàn toàn các vấn đề trên.
• Tối ưu hóa để in 3D dễ dàng.
• Bền bỉ và tin cậy khi sử dụng hàng ngày.

Linh kiện cần thiết để lắp ráp:

• 2 linh kiện in: đế (base) và chân (foot).
• 2 × ốc vít chìm M3 (10 mm).
• 2 × ốc cấy nhiệt (heat-set inserts) (4×4.6 mm).
• Keo khóa ren (khuyên dùng loại độ bền trung bình).
• Mỡ ma sát (friction grease) (để thao tác mượt mà).

Thiết lập in ấn

• Đối với phần chân, hãy sử dụng chiều cao lớp in 0.1–0.14 mm. Điều này giúp tạo ra các góc nghiêng sạch sẽ mà không cần thêm support, đồng thời cải thiện độ bám dính giữa các lớp và độ bền.
• Không cần support vì mô hình đã tích hợp sẵn hỗ trợ bên trong phần đế. Tuy nhiên, hãy kiểm tra xem máy in của bạn có thể in cầu (bridge) ổn định ở khoảng cách >10 mm hay không.
• Để có linh kiện chắc chắn, hãy sử dụng:
  • Độ dày đường in (line width): 0.4–0.6 mm;
  • 3–4 lớp vỏ (perimeters);
  • 6–10 lớp bề mặt trên/dưới.
• Vật liệu khuyên dùng: PETG, PA, PC. Những loại này có độ bám dính giữa các lớp tốt, chịu áp lực tốt và đủ độ bền cho các phần mỏng của chân đế.
• Vật liệu phải cứng cáp và dai, không được giòn.
• Nên sử dụng thêm lớp brim để tăng độ bám bàn in và tránh cong vênh.

⚠ QUAN TRỌNG: Tránh sử dụng PLA hoặc các vật liệu giòn/có độ chảy cao khác. Các chi tiết làm từ các loại này có thể bị gãy hoặc không hoạt động như mong đợi.

Sau khi in

1. Loại bỏ tất cả phần thừa: brim, bè (raft), support (nếu có) và cả các phần support tích hợp bên trong đế.
2. Lắp thử đế vào ốp JSAUX. Nếu cần, hãy mài nhẹ các cạnh để khớp vừa khít mà không bị lỏng lẻo.
3. Đóng ốc cấy nhiệt vào đế. Thực hiện chậm rãi để:
   • giữ nguyên hình dạng;
   • đảm bảo độ thẳng hàng (sai lệch nhỏ có thể chấp nhận được);
   • đảm bảo ốc cấy được cố định chắc chắn.
4. Loại bỏ vật liệu thừa nếu có biến dạng nhỏ. Sau khi đế nguội, lắp ráp cơ cấu:
   • kết nối đế và chân bằng ốc M3;
   • bôi keo khóa ren (1–2 giọt) trước khi siết chặt;
   • vặn ốc vừa đủ, không dùng lực quá mạnh;
   • để keo khô (vài giờ hoặc qua đêm).
5. Sau khi keo khô, nới lỏng ốc một chút để tạo khe hở 2–3 mm.
6. Bôi mỡ ma sát vào các điểm tiếp xúc (đế ↔ chân, chân ↔ ốc). Sau đó siết chặt ốc hoàn toàn, điều chỉnh lực siết để kiểm soát độ ma sát.
7. Lau sạch mỡ thừa và kiểm tra độ giữ góc. Nếu khớp nối cảm thấy lỏng, hãy siết thêm ¼ vòng.

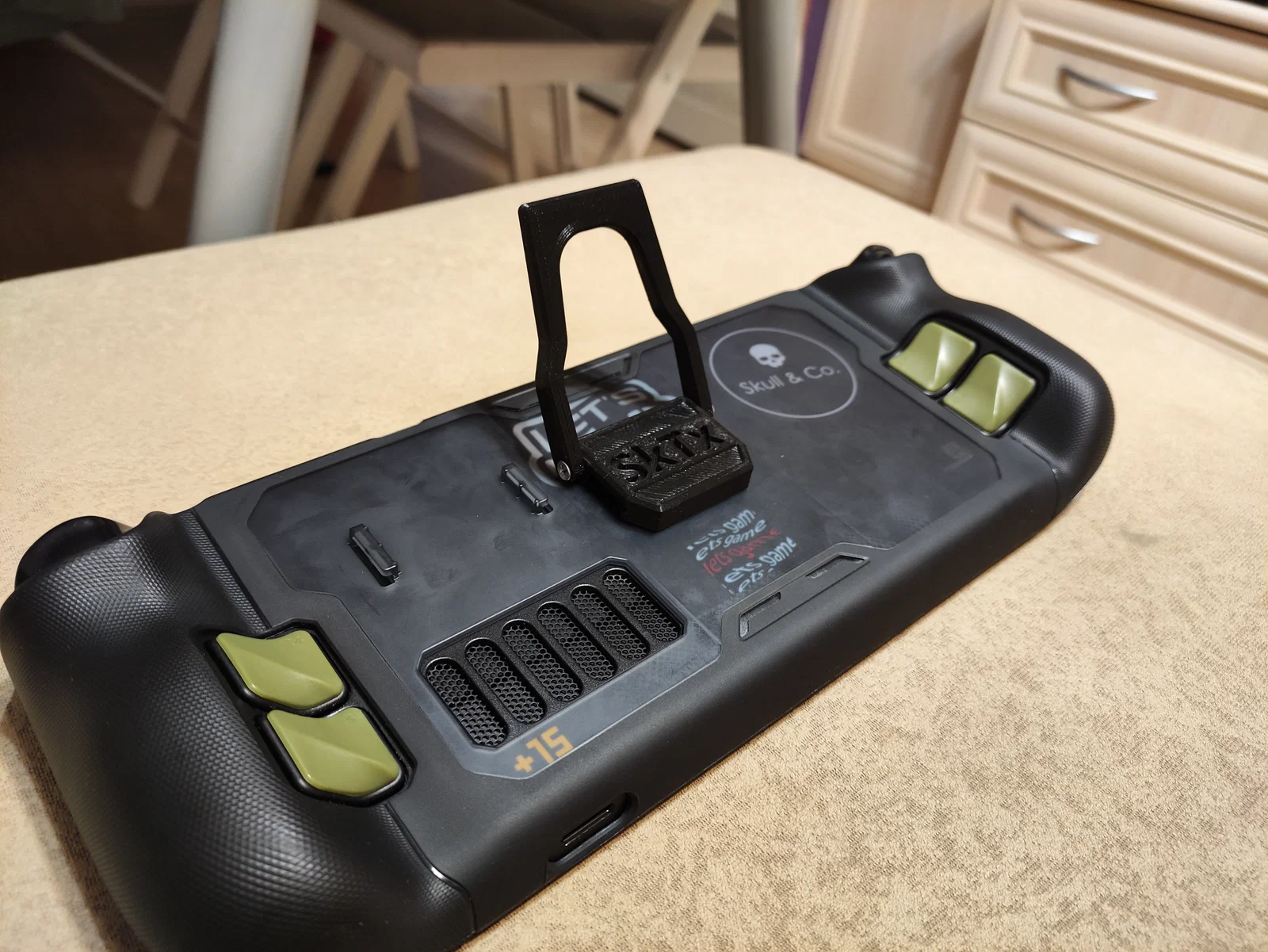

🔧 Kết quả là một mô-đun có khả năng điều chỉnh góc mượt mà và cố định chắc chắn, sẵn sàng gắn lên ốp Steam Deck của bạn.

ℹ Lưu ý về mỡ: Nếu bạn không tìm mua được mỡ ma sát, bạn có thể tự làm dễ dàng:

• lấy mỡ silicon đặc (tương tự như mỡ lithium);
• trộn thêm 5–15% bột talc;
• hỗn hợp này tạo ra độ đặc phù hợp để điều chỉnh mượt mà và giữ góc ổn định.
