Thước đo độ sâu khoan sử dụng thước cặp Powerfix (Lidl)

Tôi có một chiếc khoan cột giá rẻ mà tôi đã mua được với giá hời vài năm trước. Nó không phải là chất lượng hàng đầu, và bạn chắc chắn không thể làm việc chính xác với nó. Nhưng, đó là những gì tôi có, và nó hoàn toàn ổn cho công việc thủ công của tôi.

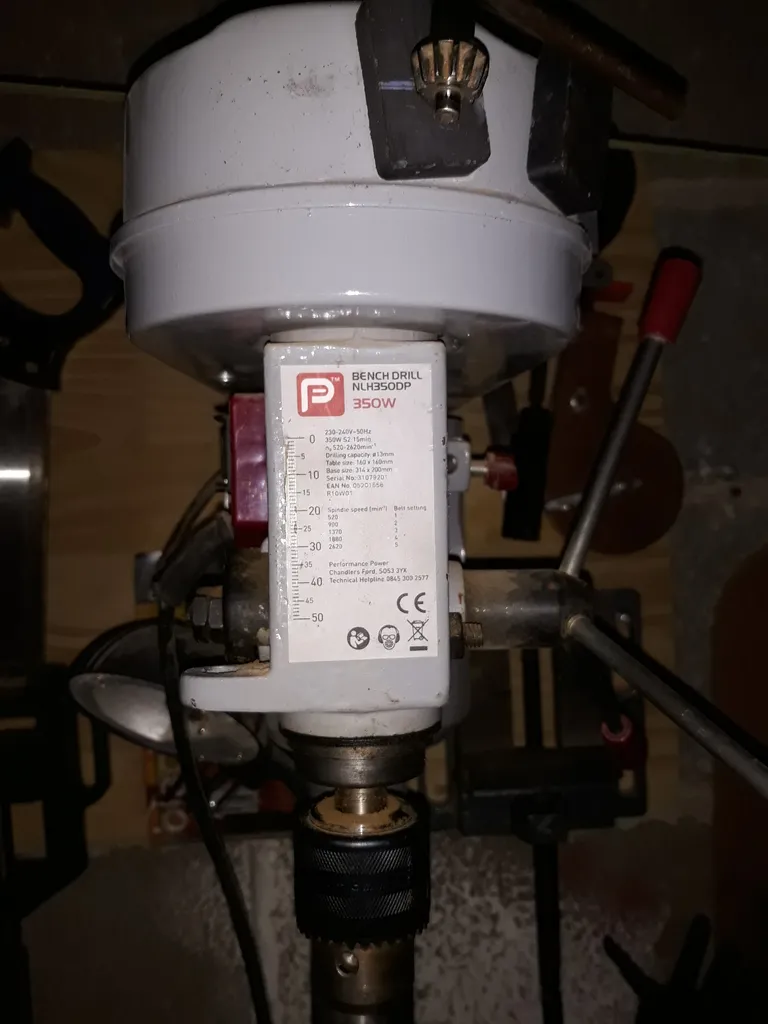

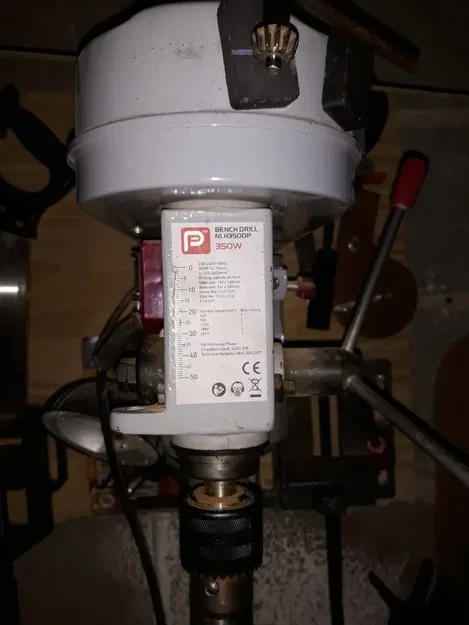

Một trong những tính năng hài hước nhất là thước đo độ sâu/dừng. Không chỉ thang đo của nó cực kỳ thô, mà kim chỉ cũng có thói quen quay ra khỏi thang đo khi động cơ đang chạy.

Tôi đã có một chiếc thước kẹp vernier Powerfix, mua từ Lidl UK. Nó có giá mười bảng (hầu như không còn đồng xu nào) và có chất lượng surprisingly tốt. Thực tế, nó đã đóng góp quan trọng trong mọi thiết kế tôi đã thực hiện trên Thingiverse cho đến nay.

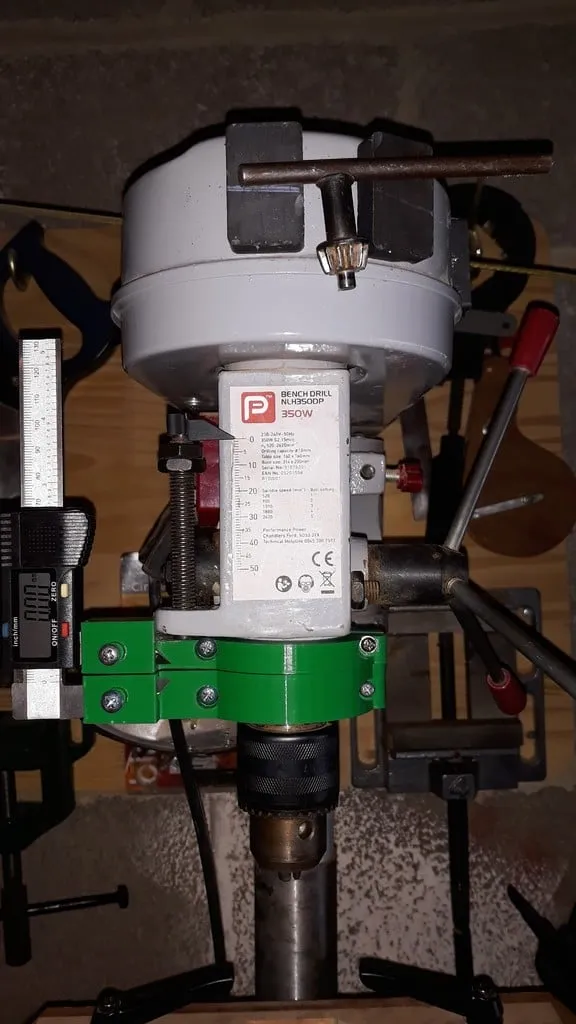

Anh trai lớn của tôi đã gợi ý rằng nó rất lý tưởng để thích nghi sử dụng như một thước đo độ sâu khoan. Vì vậy, lần tiếp theo chúng xuất hiện ở Lidl, tôi đã lấy một cái nữa để làm điều đó.

Chiếc khoan của tôi có một tấm chắn an toàn nhỏ gập xuống khá đẹp, được cho là để che khu vực làm việc khi đang sử dụng. Nhưng tất cả những gì nó làm là cản trở khi gập xuống, và (một cách mỉa mai) đâm vào mặt tôi khi nó ở trên. Vì lý do đó, tôi đã tháo nó ra vài năm trước, nhưng tôi đã phải để lại tấm gắn của nó vì nó mang theo cái cố định cho thước đo độ sâu/dừng.

Bây giờ tôi đang thay đổi mọi thứ, nó có thể cuối cùng được gỡ bỏ, nhưng để giữ chức năng dừng độ sâu, tôi cần thêm một điểm cố định phù hợp trong phần mới.

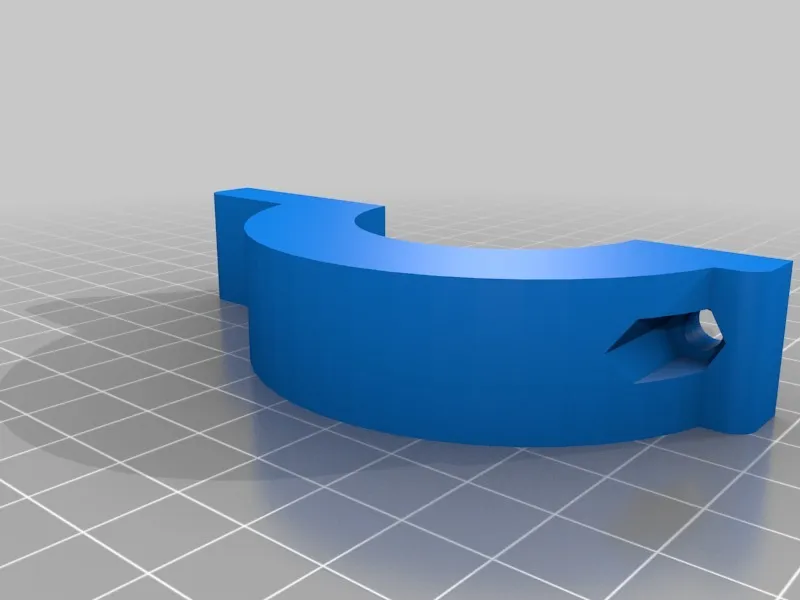

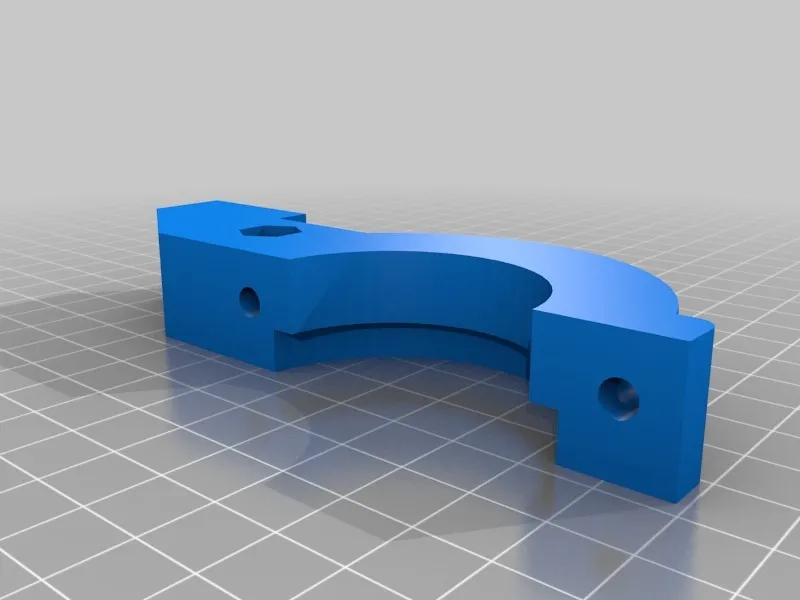

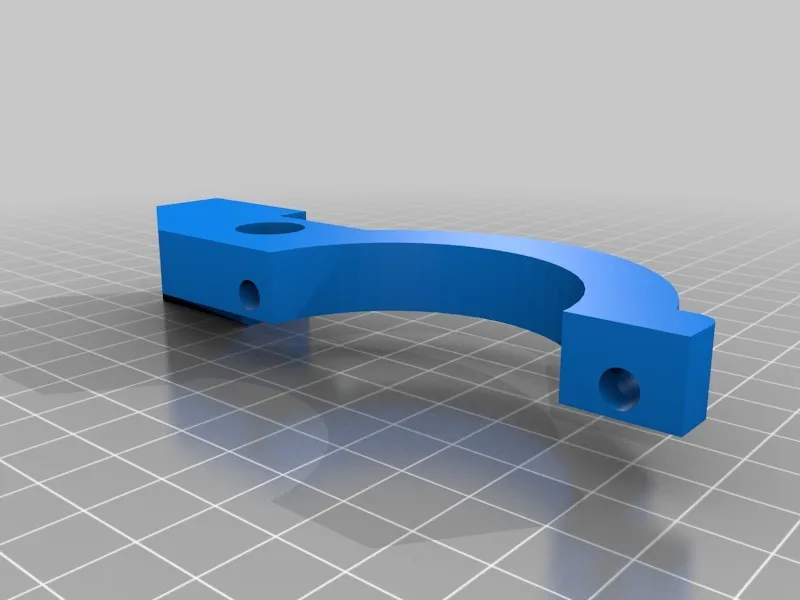

Nói thật, việc gỡ tấm cũ không dễ dàng: Chiếc khoan không được cung cấp công cụ để gỡ mũi khoan, và tấm gắn ban đầu không mở đủ rộng để gỡ bỏ nó. Tôi đã thực hiện một vài lần cố gắng gỡ mũi khoan, sử dụng công cụ tự chế, nhưng nó không chịu. Cuối cùng, tôi đã làm nóng tấm gắn nhựa đủ để biến dạng nó qua mũi khoan. Để tránh điều này với thiết kế của tôi, tôi đã quyết định rằng nó sẽ có hai nửa để việc gỡ bỏ và lắp lại dễ dàng hơn trong tương lai.

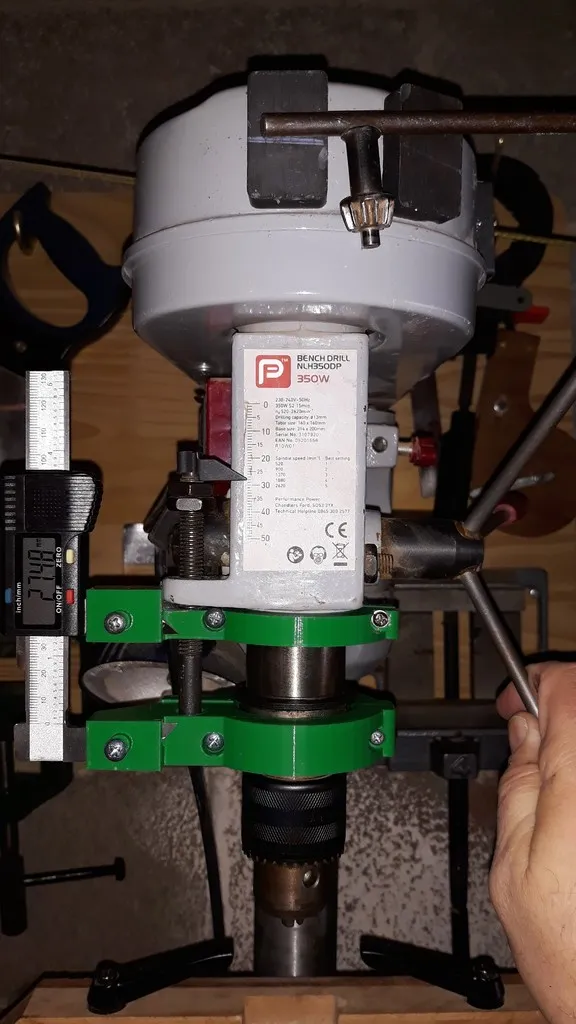

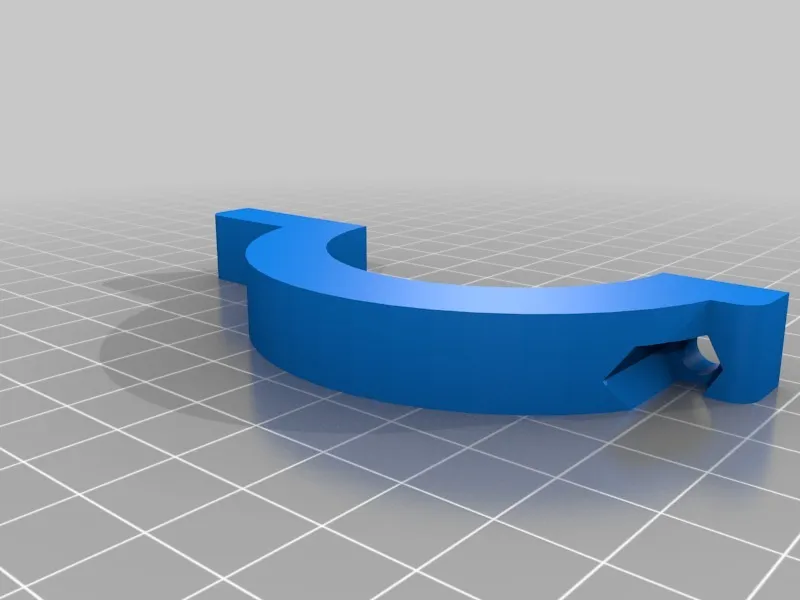

Vấn đề tiếp theo là sửa chữa cho hàm kẹp trên. May mắn thay, có một rìa hẹp 8mm ở đáy của thân máy khoan cột đúc. Nó không lý tưởng, nhưng chắc chắn có thể chứa một phiên bản mỏng hơn của kẹp dưới. Tất nhiên, nó sẽ không mạnh mẽ như phần cố định dưới, nhưng đủ tốt.

Kế hoạch ban đầu của tôi là khoan qua các hàm kẹp và cố định qua chúng vào các vòng kẹp mới. Nhưng các kẹp là thép dụng cụ, và mũi khoan HSS của tôi chỉ khoan được khoảng 0.5mm trước khi trở nên cùn hơn một người Yorkshire nhìn vào nghệ thuật hiện đại. Tôi đã mua một số mũi khoan cobalt nhưng chúng cũng không tốt hơn nhiều. Thực tế, mũi khoan cobalt cuối cùng đã để lại mặt cắt của nó bị nhúng vào kẹp trong khi phần còn lại của mũi khoan trông như một điếu xì gà bị nổ trong một bộ phim hoạt hình Bugs Bunny! Tôi đã đính kèm một bức ảnh để chứng minh rằng tôi không ph exáng - mẹ tôi đã nói với tôi hàng triệu lần không được ph exáng.

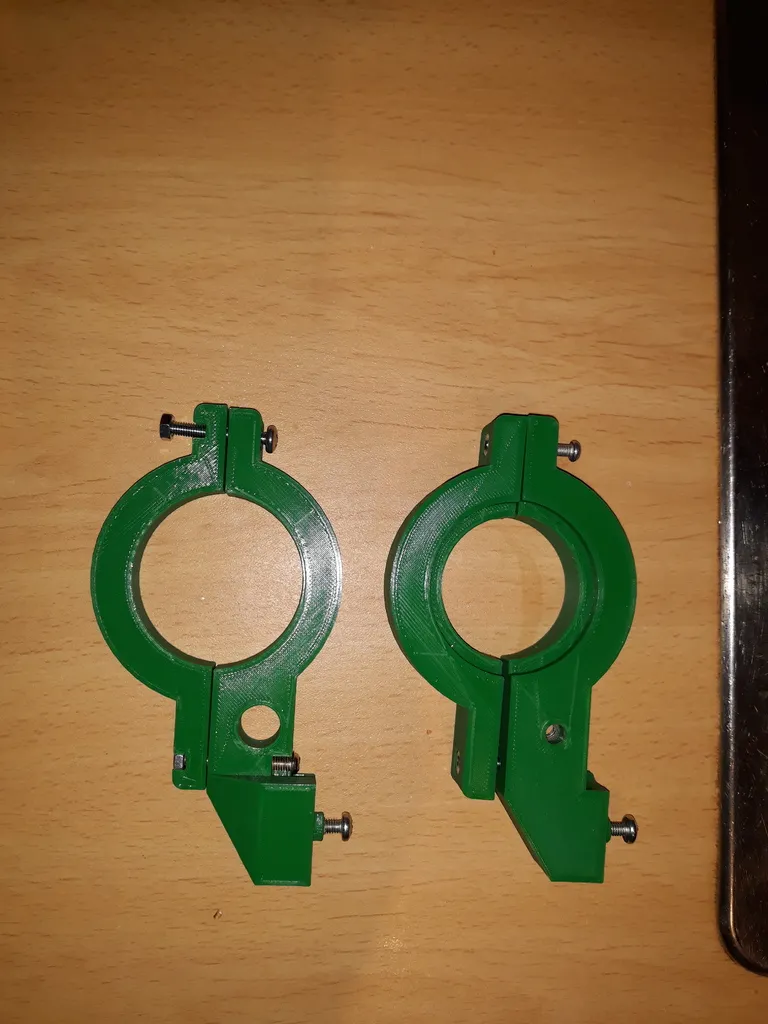

Vì vậy, một cách miễn cưỡng, tôi đã thay đổi thiết kế của mình để các hàm kẹp lắp vào các khoang trên các vòng kẹp, và sau đó được kẹp chặt vào vị trí bằng một vít máy.

Cuối cùng, tôi đã cắt bỏ các hàm đo bên trong của kẹp bằng máy mài góc của mình vì chúng cứ đâm vào tôi khi tôi với tới các nút bật/tắt ở bên trái máy của mình. Sau đó, tôi đã cắt bỏ một mảnh lớn của thang đo vì nó cản trở việc tiếp cận với hộp ròng rọc của máy khoan.

Tôi không có kế hoạch cắt gì lúc đầu, nhưng khi tôi làm một loại lắp kẹp thứ hai, theo thông số kỹ thuật của em trai tôi, cho máy khoan Parkside tương tự của anh ấy, tôi nhận ra rằng điều đó là hợp lý. Anh ấy cũng dũng cảm hơn tôi, và không chỉ khoan kẹp của mình mà còn hoàn toàn tháo rời chúng để có thể cắt chúng một cách mạnh mẽ hơn. Thiết kế của tôi cho MÁY của ANH ẤY đã được đăng tải như một bản remix cho những ai muốn đi theo con đường này.

Vậy là, một khoản tiền mười bảng cho độ chính xác kỹ thuật số được mua cùng lúc với việc tôi mua khoai tây của mình!
