Sửa chữa công tắc cho máy hủy tài liệu Olympia ECS71

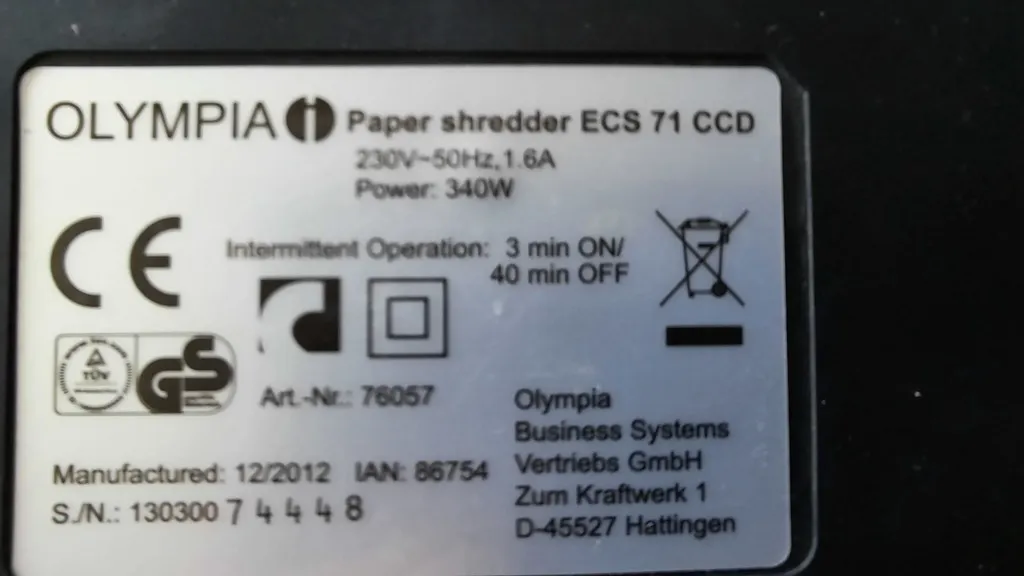

Vào khoảng năm 2012 hoặc 2013, tôi đã mua một máy hủy tài liệu Olympia ECS71 CCD từ Lidl. Kể từ đó, nó đã hoạt động rất tốt, mặc dù thỉnh thoảng bị sử dụng sai cách bởi một người mà tôi sẽ không đề cập tên (nhưng có thể là tôi).

Một thời gian vào cuối năm 2018, một cái gì đó đã hỏng, và không có việc hủy tài liệu nào xảy ra mặc dù động cơ vẫn hoạt động mạnh mẽ. Tự nhiên, tôi đã làm những gì mà bất kỳ ai có tư duy thực tiễn sẽ làm, và đã tháo rời nó - âm thầm hy vọng rằng, tất nhiên, nó sẽ là một cái gì đó phù hợp cho thiết kế và in 3D, như một bánh răng hoặc một giá đỡ bi.

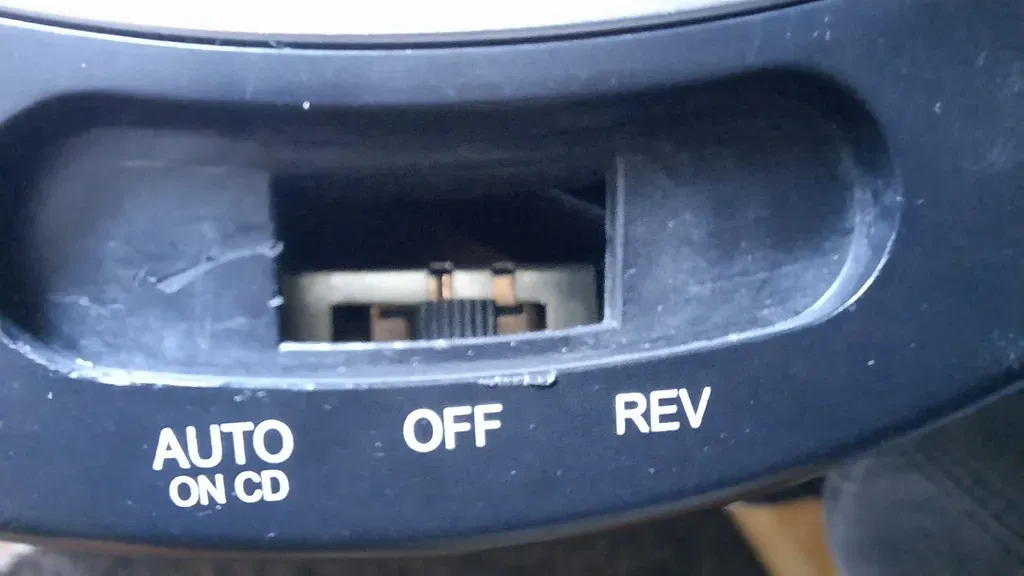

Nhưng, khi tôi cố gắng tháo các vỏ ra khỏi cơ chế, hai nửa của vỏ không tách rời. Vấn đề là công tắc vẫn giữ tất cả lại với nhau, và nó từ chối buông ra dù tôi có dùng áp lực hợp lý. Tôi đã cố gắng nâng nhẹ nhàng, nhưng không có kết quả. Không còn cách nào khác, tôi đã phải resort đến việc nâng mạnh mẽ. Vỏ vẫn mang những vết sẹo mà kết quả đến ngày hôm nay, và chúng có thể thấy trong bức ảnh đính kèm của lỗ công tắc! Nhưng cuối cùng tôi đã có thể thuyết phục nó buông tay khỏi cái nắm chặt chết người, để tôi có thể thực hiện chẩn đoán của mình cuối cùng.

Lỗi của máy hủy tài liệu hóa ra không phức tạp hơn là các ốc vít của động cơ bị lỏng theo thời gian, khiến động cơ tách rời khỏi cơ chế truyền động. Điều này đã được giải quyết nhanh chóng với một ít Loctite và một cái tua vít, không cần phải in 3D bất cứ thứ gì :'c.

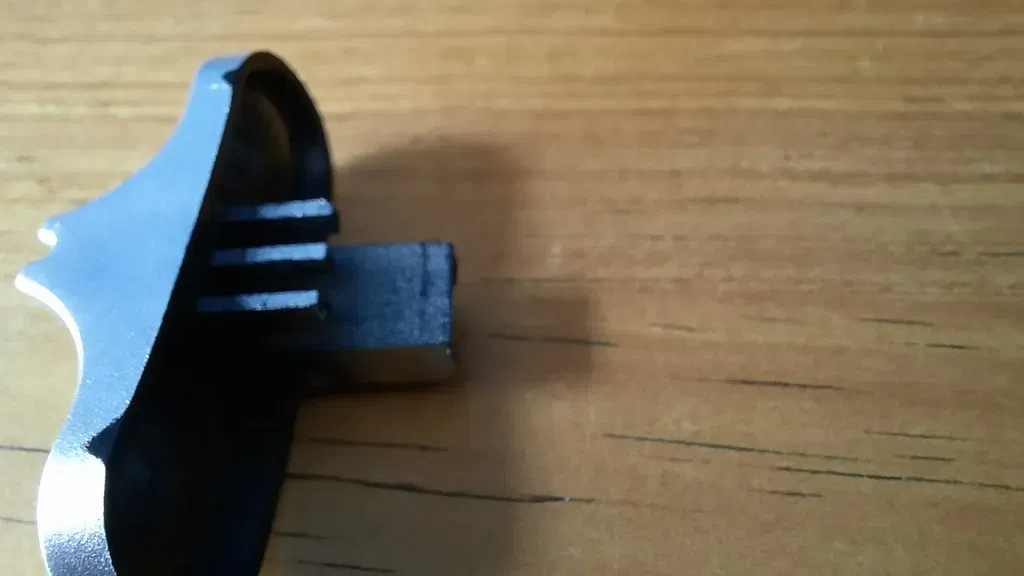

Nhưng khi tôi cố gắng lắp ráp lại thiết bị, tôi nhận ra rằng cách tiếp cận "sức mạnh thô bạo và sự thiếu hiểu biết" (TM BigCliveDotCom) của tôi đã dẫn đến việc clip giữ mỏng manh trên công tắc bị gãy: Như thường lệ, việc tiết kiệm một phần nhỏ giá trị của nhựa - biến nó thành 3 clip mỏng manh 1.5mm - đã tạo ra một điểm yếu. Nếu bạn nhìn vào bức ảnh của công tắc, bạn sẽ thấy ba ngón tay mỏng manh chỉ còn lại là tất cả những gì còn lại của cơ chế clip ban đầu.

Tôi thực sự biết ơn về việc tiết kiệm này của các nhà sản xuất một lần, vì tôi nghi ngờ rằng tôi đã có thể tháo rời máy hủy tài liệu mà không có nó.

Vào thời điểm đó, tôi chỉ đơn giản là gắn lỏng cái cần gạt công tắc bị hỏng trở lại vào máy hủy tài liệu, và sử dụng nó theo cách đó từ đó trở đi. Nhưng cái thứ quái quỷ đó lúc nào cũng rơi ra, hoặc bị hút vào máy hút bụi, và khiến tôi phát điên mỗi khi tôi sử dụng nó.

Sau đó, khi tôi bắt đầu làm quen với máy in 3D, tôi đã thực hiện một vài nỗ lực để thiết kế một cần gạt công tắc thay thế. Nhưng các góc chéo phức tạp và các đường cong phức hợp liên quan luôn đánh bại tôi, và tôi đã tiếp tục sử dụng cần gạt công tắc như nó vốn có - chấp nhận rằng nó sẽ thỉnh thoảng tìm cách thoát ra vào những thời điểm không thuận tiện nhất.

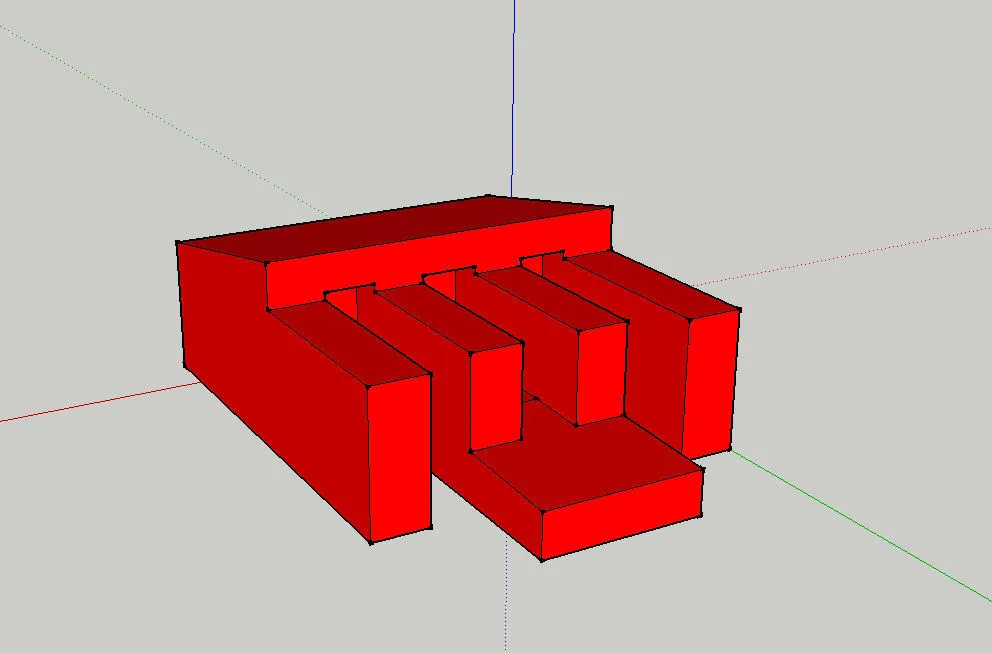

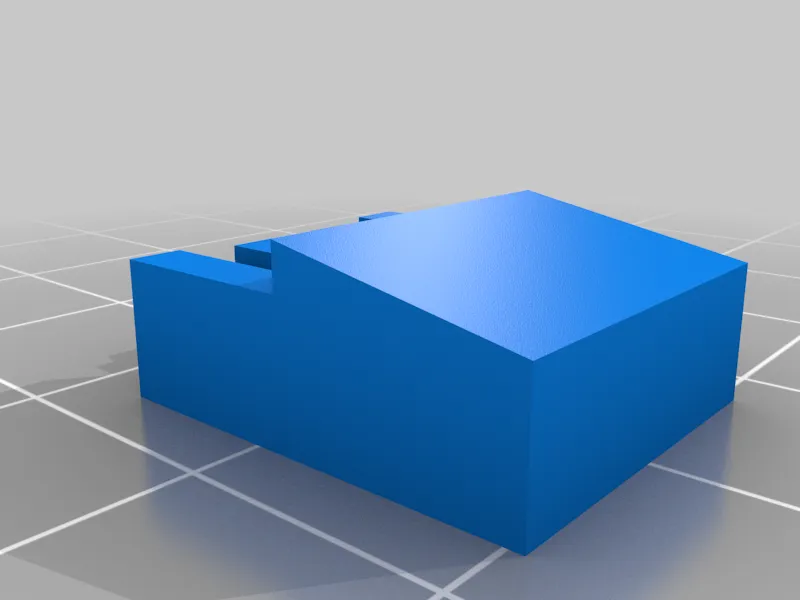

Cho đến hôm nay. Khi chúng ta đang trong thời gian phong tỏa vì virus, tôi đã có thể dành thêm một chút thời gian để suy nghĩ về vấn đề này. Không mất quá lâu để nhận ra rằng tôi đã suy nghĩ sai về nó. Tất cả những gì thực sự cần là một mảnh sửa chữa nhỏ cho cái kẹp, thay vì một cái cần gạt công tắc hoàn toàn mới từ đầu.

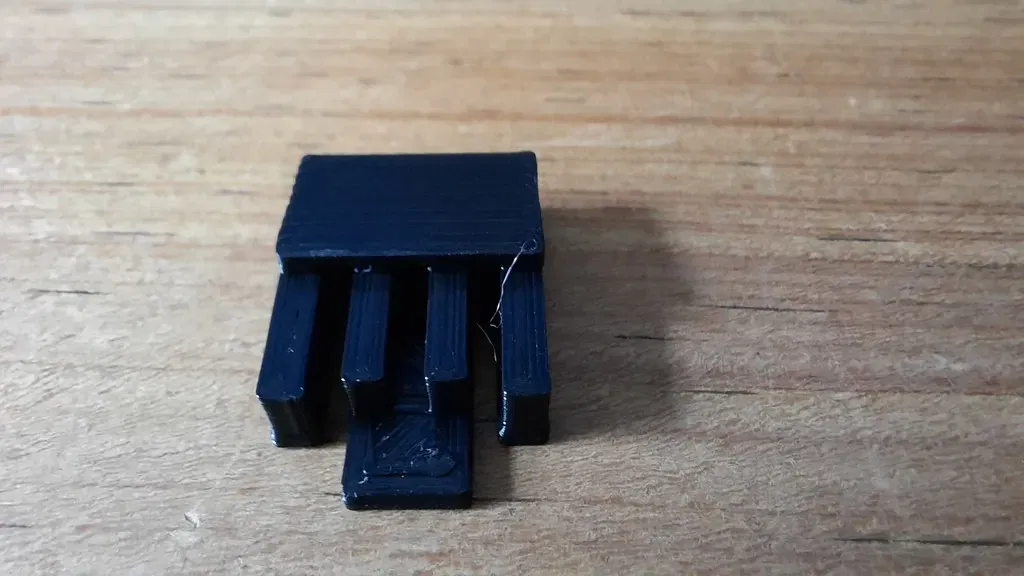

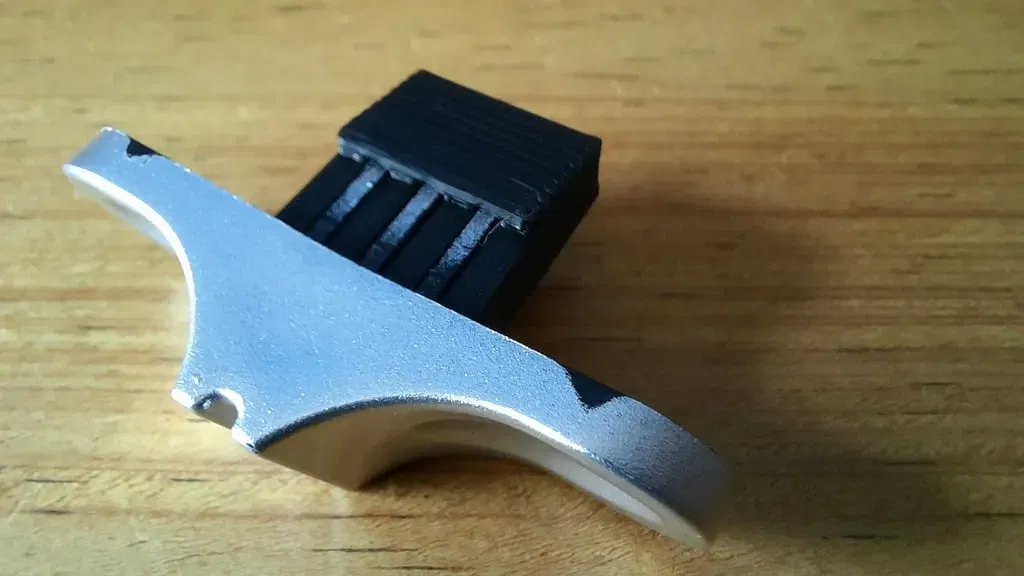

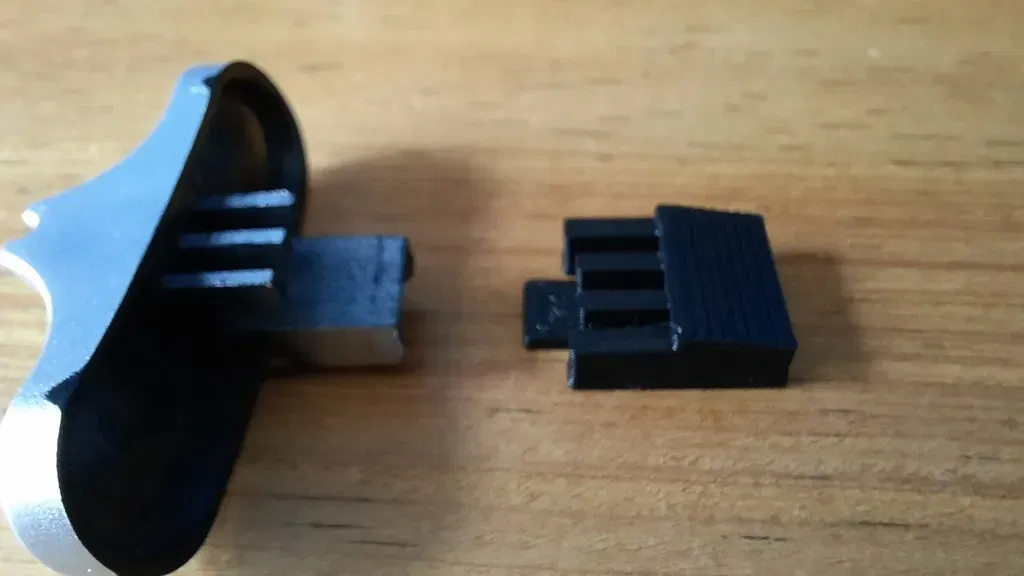

Sau một số lần đo đạc và điều chỉnh, tôi đã mất khoảng 3 lần thử nghiệm để có được một kết quả hoạt động và tôi cảm thấy hài lòng. Nó vừa khít, có lực ma sát tốt đến nỗi không cần keo, vì vậy có thể dễ dàng tháo ra nếu tôi cần truy cập vào các bộ phận bên trong của máy hủy tài liệu một lần nữa - nhưng cũng không quá lỏng lẻo đến mức nó có thể rời ra mà không cần nỗ lực của người điều khiển.

Một lợi ích khác là nó sử dụng một lượng filament rất nhỏ (so với việc in một cái cần gạt công tắc hoàn toàn mới) đến nỗi tôi đang tự trách mình vì không nghĩ ra điều này sớm hơn.

Vậy bài học rút ra từ câu chuyện là: Chỉ vì một mảnh lớn bị hỏng, không có nghĩa là cần một mảnh lớn để sửa chữa!

Chúc mọi người in ấn vui vẻ trong thời gian phong tỏa!
