Khớp nối cầu (Ball-joint) có tích hợp ren M5 cho phụ kiện 3D

Khớp nối cầu (Ball-joint) tích hợp ren M5 tiện dụng

Bạn đang tìm kiếm một giải pháp linh hoạt để gắn kết các thiết bị, phụ kiện trong xưởng làm việc hoặc các dự án DIY? Mẫu thiết kế khớp nối cầu (Ball-joint) này chính là thứ bạn cần. Với cải tiến mới nhất, phần đầu cầu được tích hợp thêm lỗ ren M5, cho phép bạn dễ dàng kết nối trực tiếp với các loại ốc vít M5 tiêu chuẩn hiện nay. Đây là một chi tiết cơ khí cực kỳ hữu ích cho việc lắp đặt camera, đèn chiếu sáng hoặc các bộ phận cảm biến cần điều chỉnh góc xoay linh động.

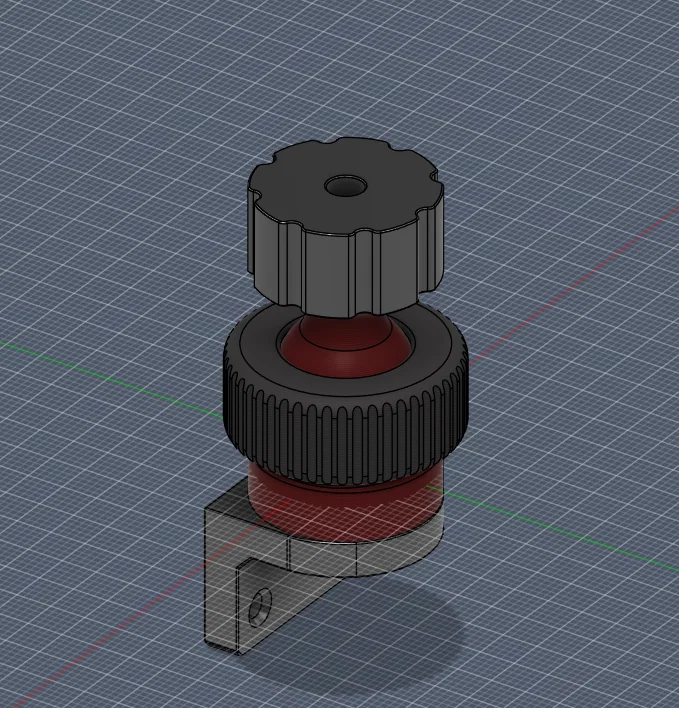

Thiết kế của mẫu này bao gồm một phần đế gắn cố định, một khớp cầu cho phép xoay đa hướng và một núm vặn khóa để giữ chặt vị trí mong muốn sau khi đã điều chỉnh xong. Việc bổ sung ren M5 trên đỉnh cầu giúp tăng cường độ chắc chắn và khả năng tương thích với nhiều phụ kiện công nghiệp khác. Đây là giải pháp tiết kiệm thời gian và công sức cho những ai thường xuyên phải tinh chỉnh góc độ thiết bị mà không muốn sử dụng các loại khớp nối cồng kềnh, kém thẩm mỹ.

Để đạt được kết quả tốt nhất khi in 3D mẫu Ball-joint này, bạn nên lưu ý một số điểm sau:

• Chất liệu khuyên dùng: Nên sử dụng nhựa PETG hoặc ABS để đảm bảo độ bền cơ học và chịu được lực siết của ốc vít M5 mà không bị nứt vỡ.
• Thông số in: Thiết lập độ dày tường (wall thickness) khoảng 3-4 lớp để tăng độ cứng cáp cho các khớp nối.
• Hỗ trợ in: Mẫu này có thể cần một ít support ở phần đế, nhưng phần khớp cầu nên in với độ phân giải cao (layer height từ 0.12mm - 0.16mm) để bề mặt khớp xoay được trơn tru nhất.
• Gia công sau in: Bạn có thể cần chà nhám nhẹ các bề mặt tiếp xúc của khớp cầu để giúp việc điều chỉnh góc độ mượt mà hơn.
• Kiểm tra ren: Hãy chắc chắn rằng lỗ M5 được in với độ chính xác cao, bạn có thể cần dùng mũi taro để làm sạch ren nếu máy in của bạn gặp khó khăn với các chi tiết nhỏ.
• Ứng dụng: Phù hợp để làm giá đỡ cho điện thoại, camera hành trình hoặc các thiết bị đo đạc trong phòng thí nghiệm tại nhà.

Tổng kết lại, đây là một mẫu 3D đơn giản nhưng mang lại giá trị thực tế cực kỳ cao cho những ai thích tự chế tạo đồ dùng thông minh. Với thiết kế nhỏ gọn và tính tương thích cao, bạn hoàn toàn có thể ứng dụng vào vô vàn dự án sáng tạo khác nhau.
