Bộ chuyển đổi gắn tay cầm phía trên cho máy mài Bosch GWS 7-115

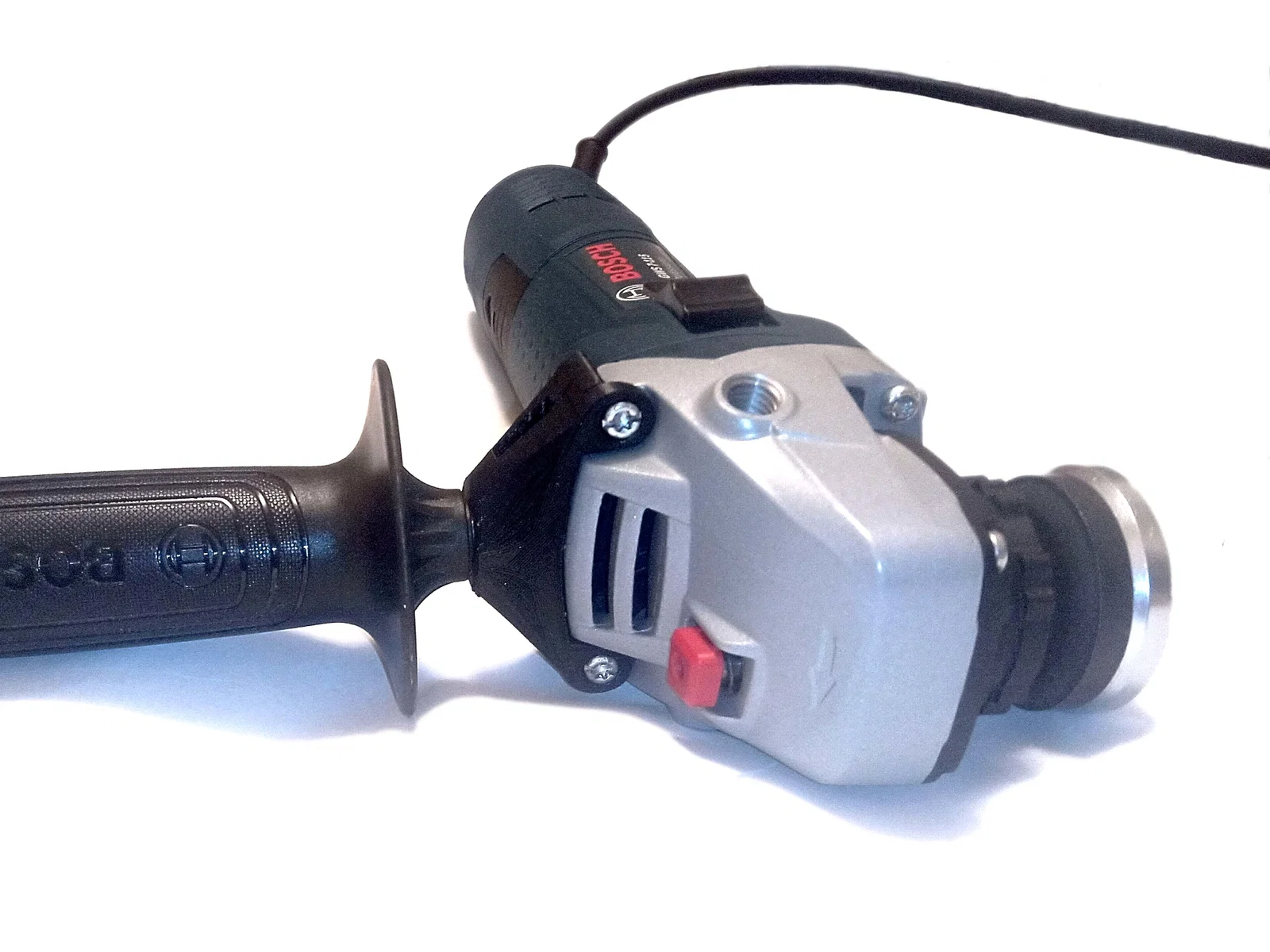

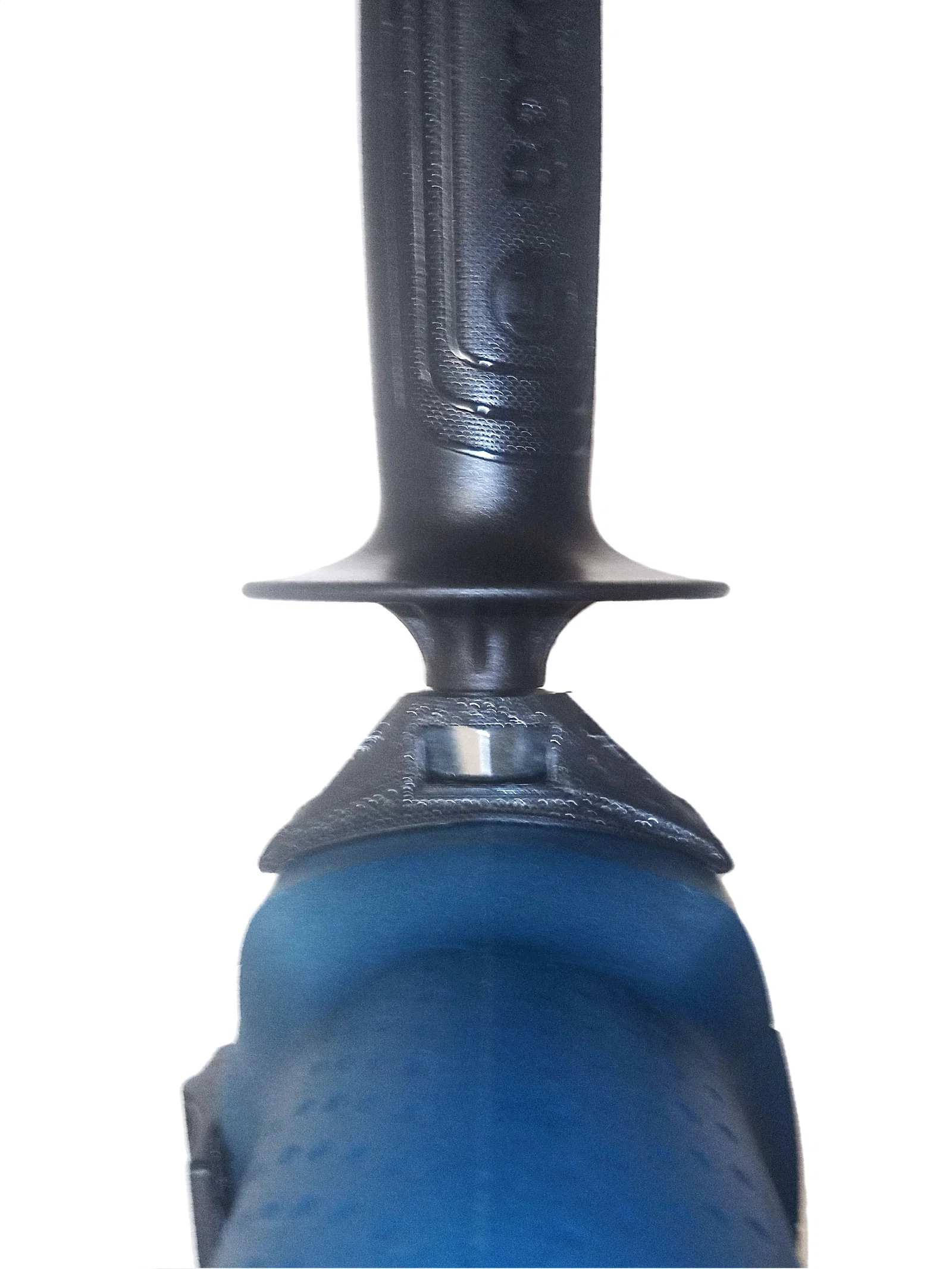

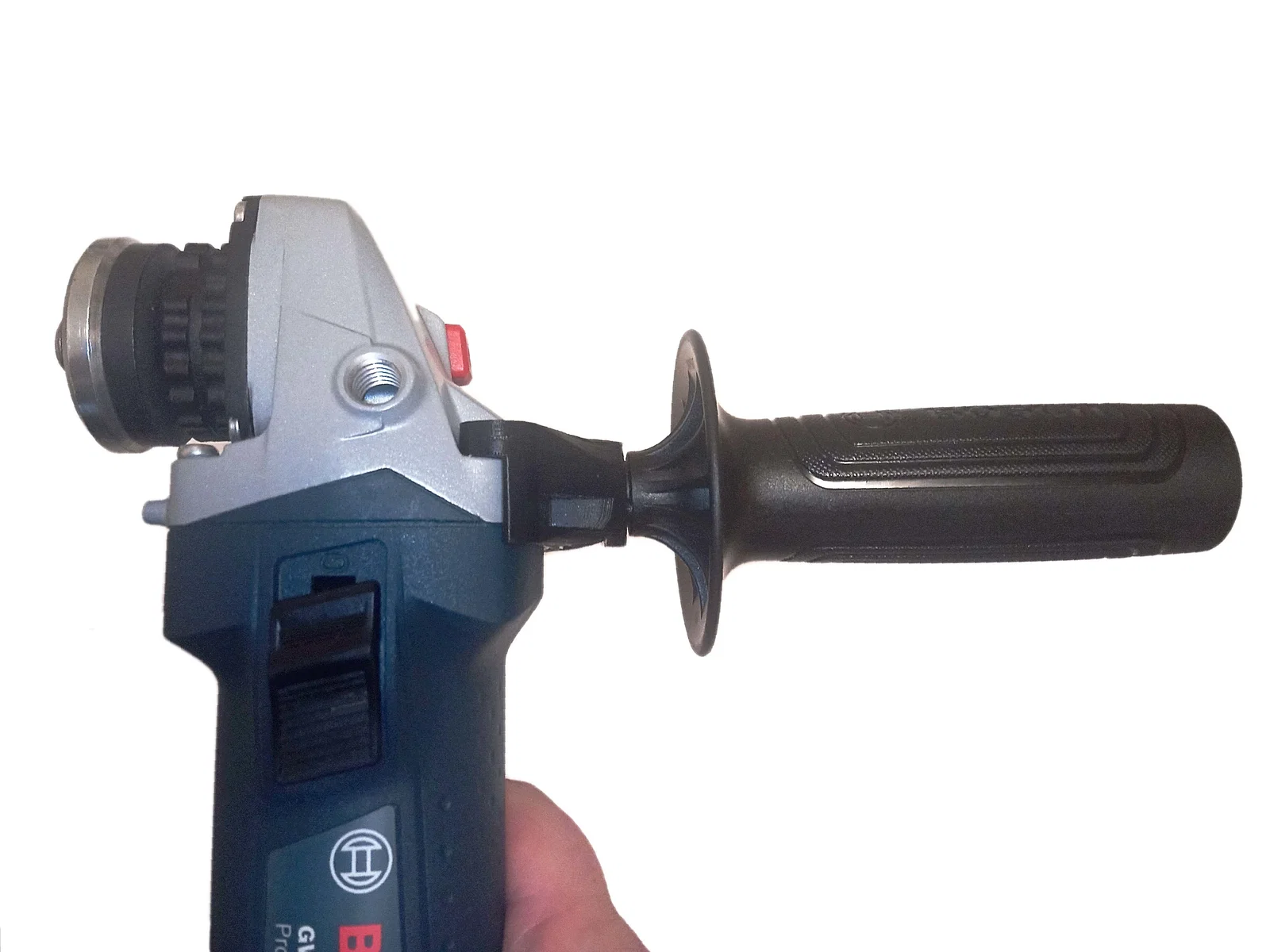

Máy mài Bosch GWS 7-115 mặc định chỉ có vị trí gắn tay cầm ở hai bên trái và phải. Bộ chuyển đổi (adapter) này sẽ giúp bạn gắn thêm tay cầm ở phía trên bằng cách sử dụng hai ốc vít có sẵn ở mặt trước của máy. Mời bạn xem qua hình ảnh để hiểu rõ hơn.Có ba phiên bản adapter cho bạn lựa chọn: 17mm Nut – có khe cắm vừa vặn cho ốc tán 17mm M10-1.5 (tiêu chuẩn DIN 934) để cố định tay cầm. Đây là chuẩn cũ và khá phổ biến. Nếu không chắc chắn, bạn cứ lấy con ốc M10 ra đo khoảng cách giữa hai mặt phẳng của nó là được. 16mm Nut – có khe cắm cho loại ốc tán 16mm M10-1.5 (tiêu chuẩn ISO 4032) cao và hẹp hơn. Đây là tiêu chuẩn mới.* No Nut – không có khe cắm, dành cho bạn nào muốn tự ren M10-1.5 trực tiếp lên nhựa.Adapter này có thể lắp vừa cho dòng máy GWS 8-45 ở thị trường Mỹ. Nếu bạn đang dùng dòng này, hãy xác nhận xem có vừa không rồi phản hồi cho mọi người cùng biết nhé.Hướng dẫn inBạn nên chọn loại nhựa có độ bền cao, chịu lực tốt và ít bị biến dạng (flex). Độ cứng cáp là yếu tố quan trọng vì cả hai điểm gắn của adapter đều nằm ở phía trước. Mình đã để sẵn hướng đặt vật thể như cách mình đã in. Đối với phần mặt trước chỗ chuyển từ phẳng lên tròn, mình không cần dùng support vì độ dốc khá thoải mái. Các vị trí còn lại như khe cắm, lỗ bắt vít và lỗ gắn tay cầm thì bạn nên bật support để in cho chuẩn nhé.Link CADhttps://cad.onshape.com/documents/6bc9ee47ffe94cf62ab0e4df/w/a2fde35927843e6c3d54911f/e/693a800fe83c8563058b7728
