Vỏ cho ổ quang 5.25" sử dụng bo mạch Hitachi Simpledrive

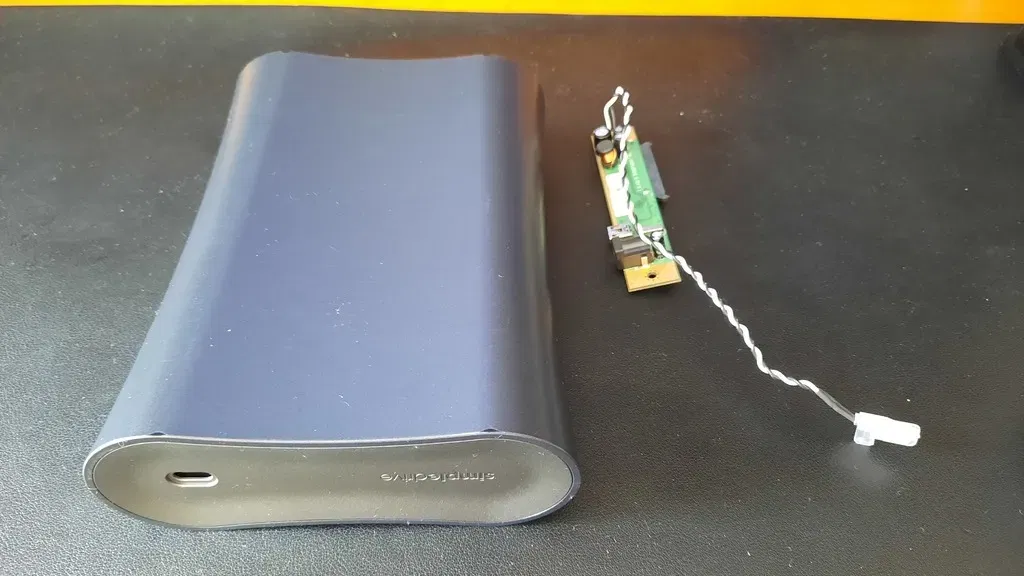

Tôi đã có một ổ cứng di động Hitachi 500Gb USB 2.0 cũ mà tôi không còn sử dụng nữa. Ổ cứng đã được tháo ra (dễ dàng hơn khi sử dụng dock SATA/USB để đáp ứng nhu cầu thỉnh thoảng của tôi) và nó chỉ đang tích bụi. Nhưng vì tôi cần kết nối ổ đĩa quang cỡ lớn cũ của mình, Hitachi đã được gọi đến để hiến tặng linh kiện bên trong của nó.

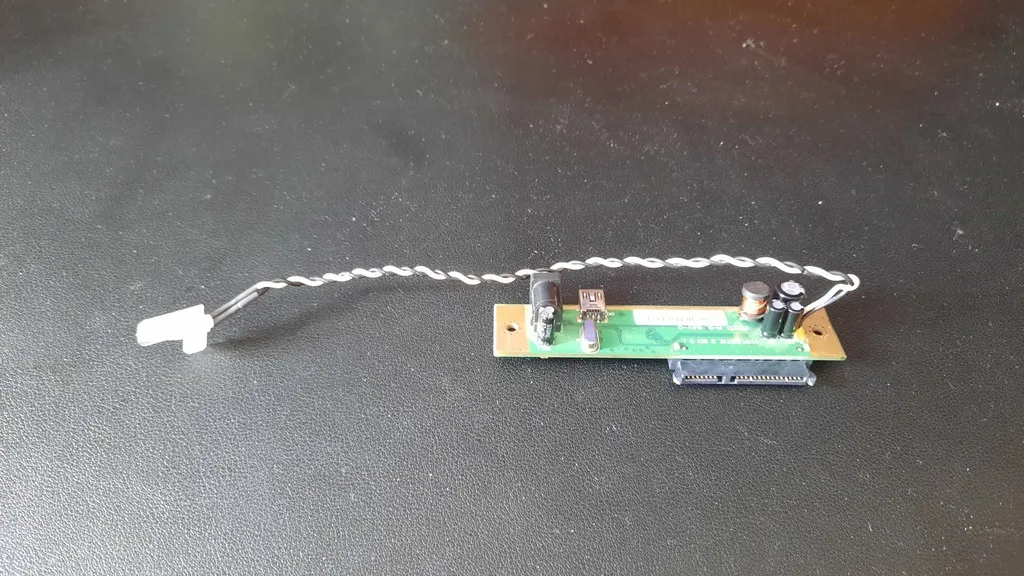

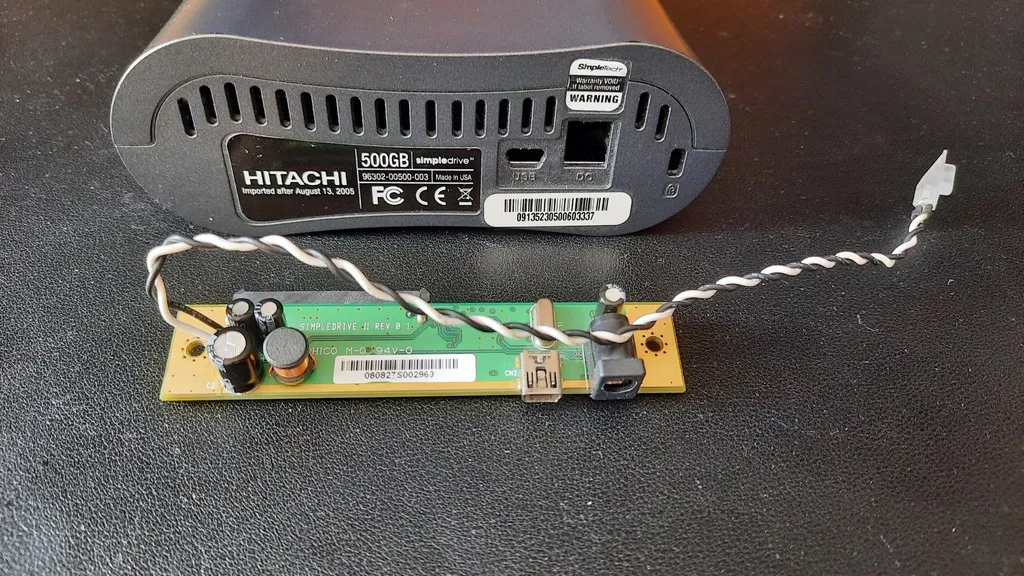

Tôi đã tháo bảng điều khiển ra khỏi Hitachi cũ và thử nghiệm nó trên ổ đĩa quang của tôi. Quả thật, tất cả đều hoạt động tốt. Tất cả những gì tôi cần làm là tạo ra một cái vỏ đơn giản để kết nối mọi thứ lại với nhau.

Tôi đã định sử dụng PLA. Nhưng tôi quyết định thử nghiệm và làm một cái vỏ linh hoạt. Điều này sẽ cung cấp một mức độ bảo vệ sốc cho ổ đĩa, cũng như che đậy phần kim loại trần xấu xí. Vì vỏ kim loại của ổ đĩa quang khá chắc chắn, tôi không cần gì quá nặng nề, vì vậy tôi đã chọn làm một loại "da với các bề mặt bảo vệ thêm".

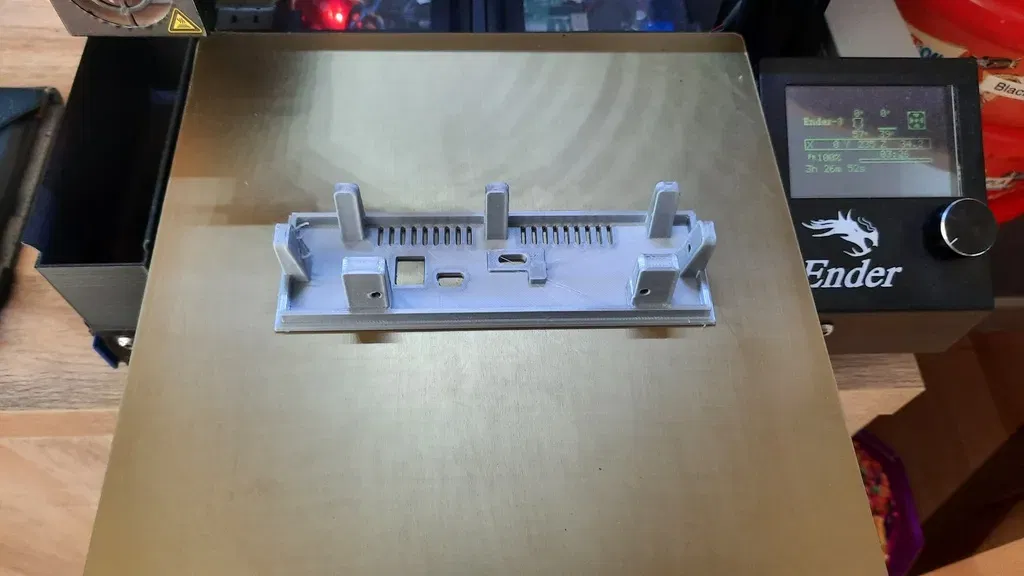

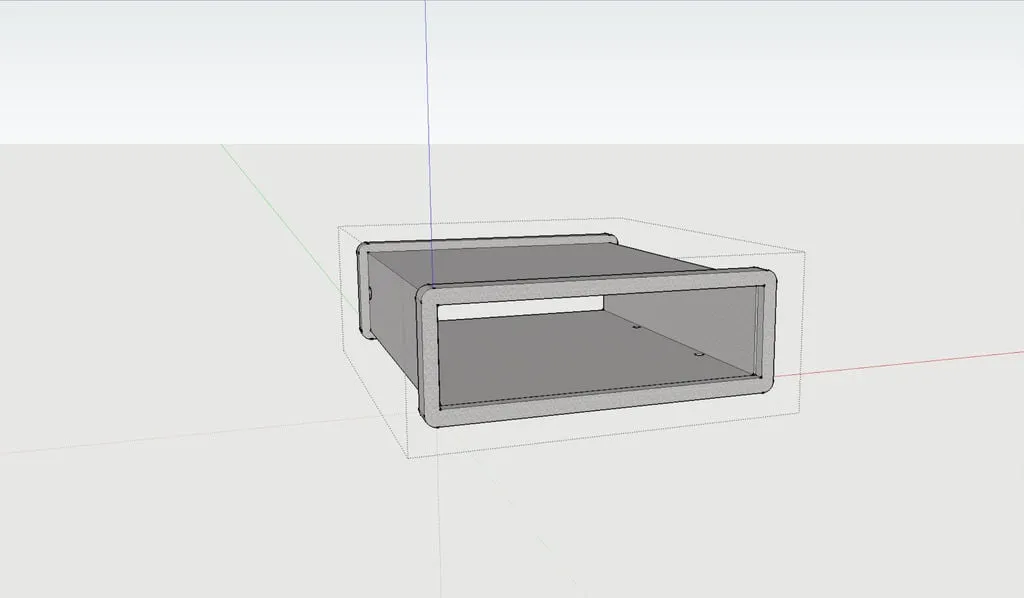

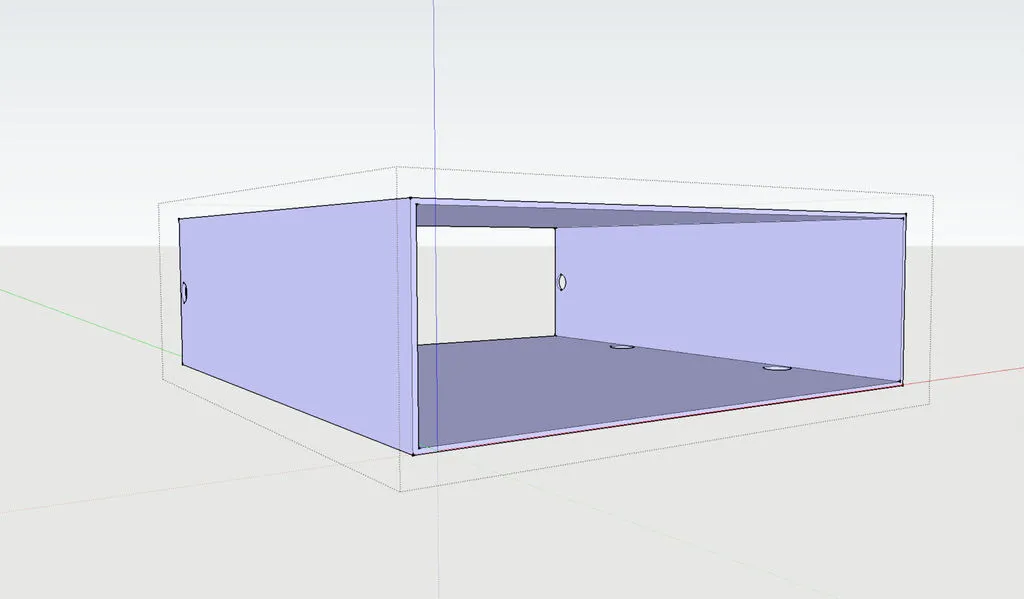

Lưu ý bên lề, máy in của tôi đã bắt đầu hoạt động không đúng cách gần đây vì tôi đã không điều chỉnh nó trong một thời gian dài (tôi đang có kế hoạch mua một cái mới). Thêm vào đó, bo mạch chủ đã phát sinh vấn đề khi nó ngẫu nhiên bị treo giữa các bản in lớn. Điều này có nghĩa là các bản in qua đêm hiện tại không thể thực hiện được. Để thêm vào các vấn đề, tôi đột nhiên gặp khó khăn khi in TPU (do đó bề mặt xấu xí trong các bức ảnh!). Vì những vấn đề này, tôi buộc phải chia vỏ chính của mình thành 3 phần (4 nếu bạn tính cả giá đỡ bảng điều khiển). Nhưng thực sự không có lý do gì mà nó không thể được in thành một mảnh nếu máy in của bạn được điều chỉnh và hoạt động tốt. Tôi đã đính kèm STL cho một mảnh.

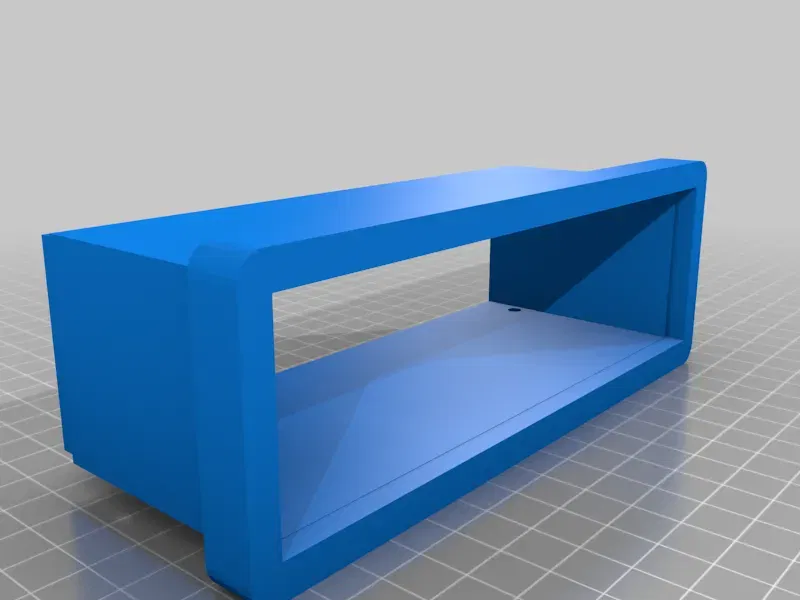

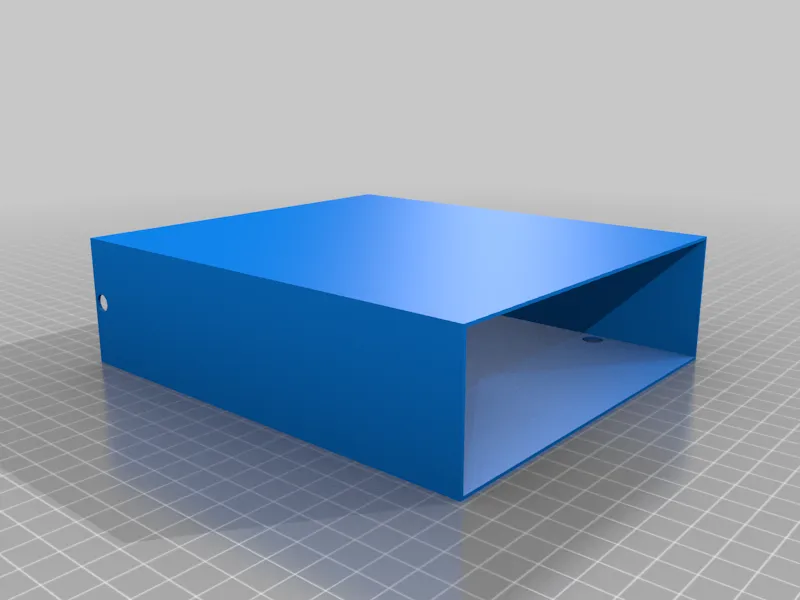

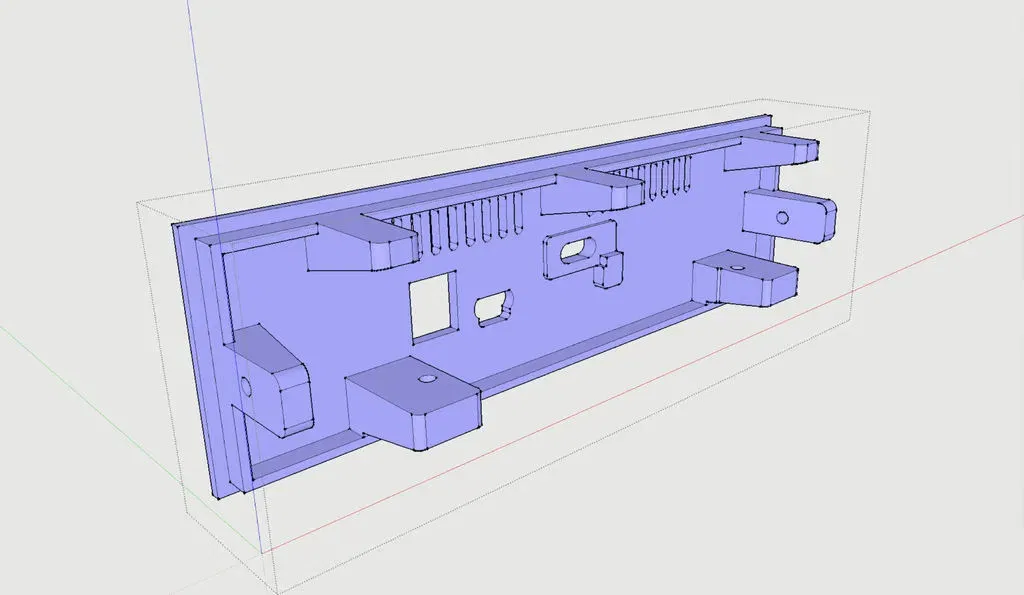

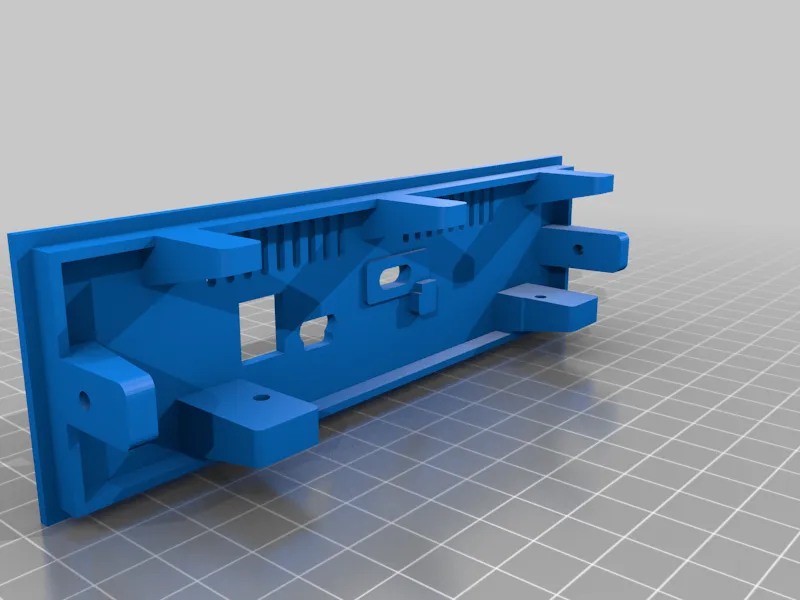

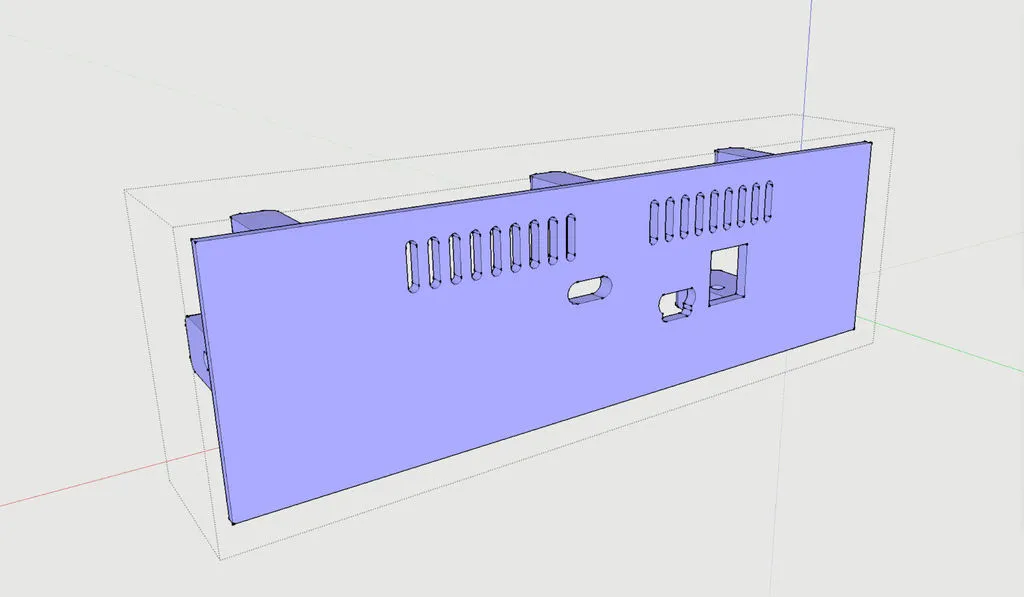

Dù bạn làm nó thành một hay ba phần, bạn nên in giá đỡ bảng điều khiển trước, sử dụng một vật liệu rắn như PLA. Toàn bộ vỏ cũng có thể hoạt động tốt bằng PLA, nhưng tôi chưa thử nghiệm nó.

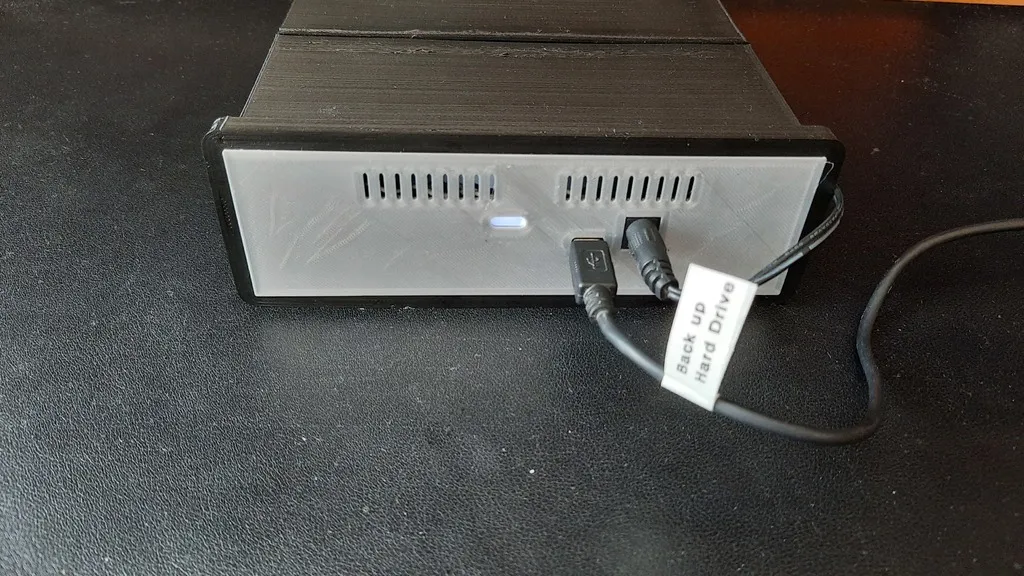

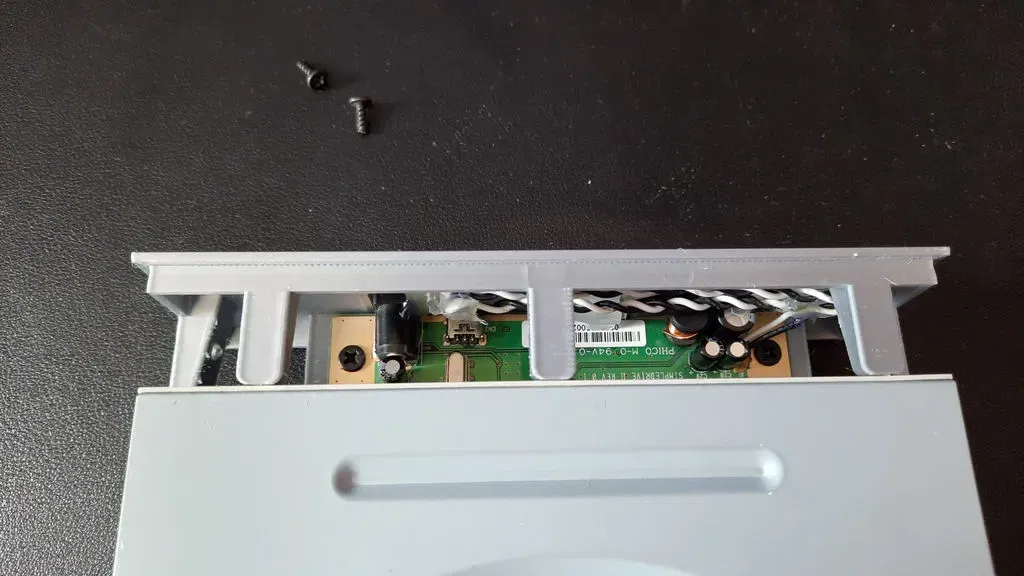

Khi mọi thứ đã được in, tôi đã gắn bảng điều khiển bằng hai vít tự khoan nhỏ mà tôi có sẵn. Không biết kích thước là gì, nhưng chúng vừa khít với các lỗ 3mm mà tôi đã chuẩn bị cho chúng.

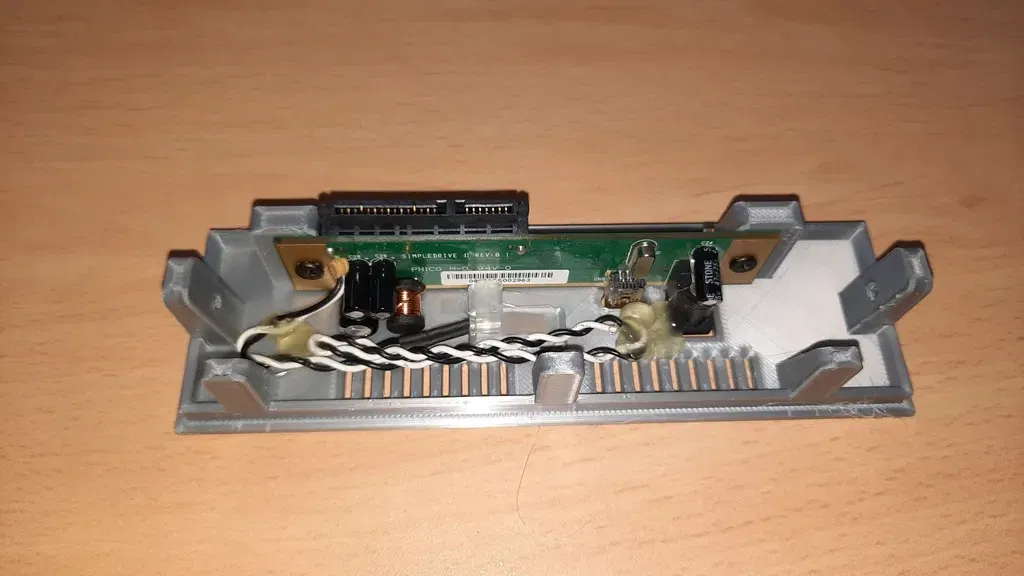

Đèn chỉ thị trắng trên bảng điều khiển thực sự không cần thiết cho một ổ đĩa quang, và tôi đã cân nhắc việc cắt nó ra hoặc cung cấp một chỗ để tôi có thể để nó bên trong vỏ. Nhưng, cuối cùng, tôi đã gắn nó sao cho nó có thể nhìn thấy được vì nó có thể hữu ích trong việc chẩn đoán các vấn đề tiềm ẩn trong tương lai.

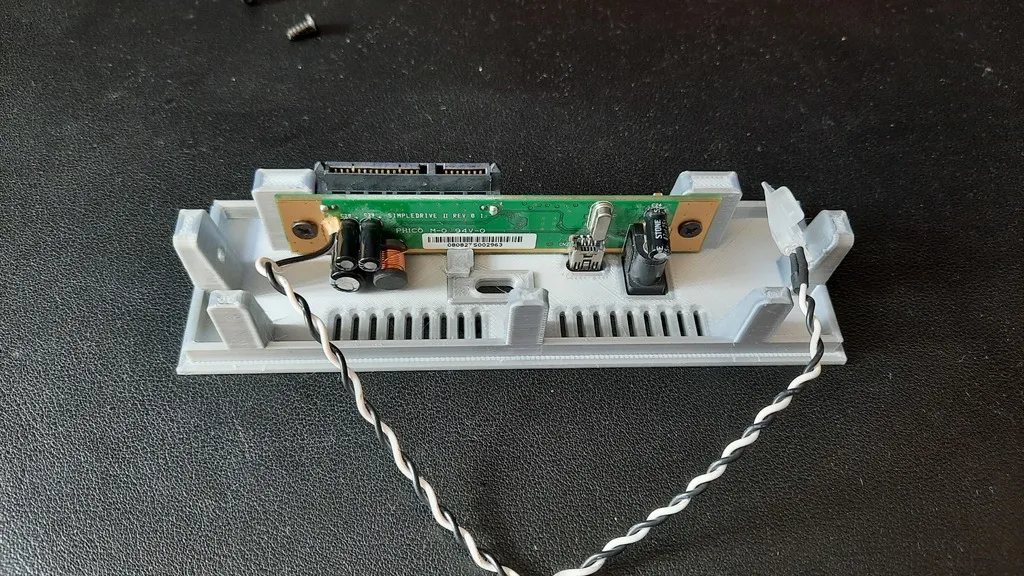

Nó đã được cố định vào ngôi nhà mới của nó bằng một chút keo nóng, và dây của nó đã được gấp lại và giữ rõ ràng khỏi các khe thông gió bằng nhiều giọt keo tương tự.

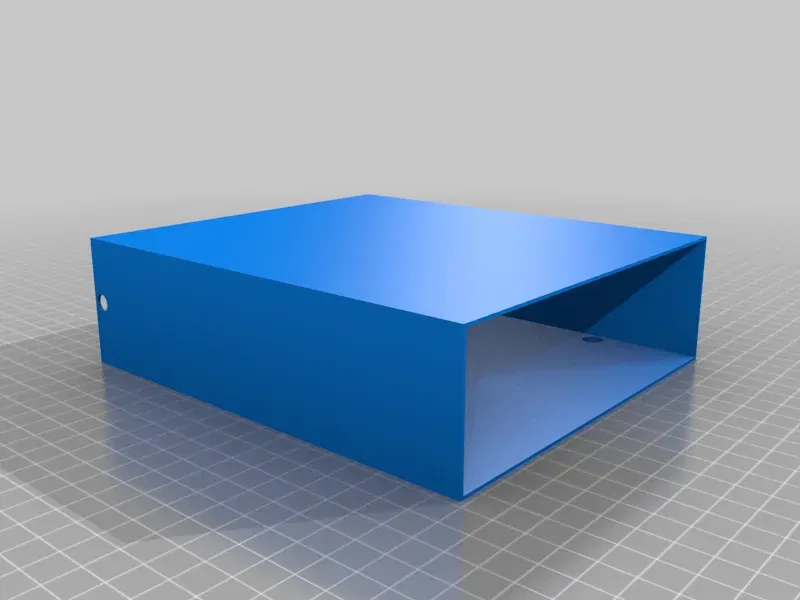

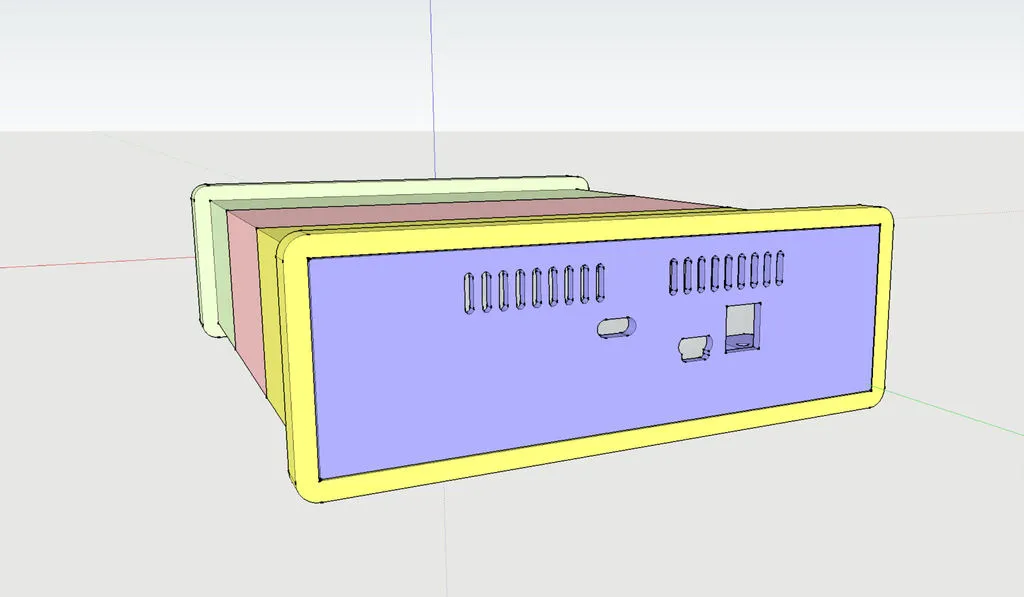

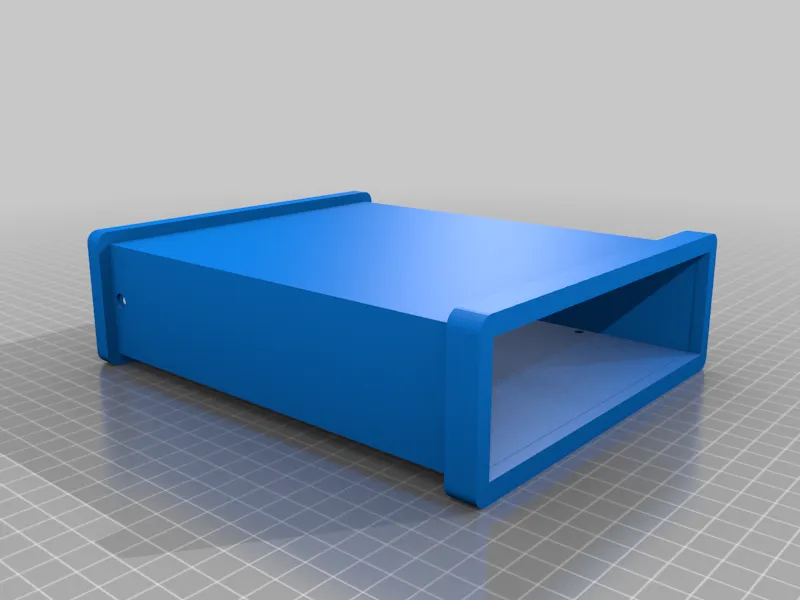

Như đã đề cập trước đó, không có lý do gì mà vỏ không thể được in thành một mảnh (với hỗ trợ thích hợp) trên một máy in được thiết lập đúng cách. Vì vậy, tôi đã bao gồm một tệp STL một mảnh (chưa được thử nghiệm) cho những ai muốn làm theo cách đó. Sản phẩm hoàn thiện chắc chắn sẽ trông gọn gàng hơn theo ý kiến của tôi.

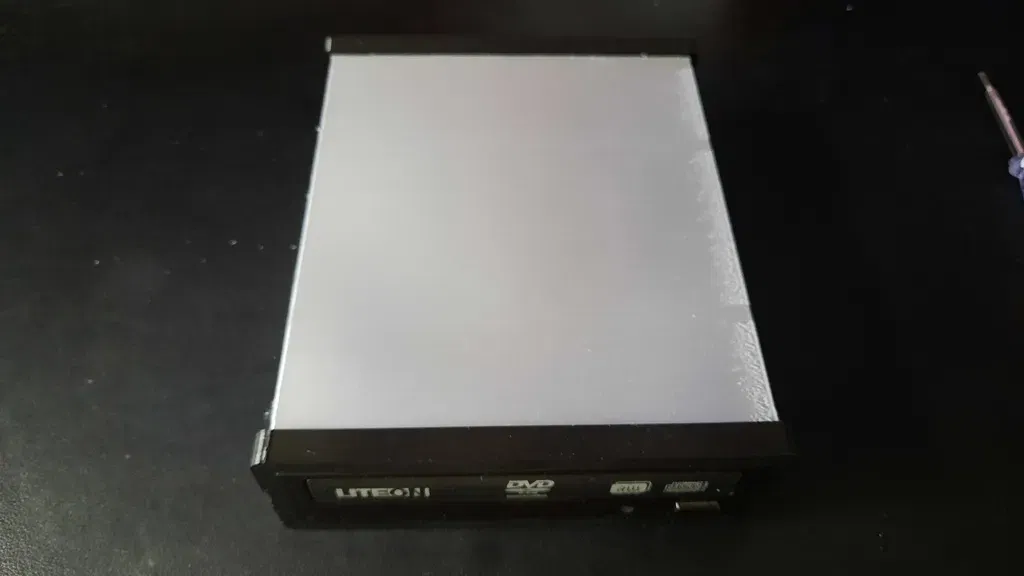

Vỏ trượt vào từ phía sau của đơn vị ổ đĩa cho đến khi các lỗ khung chồng khít (ốc vít ổ cứng thông thường để cố định). Sau đó, bảng điều khiển nên được gắn vào đầu nối SATA cuối cùng, trước khi các ốc vít khác được lắp và siết chặt.

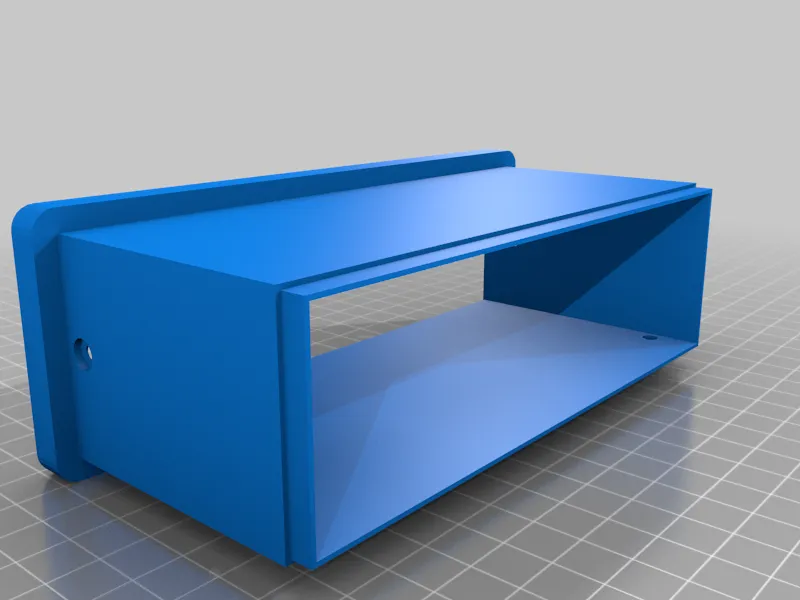

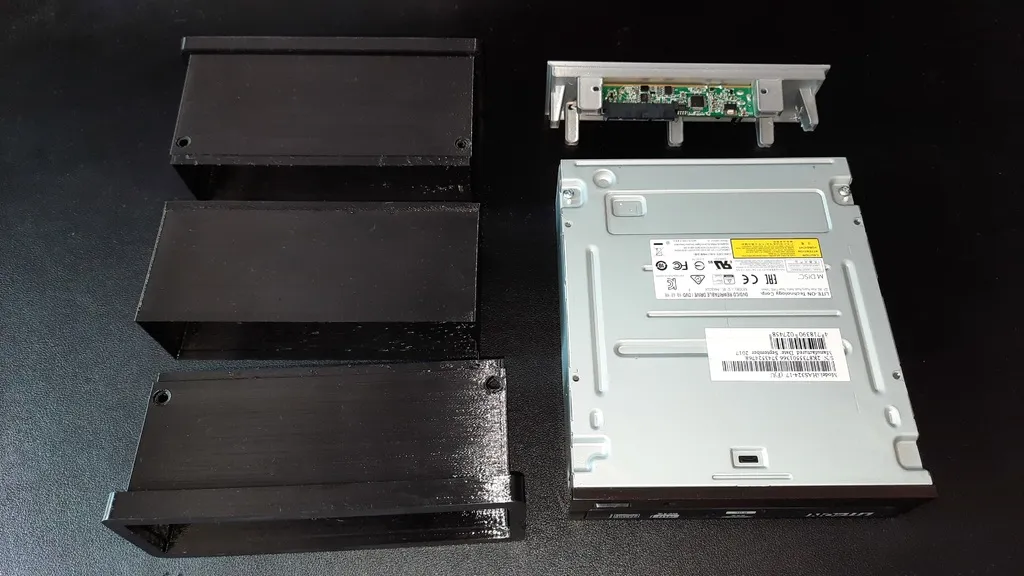

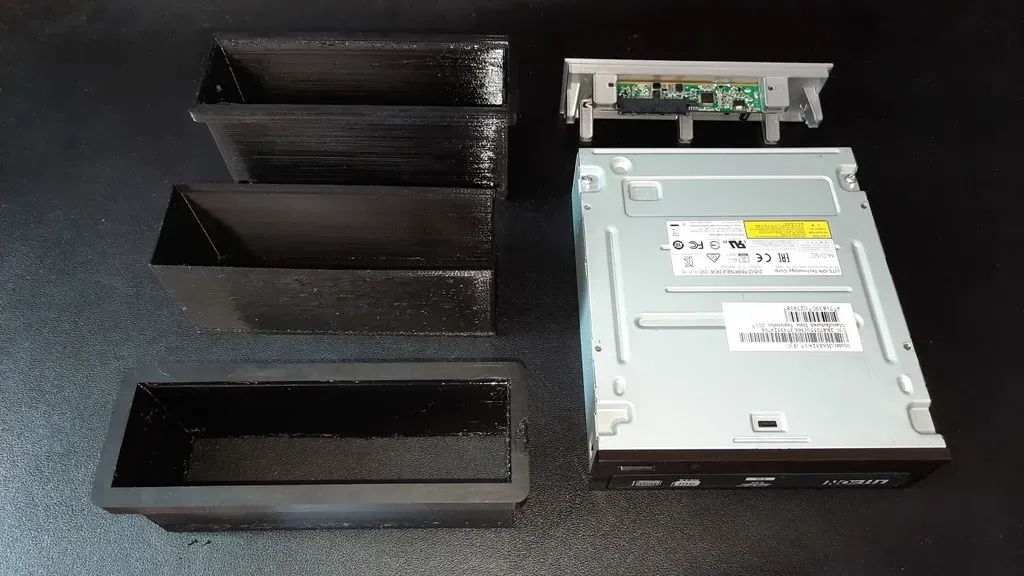

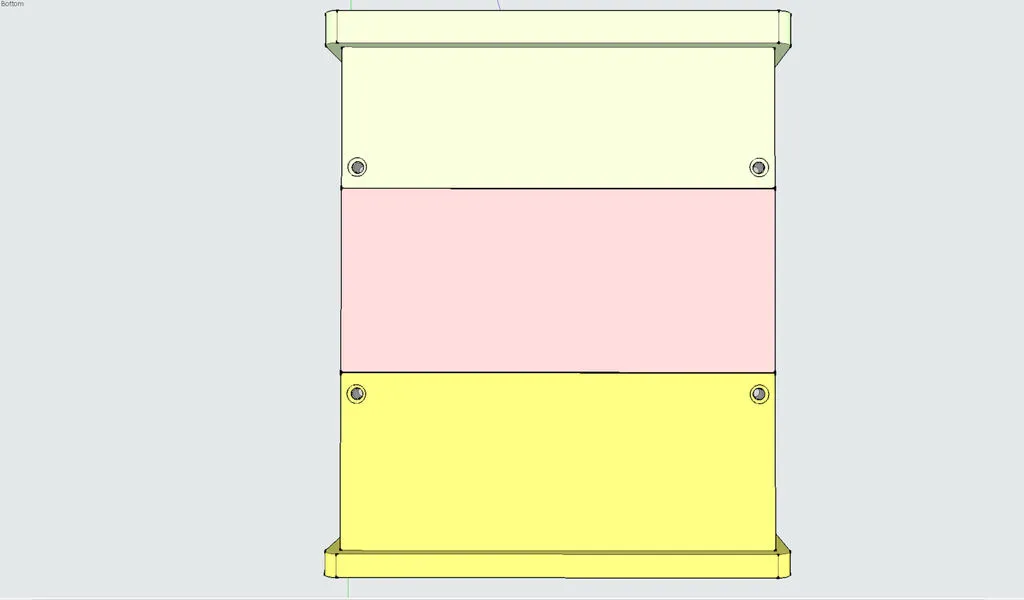

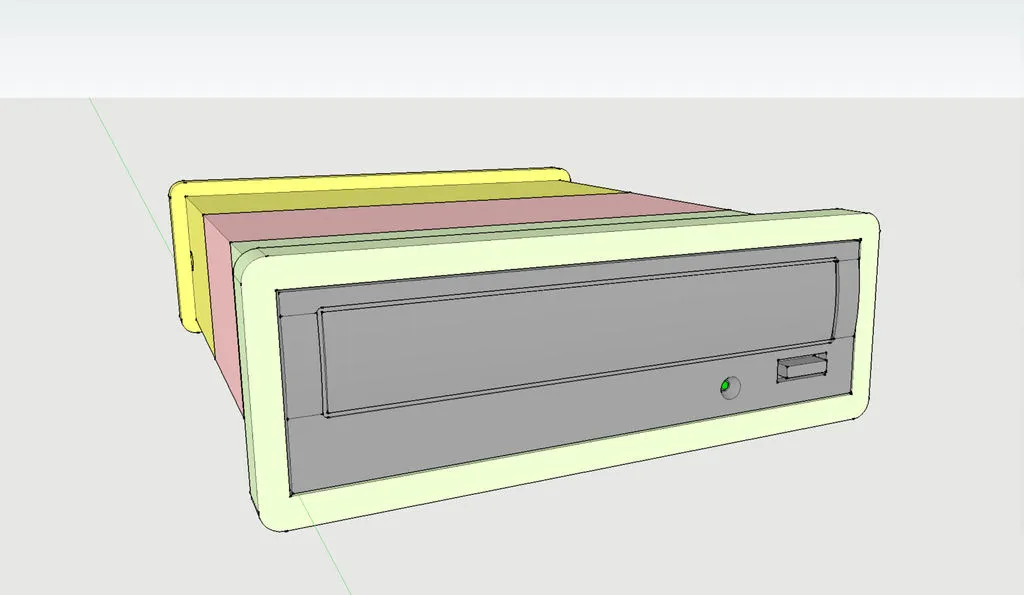

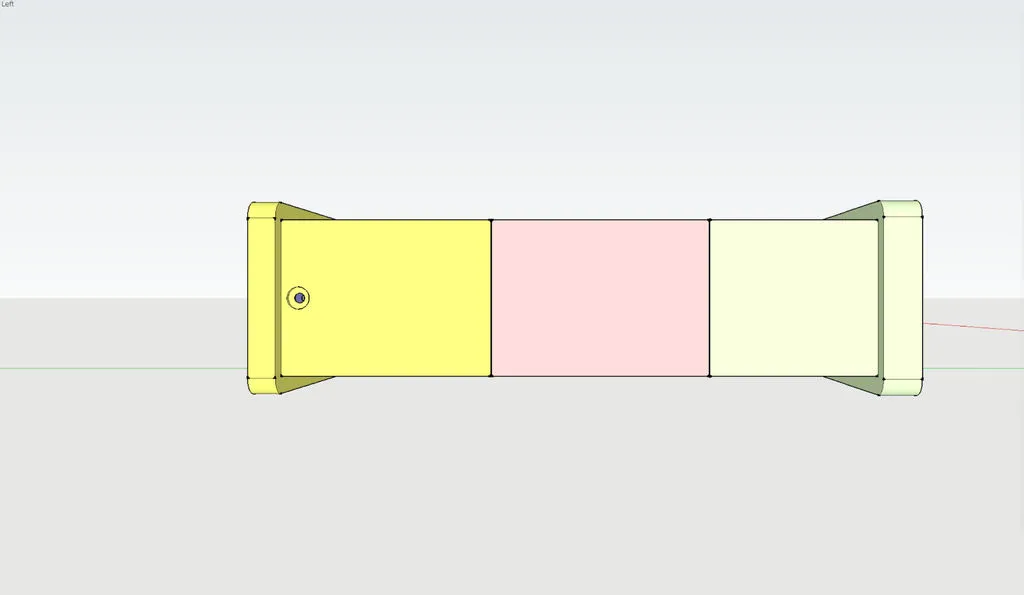

Như đã đề cập, tôi buộc phải chia vỏ của mình thành 3 phần. Nhưng việc lắp đặt rất giống nhau: Phần trước trước. Rồi đến phần giữa. Cuối cùng là phần sau. Với bảng điều khiển được gắn vào đầu nối SATA cuối cùng một lần nữa.

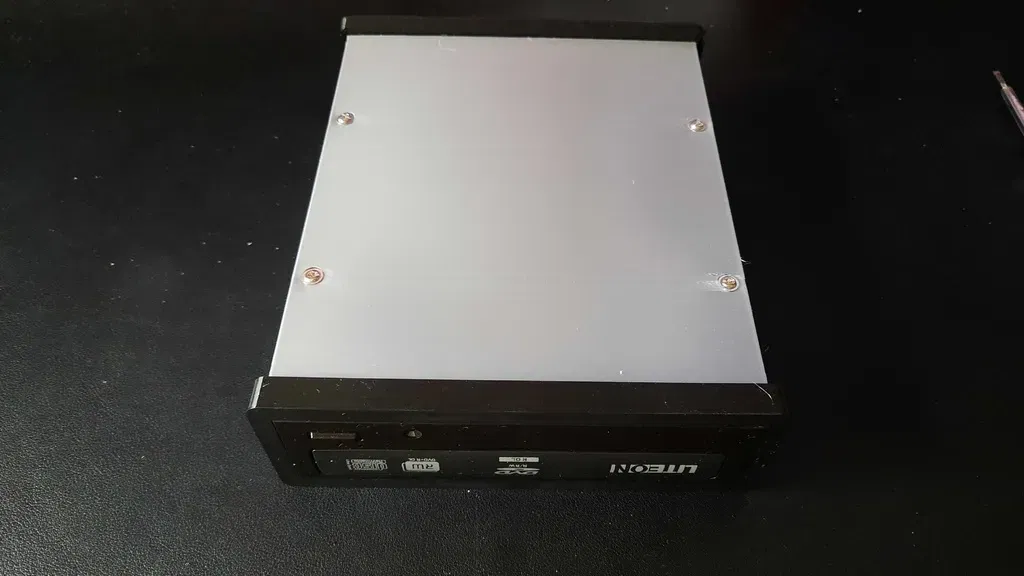

Nhờ vào các vấn đề in ấn của tôi, tôi đã có một số khớp "gồ ghề" và sọc kỳ lạ mà tôi không hài lòng - nhưng sẽ phải sống chung với nó trong thời gian này. Cập nhật bên dưới - Vỏ bọc mới để che đi những điều xấu xí.

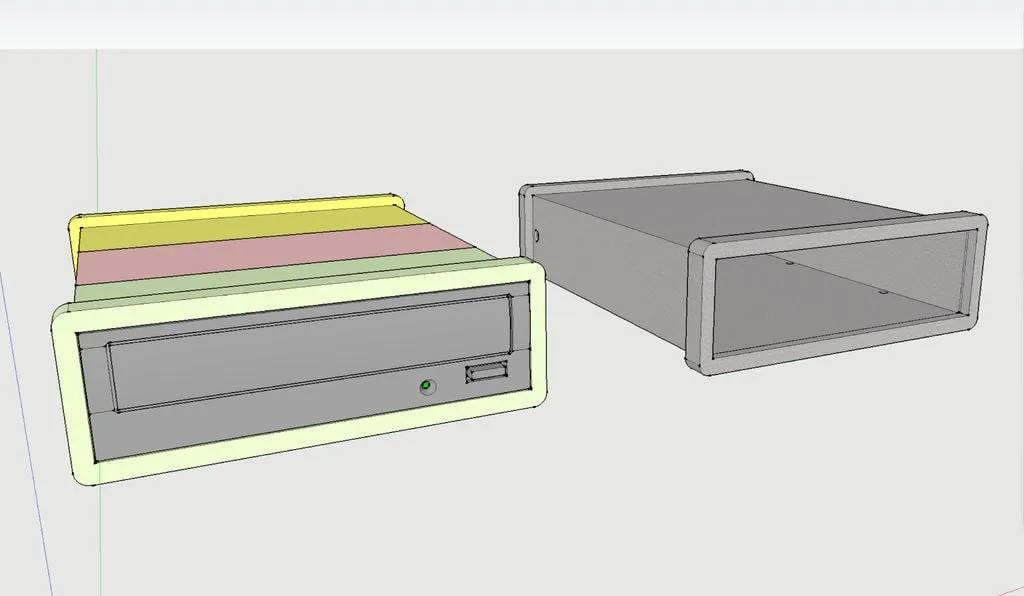

Tôi có thể thiết kế một vỏ "clamshell" hai mảnh trong tương lai. Nhưng, hiện tại, nó vẫn ổn cho những gì tôi cần (chúng ta sử dụng ổ đĩa quang bao nhiêu lần trong những ngày này, dù sao?!!). Nó sẽ ổn cho bây giờ.

Các tệp STL sẽ cần được xoay khi cần thiết để phù hợp với máy in của bạn, và bạn có thể phải thử nghiệm với các cấu trúc hỗ trợ để có được kết quả tốt nhất.

Vậy là vấn đề nhỏ hôm nay đã được giải quyết. Tôi đi lái xe đây!

Chúc bạn in ấn vui vẻ!

Cập nhật nhỏ chỉ cho phiên bản 3 phần:

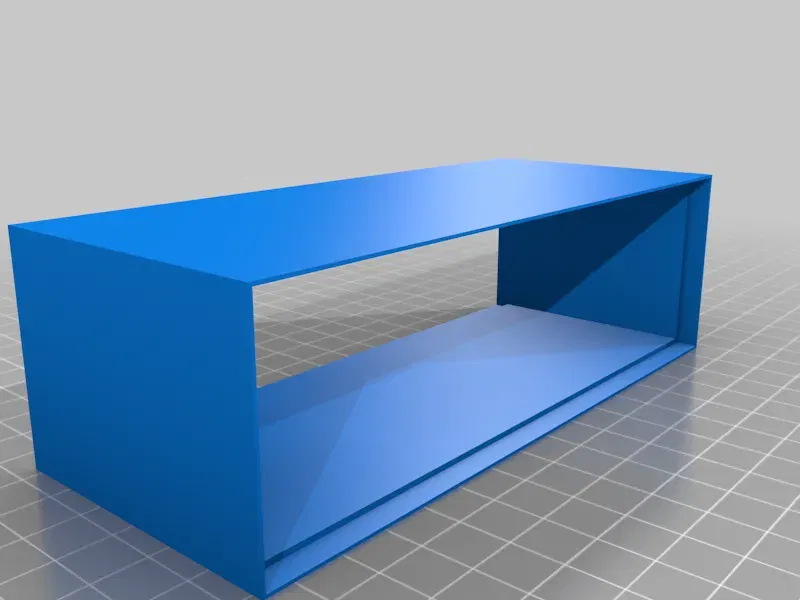

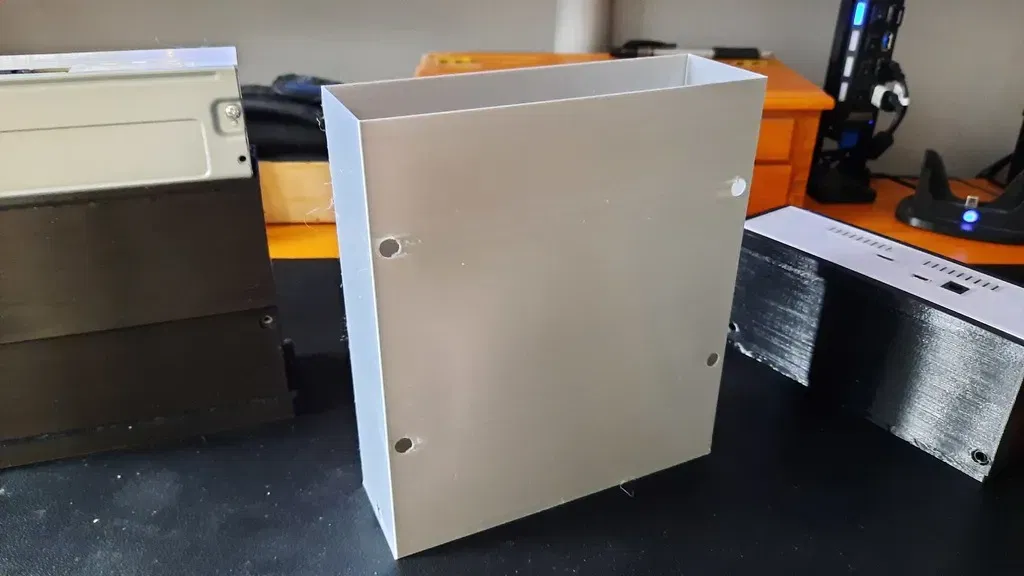

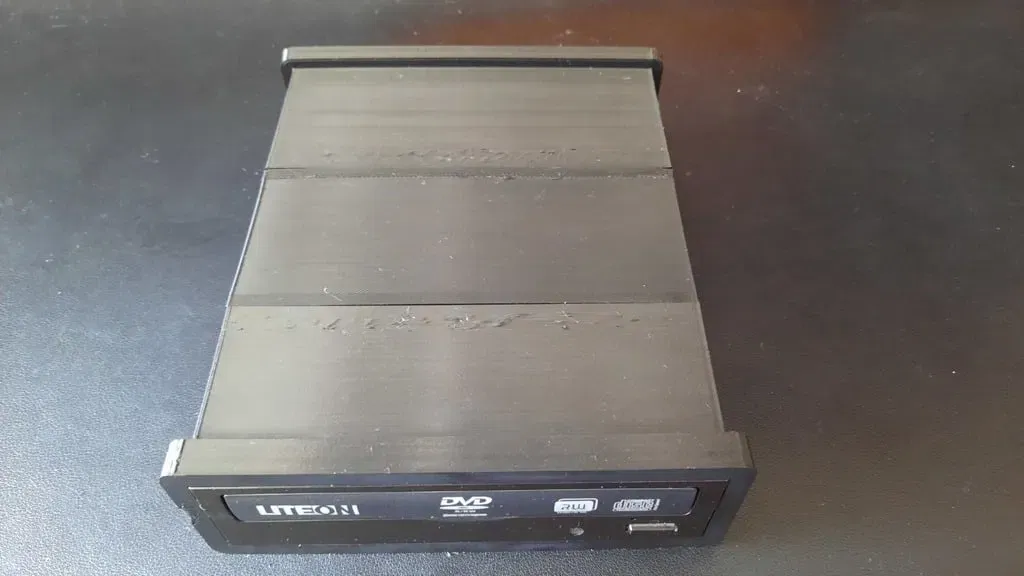

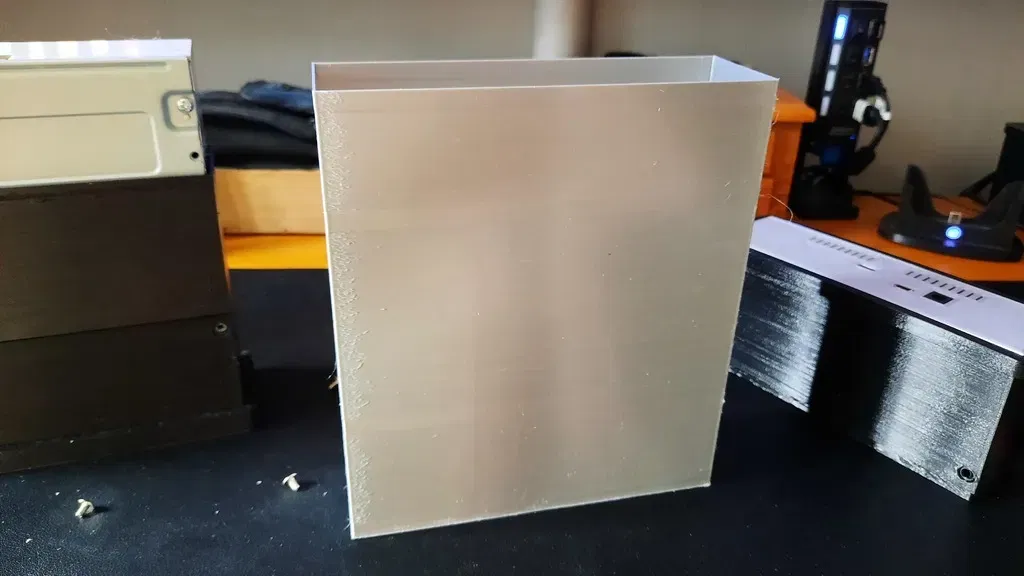

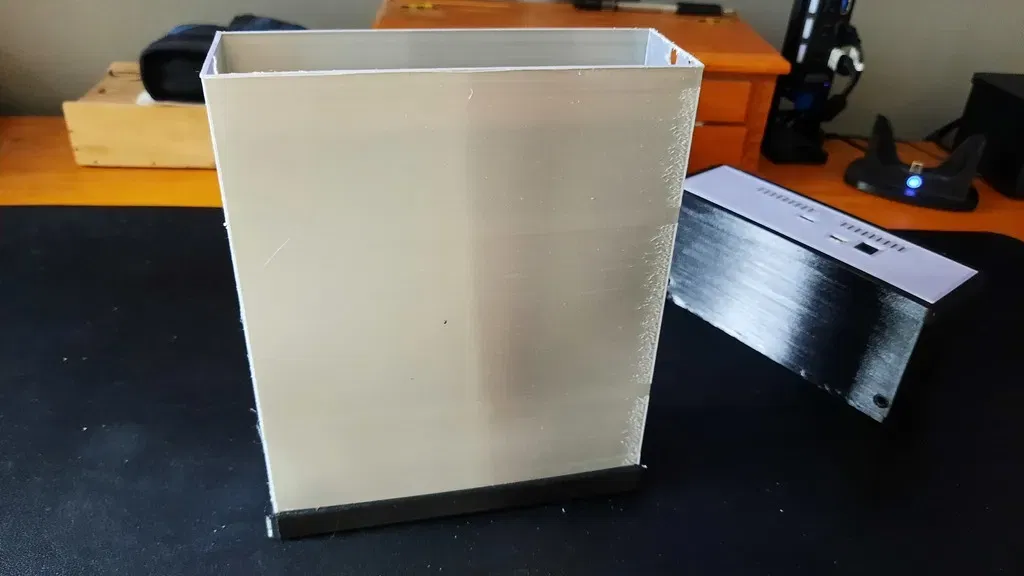

Tôi không hài lòng với lớp hoàn thiện trên bìa 3 phần của mình. Vì vậy, tôi đã tạo ra một lớp vỏ trượt thông minh để che giấu sự xấu xí. Nó chỉ đơn giản trượt lên trên phần gốc trước khi phần bảng điều khiển được lắp vào.

Lớp vỏ trong các bức ảnh có hai độ dày tường. Nhưng tôi đã quyết định rằng điều này hơi quá mỏng, và đã tăng lên ba tường trong tệp STL đính kèm.

Như bạn có thể thấy, tôi VẪN gặp vấn đề với máy in. Nhưng lần này là vì tôi đang sử dụng một cài đặt mới của eSlicer, và tôi đã quên điều chỉnh các cài đặt rút lui cho bộ thiết lập cụ thể của mình. (Tôi cũng quên thêm mã G cho việc cân bàn! May mắn thay, tôi đã thoát khỏi điều đó, vì mức bàn đã được kiểm tra thủ công hôm qua. Uff!).
