Ngàm gắn cảm biến Adaptive Cruise Control (CCM) cho lưới tản nhiệt Ford Maverick 2024

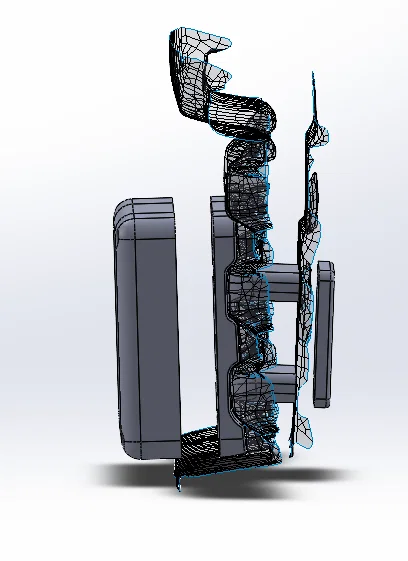

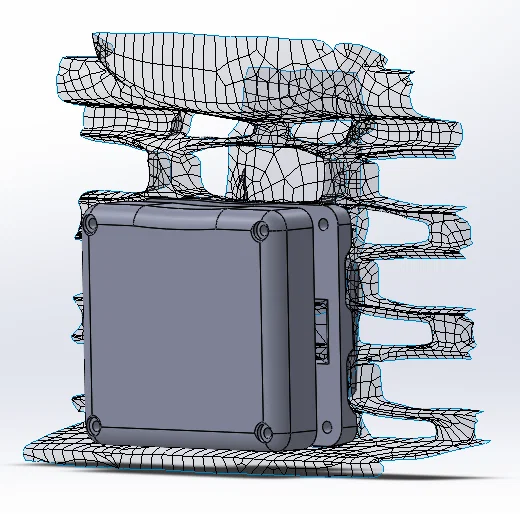

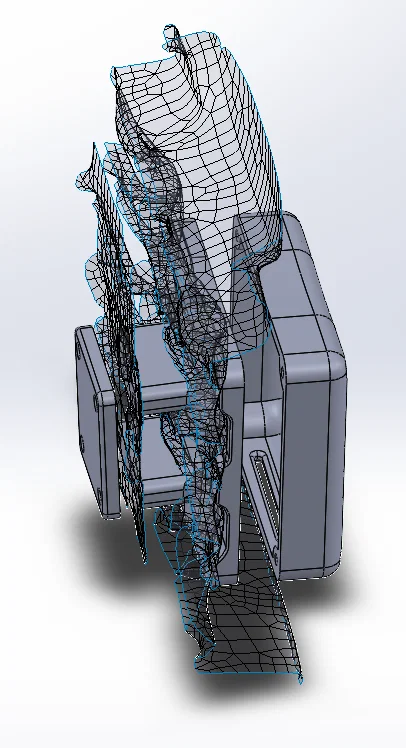

Phụ kiện ngàm gắn này được thiết kế để lắp cảm biến radar phía trước (CCM) lên xe Ford Maverick đời 2024 trở về trước mà không cần cắt gọt lưới tản nhiệt hay tháo cản trước (việc đi dây điện có thể dễ dàng hơn nếu tháo cản, nhưng vẫn có thể thực hiện được mà không cần tháo). Ngàm này hoạt động bằng cách kẹp giữa phần khung đỡ dọc phía sau và lưới tản nhiệt. Tôi đã thiết kế phụ kiện này dựa trên lưới tản nhiệt của chiếc Ford Maverick Tremor XLT 2024 của mình, nhưng nó sẽ tương thích với mọi dòng Maverick XLT từ 2024 trở về trước (lưu ý: không dùng được cho lưới tản nhiệt bản XL vì cấu trúc khác biệt). Tôi đã đính kèm các file STL cho tất cả linh kiện, file SolidWorks gốc, cùng bản scan của CCM và lưới tản nhiệt.

Bạn cần khoan bốn lỗ trên khung đỡ dọc phía sau lưới tản nhiệt để xỏ bu lông qua và cố định vào tấm ốp lưng.

Ngàm này được thiết kế để sử dụng với bu lông M5 và đai ốc nhiệt (heat-set inserts). Tôi khuyến khích bạn in bằng nhựa ASA vì loại nhựa này có khả năng chịu nhiệt và tia UV tốt. Tôi đã in sản phẩm của mình với thông số 6 lớp tường và độ lấp đầy (infill) 75% kiểu Gyroid.

Bạn sẽ cần chuẩn bị các phụ kiện sau:

X11 = Đai ốc nhiệt đồng M5 x 7MM

X4 = Bu lông đầu nút M5 x 30MM

X4 = Bu lông đầu nút M5 x 40MM

X4 = Bu lông đầu nút M5 x 55MM
