Khay Radio cho tay điều khiển FlySky Paladin PL18

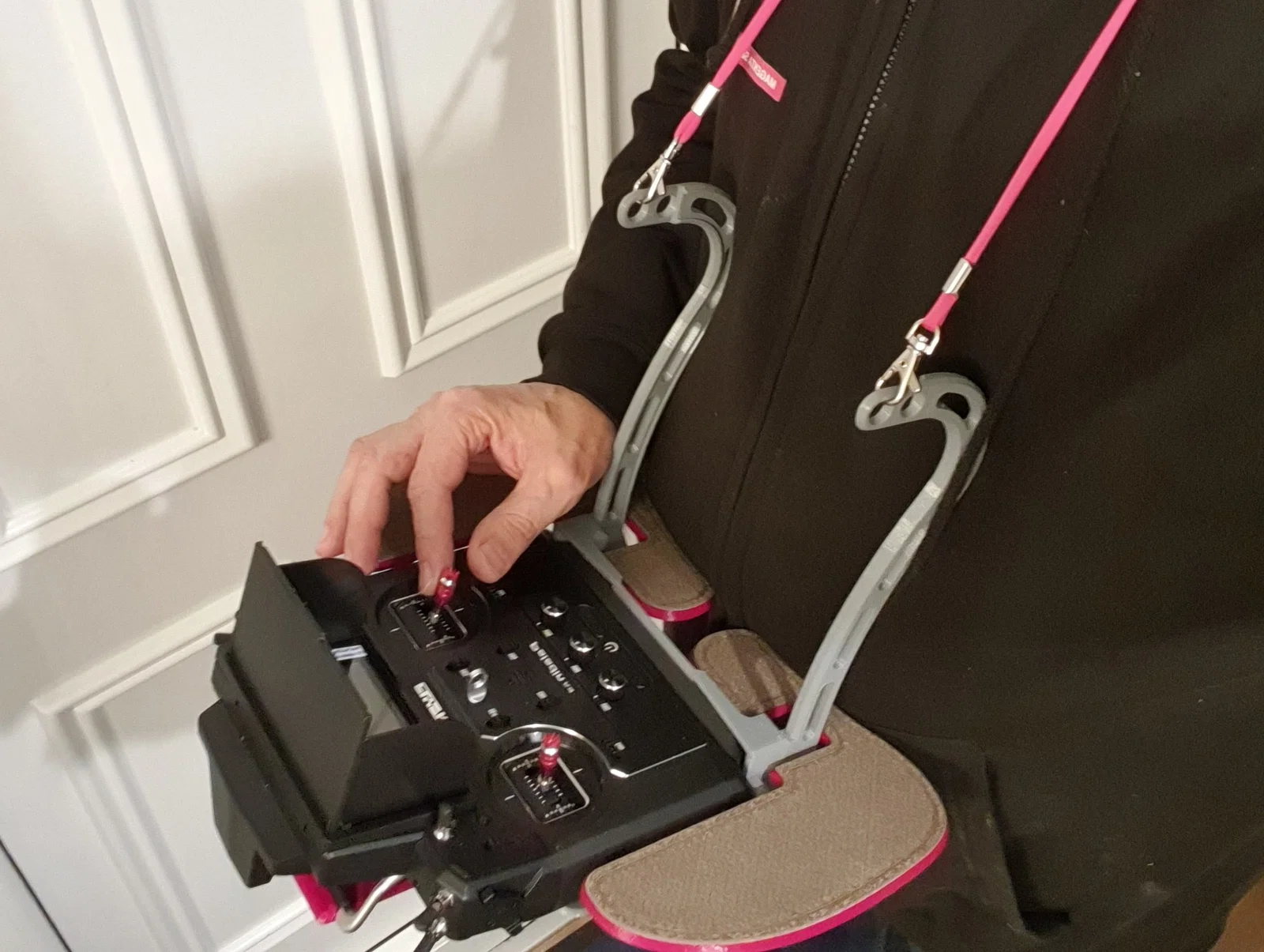

Nếu bạn đang sở hữu tay cầm FlySky Paladin PL18 và muốn sử dụng nó thoải mái như một chiếc điều khiển kiểu console, thì bạn nhất định cần chiếc khay radio dễ in này.

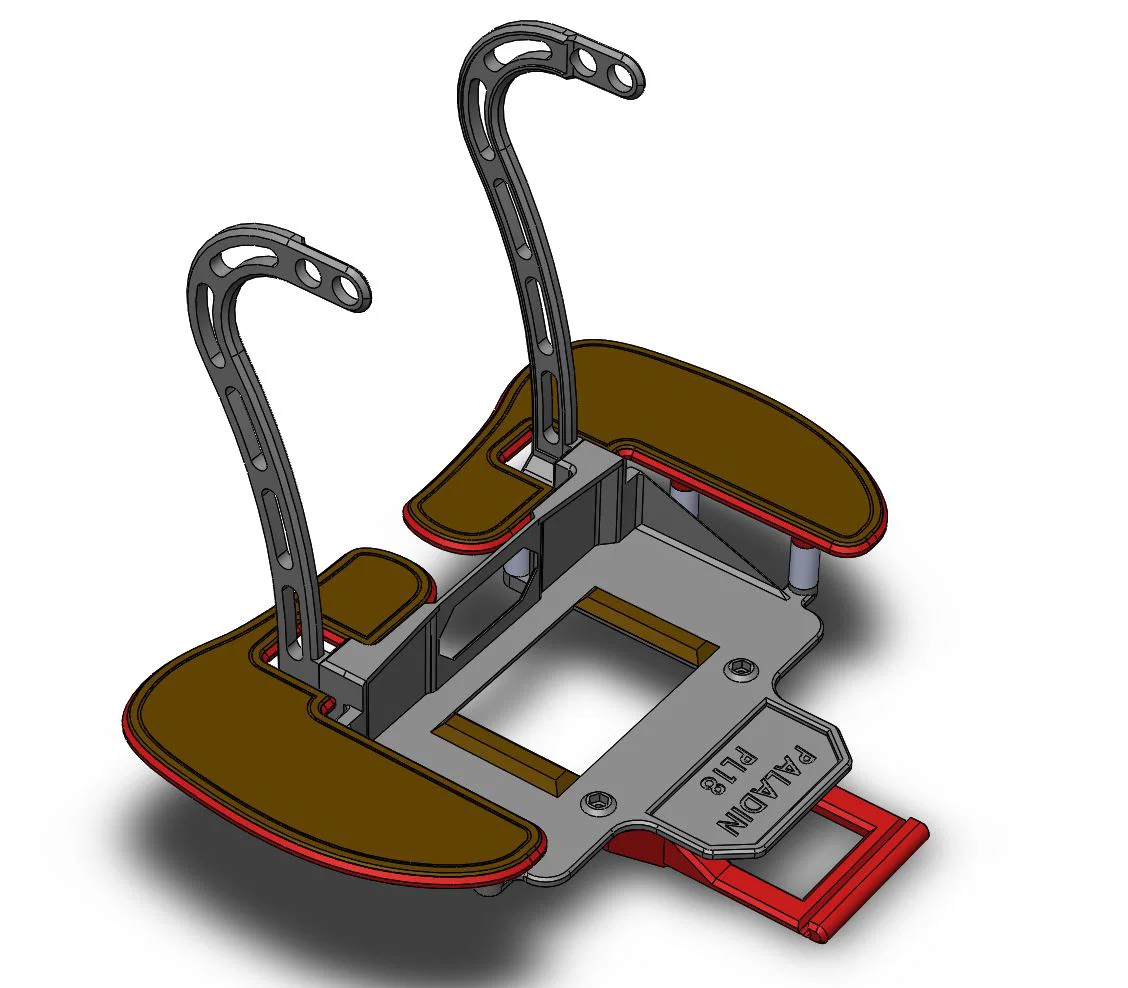

Tôi đã đăng tải file 3mf và cả file step cho các bạn. Việc lắp ráp rất đơn giản, bạn chỉ cần một số ốc vít lục giác đầu chìm M4.

• 12 đai ốc ren (knurled threaded nuts) M4x6 để ép vào các miếng đệm.
• 12 ốc M4x10 để nối phần để tay vào đế thông qua các miếng đệm.
• 2 ốc M4x20 + 2 đai ốc M4 (loại nhỏ) để cố định các tay đòn dài. Các đai ốc sẽ nằm vào rãnh ở mặt dưới của đế.

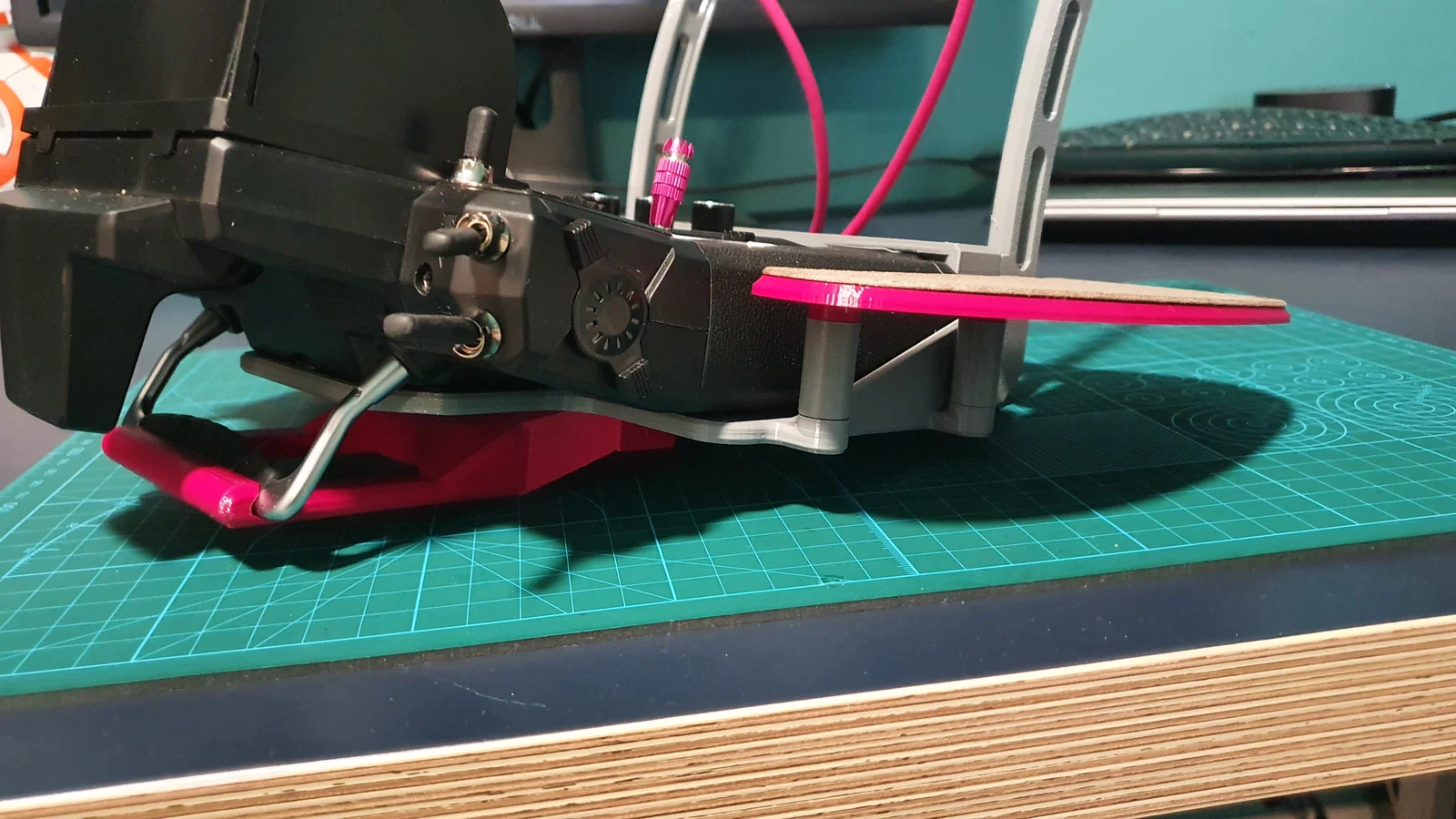

• 2 ốc M4x10 + 2 đai ốc M4 để cố định kẹp giữ tay cầm radio. Bạn có thể điều chỉnh vị trí kẹp này linh hoạt vài mm.

6 miếng đệm đều có cùng kích thước, là các hình trụ D 12mm đơn giản có lỗ khoan cho ốc vít. Bạn có thể tự thiết kế miếng đệm riêng nếu muốn kê tay cao hoặc thấp hơn, hoặc nếu bạn không muốn dùng đai ốc ren.

Hướng dẫn in

Thiết kế này được tối ưu với dung sai cho nhựa PETG, nhưng bạn vẫn có thể in bằng PLA. Phần nắp trên của chỗ để tay được in bằng nhựa PLA giả gỗ (wood PLA) và dán cố định. Ngoài ra còn có hai tấm lót tùy chọn để ép vào phần đế, nên được in bằng các loại vật liệu dẻo (flexible) để tăng độ êm ái.
