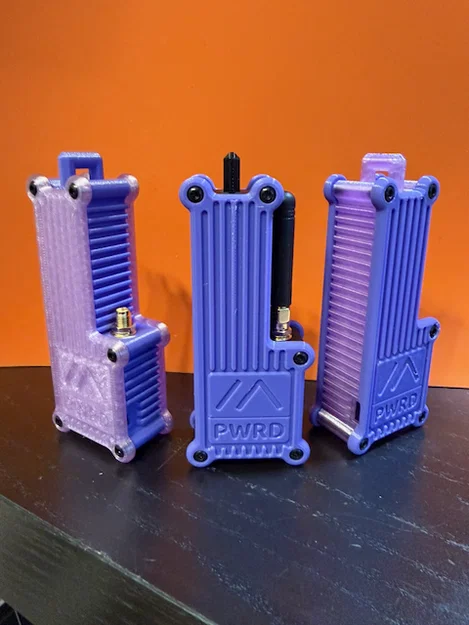

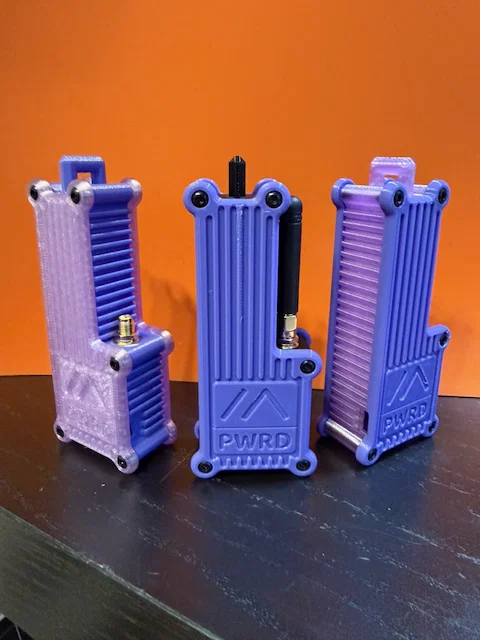

Vỏ đựng Seeed Xiao NRF52840 WIO SX1262 dùng pin 18650
Thiết kế vỏ bảo vệ cho Seeed Xiao NRF52840 WIO SX1262 sử dụng pin 18650. Sản phẩm đi kèm chỗ gắn công tắc, phù hợp với anten lớn và tích hợp sẵn vị trí gắn dây đeo tiện lợi cho người dùng.
Mô tả
Mình muốn làm một cái vỏ bảo vệ dùng pin 18650 tiêu chuẩn cho bộ kit Xiao NRF, đồng thời có tích hợp thêm công tắc nguồn.

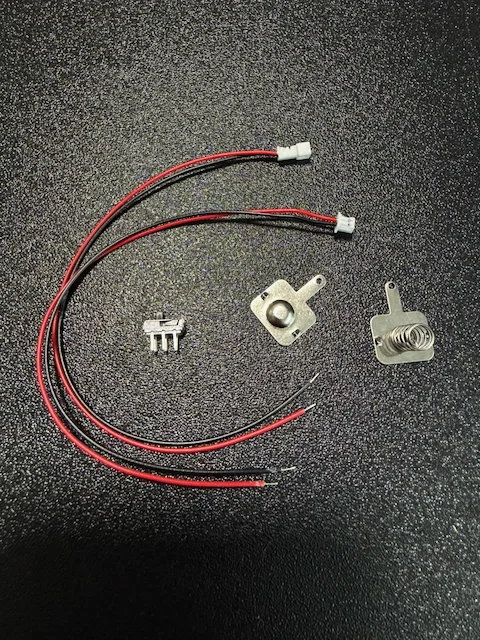

Bạn sẽ cần chuẩn bị một số linh kiện như sau:
Công tắc (loại 2MM): https://www.aliexpress.com/item/1005005531658132.html
Lò xo pin (battery terminals): https://www.aliexpress.com/item/1005011572150612.html
Đầu nối pin: https://www.aliexpress.com/item/1005003390942788.html

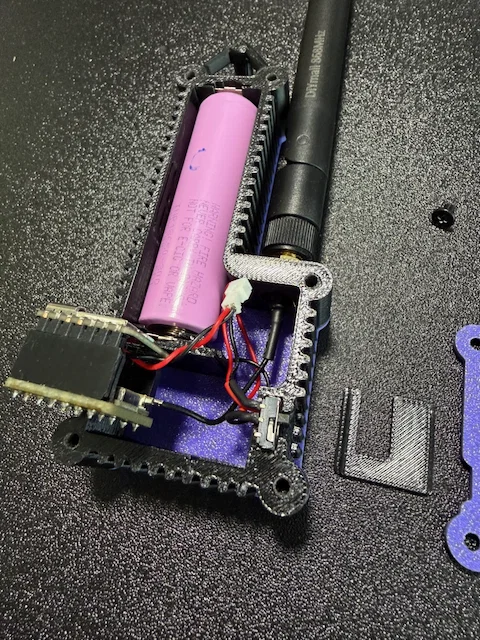

Hàn đầu nối pin cái (female) vào các chân batt + & - ở mặt dưới board NRF52840, còn đầu đực thì hàn vào các lò xo pin. Sau đó, hàn các dây dẫn vào công tắc và nhớ cắt bỏ hai chân thừa (xem hình minh họa).
Sử dụng 10 con ốc M3 5mm. Các lỗ ốc đã được làm chìm 6mm để vừa với đầu ốc.
Vỏ này có thể chứa được các loại anten có đường kính lên tới 13mm mà không gặp vấn đề gì, phía trên còn có chỗ để gắn dây đeo.
Mình đã đính kèm file Fusion360 để các bạn có thể tùy chỉnh nếu muốn.

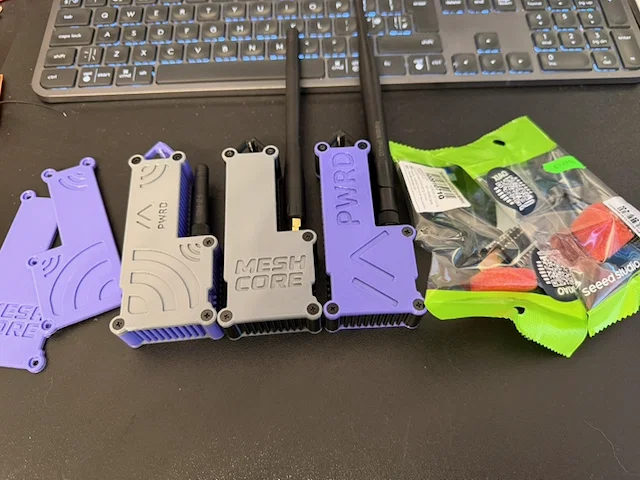

Có nhiều mẫu nắp bên cạnh cho các bạn lựa chọn.
