Hộp số sàn 4 cấp "Constant Mesh" – In 3D 100%!
Dự án cơ khí cực kỳ thú vị, toàn bộ linh kiện đều được thực hiện chỉ với chiếc máy in 3D của bạn! Khám phá cơ cấu hộp số sàn 4 cấp hoạt động trơn tru với độ chính xác cao. Một mô hình lý tưởng để tìm hiểu về nguyên lý truyền động.
Mô tả

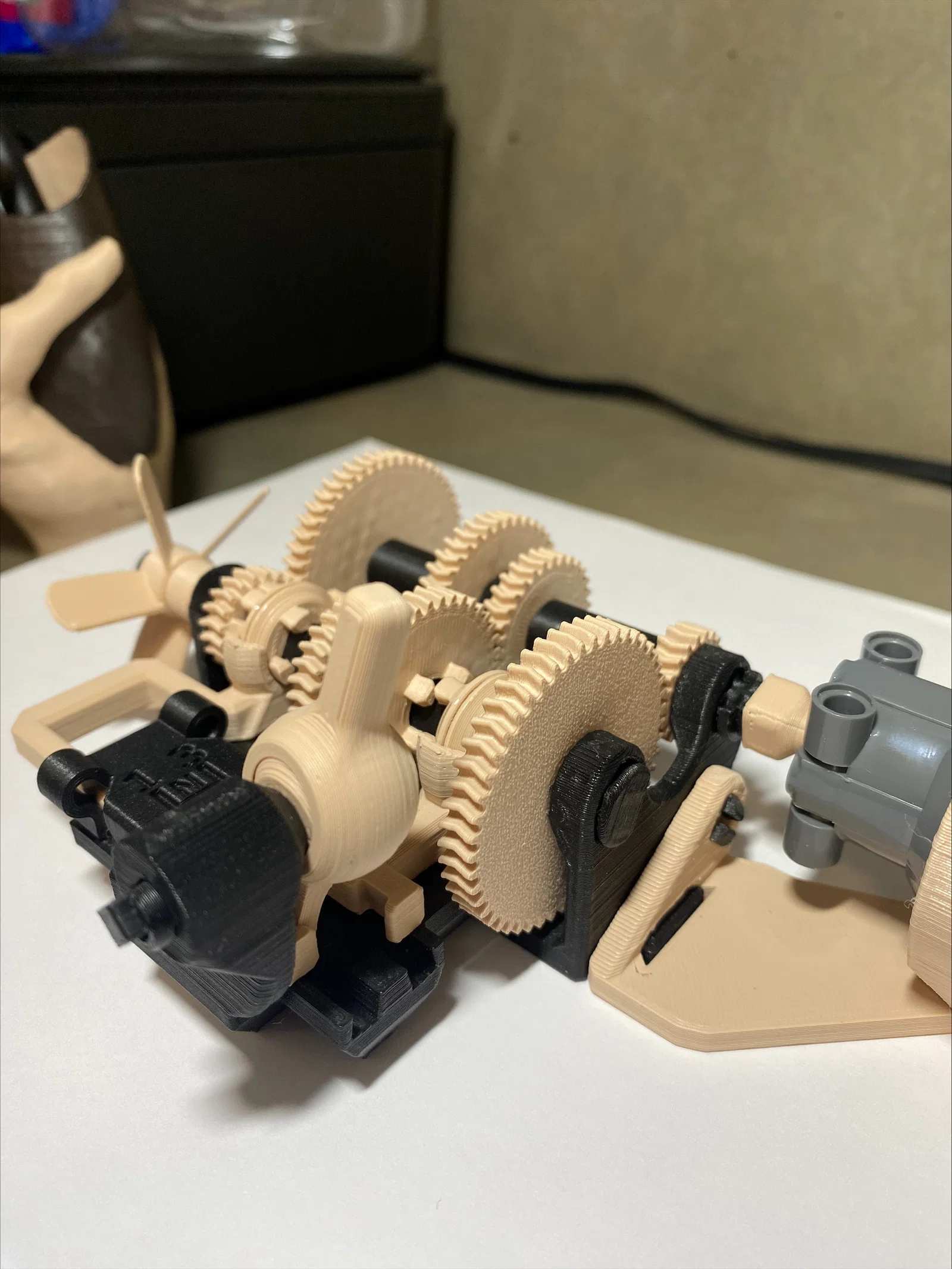

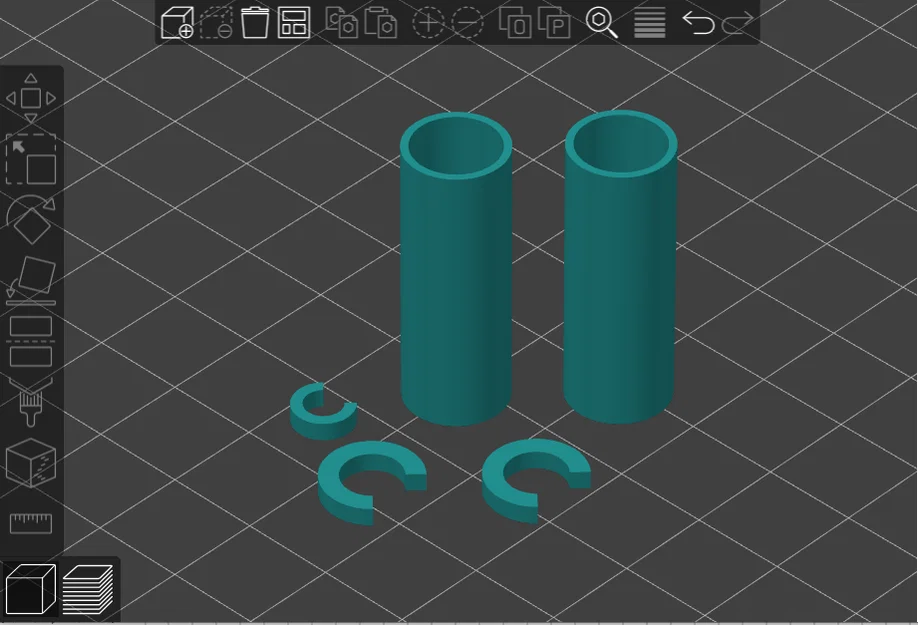

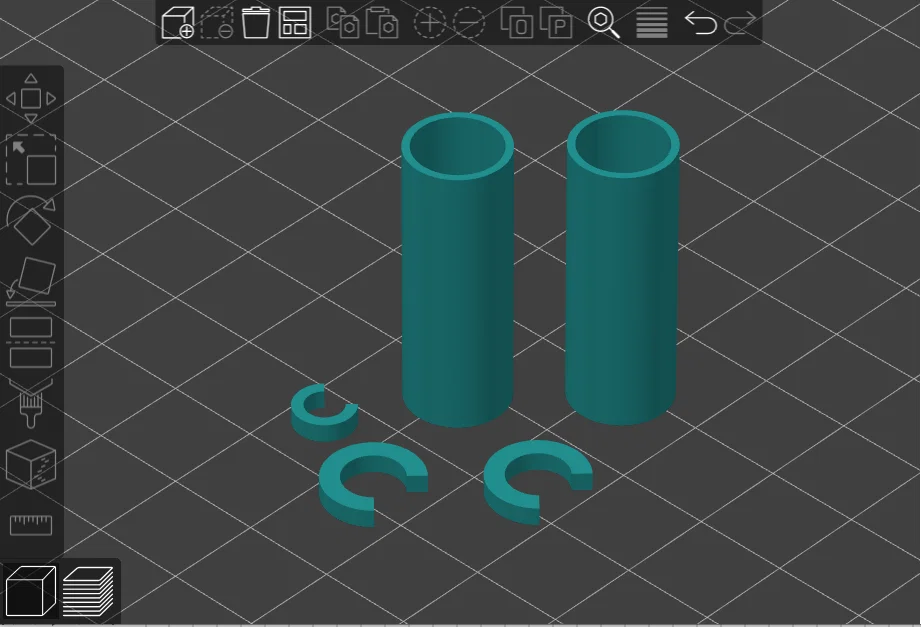

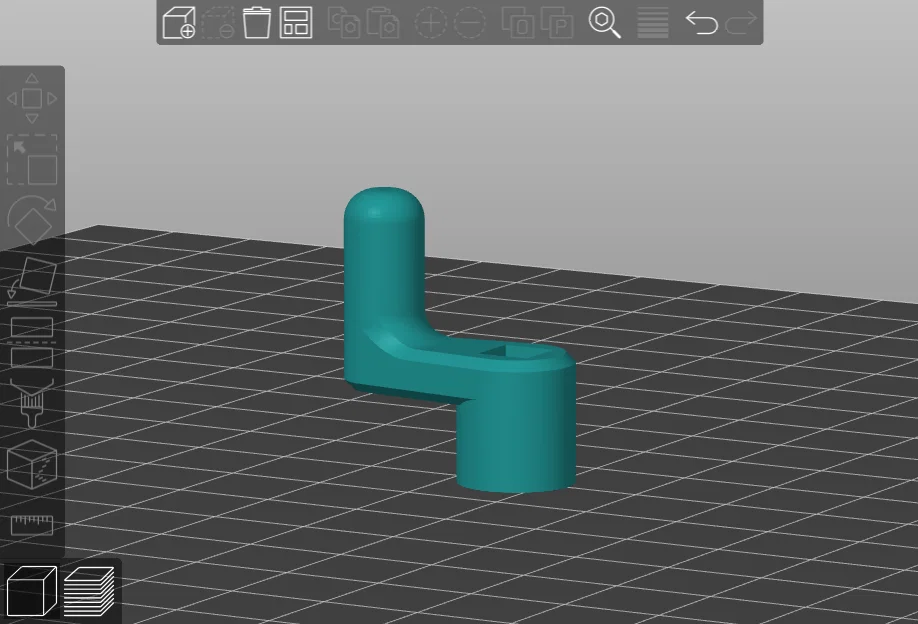

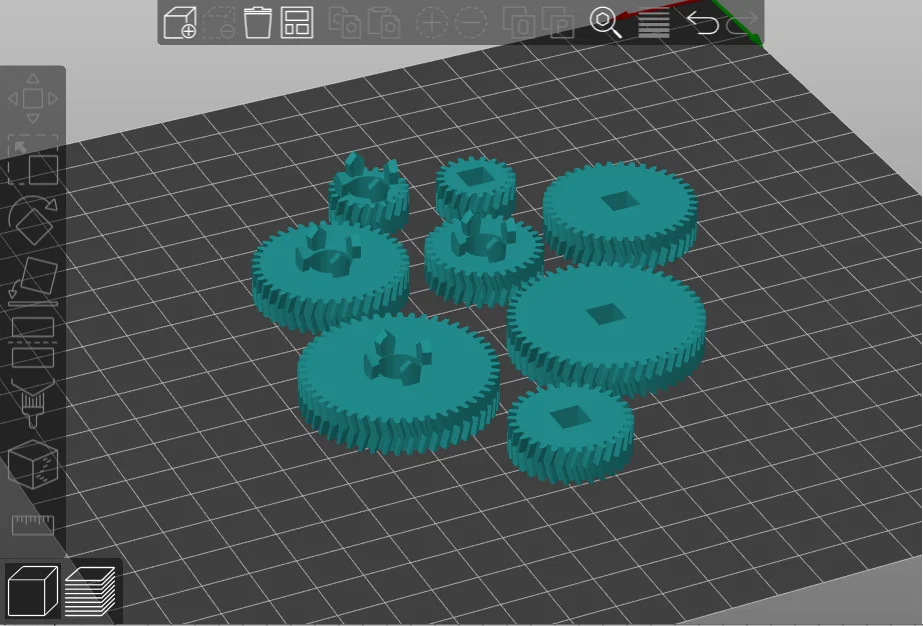

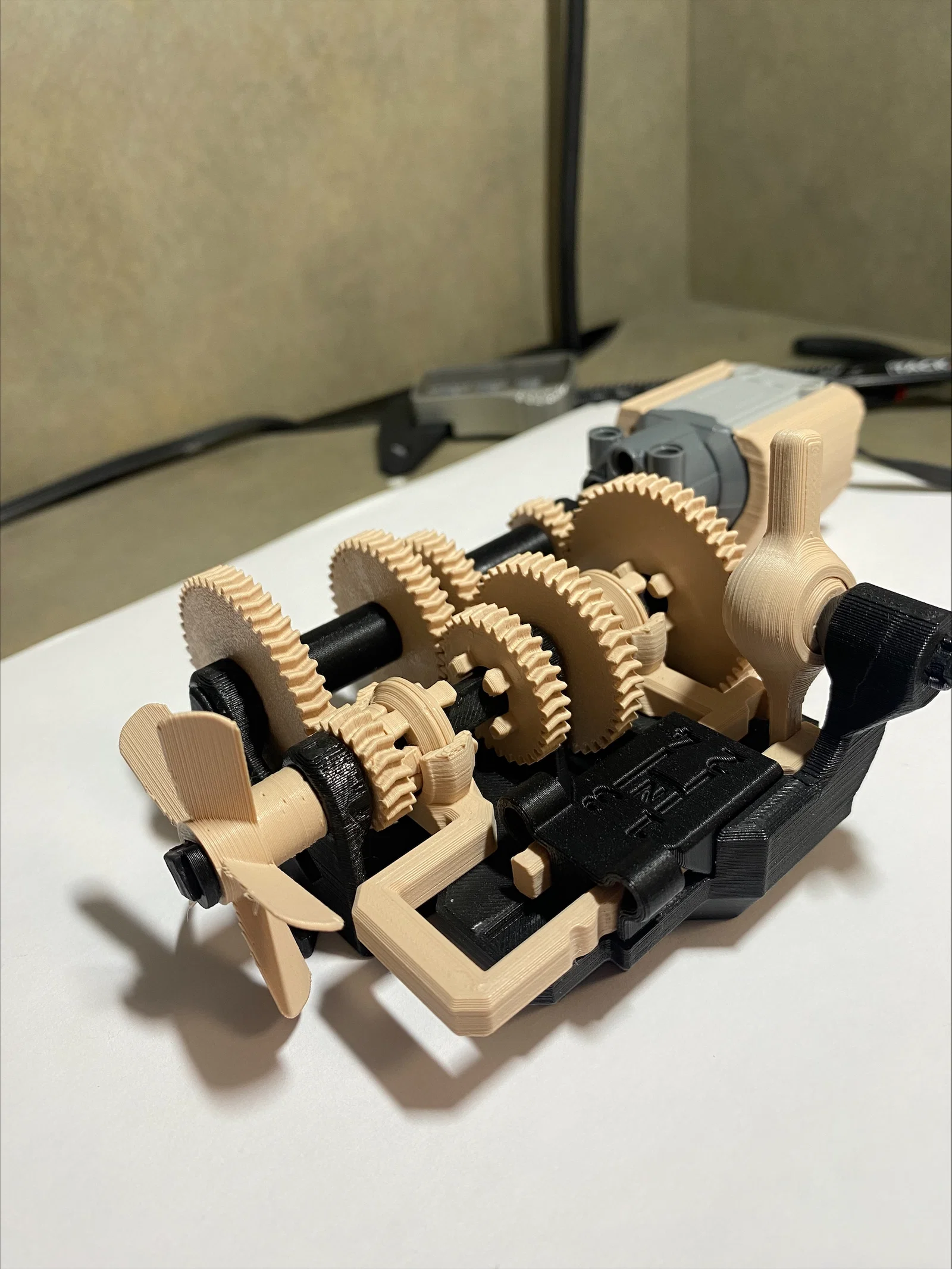

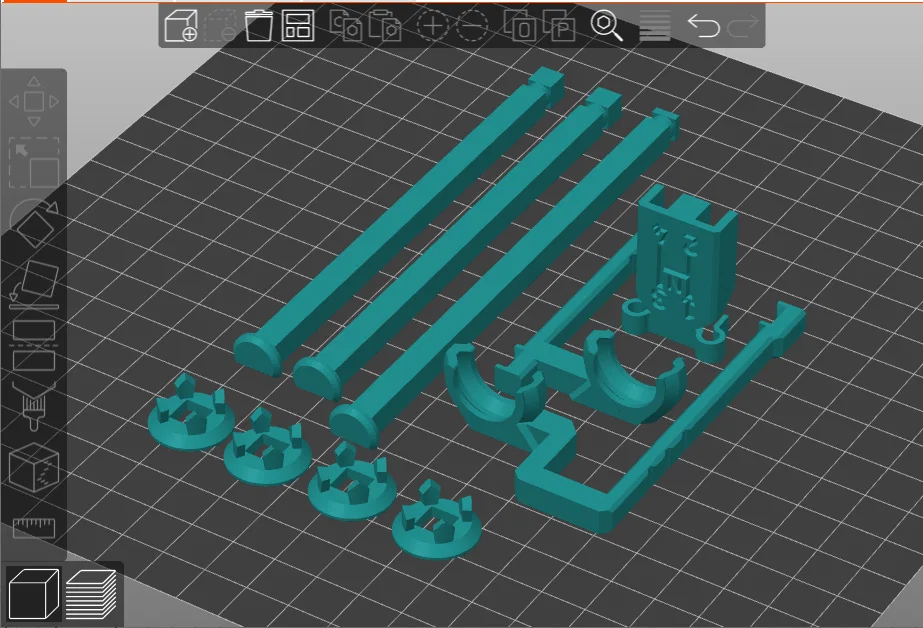

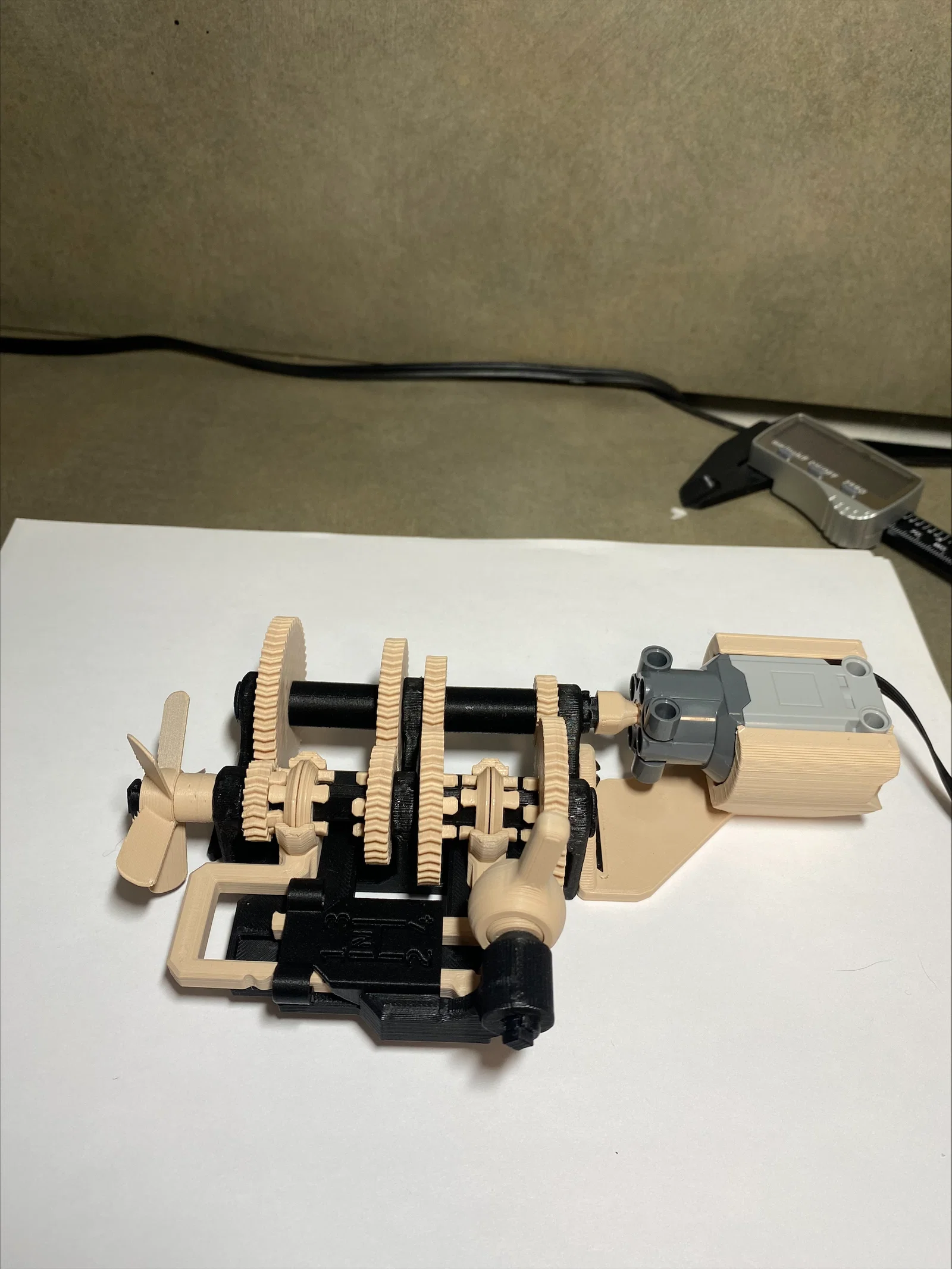

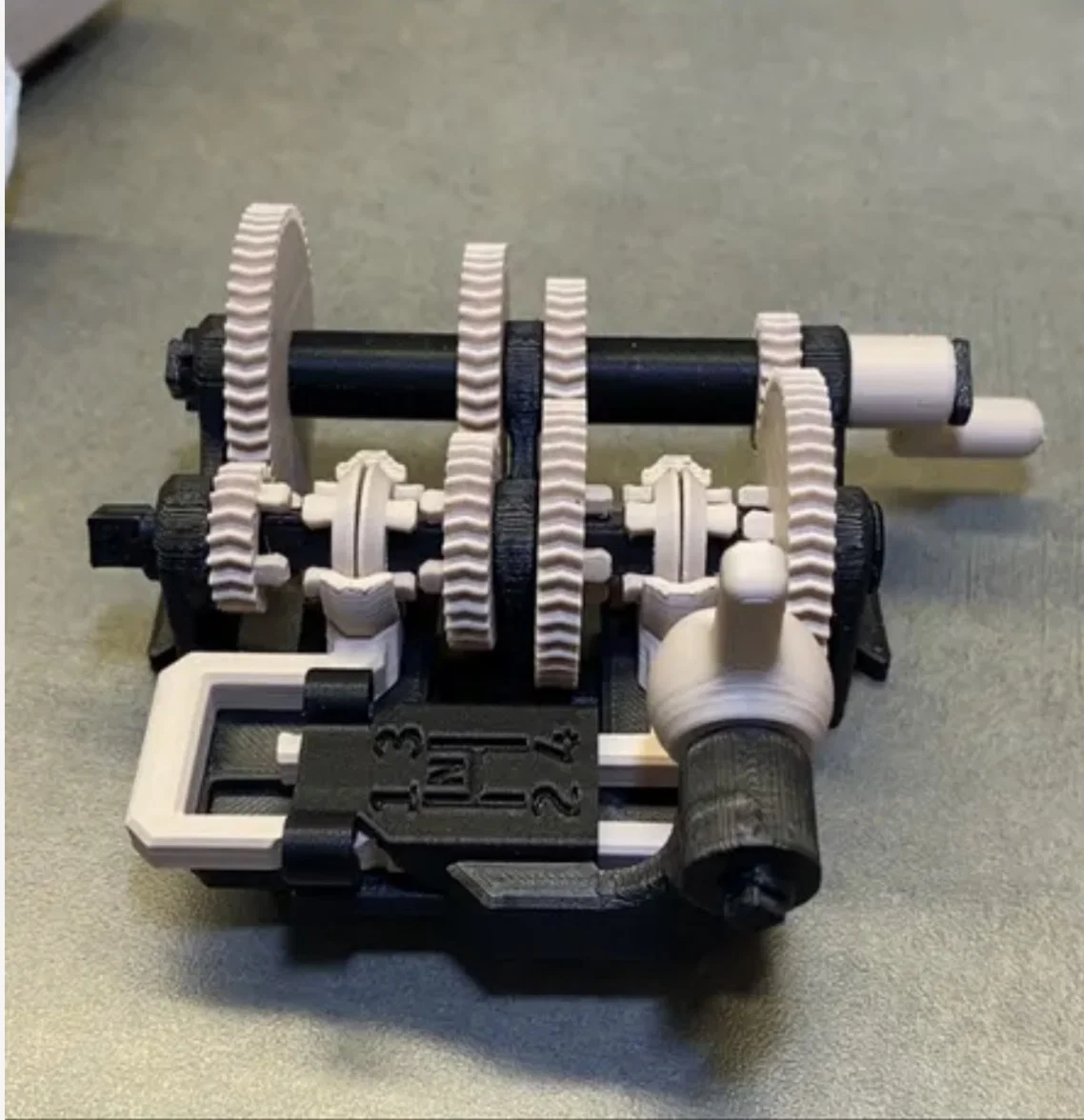

CẬP NHẬT: Các miếng đệm chính (main spacers) đã bị thiếu trong danh sách file và hiện đã được bổ sung. Lỗ trên tay quay cũng đã được tinh chỉnh để khớp vừa với trục đầu vào (input shaft). Đây là phiên bản hộp số sàn 4 cấp "constant mesh" do mình thiết kế. Sử dụng cơ chế khớp cầu để định vị các thanh trượt, giúp kết nối các đĩa ly hợp chó (dog clutch disks) với bánh răng chủ động, từ đó truyền năng lượng ra trục đầu ra. Hộp số có các tỉ số truyền là 2.5:1, 2:1.5, 1.5:2 và 1:2.5. Nhớ đăng ảnh sản phẩm và bình luận cho mình biết nhé!! Xem hướng dẫn đặt hướng in (slicing orientation) trong ảnh. Lưu ý khi cắt lớp (Slicing): Sử dụng vật liệu hỗ trợ (support) cho tay quay và bộ chọn số. "Qty" là số lượng cần in cho từng linh kiện. Mình không khuyến khích thay đổi tỉ lệ (scaling) mô hình này vì nó có dung sai rất chính xác. Video hướng dẫn lắp ráp tại link sau- Phụ kiện động cơ Lego L- Phụ kiện quạt gió đầu ra-
