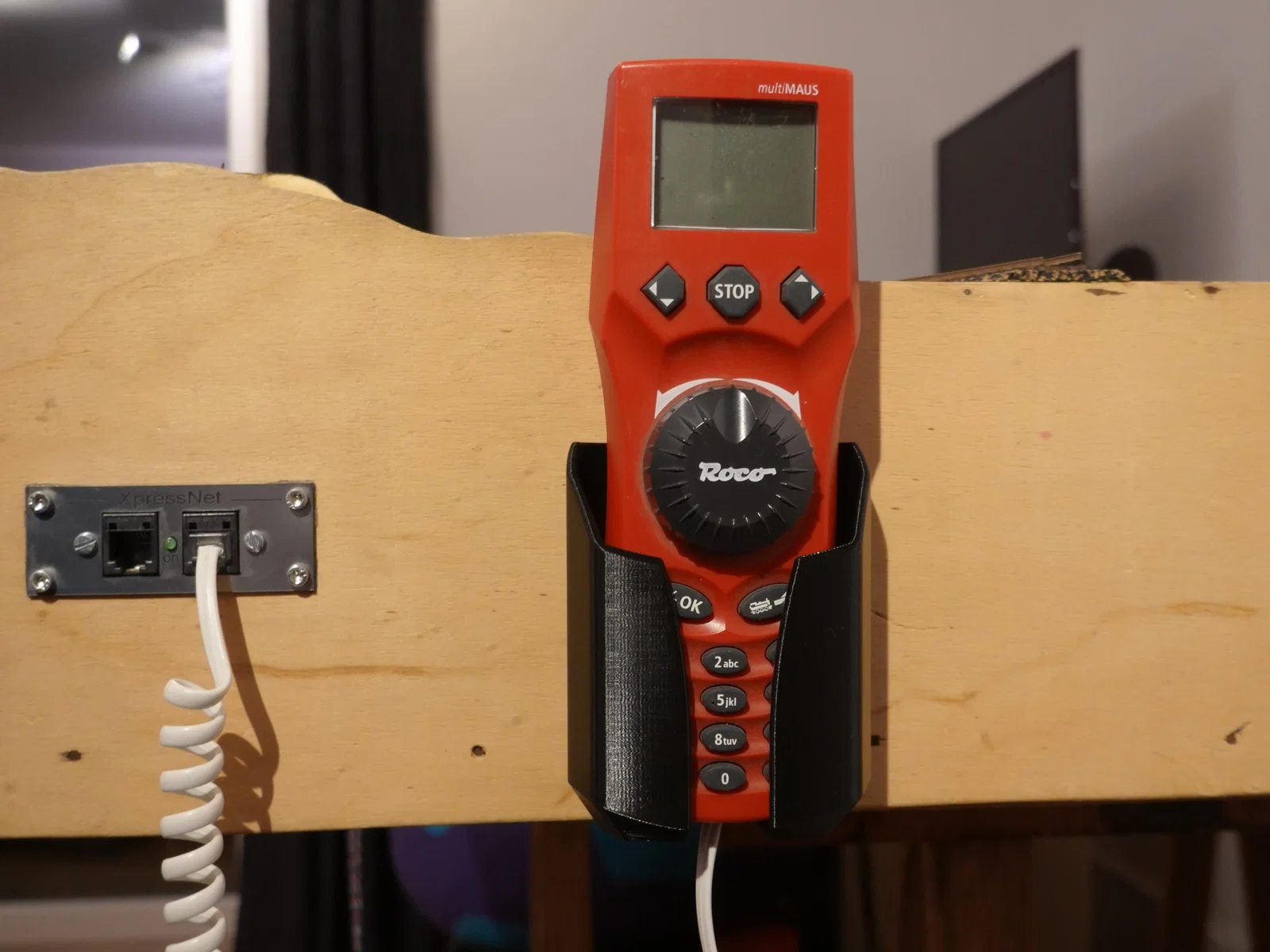

Vì không tìm được mẫu giá đỡ multiMAUS nào đủ tinh tế và đúng ý, nên mình đã tự thiết kế một cái bằng FreeCAD - và đây là thành quả!

Thiết kế mỏng nhẹ, sang trọng
Khả năng cố định ẩn, không lộ vít
Dễ dàng tháo lắp (rất tiện khi bạn cần di chuyển quanh mô hình tàu hỏa)

In không cần support, tốn rất ít vật liệu (khoảng 50g, thời gian in khoảng 3 tiếng).
Mình in bằng Prusament PETG (vì ít giòn và chịu tia UV tốt hơn PLA) với độ dày lớp in 0.2mm.

Bạn cần in hai mảnh:

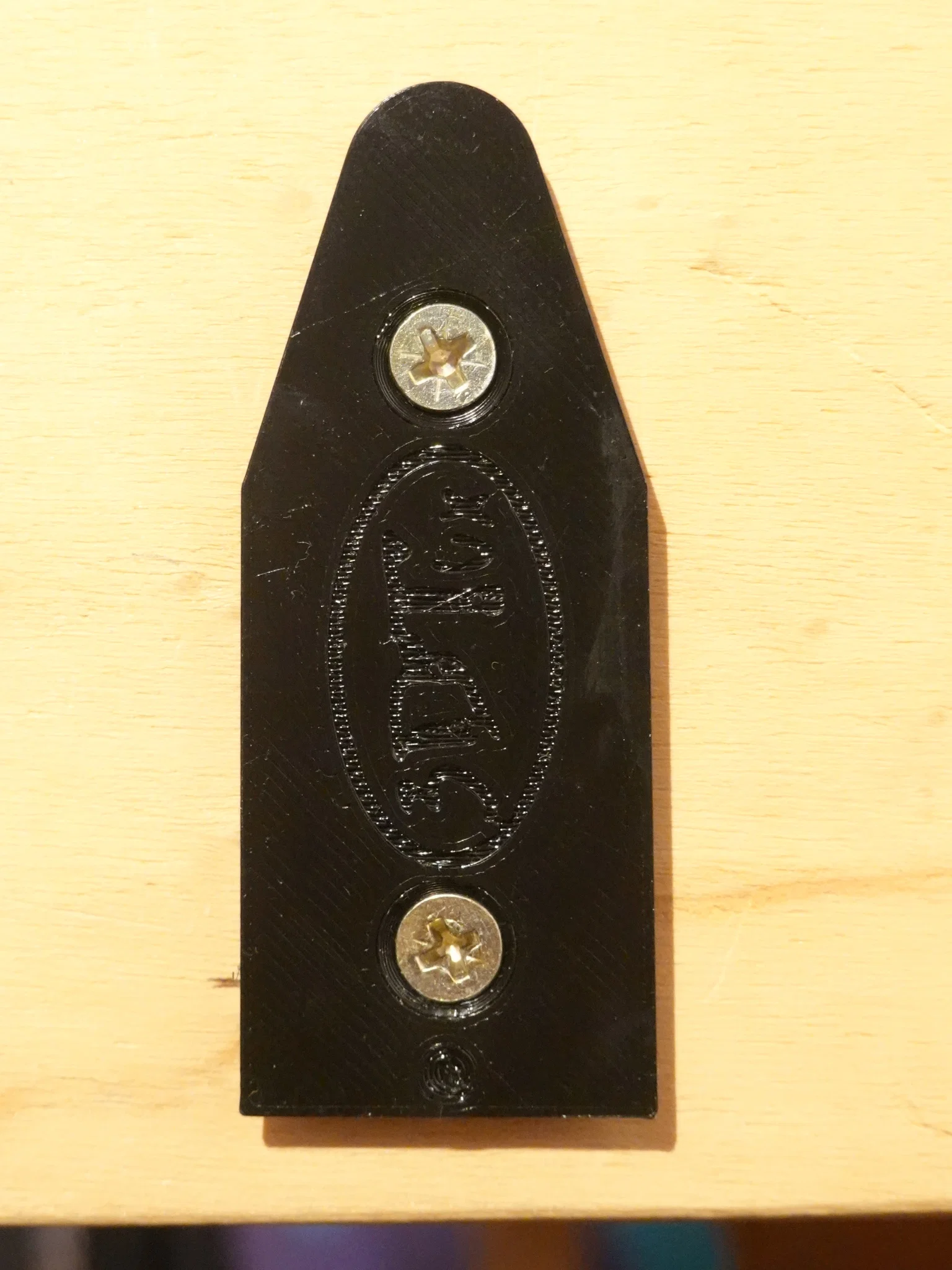

MMHolderMountingPlateM5

Đây là phần đế được gắn cố định (vào bàn layout chẳng hạn) bằng hai vít đầu bằng M5 (hoặc vít gỗ có cùng kích thước đầu vít).

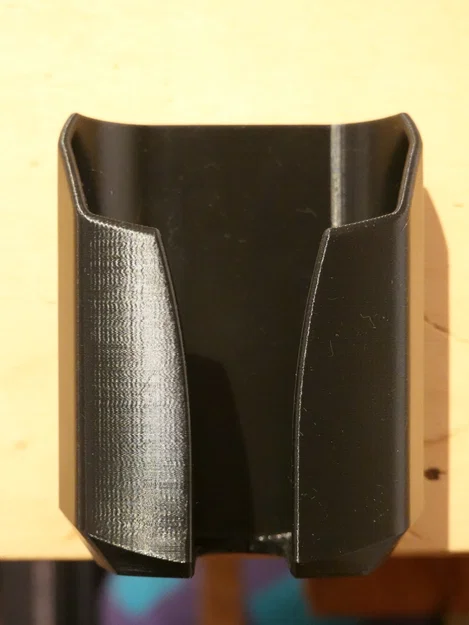

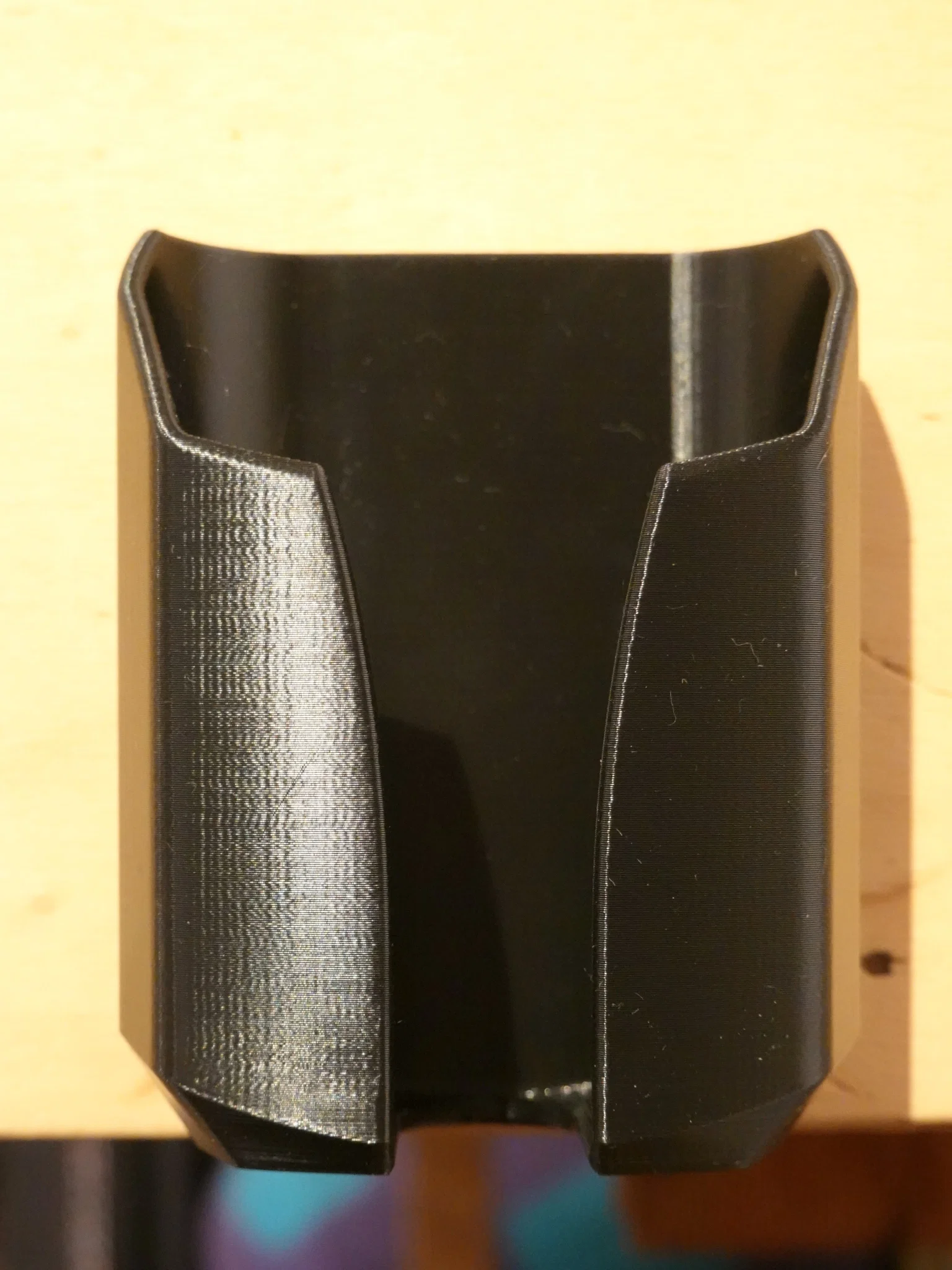

MMHolder

Đây là phần giá đỡ, được gắn bằng cách trượt vào phần đế MMHolderMountingPlateM5 đã lắp sẵn.

Mình có thêm một file STEP cho đế MMHolderMountingPlateGeneric (không có lỗ vít) để bạn tùy chỉnh cách gắn nếu muốn.

Chúc các bạn in vui vẻ và có những chuyến tàu an toàn!

Đừng quên để lại bình luận và đăng ảnh thành quả nhé!
