Bộ kẹp nam châm cho bàn nhiệt MK42 trên Prusa MK2/MK2S

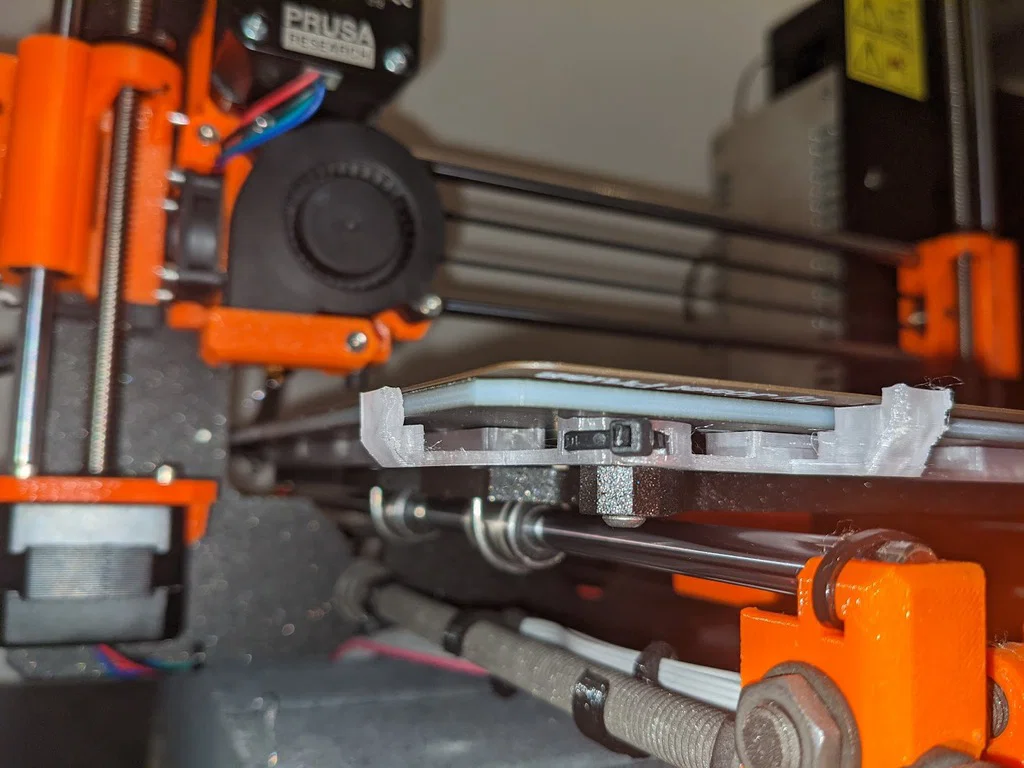

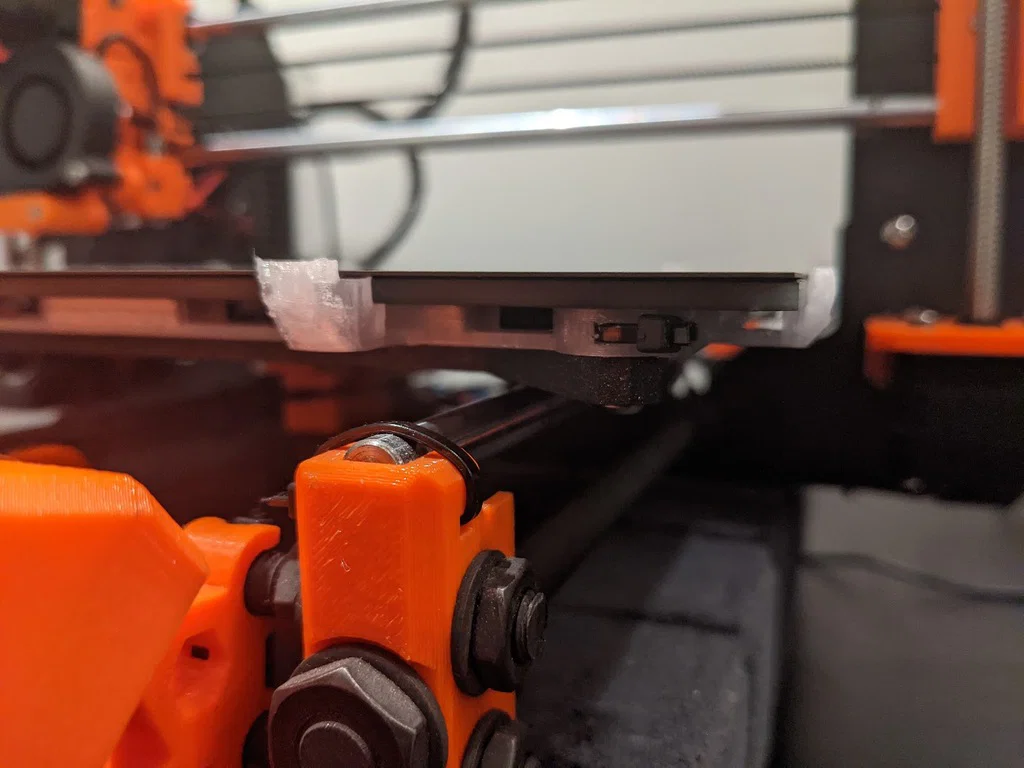

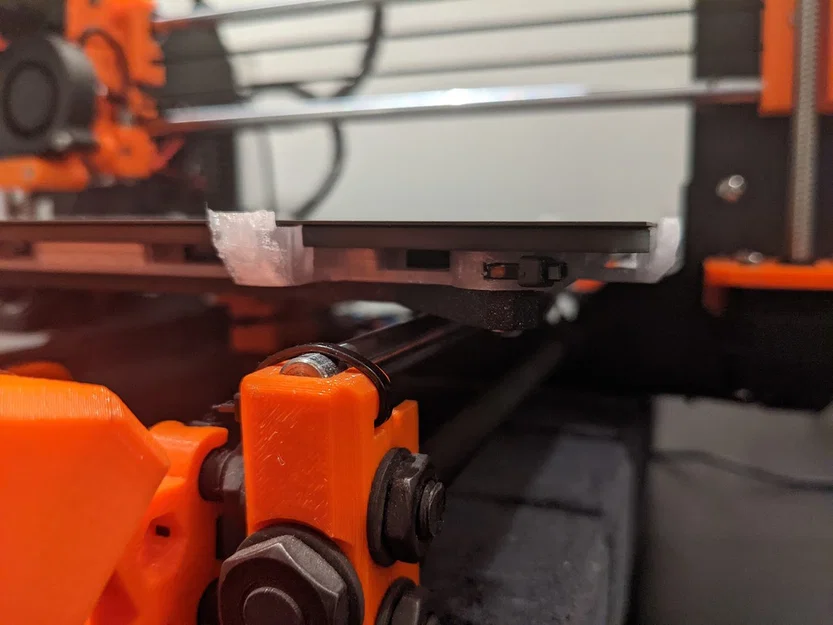

Mình muốn gắn thêm nam châm cho chiếc máy MK2S đang dùng bàn nhiệt MK42 của mình. Sách hướng dẫn lắp ráp có cảnh báo rằng phần ren trên bàn nhiệt rất dễ hỏng, nên mình không muốn tháo vít ra để dùng máy Dremel khoét rãnh đặt nam châm. Thay vào đó, mình đã thiết kế một vài chiếc kẹp để cố định nam châm quanh các trụ đỡ bàn nhiệt.

Bạn sẽ cần chuẩn bị:

• Nhựa PETG hoặc loại tương đương, vì nhựa PLA khả năng cao sẽ bị chảy.
• 20 viên nam châm (25x6x2mm). Mình khuyên dùng nam châm neodymium có chỉ số chịu nhiệt SH, ví dụ như loại này. Nam châm neodymium thông thường sẽ mất từ tính ở 80°C, trong khi bàn nhiệt này có thể nóng tới 120°C, còn loại SH chịu được tới 150°C.
• 4 dây rút nhựa (tiewraps), kích thước 3x100mm (dày khoảng 1mm).
• Keo dán để cố định nam châm. Nếu không có keo, các viên nam châm sẽ tự xoay cực khi bạn đặt những viên kế bên cạnh.
• Một tấm thép lò xo từ Prusa.

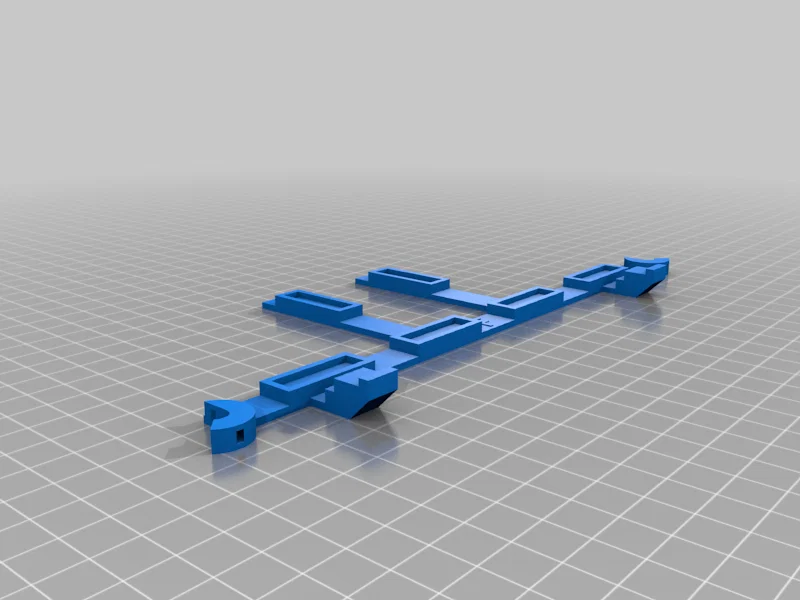

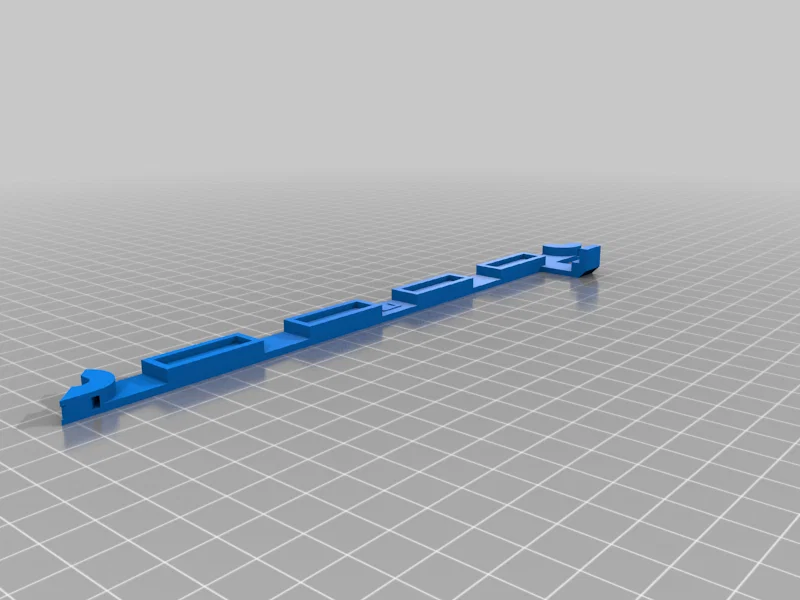

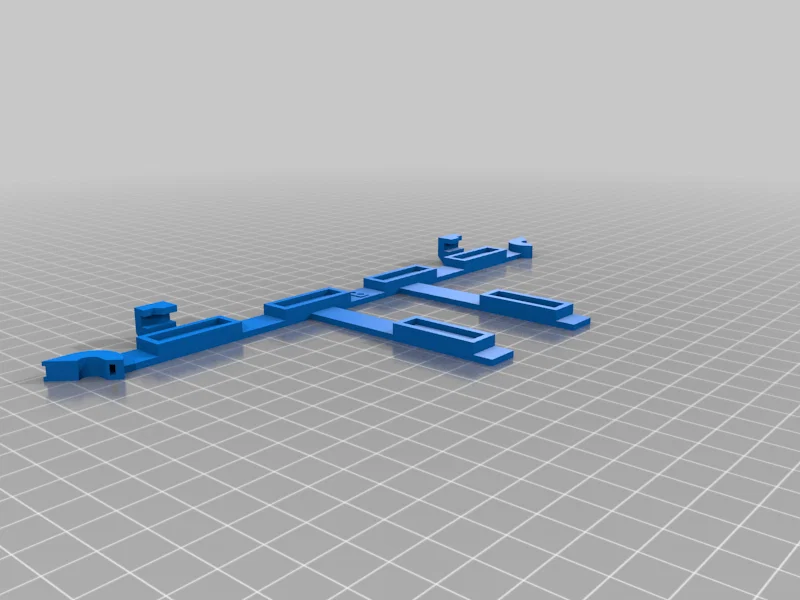

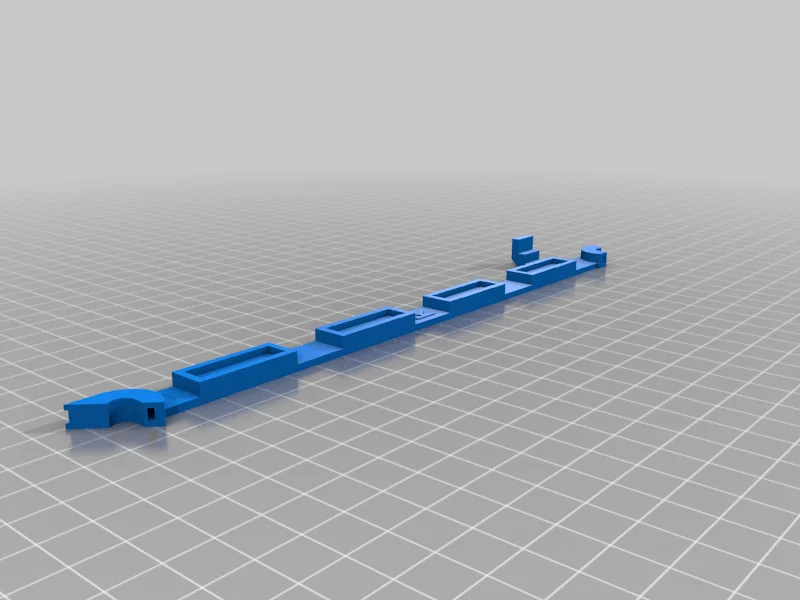

Chỉ có chi tiết Back là cần hỗ trợ (supports), các chi tiết còn lại in bình thường không cần hỗ trợ.

Sau khi lắp xong, bạn nhớ chạy lại Z calibration. Cảm biến PINDA sẽ nhận diện tấm thép rất tốt. Khoảng cách có thể xa hơn một chút so với bình thường, nên bạn hãy chạy lại First layer calibration. Với mình, bàn nhiệt thường là -0.450, còn tấm thép satin phủ bột cần khoảng -1.400, tuy nhiên thông số này có thể thay đổi tùy máy bạn nhé.

Cảm ơn các thông tin hữu ích từ https://github.com/prusa3d/Heatbed_MK52_magnetic và https://github.com/prusa3d/Original-Prusa-i3/tree/MK2S/Heatbed MK42 đã giúp mình thiết kế món này.

Mình có đính kèm file xuất từ Fusion 360 cho bạn nào muốn chỉnh sửa nhé.
