Toob HPA Nerf Blaster - Thiết kế lấy cảm hứng từ Sten Gun

Giới thiệu

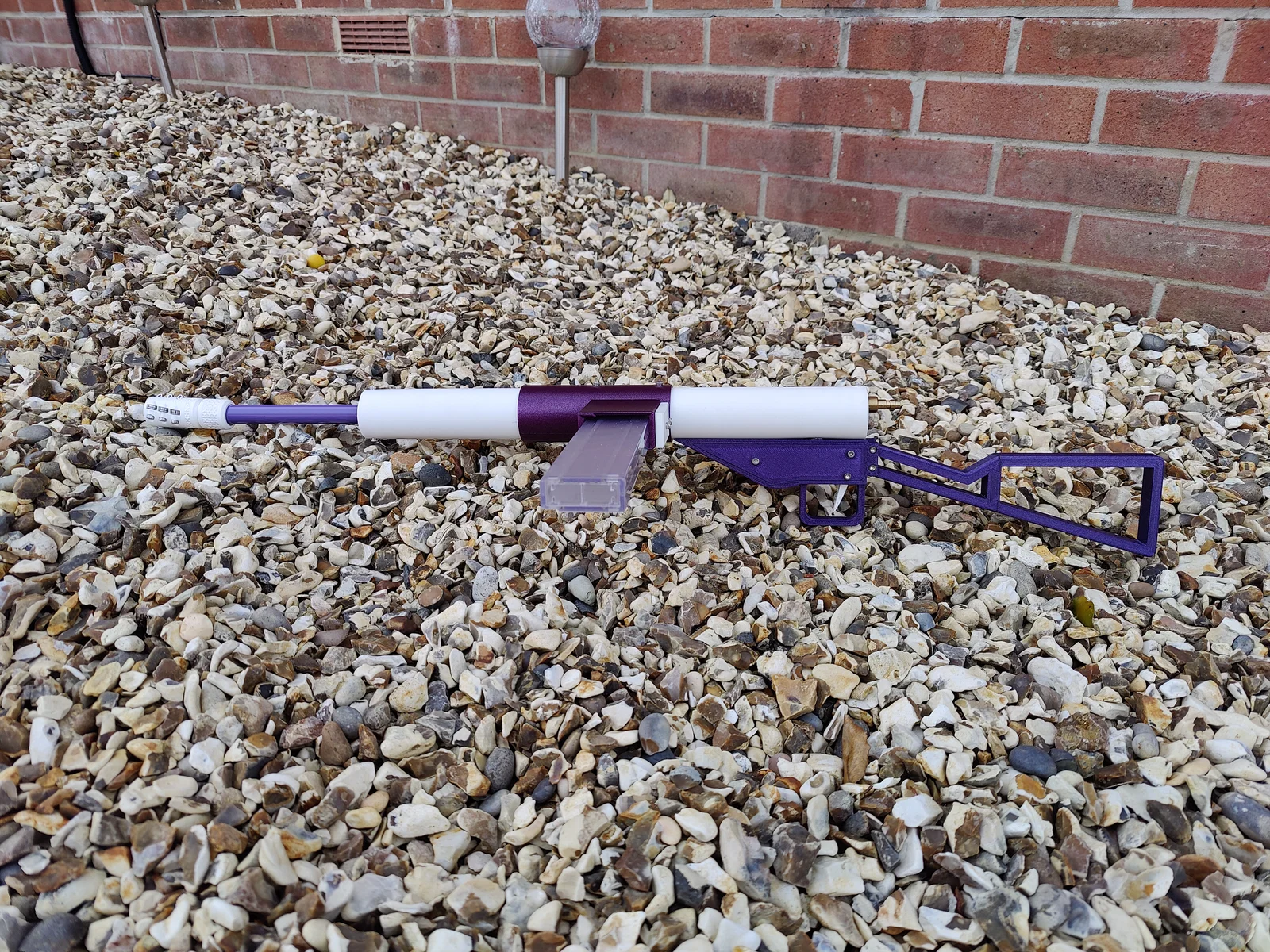

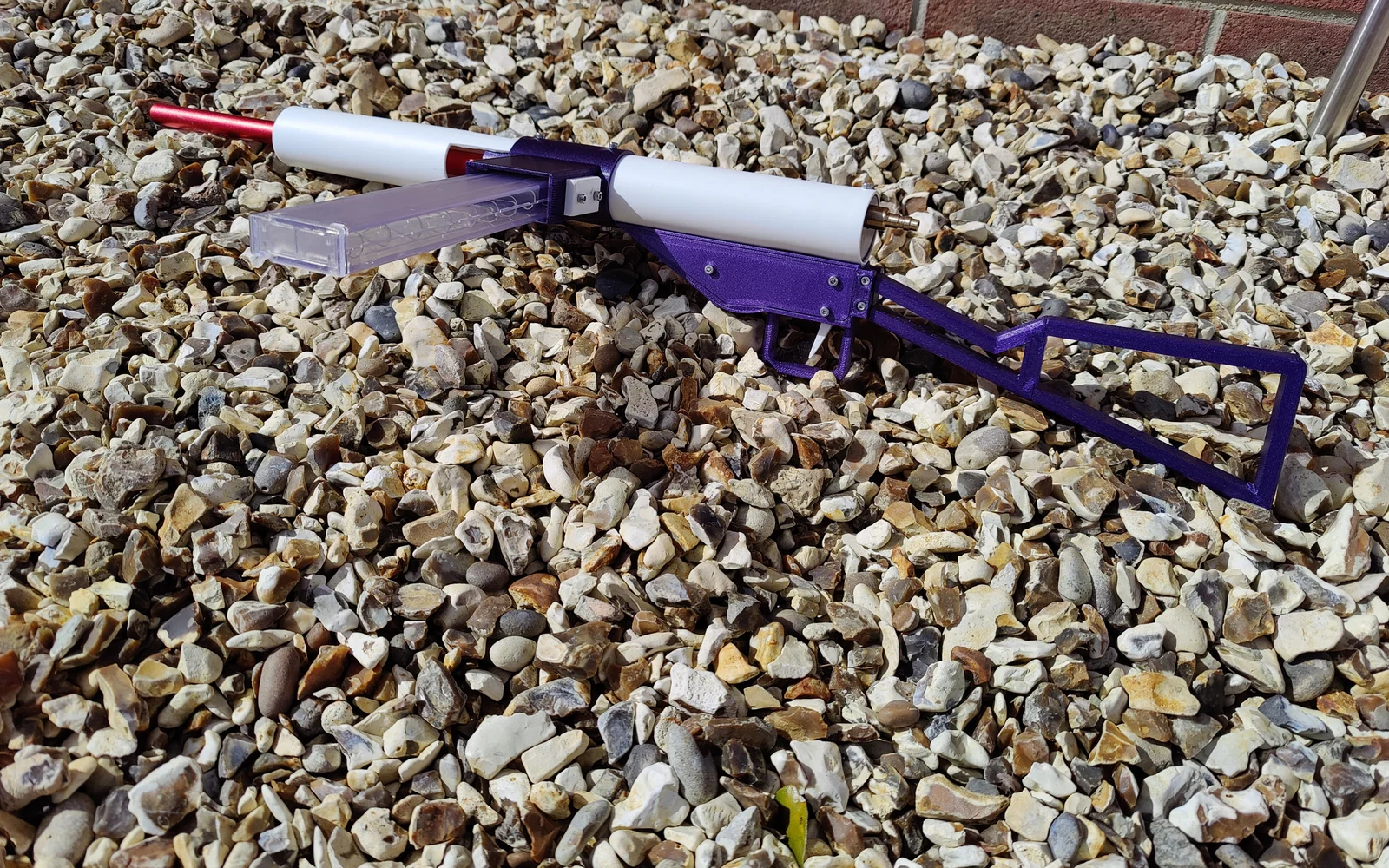

Đây là mẫu blaster "Toob" do mình thiết kế, lấy cảm hứng từ khẩu Sten gun thời Thế chiến II. Tương tự như phiên bản trước, mình muốn nó phải rẻ và dễ chế tạo.

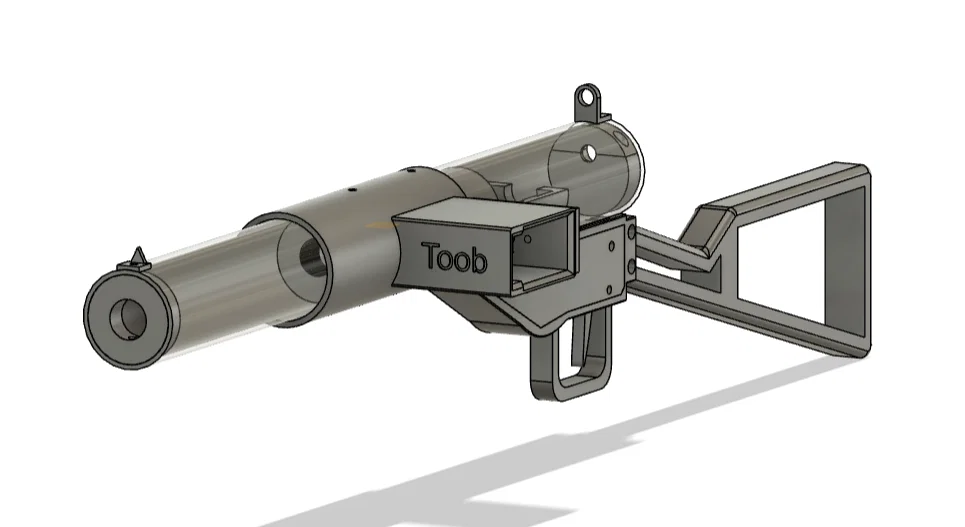

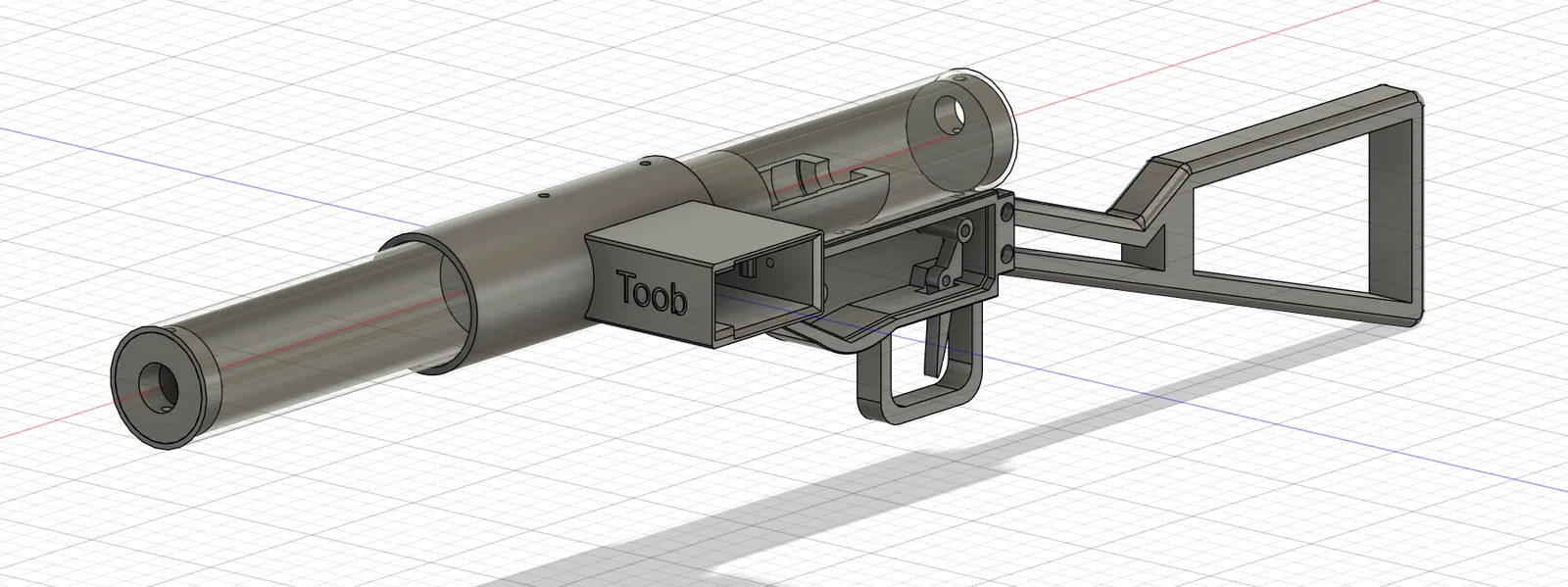

Toàn bộ khẩu blaster được thiết kế quanh ống nhựa PVC 40mm. Nó sử dụng bộ dump tank Cosmic Nomad của Roboman Automation.

Air Blasters – Roboman Automation

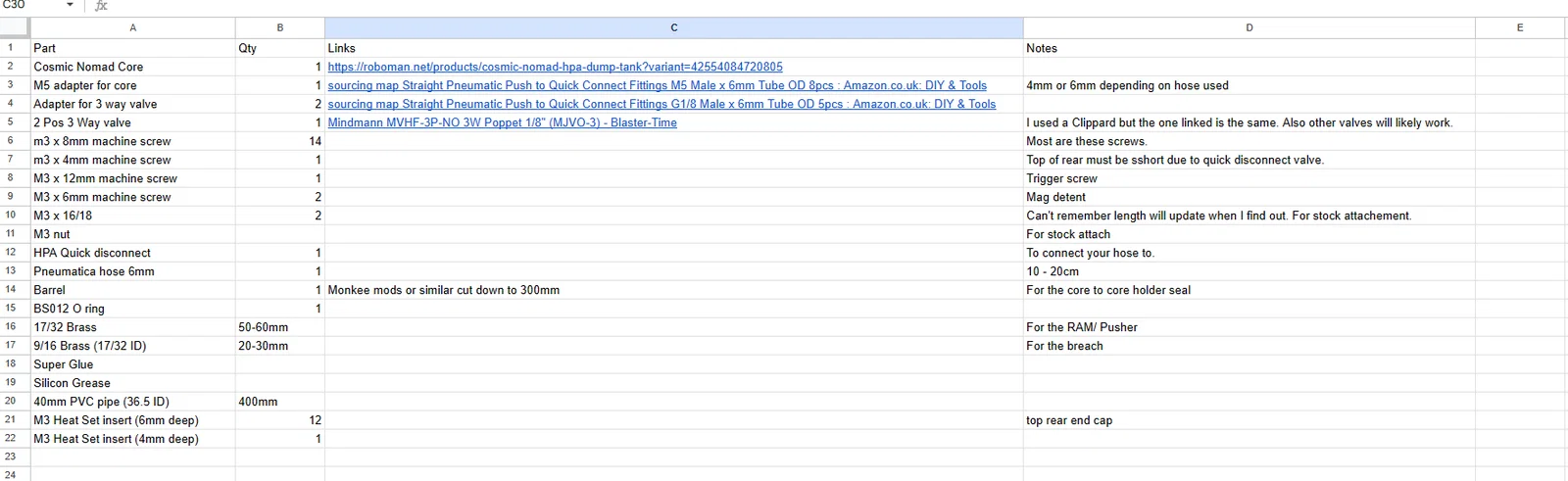

Các thành phần còn lại là phần cứng HPA tiêu chuẩn: van MJVO 3, ống dẫn 6mm hoặc 4mm cùng các đầu nối push fit, ốc vít M3 và heat set insert.

Thông số FPS ước tính với nòng 300mm Monkey Mods (cắt từ nòng 450mm):

• 160 FPS ở 90psi
• 180 FPS ở 100 psi
• 190-200 FPS ở 110 psi

Bạn hoàn toàn có thể tinh chỉnh để đạt mức 200 FPS hoặc hạ xuống 100 FPS bằng cách thay đổi bộ hạn chế khí và nòng súng.

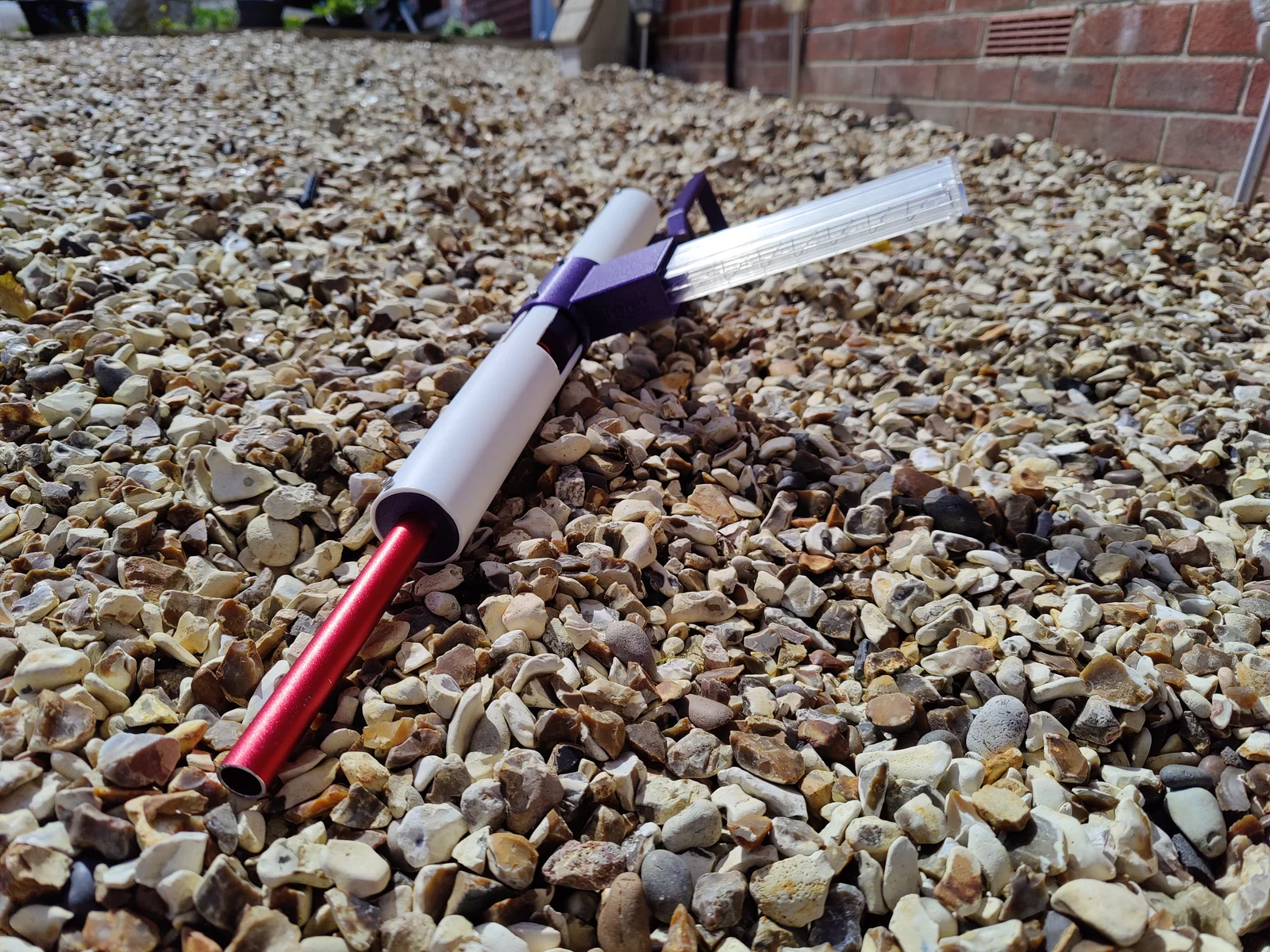

Bình khí và bộ đẩy (pusher/ram) được cố định, cơ chế nạp đạn là kéo cụm mag well, buồng đạn và nòng súng tới lui.

Cập nhật

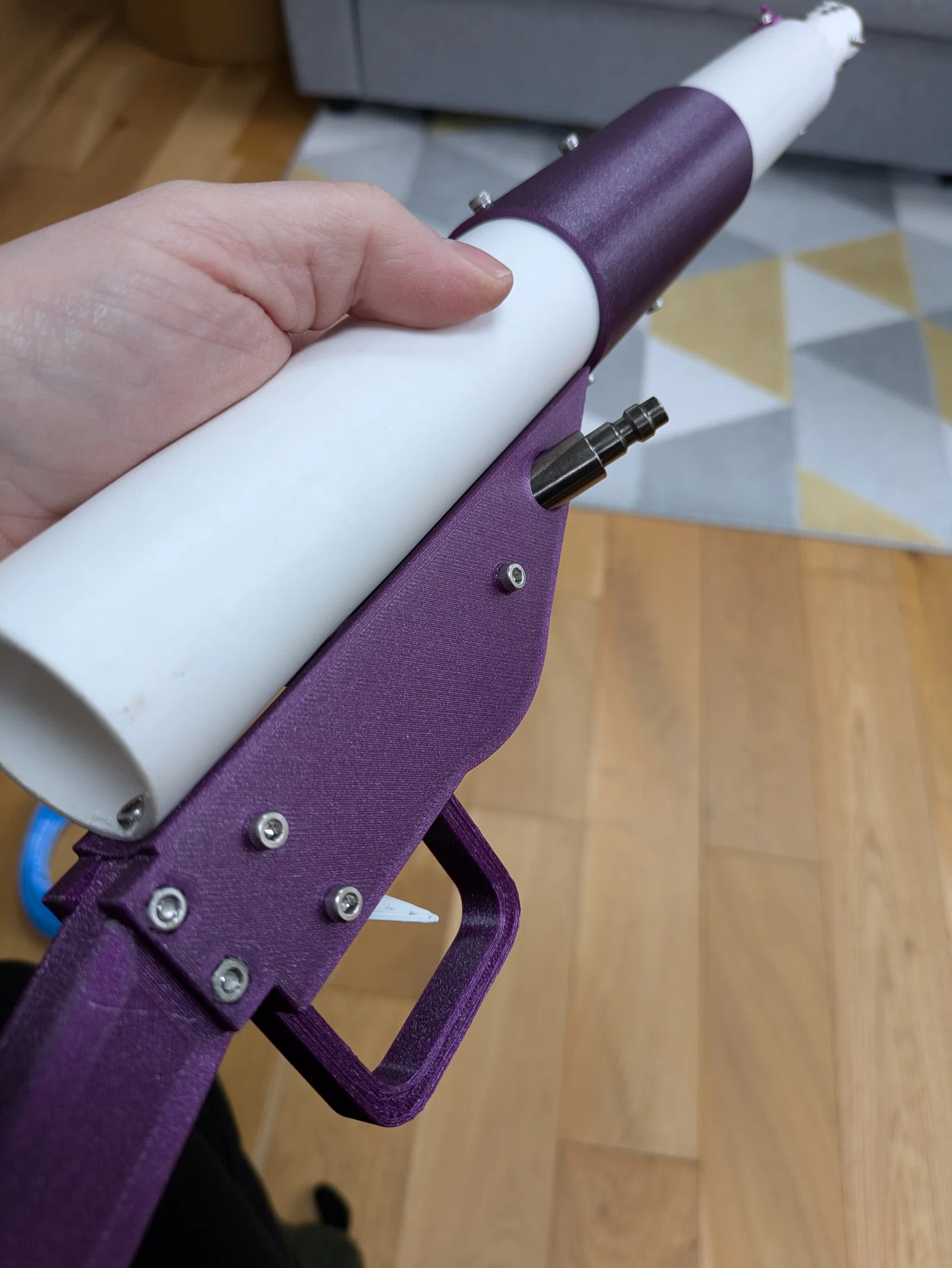

• 10-1-24: Thiết kế lại thân cò để đầu nối nhanh đưa ra phía bên phải thay vì phía sau ống chính, giúp ống khí gọn hơn.
• 16-7-24: Thêm tùy chọn thước ngắm cơ bản (iron sights).
• 15-7-24: Thêm nắp đuôi cho Balystik male nipple.
• 12-4-24: Cập nhật file và thêm mag well dùng bi chặn (ball detent).

In ấn

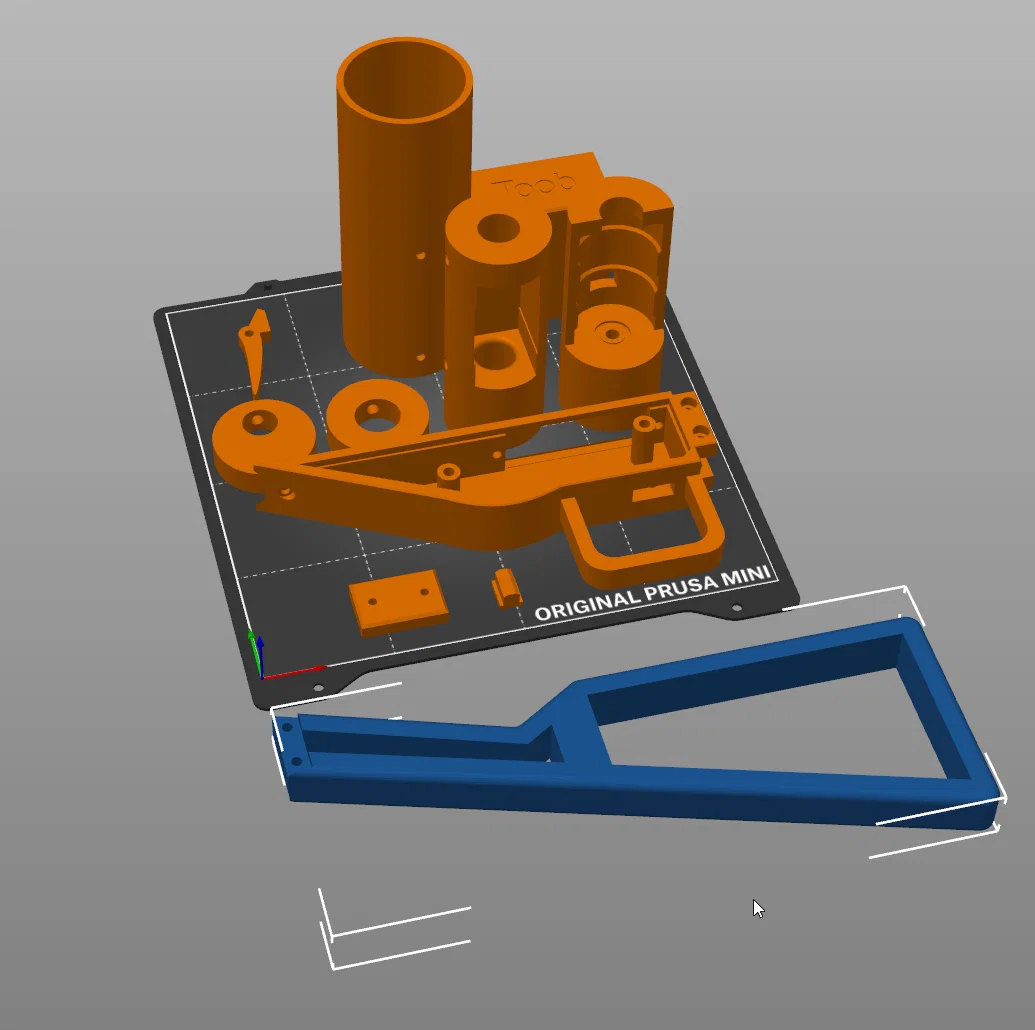

Mình đã đính kèm hình ảnh hướng dẫn hướng in. Các bộ phận như core, breach, mag well và stock cần sử dụng hỗ trợ (support), mình khuyên dùng organic support.

Lắp ráp

1. Lắp heat set insert vào các lỗ 4.5mm.
2. Lắp ống đồng vào core holder, dán keo để kín hơi. Dùng mallet để hỗ trợ nếu cần.
3. Lắp o-ring vào core holder, bôi một ít mỡ silicon để kín hơi và tránh bị xoắn.
4. Cắt ống đồng, loe một đầu để làm kín với "pusher" rồi dán vào buồng đạn (breach).
5. Khoan lỗ trên ống PVC theo thân cò, lắp core holder vào ống và bắt vít M3x8mm cố định.
6. Lắp van MJVO3 vào thân cò bằng băng dính 3M hoặc keo.
7. Kết nối hệ thống khí, lắp nắp đuôi.
8. Lắp mag well, cắt khe trên ống nhựa để cơ chế nạp đạn trượt được. Kiểm tra độ kín hơi giữa ram và breach.
9. Hoàn thiện lắp ráp các phần còn lại, bắt vít cố định và kiểm tra hoạt động.

Nếu cần hỗ trợ, anh em hãy ghé qua máy chủ Discord của Roboman nhé. Mình để thiết kế này miễn phí và cho phép thương mại hóa. Nếu thấy hay, mời mình một ly cà phê nhé:

https://www.buymeacoffee.com/darthtater
