Ngàm gắn cảm biến ADXL345 cho TZ 2.0 / đầu phun BambuLab

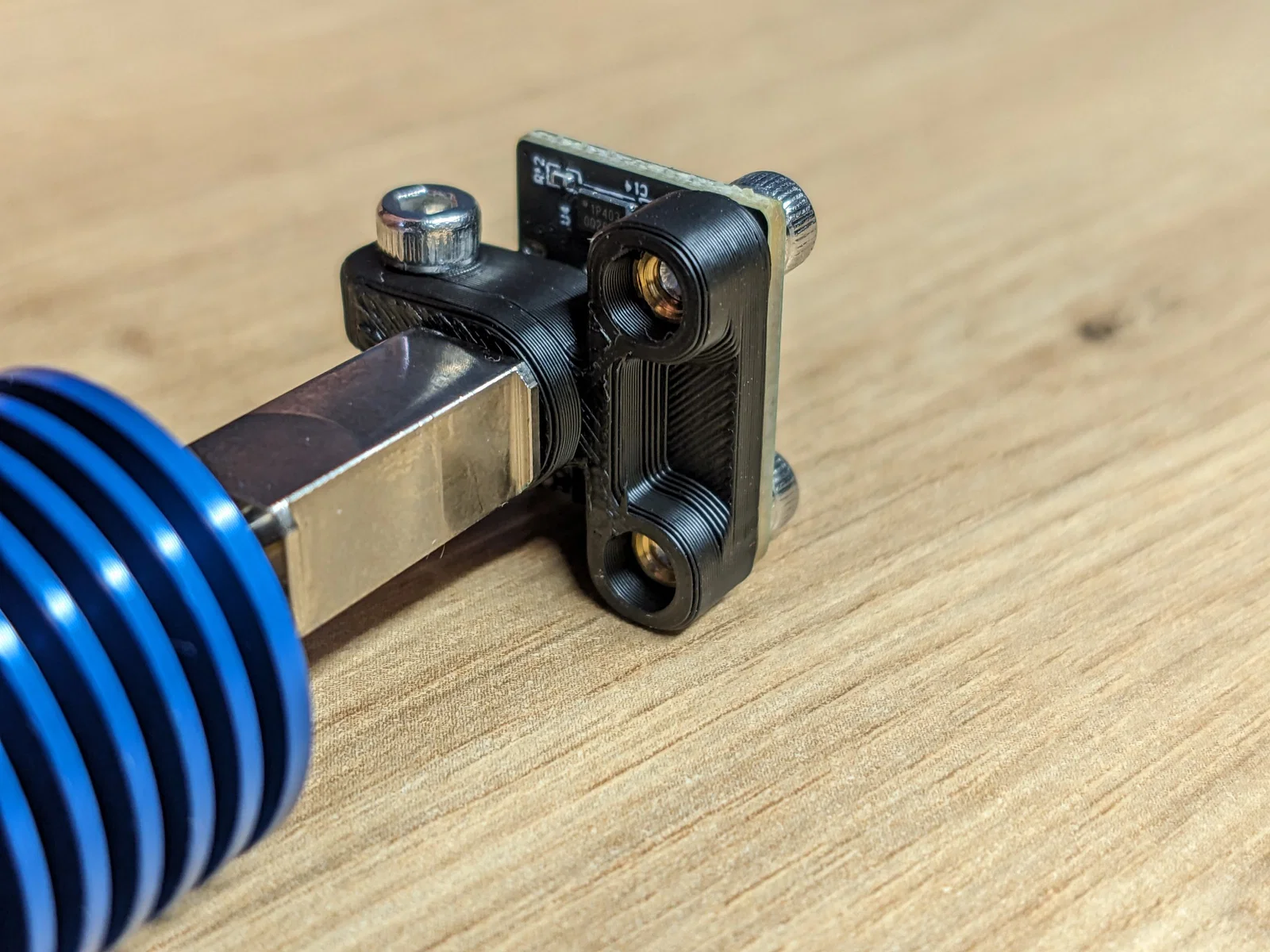

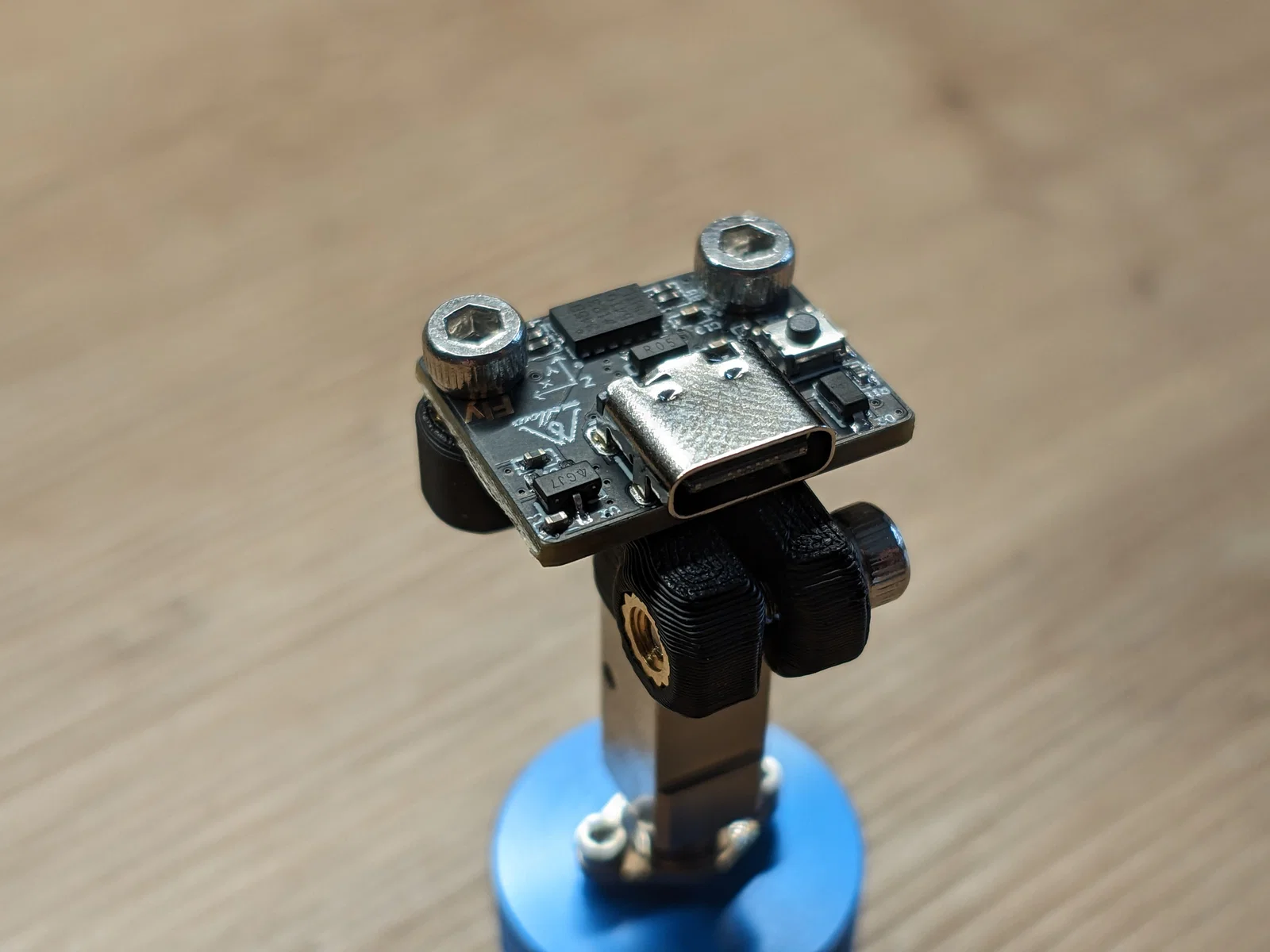

Thiết kế ngàm gắn cảm biến ADXL345 dành riêng cho đầu phun kiểu BambuLab hoặc TZ 2.0. Khoảng cách lỗ là 15mm cho cảm biến và thiết kế kẹp trực tiếp vào đầu phun. Tài liệu bao gồm danh sách linh kiện cần thiết và lưu ý quan trọng khi lắp đặt.
Mô tả

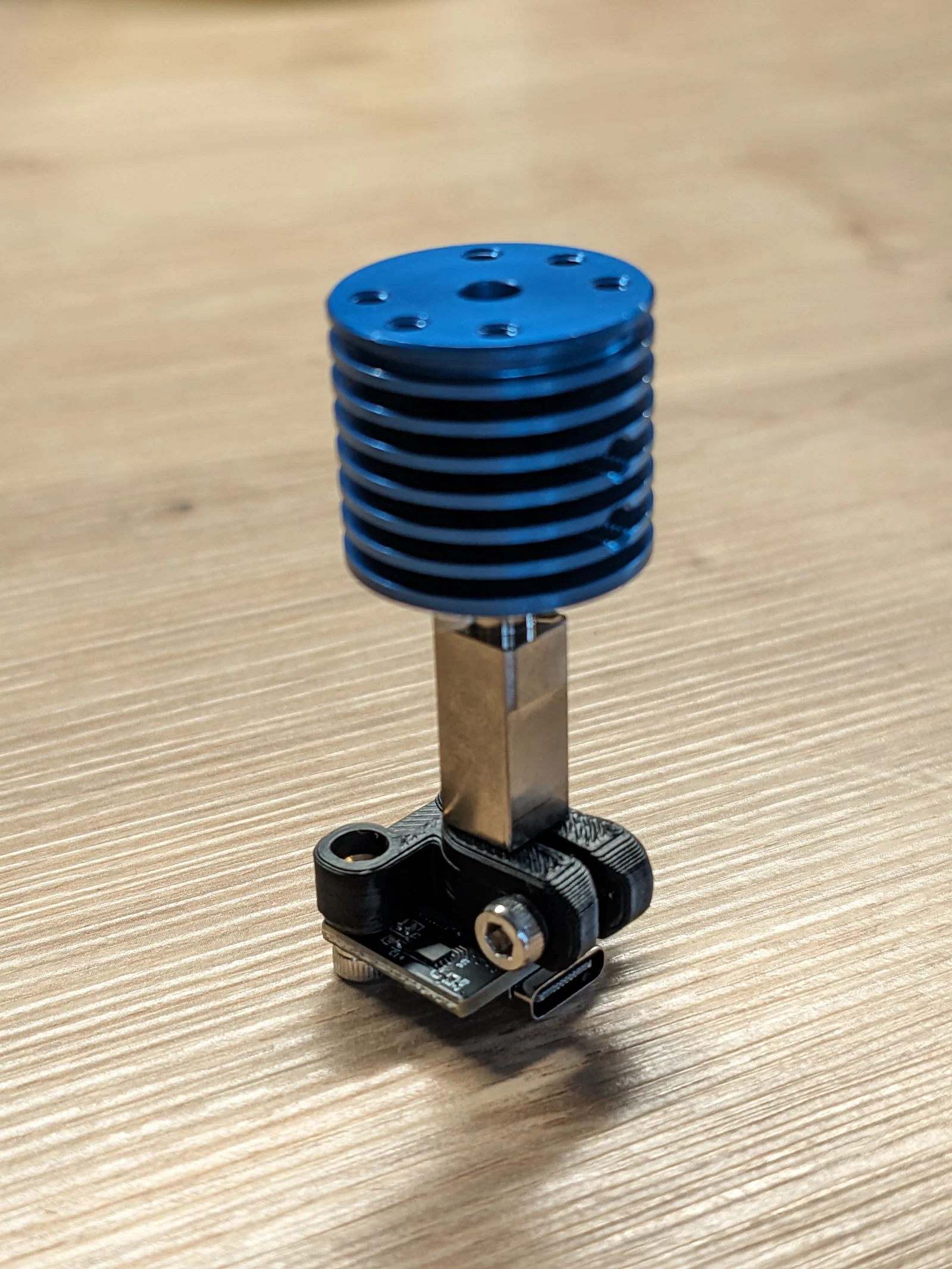

Mình cần một cái ngàm gắn đầu phun cho cảm biến ADXL345 của mình và các loại đầu phun kiểu BambuLab. Tất cả các mẫu mình tìm được đều chỉ dành cho đầu phun V6 nên mình đã tự thiết kế một cái.

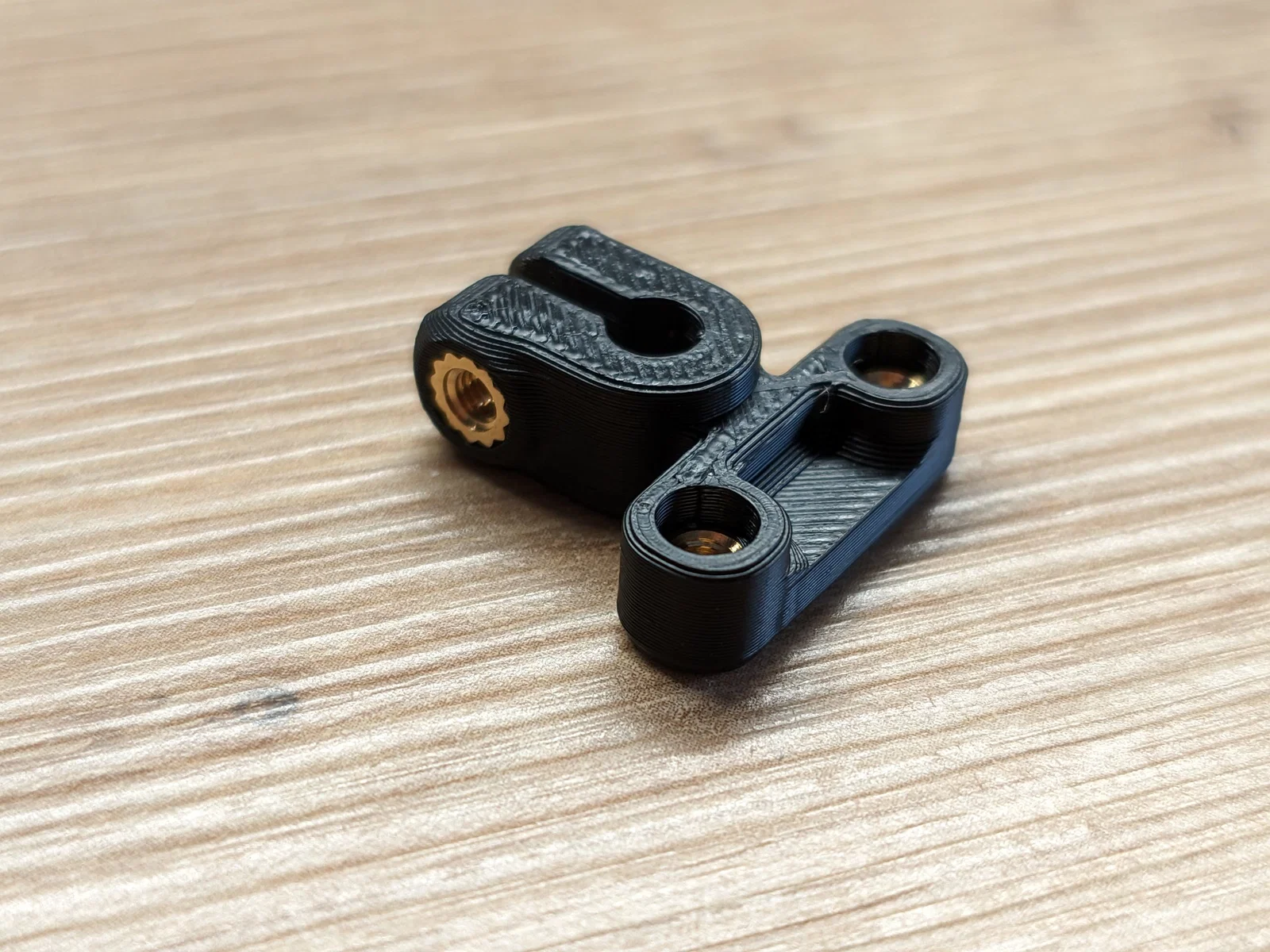

Mình in linh kiện này bằng nhựa ABS với các thiết lập chuẩn Voron cùng bộ thông số "magic 5" (5 tường, 5 lớp mặt trên/dưới và 55% mật độ infill).
Danh sách vật tư (BOM):

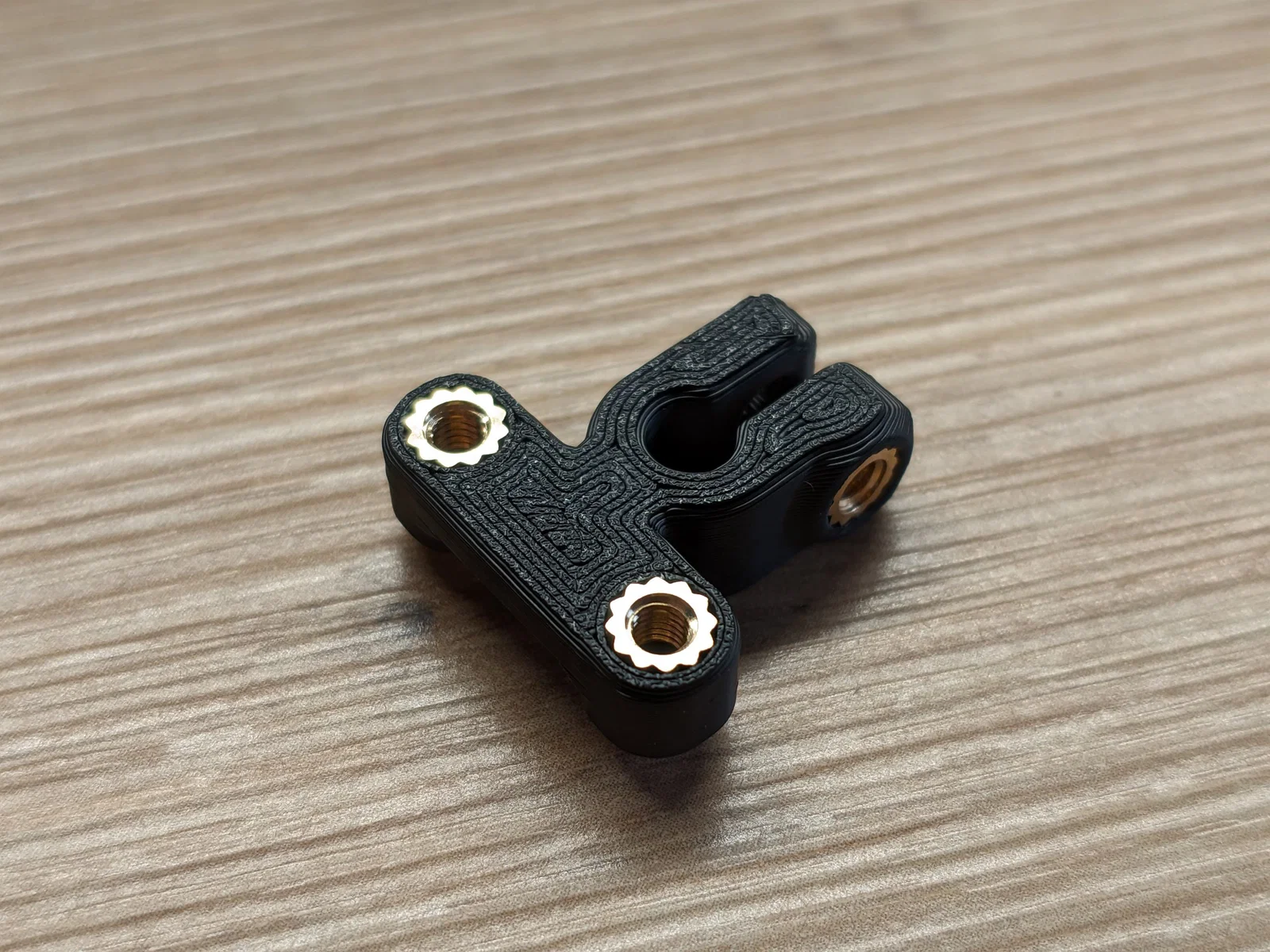

3x Voron 3x4x5 M3 heat insert (ốc cấy nhiệt) 2x Ốc M3x6mm để gắn cảm biến 1x Ốc M3x10mm để kẹp chặt vào đầu phun
Lưu ý: Hãy tháo lớp bọc silicone chống nhiệt ra trước khi dùng ngàm để kẹp vào đầu phun nhé. Nếu không, diện tích tiếp xúc sẽ không đủ để kẹp chặt.
Đầu phun phải ở trạng thái nguội trước khi lắp ngàm vào!
CẬP NHẬT:
2025-05-20 Đã bổ sung file STEP theo yêu cầu.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
