Dao mổ gấp gọn (Folding scalpel knife)

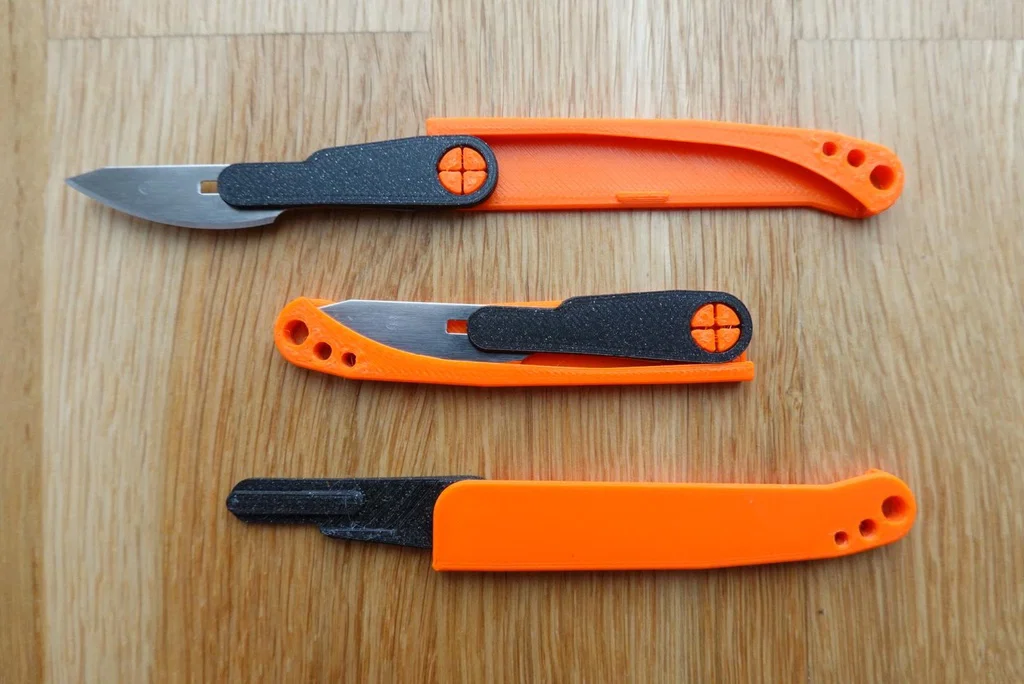

Đây là mẫu cán dao gấp nhỏ gọn và nhẹ, được thiết kế chuyên dụng cho các loại lưỡi dao mổ (scalpel) dùng một lần, đặc biệt là lưỡi số 24. Khi gấp lại, lưỡi dao được giấu an toàn bên trong cán.

Tôi thiết kế nó như một dụng cụ cắt siêu nhẹ cho bộ sơ cứu hoặc bộ dụng cụ sửa chữa khi đi du lịch bụi, nhưng hiện nay tôi lại dùng nó thường xuyên trong xưởng của mình - nó rất tiện để gọt tỉa các bản in 3D và thực hiện nhiều công việc cắt nhẹ khác.

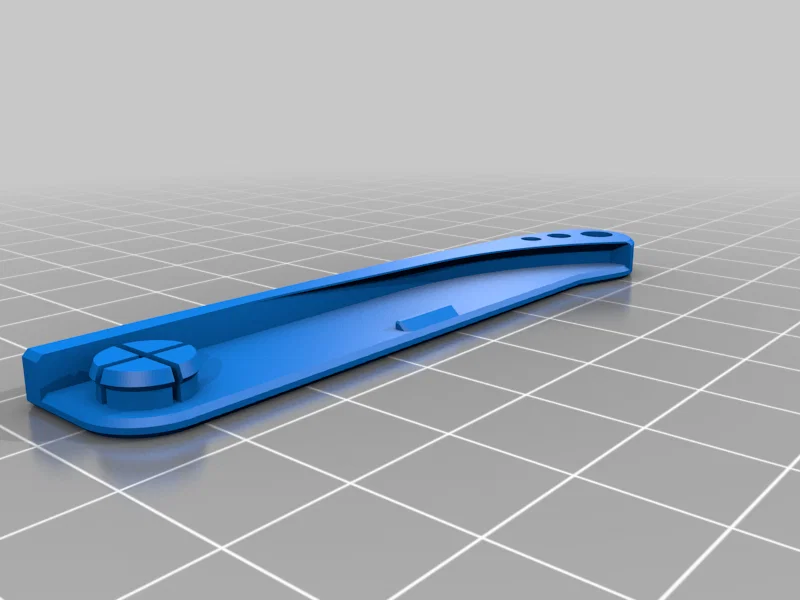

Hai phần của dao được in riêng biệt rồi lắp khớp vào nhau. Nếu in chuẩn, phần khớp xoay sẽ có độ rít vừa đủ để đóng mở an toàn. Ngoài ra, trên cán còn có một mấu nhỏ để khóa lưỡi dao khi đóng lại, bạn cần nâng nhẹ lưỡi dao lên một chút khi mở (nếu không muốn tính năng này, bạn có thể cắt bỏ mấu đó).

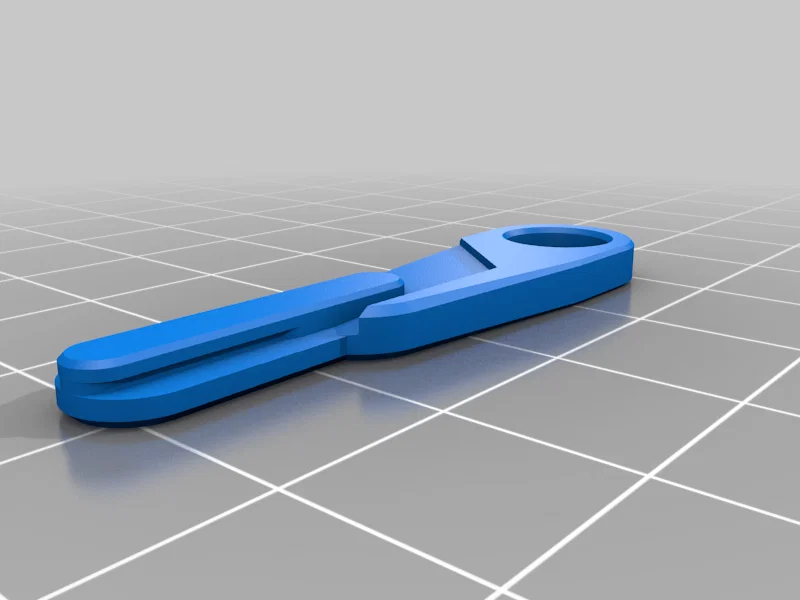

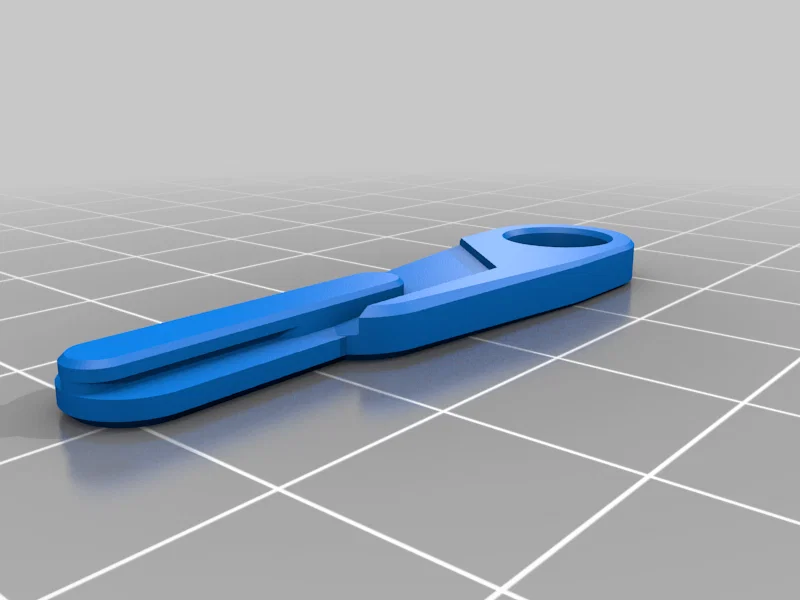

Tôi nhận thấy khe cắm trên lưỡi dao của các nhà sản xuất khác nhau không hoàn toàn giống nhau. Phần thân (stem) dán nhãn 'normal' sẽ vừa với hầu hết các trường hợp, nhưng nếu quá rộng, bạn hãy thử bản 'narrow'. Tôi cũng đã thêm phiên bản 'extra narrow' nếu bản 'narrow' vẫn không vừa.

Hãy cẩn thận vì lưỡi dao rất sắc! (Bạn nên dùng kìm để giữ lưỡi dao khi lắp vào).

Cập nhật ngày 3 tháng 9 năm 2023: Đây là một số lời khuyên nếu lưỡi dao không vừa. Thứ nhất, tôi đã thêm phiên bản thân dao hẹp hơn nữa. Thứ hai, còn một yếu tố ảnh hưởng đến độ vừa vặn là phần nhô ra (overhang) của rãnh lắp lưỡi dao; nếu in không đẹp thì sẽ không đủ không gian cho lưỡi dao. Trong trường hợp đó, hãy làm sạch rãnh bằng dụng cụ khác trước khi lắp lưỡi dao vào. Nếu lưỡi dao không vừa theo chiều dài (mấu trên lưỡi dao không khóa được), bạn có thể mài bớt một chút phần đầu thân dao.

Cập nhật ngày 20 tháng 1 năm 2024: Tôi đã thêm một phiên bản thiết kế cũ hơn trông giống dao gấp truyền thống. Tuy nhiên, bản này yêu cầu cần có đinh tán hoặc ốc vít để làm khớp nối.

Thiết lập in

Máy in: Prusa MINI

Rafts: Không

Supports: Không

Nozzle: 0.4 mm

Layer height: 0.2 mm (phần cán) / 0.1 mm (phần thân giữ lưỡi)

Infill: 100%

Filament: PETG

Ghi chú: Thiết kế cho nhựa PETG, in với đầu phun 0.4 mm. Việc đảm bảo độ bám dính giữa các lớp in rất quan trọng, nếu không phần khớp xoay có thể bị gãy. Cán dao có thể in với độ dày lớp 0.2 mm. Phần thân giữ lưỡi dao sẽ trông đẹp hơn và khớp với lưỡi dao tốt hơn nếu in với độ phân giải cao hơn (tôi khuyến nghị 0.1 mm).
