Bạn có bao giờ tự hỏi đống giấy vệ sinh mình mua đi đâu hết không? Cuối cùng thì cũng có một cách để theo dõi lượng giấy vệ sinh bạn đã dùng.

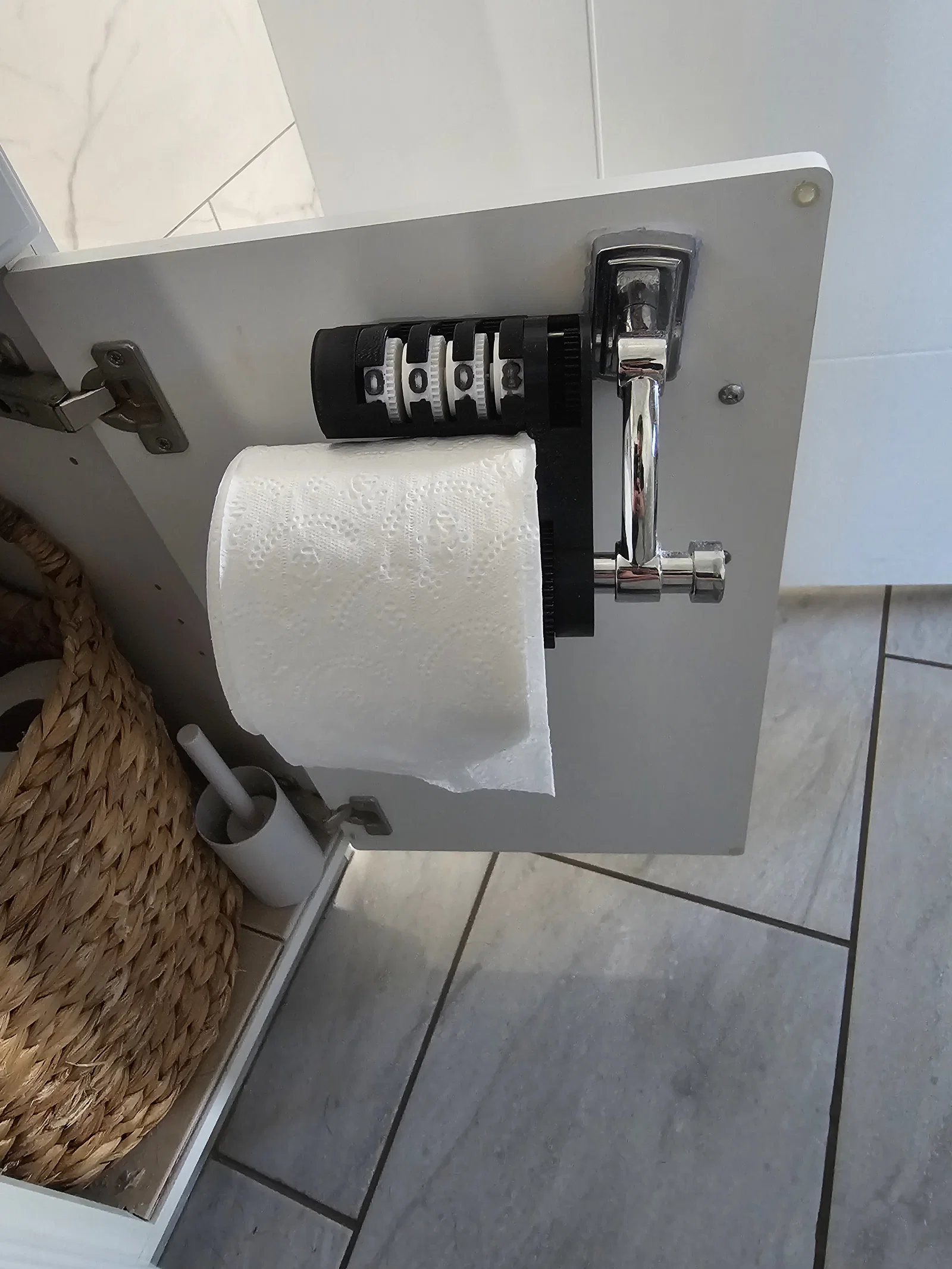

*Lưu ý: Mình thiết kế cái này để dùng với giá treo giấy vệ sinh trong phòng tắm nhà mình, nên không chắc nó sẽ khớp với giá của bạn đâu. Nó được thiết kế cho các loại giá có đầu hở để thay cuộn, không phải loại có miếng nhựa co giãn ở giữa.

Đường kính tối đa của lõi giá đỡ là 23mm.

Trong tương lai, có thể mình sẽ làm thêm một phiên bản gắn trực tiếp vào tường để thay thế luôn cái giá cũ. Tất nhiên là với điều kiện là bạn muốn thay cái giá treo cũ bằng sản phẩm của mình rồi.

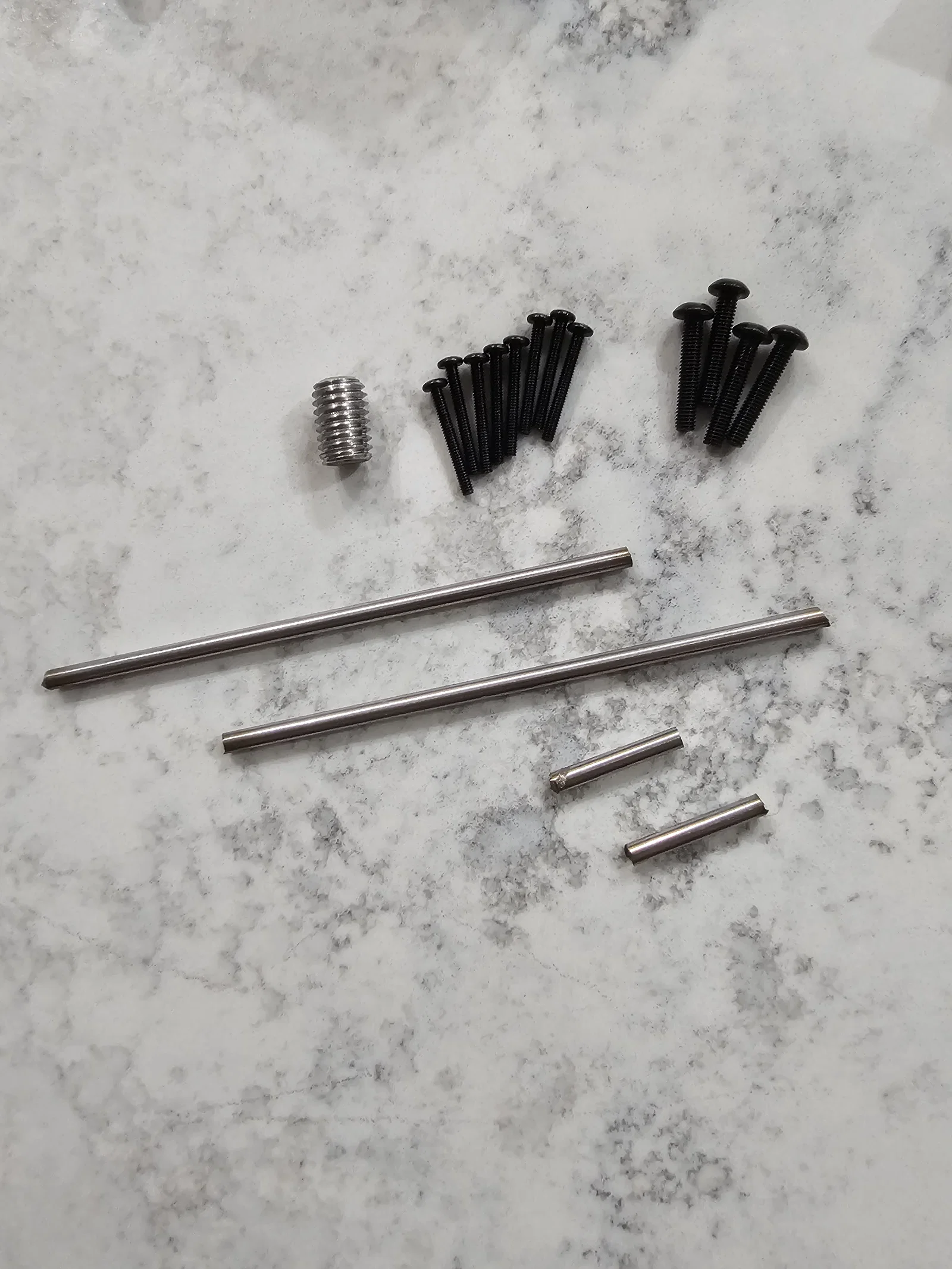

Các thứ bạn sẽ cần:

  • Thanh thép 3mm, đủ để cắt thành hai đoạn 87mm và hai đoạn 19mm
  • Tám con ốc M2x16
  • Bốn con ốc M3x16
  • Một con ốc vít grub 12mm M8 (ren thô)

Bạn xem hướng dẫn lắp ráp đính kèm để biết cách lắp nhé :)

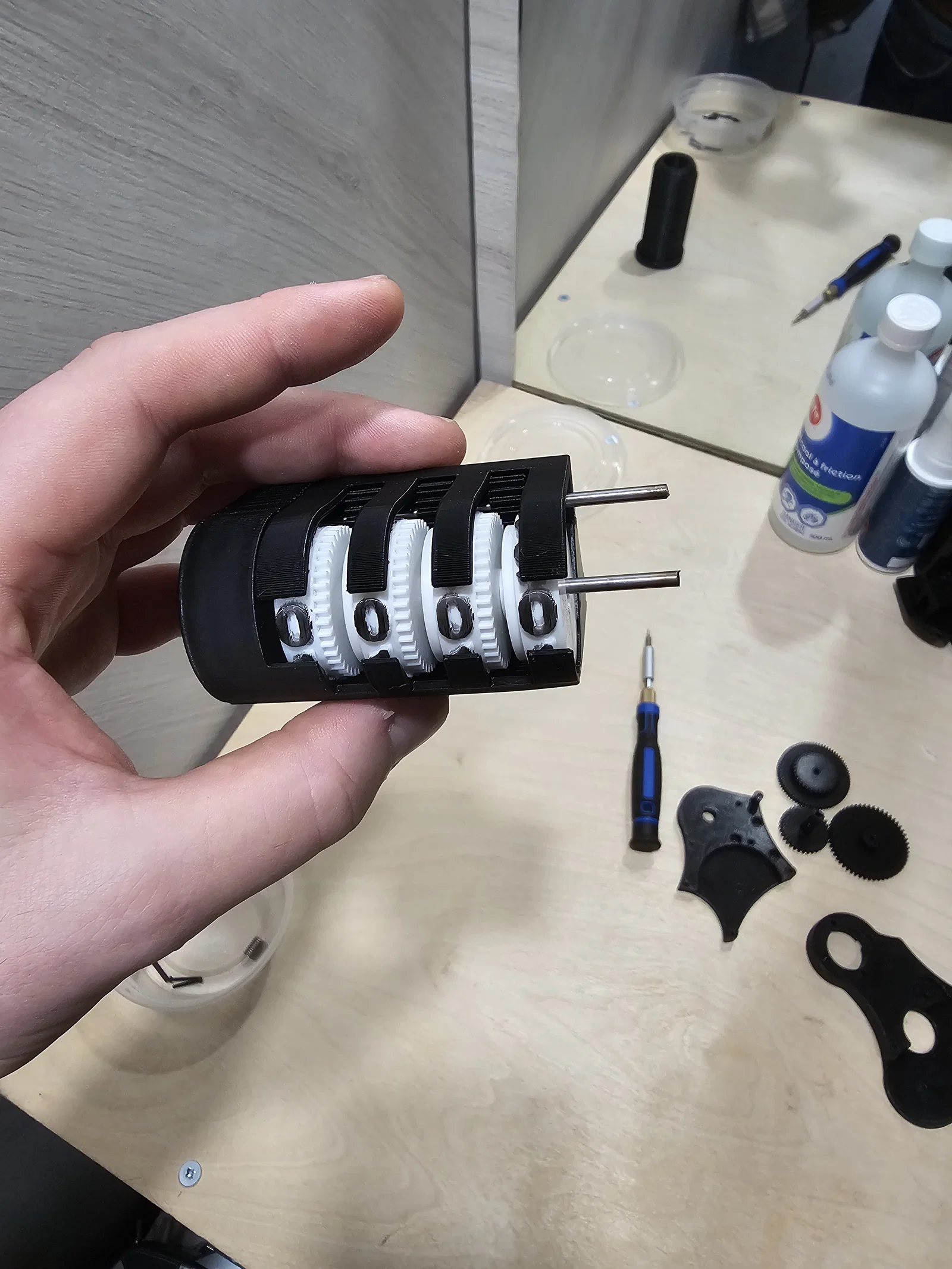

Cuối cùng, nhiều chi tiết yêu cầu độ chính xác rất cao, nhất là mấy phần xoay trên thanh thép. Mọi việc sẽ dễ dàng hơn nếu bạn kiểm tra độ khớp của các linh kiện trước khi lắp ráp hoàn chỉnh.

Chúc các bạn vui vẻ!
