Khung quạt 3x4010 40mm cho Creality Ender 3 V3 KE

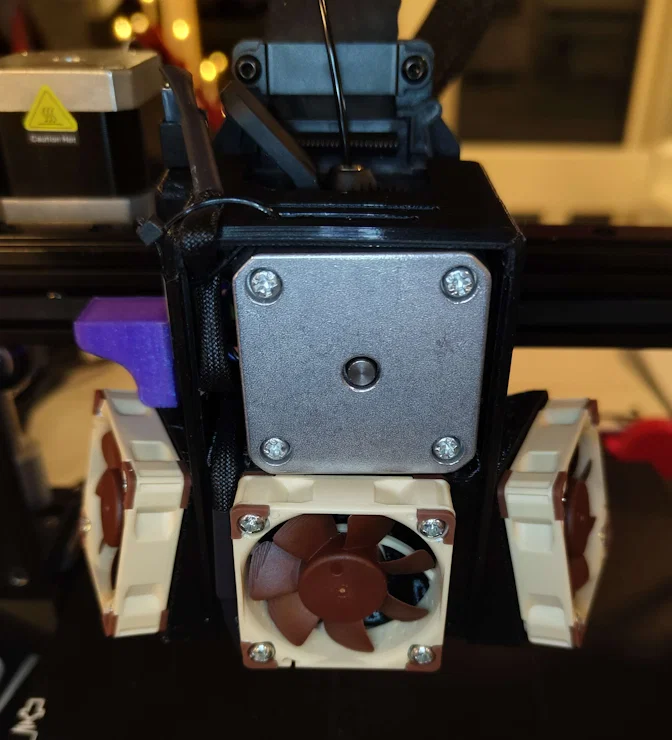

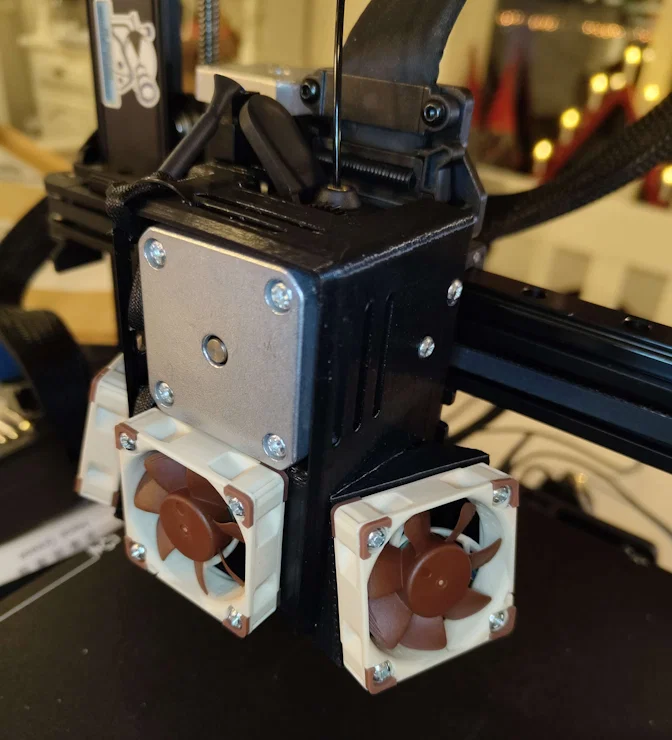

Như đã đề cập ở trên, đây là bộ khung quạt (shroud) đã được chỉnh sửa để lắp vừa ba quạt 40x10. Thiết kế này có cấu trúc thấp cho đầu in (hot end), giúp luồng khí di chuyển ngắn hơn và mang lại vẻ ngoài gọn gàng hơn. Ngoài ra, quạt làm mát đầu phun được xoay dọc với cửa thoát khí tùy chỉnh để đạt hiệu quả làm mát tối ưu.

(Mô phỏng khí động học Aero sẽ sớm được đăng tải)

Phụ kiện cần thiết *3 quạt 40mm (Tôi dùng quạt “Noctua NF-A4x10”)

*12 ốc vít M3 16mm

_ Mỏ hàn**

(Nếu không có mỏ hàn, bạn có thể dùng ốc vít gỗ và bật lửa để hơ nóng rồi bắt vào nhựa, tạo ren để gắn quạt cũng được…

---------------------------------------------------------------------------------------------------------

Thiết lập in

In trên máy KE với đầu phun OEM 0.4mm, sử dụng preset tiêu chuẩn 0.20mm và thay đổi một vài thông số.

*Ironing* (Tất cả các bề mặt trên) _Wall loops (5) Spare infill density (50) Supports** (Kiểu Tree(tự động)/Style-organic)_

*Nhựa in (PETG ở 250°C - bàn nhiệt 90°C trên tấm PEI sần theo máy) (Tôi khuyên nên dùng keo xịt tóc lên bàn in để tăng độ bám)_

---------------------------------------------------------------------------------------------------------

Hướng dẫn lắp đặt

1. Tháo 3 con ốc lục giác giữ khung quạt cũ
2. Rút 3 đầu nối JST-1.25 của quạt (Cẩn thận gỡ lớp keo dán trên đầu nối)
3. Tháo quạt hot-end
4. Cắt dây quạt zin và hàn vào quạt 40mm mới. (Nhớ đo kỹ trước khi cắt để đảm bảo chiều dài dây vừa vặn) (Nối đen-đen/đỏ-vàng trên quạt Noctua)
5. Dùng bật lửa hơ nóng ốc vít rồi vặn vào shroud để tạo ren
6. Lắp quạt vào shroud và cắm đầu nối JST trở lại bảng mạch
7. Bắt lại shroud mới vào máy in bằng ốc lục giác ban đầu

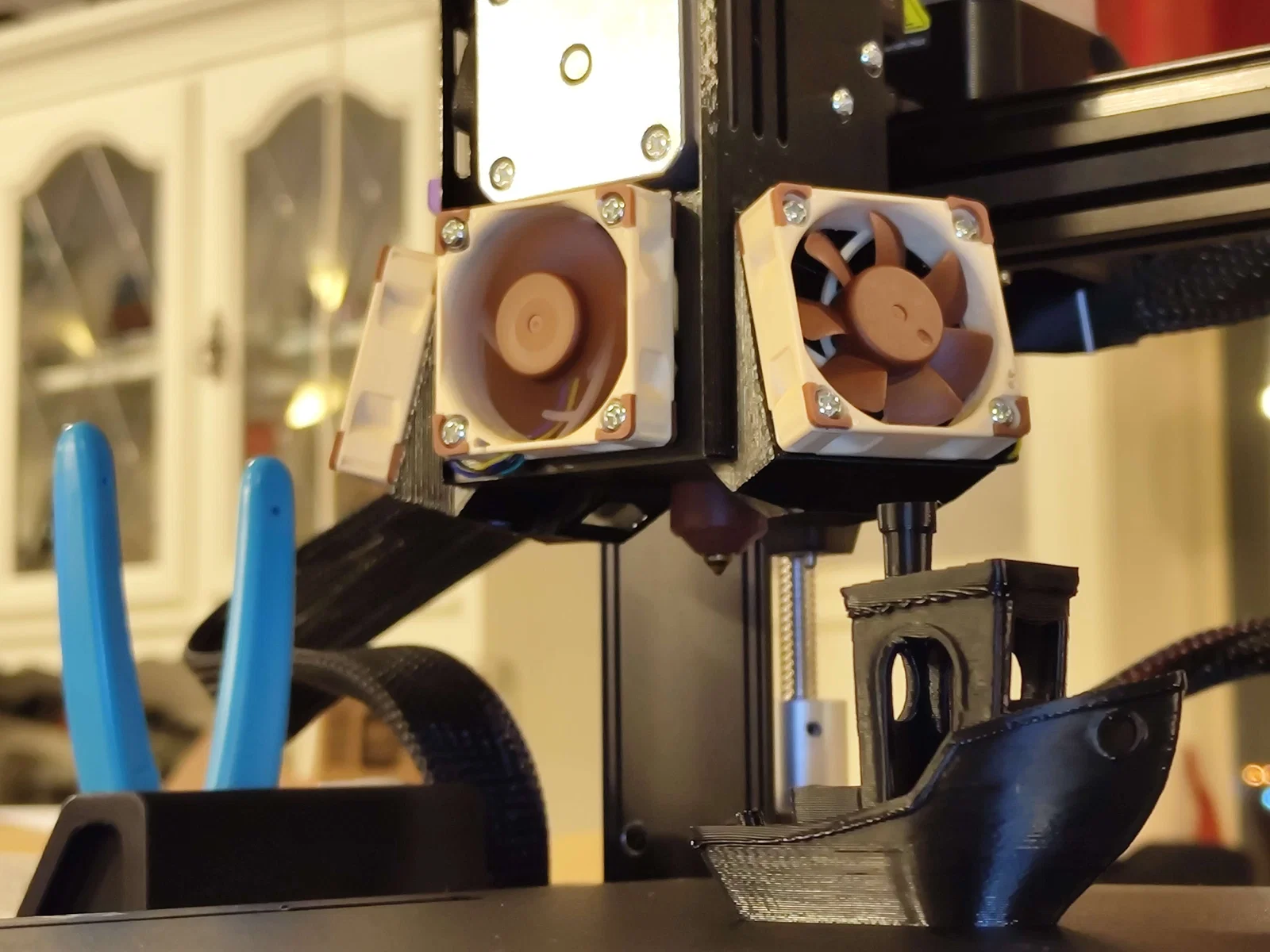

8. Tận hưởng thôi! (Khuyên bạn nên cân lại bàn và hiệu chỉnh, bạn sẽ sớm có những bản in Benchy êm ái thôi :))

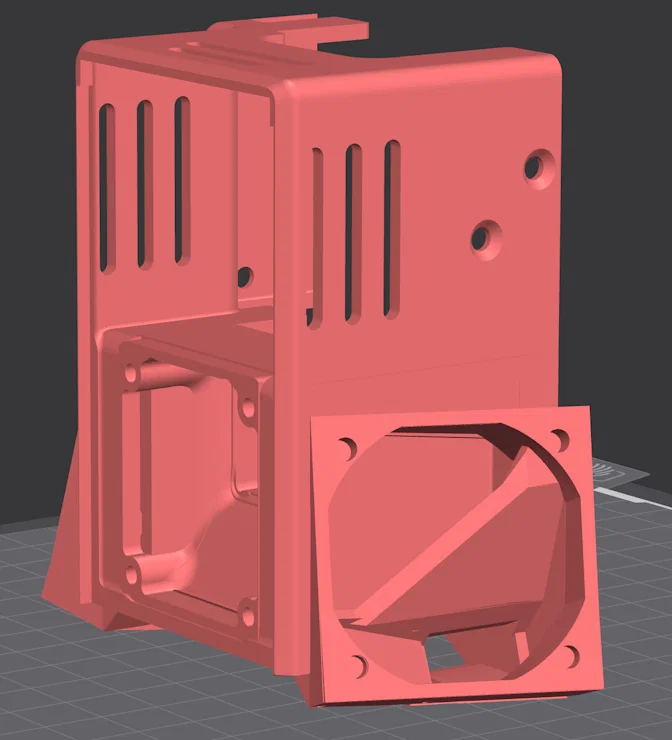

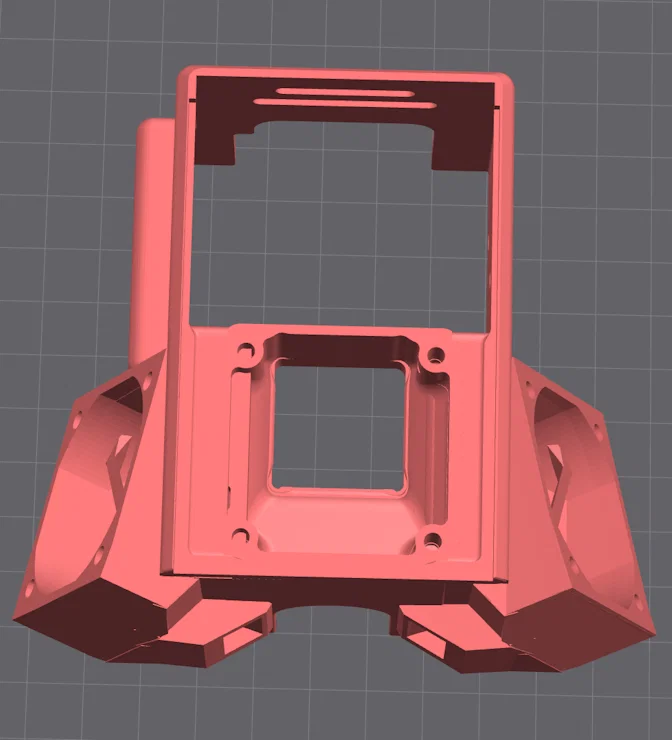

Được thiết kế để in phẳng. (Hướng đặt file .STL đã được thiết lập sẵn)

Mô hình có vài điểm hơi lỗi nhỏ về ngoại quan nhưng hoạt động rất tốt và in ấn không gặp vấn đề gì.

Không có lỗi cấu trúc.

Nếu được nhiều người ủng hộ, mình có thể sẽ cập nhật bản vá lỗi cho mô hình sau.

Đây là lần đầu mình đăng bài :)
