Bộ dẫn hướng khoan thẳng đứng cho mũi khoan Forstner

Remix từ Dụng cụ hỗ trợ khoan thẳng đứng - Vertical Drill Jig Guide Tác giả lachtan86

Tác giả Jon_4515

Lượt tải
524
Lượt thích
253
Lượt coi
3.790

File 3 499 KB

  • vertical-drill-guide-22x7mm_1775763409.3mf3MF · 163,5 KB
  • vertical-drill-guide-26x8mm_1775763410.3mf3MF · 159,2 KB
  • vertical-drill-guide_1775763411.f3dF3D · 176,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

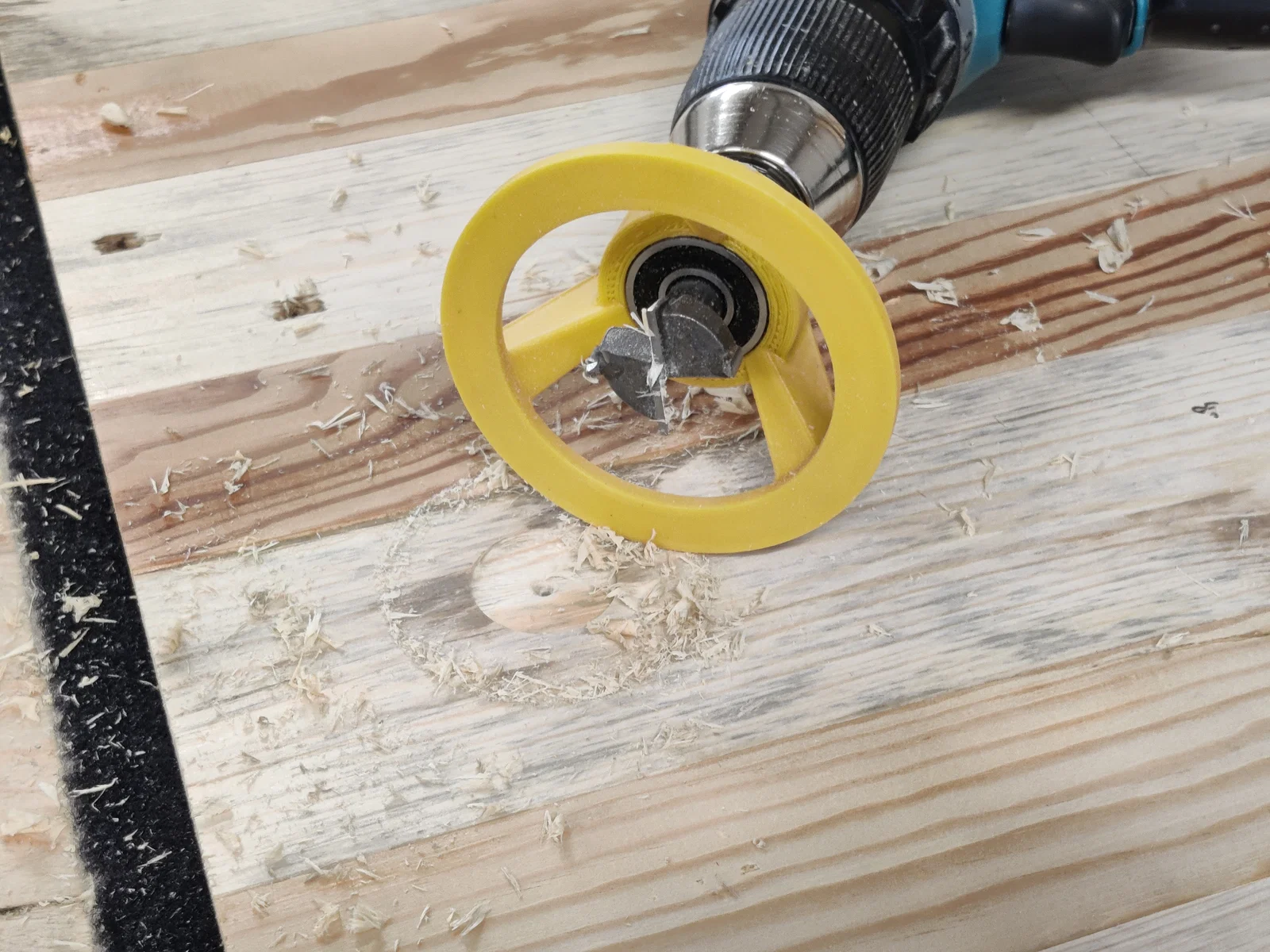

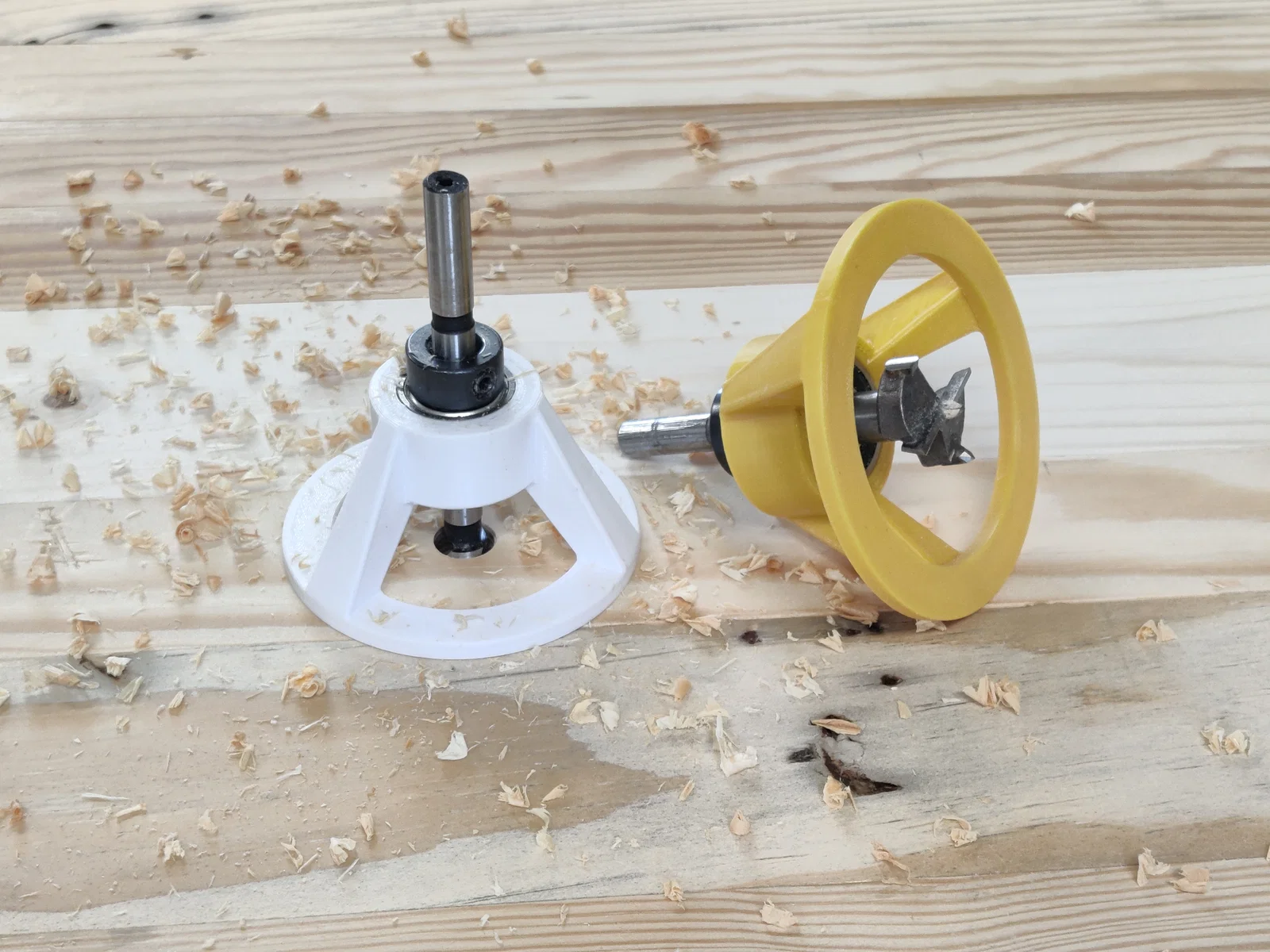

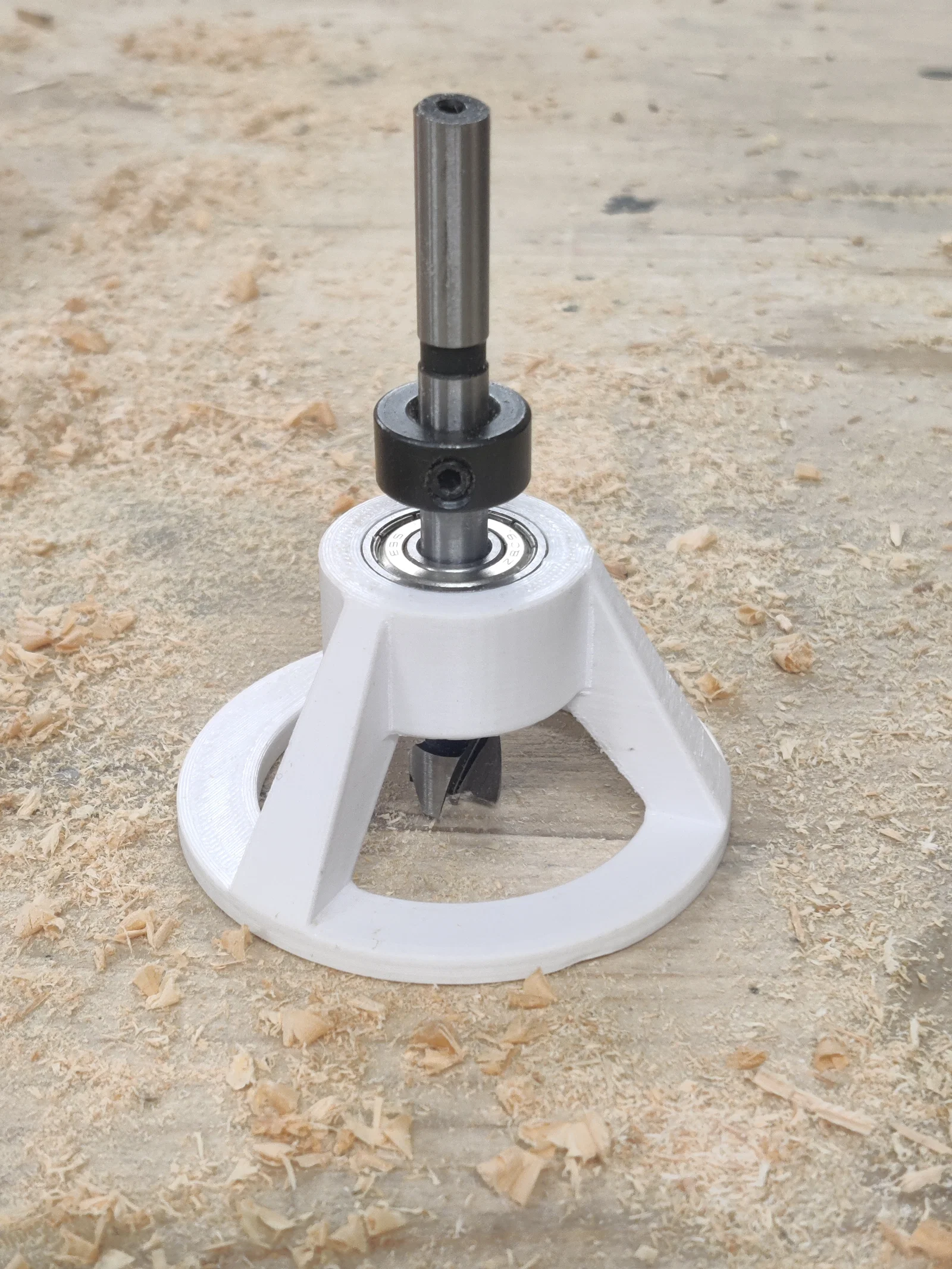

Máy khoan của bạn không với tới được vị trí cần khoan, hay bạn đang chật vật để khoan những lỗ vuông góc chính xác ngay giữa tấm gỗ? Bộ jig này có thể không giúp bạn tạo ra lỗ khoan hoàn hảo tuyệt đối, nhưng chắc chắn sẽ giúp công việc khoan vuông góc trở nên dễ dàng hơn nhiều! Ý tưởng chính của thiết kế này là sử dụng các vòng bi giá rẻ làm bề mặt tiếp xúc với mũi khoan. Bạn không thực sự cần tính năng xoay của vòng bi, nhưng đây là cách rẻ nhất để có được bề mặt kim loại cứng cáp, bền bỉ khi ma sát với mũi khoan, việc vòng bi có thể xoay chỉ là lợi ích cộng thêm thôi. Thiết kế này hoạt động với các loại mũi khoan Forstner hệ mét có phần thân 8mm (dùng vòng bi 608) và 10mm (dùng vòng bi 6000). ### Hướng dẫn in Mình đã in bằng nhựa PETG, chiều cao lớp 0.2mm, đầu phun 0.4mm, 4 đường biên (perimeters), độ lấp đầy (infill) 15% và dùng hỗ trợ (support) kiểu tree tự động. Bạn bắt buộc phải dùng support cho phần nhô ra để giữ vòng bi nhé!

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mff3d
Số file mô hình
3
Tổng dung lượng
499 KB
File lớn nhất
176,4 KB
