Thay thế Cửa thùng bụi Dyson V8 in 3D
Bộ thay thế hoàn chỉnh cho cửa thùng bụi Dyson V8 bị gãy chốt. Thiết kế được chia thành các mảnh nhỏ với ốc vít cơ khí, giúp việc in ấn và thay thế các bộ phận như bản lề hay chốt trở nên cực kỳ đơn giản và tiết kiệm.
Mô tả
Vấn đề
Cái chốt trên thùng chứa bụi máy hút bụi Dyson V8 của tôi bị gãy. Mua cửa thay thế trên Amazon mất khoảng 15 EUR, vậy tại sao mình không bỏ nhiều thời gian hơn để thiết kế một cái thay thế bằng in 3D nhỉ??
Vật liệu
Tôi đã chia thiết kế thành vài mảnh nhỏ với ốc vít cơ khí vì hai lý do:
- giúp việc loại bỏ vật liệu hỗ trợ (support) dễ dàng hơn, và
- làm cho các bộ phận dễ hỏng (bản lề và chốt) trở nên rất nhỏ và dễ dàng in lại.
Phần cứng
Để lắp ráp các bộ phận, bạn sẽ cần:
- 6x đai ốc M3 (hex nuts)
- 6x bu lông M3x10 (M3x8 cũng dùng được, nhưng hơi chật)
- 1x gioăng cao su thùng bụi Dyson V8 (tháo cẩn thận từ cửa cũ của bạn)
Nhựa in (Filament)
Tôi đã in toàn bộ bằng PLA. Sau này khi cái chốt bị mỏi và hỏng, tôi sẽ in lại bằng PETG.
Hướng dẫn in
Đế nắp (Lid Base)
Không cần hỗ trợ. Tôi dùng vòi phun 0.6mm, độ cao lớp 0.4mm (profile Prusa DRAFT), mật độ lấp đầy 15%.
Đế gioăng (Gasket Base)
Bật hỗ trợ cho phần tiếp xúc với bàn in. Tôi dùng vòi phun 0.6mm, độ cao lớp 0.4mm (profile Prusa DRAFT), mật độ lấp đầy 15%.
Vòng đệm bu lông (Bolt Spacer)
Có thể xoay hướng để không cần hỗ trợ. Tôi dùng vòi phun 0.6mm, độ cao lớp 0.2mm (profile Prusa DETAIL), mật độ lấp đầy 100%.
Chốt (Clip)
Sử dụng tính năng 'paint on supports' cho phần lỗ bu lông chìm. Tôi dùng vòi phun 0.6mm, độ cao lớp 0.2mm (profile Prusa DETAIL), mật độ lấp đầy 100%.
Bản lề (Hinge)
Sử dụng tính năng 'paint on supports' cho phần lỗ bu lông chìm và các trục bản lề. Tôi dùng vòi phun 0.6mm, độ cao lớp 0.2mm (profile Prusa DETAIL), mật độ lấp đầy 100%.
Lắp ráp
- Nhấn đai ốc vào Đế gioăng.

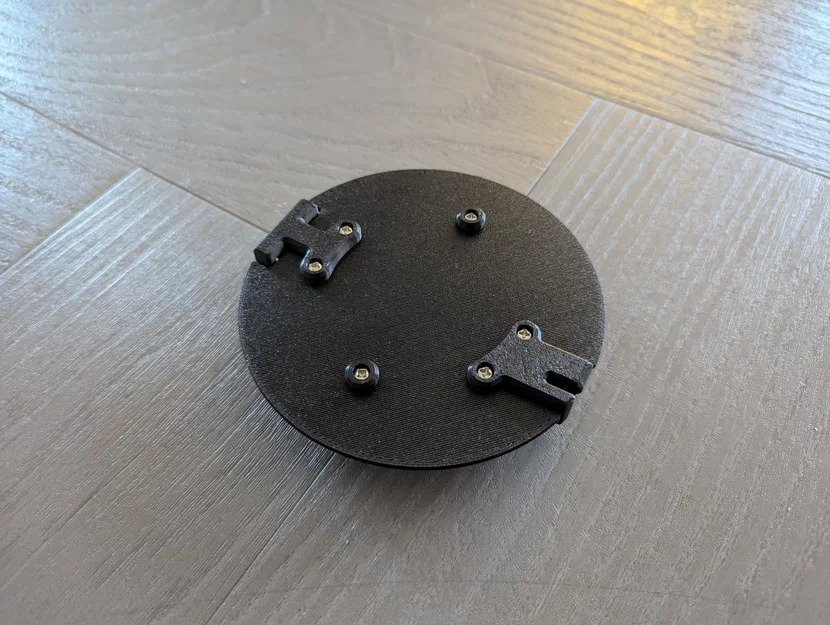

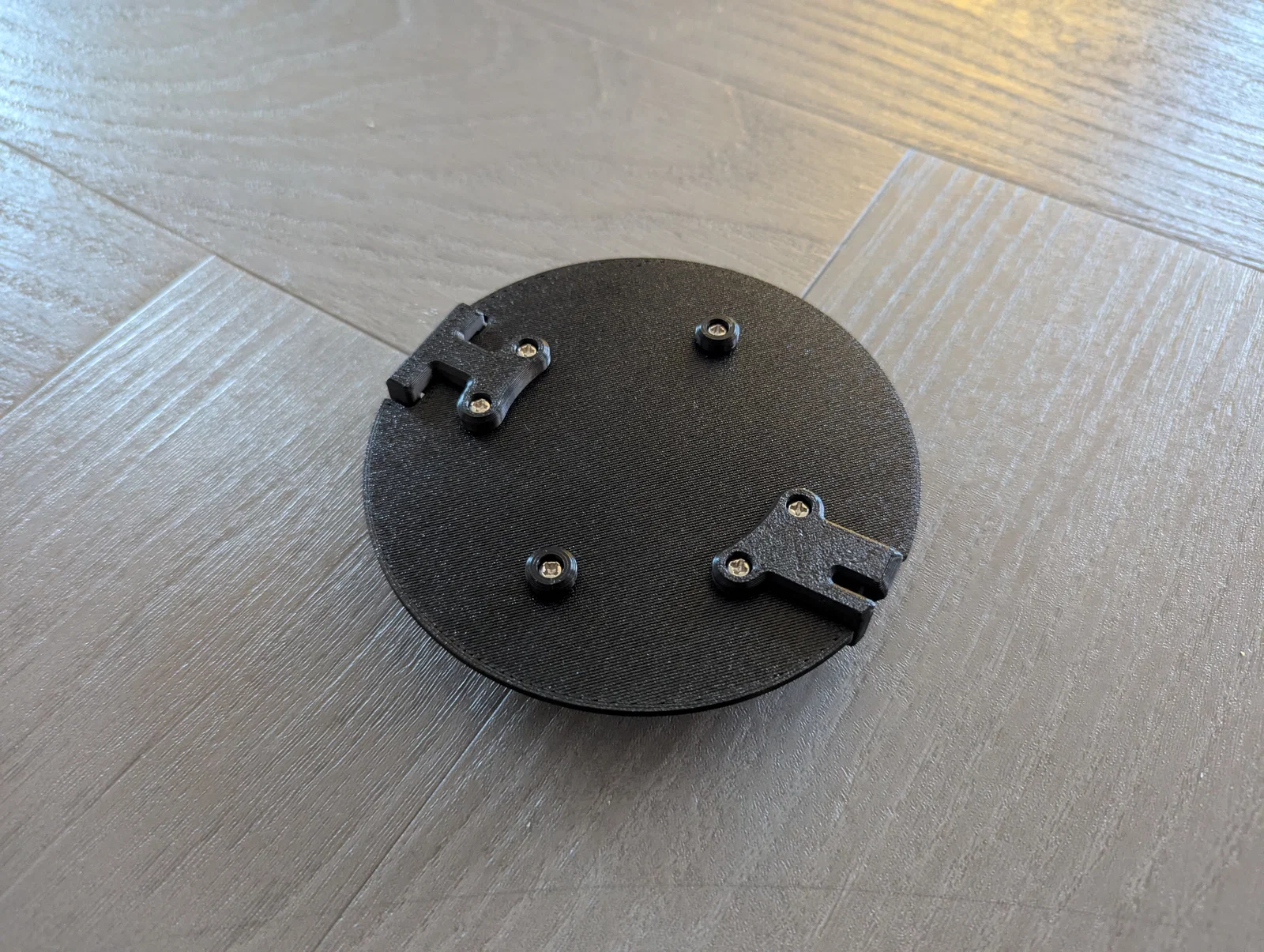

- Sử dụng hai vòng đệm, vặn vít Đế nắp vào Đế gioăng (hai lỗ đối diện nhau, vị trí 3 giờ và 9 giờ).
- Cẩn thận tháo gioăng zin của Dyson lắp sang cụm in 3D của bạn (hãy kiên nhẫn, kéo nhẹ nhàng các vị trí để gioăng vào khớp).

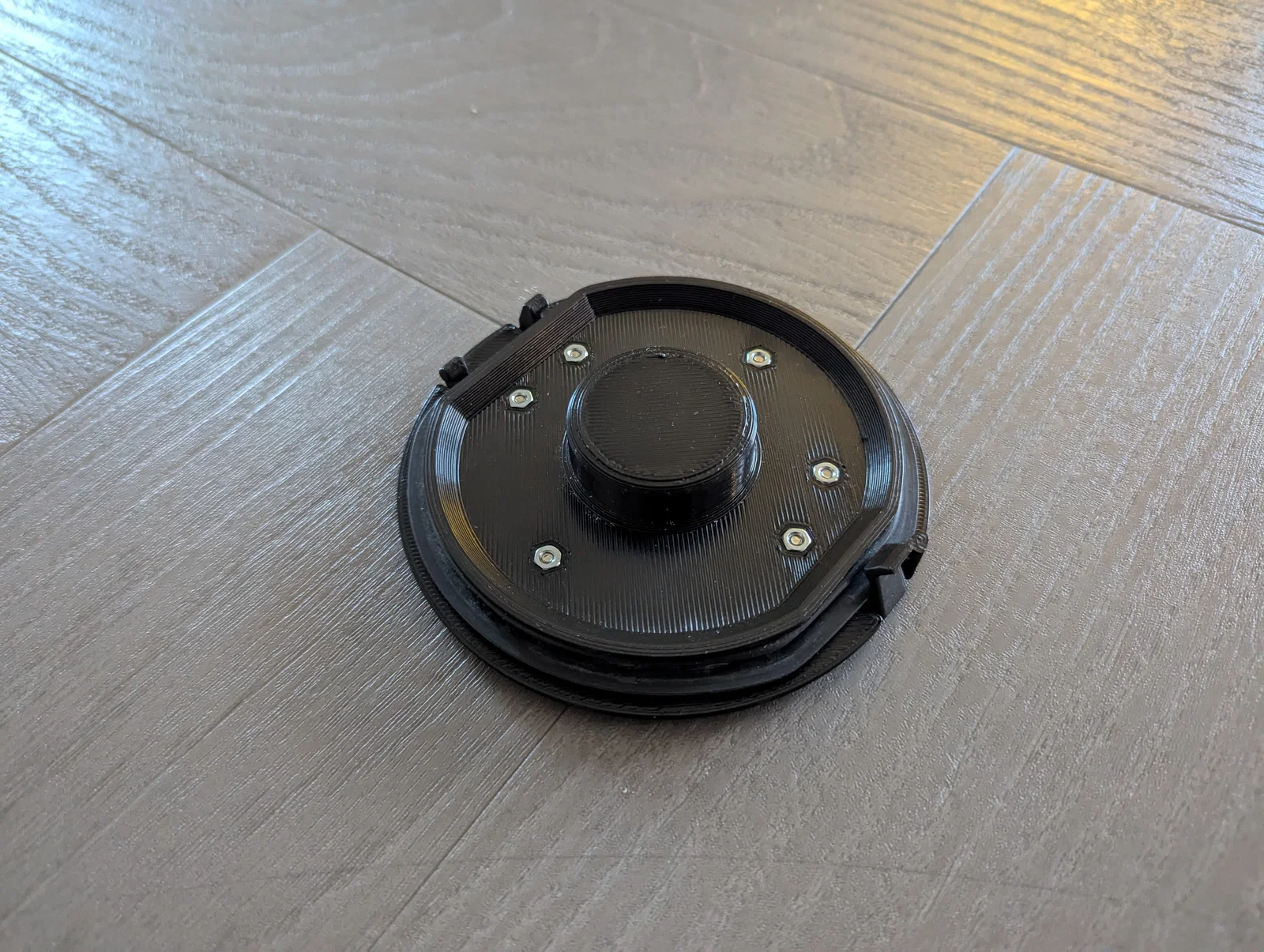

- Lắp các bộ phận Chốt và Bản lề vào.

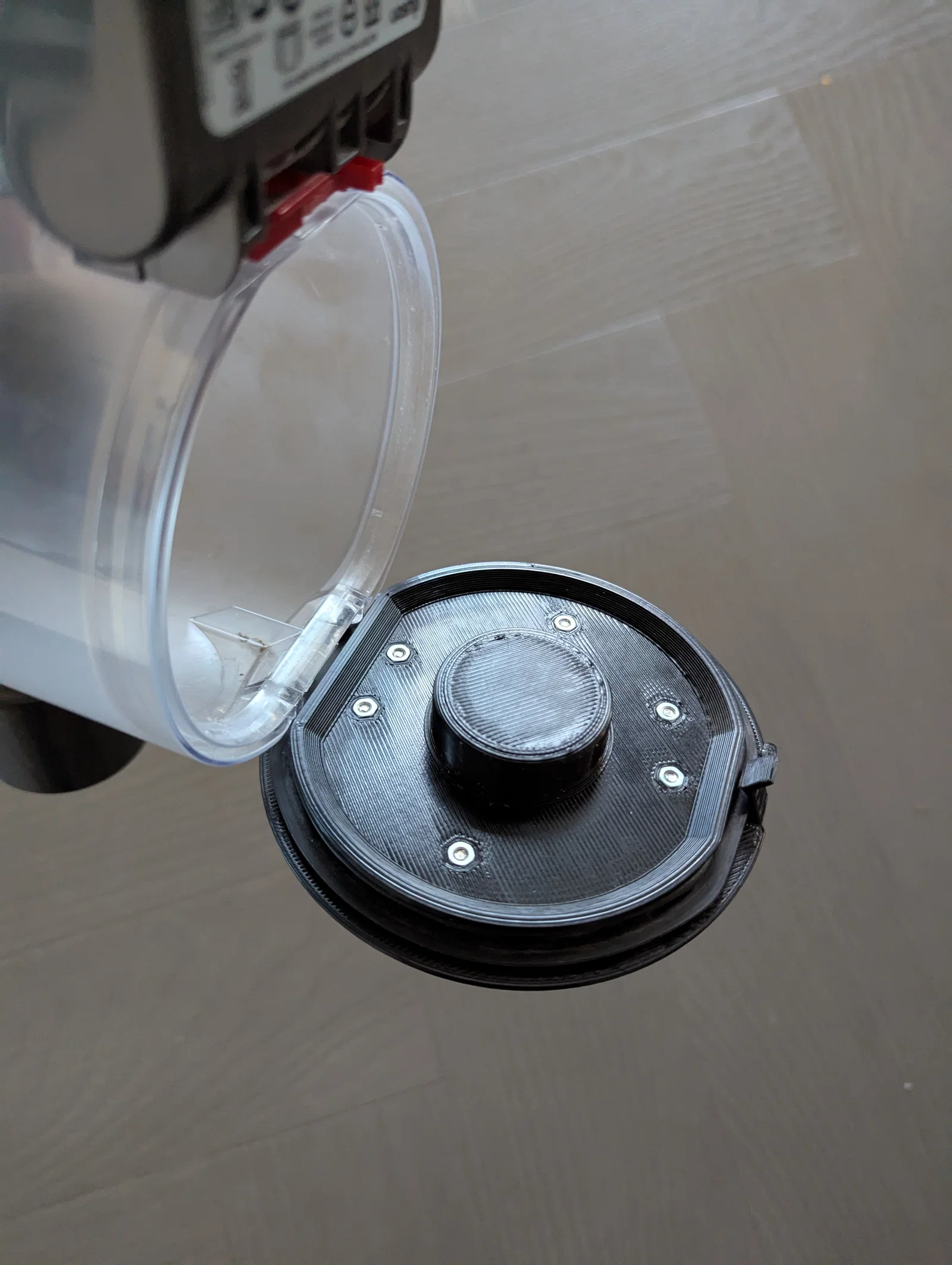

- Dùng tua vít đầu dẹt nhỏ để lắp bản lề vào thùng bụi máy hút bụi (tôi thấy cách lắp một trục bản lề trước, sau đó dùng tua vít nạy trục thứ hai vào vị trí là hiệu quả nhất).
