Ngàm gắn quạt 4010 cho bo mạch BTT SKR Pico

Cập nhật sau: Mình có bổ sung thêm phiên bản cao 20mm, nhưng mình vẫn thích dùng bản 25mm hơn vì dễ thao tác tháo lắp Neopixel và giắc cắm hơn.

Đối với phiên bản 20mm, bạn sẽ cần dùng ốc M3x25mm thay vì M3x30mm.

Nếu bạn muốn mua bo mạch này, hãy sử dụng link tiếp thị dưới đây để ủng hộ công việc của mình nhé: http://shrsl.com/4t601

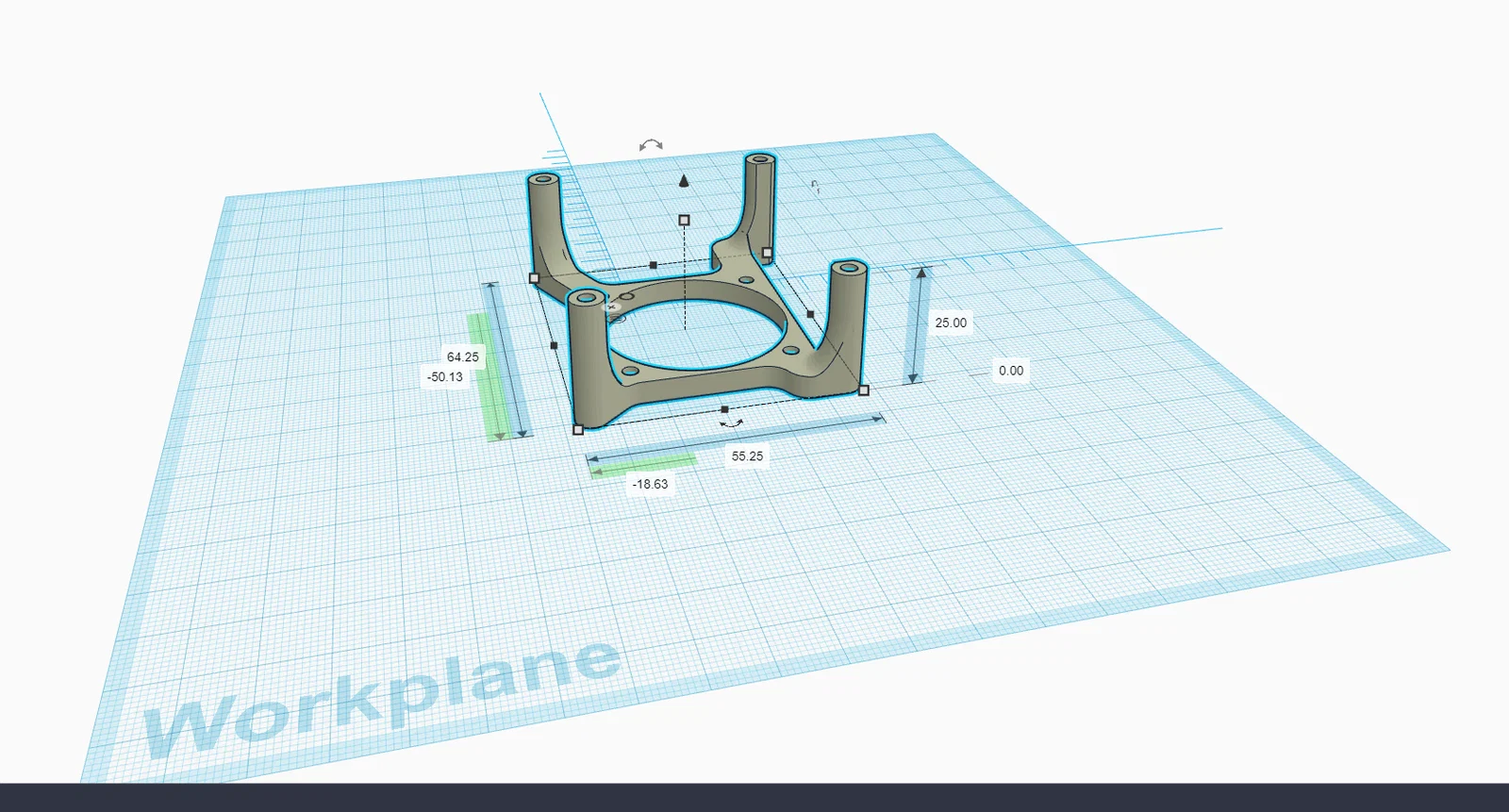

Mô tả sản phẩm: Ngàm gắn quạt 4010 cho BTT SKR Pico

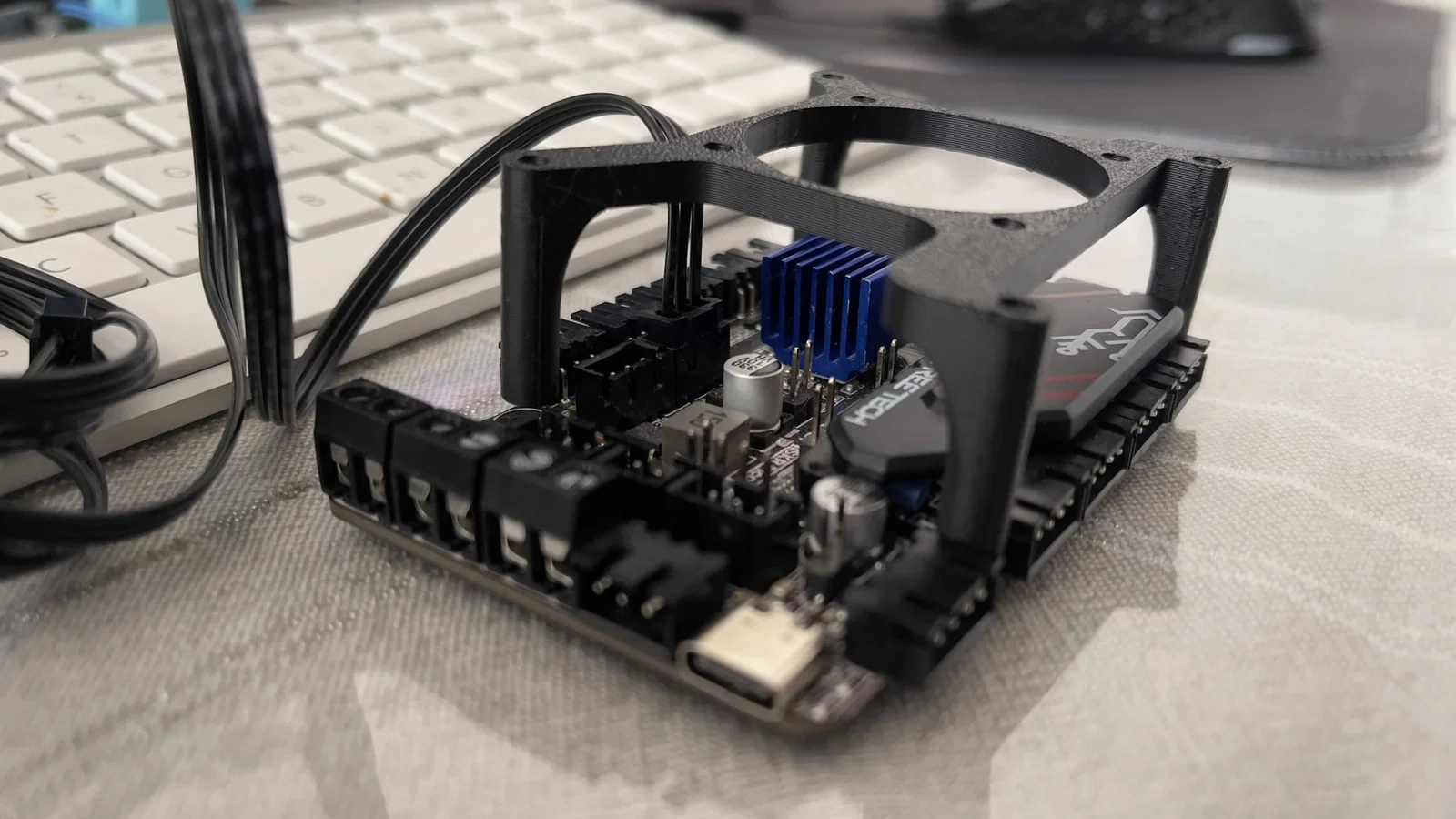

Ngàm gắn quạt SKR Pico 4010 là một giá đỡ được thiết kế chuyên dụng để lắp quạt kích thước 40x40x10mm lên bo mạch điều khiển máy in 3D SKR Pico. Ngàm này giúp giữ cho MCU luôn mát mẻ ngay cả khi bạn dùng loại quạt ít ồn. Sản phẩm được chế tạo từ vật liệu chất lượng cao, bền bỉ, chịu được nhiệt độ và độ rung tốt.

BOM (Danh sách vật liệu):

• Ngàm gắn quạt SKR Pico 4010 (1 cái)
• Ốc M2.5 (4 cái) - để gắn ngàm lên bo mạch SKR Pico (mình thường dùng M3, xem chi tiết bên dưới)
• Ốc M3x30mm hoặc M3x25mm (4 cái) - chọn độ dài phù hợp tùy theo loại ngàm bạn dùng
• Ốc M3x16mm hoặc M3x25mm (4 cái) - chọn độ dài tùy theo loại quạt (16mm cho quạt 4010, 25mm cho quạt 4020)
• Quạt 40x40x10mm (1 cái) - không đi kèm sản phẩm, cần mua riêng
• Taro M3 - để nới rộng lỗ bắt vít trên bo mạch SKR Pico (nếu cần)

Hướng dẫn lắp ráp:

1. Chuẩn bị đầy đủ linh kiện và dụng cụ.
2. Nếu các lỗ bắt vít trên bo mạch SKR Pico chưa phải là M3, hãy dùng taro M3 để mở rộng lỗ. Việc này giúp việc lắp ngàm vào bo mạch dễ dàng hơn.

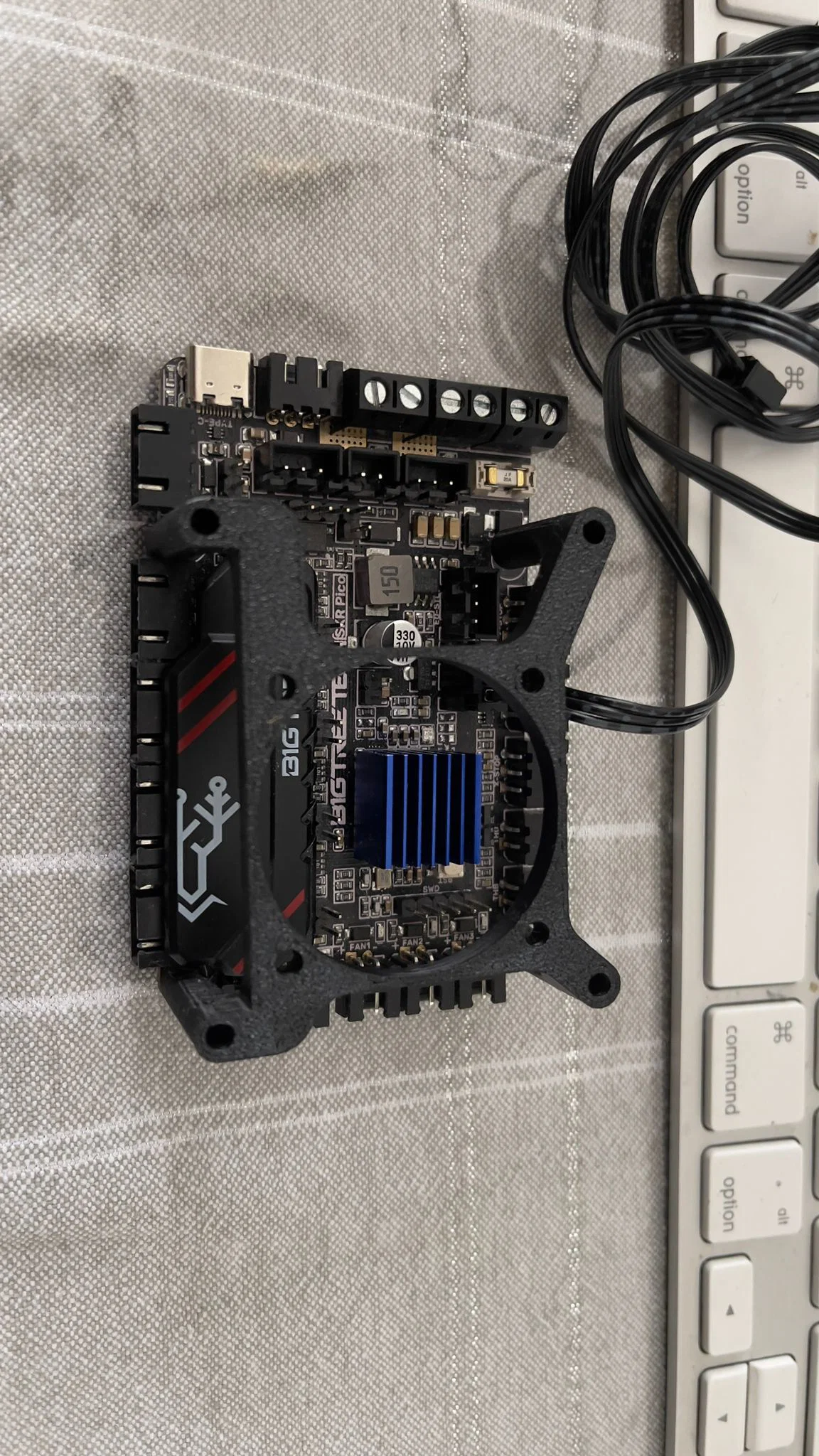

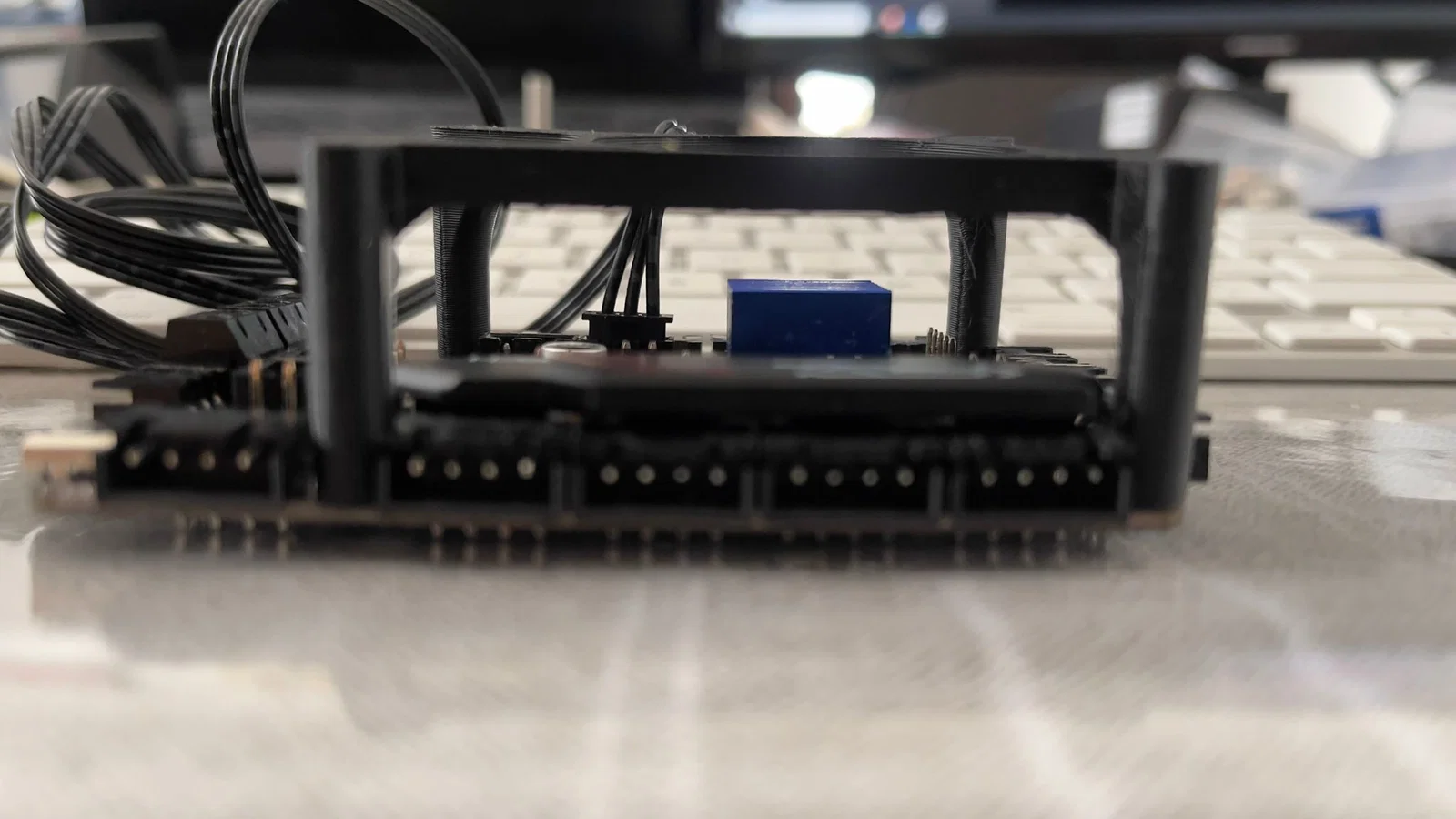

3. Đặt ngàm lên bo mạch SKR Pico, căn chỉnh các lỗ vít cho khớp với nhau.
4. Lắp 4 ốc M2.5 vào bốn góc ngàm và siết chặt.
5. Lắp 4 ốc M3x30mm vào bốn góc ngàm và siết chặt.
6. Nếu dùng quạt 4010, hãy lắp 4 ốc M3x16mm vào các lỗ trên ngàm rồi siết chặt. Nếu dùng quạt 4020, hãy dùng ốc M3x25mm.
7. Gắn quạt vào ngàm bằng ốc đi kèm theo quạt.
8. Cắm dây quạt vào chân cắm tương ứng trên bo mạch SKR Pico.

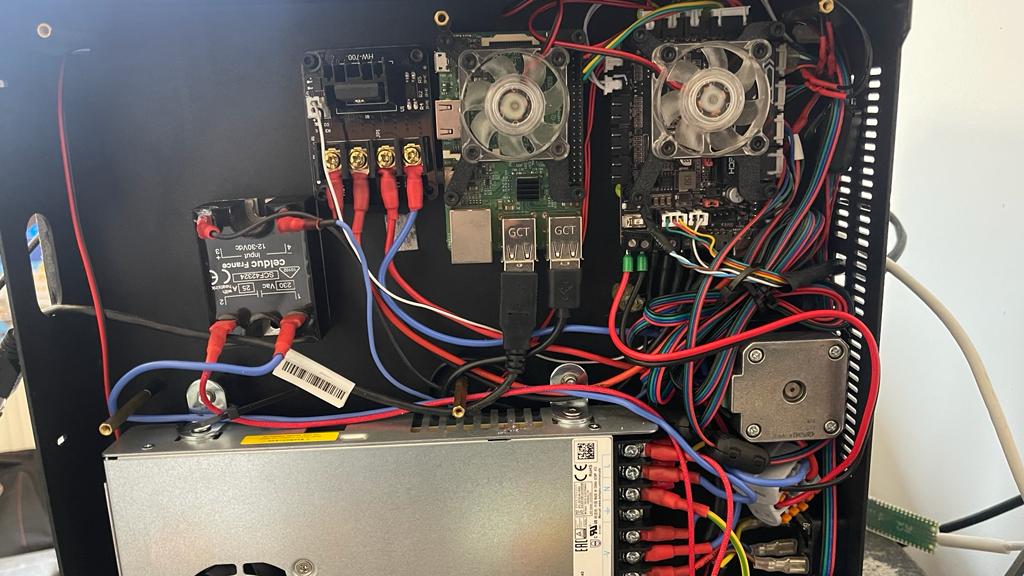

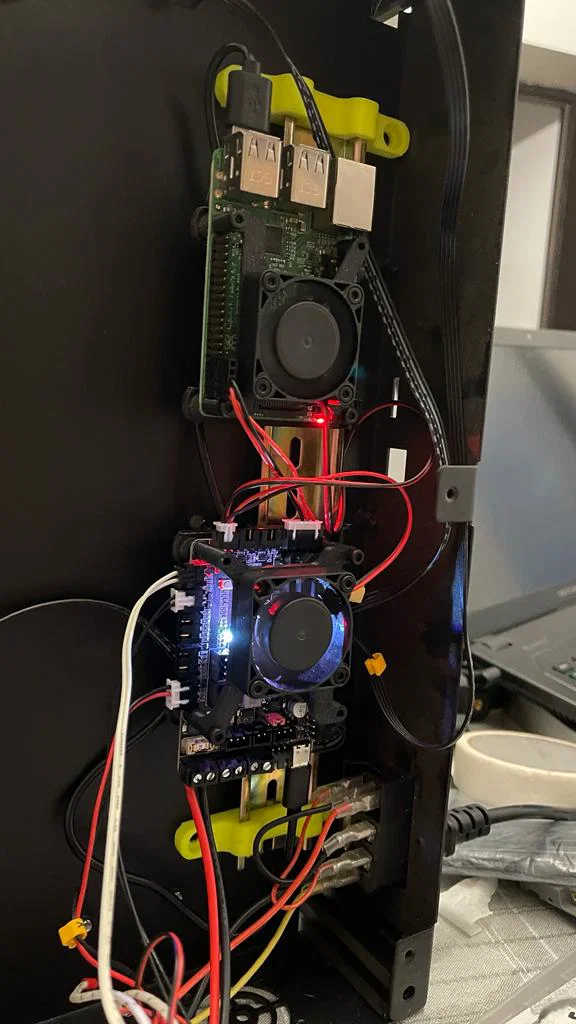

Vậy là ngàm gắn quạt SKR Pico 4010 của bạn đã sẵn sàng sử dụng!

Bo mạch SKR Pico này chủ yếu dùng với phần mềm Klipper. Dưới đây là cấu hình bạn cần thêm vào để cài đặt cho ngàm quạt này:

[temperature_fan controller]
pin: gpio20
control: watermark
max_delta: 3.0
sensor_type: temperature_mcu
sensor_mcu: mcu
min_temp: 0
max_temp: 85.0
target_temp: 35.0
max_power: 1 #tương đương 100%
shutdown_speed: 1.0

Giải thích các thông số:

[temperature_fan controller] Xác định loại bộ điều khiển quạt đang dùng.

pin: gpio20 Chân cắm trên bo SKR Pico nơi gắn quạt.

control: watermark Phương pháp điều khiển quạt dựa trên việc so sánh nhiệt độ đo được với nhiệt độ mục tiêu.

max_delta: 3.0 Chênh lệch nhiệt độ tối đa so với nhiệt độ mục tiêu để quạt chạy hết công suất.

sensor_type: temperature_mcu Loại cảm biến nhiệt độ được sử dụng.

sensor_mcu: mcu Chỉ định cảm biến nhiệt độ cụ thể, ở đây là cảm biến nhiệt trên MCU.

min_temp: 0 Ngưỡng nhiệt độ tối thiểu để quạt bắt đầu bật.

max_temp: 100 Nếu nhiệt độ của heater vượt quá giá trị này, phần mềm sẽ kích hoạt chế độ tắt khẩn cấp (shutdown) để bảo vệ máy in.

target_temp: 35.0 Nhiệt độ mục tiêu để quạt bắt đầu chạy.

max_power: 1 Công suất tối đa của quạt (ở đây là 100%).

shutdown_speed: 1.0 Trong Klipper, thông số này quy định tốc độ quạt khi máy in gặp lỗi và thực hiện tắt khẩn cấp (shutdown).

Lưu ý: Chế độ Shutdown ở đây nghĩa là khi máy in gặp sự cố, chứ không phải là khi bạn tắt máy.

Cấu hình này sẽ giúp quạt tự bật khi nhiệt độ MCU vượt quá 35°C và tắt khi xuống dưới ngưỡng quy định với độ lệch 3°C.

Các thông số bổ sung khác cho phần cấu hình quạt trong Klipper:

cycle_time: Chu kỳ tín hiệu PWM. Mặc định là 0.0010 giây (20 kHz). hardware_pwm: Nếu để True sẽ dùng phần cứng PWM để điều khiển quạt, chính xác và ổn định hơn. kick_start_time: Thời gian mồi để quạt khởi động, giúp quạt quay ổn định hơn khi mới bật. max_speed và min_speed: Thiết lập tốc độ tối đa và tối thiểu cho quạt (tính theo %).
