Giá đỡ cáp dưới giường cho máy in Ankermake M5

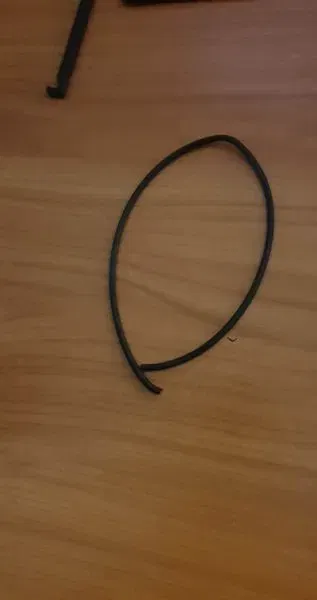

Đây là một sự tiến hóa của thiết kế trước đây mà tôi đã có cho một giá đỡ cáp dưới giường có thể in được để thay thế cho dây đàn hồi mà máy in đi kèm theo mặc định. Tôi cũng thích gợi ý trên kênh Discord M5 về việc tích hợp các hướng dẫn PEI để giúp căn chỉnh bề mặt in, vì vậy tôi có nhiều phiên bản khác nhau của thiết kế:

1. Một giá đỡ cáp dưới giường đơn giản không có hướng dẫn PEI.
2. Một giá đỡ cáp kết hợp với hướng dẫn PEI.

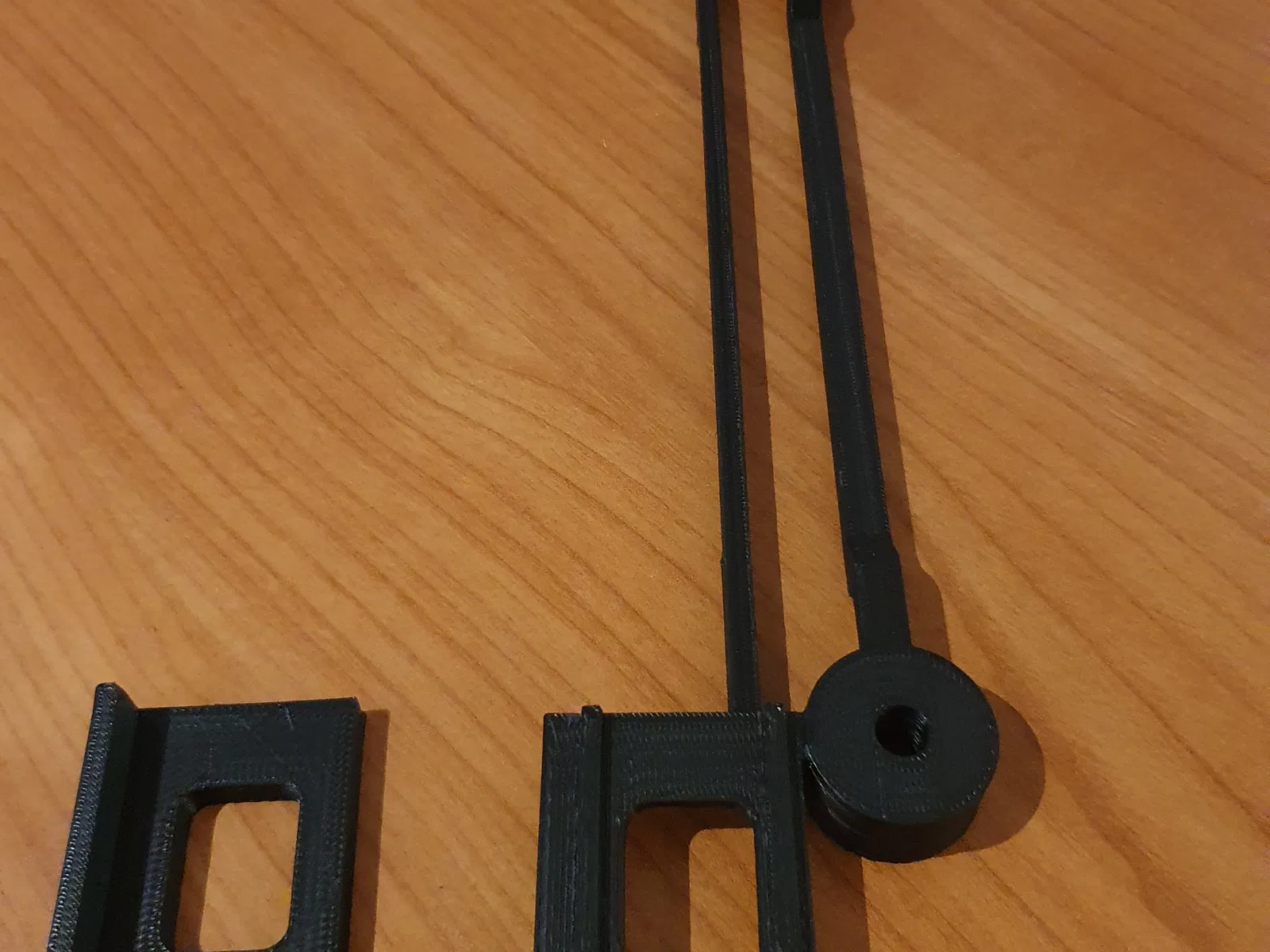

3. Một tùy chọn thứ ba của giá đỡ cáp dưới giường với các hướng dẫn PEI có thể tháo rời/điều chỉnh.

Tùy chọn 1 và 2 thì khá dễ hiểu.

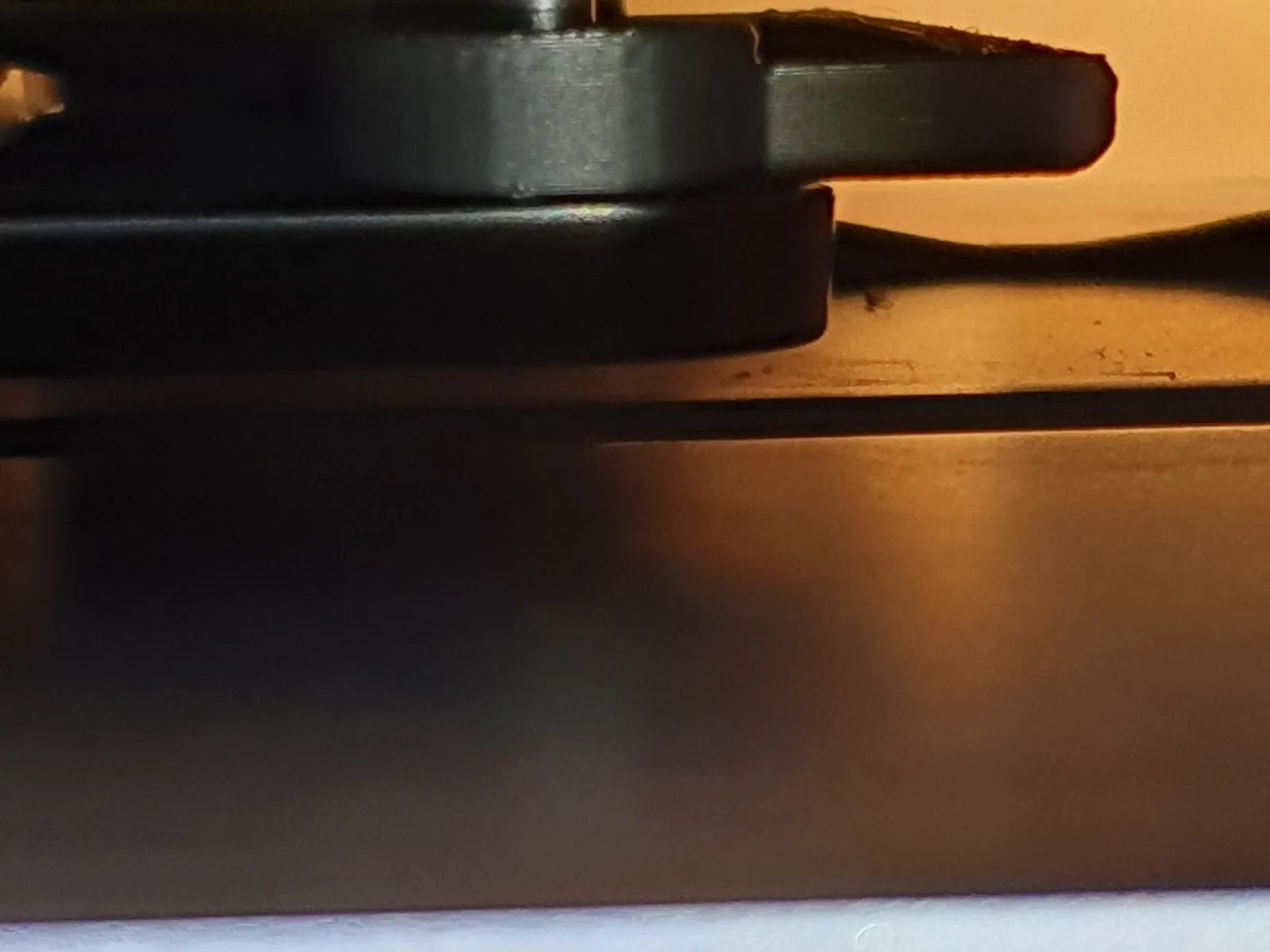

Tùy chọn 3. Tôi đã nghĩ ra tùy chọn thứ ba khi tôi in các mẫu thử giá đỡ cáp bằng eSun PLA+ mà có thể xử lý nhiệt độ giường 60 độ rất tốt. Tôi đã thực hiện một số bản in ở 70 độ và giá đỡ cáp không bị ảnh hưởng. Nhưng ở nhiệt độ cao hơn, tôi mong rằng vật liệu PLA+ sẽ mềm ra. Tùy chọn thứ ba cho phép bạn in cụm giá đỡ bằng PLA và các cốc tiếp xúc với giường bằng nhựa có nhiệt độ cao hơn như PETG hoặc ABS. Hiện tại, tôi đang sử dụng thiết lập tất cả ABS cho tùy chọn 3 vì tôi cũng thích khả năng điều chỉnh độ gần của các cốc tới giường máy in. Tôi đã chọn tùy chọn này vì tôi thấy bản in có thể hơi nhạy cảm khi in do nó có các kết nối mỏng để giảm trọng lượng tổng thể của thiết kế giá đỡ. Điều này đặc biệt rõ ràng với PETG. Vì vậy, tôi nghĩ rằng một thỏa hiệp tốt là khả năng in giá đỡ cáp bằng PLA và sau đó in các cốc bằng nhựa có nhiệt độ cao hơn vì chúng tiếp xúc trực tiếp với giường. Tôi có một máy in khác in ABS tốt nên tôi đã chọn tùy chọn tất cả ABS.

Tôi đã sử dụng thiết kế PLA+ trong hơn 100 giờ mà không gặp vấn đề gì, vì vậy đó là một thiết kế vững chắc cho nhiệt độ giường lên đến 70 độ C. Hiện tại, tôi đang in với tùy chọn 3 bằng ABS để xác nhận thiết kế hoạt động tốt.

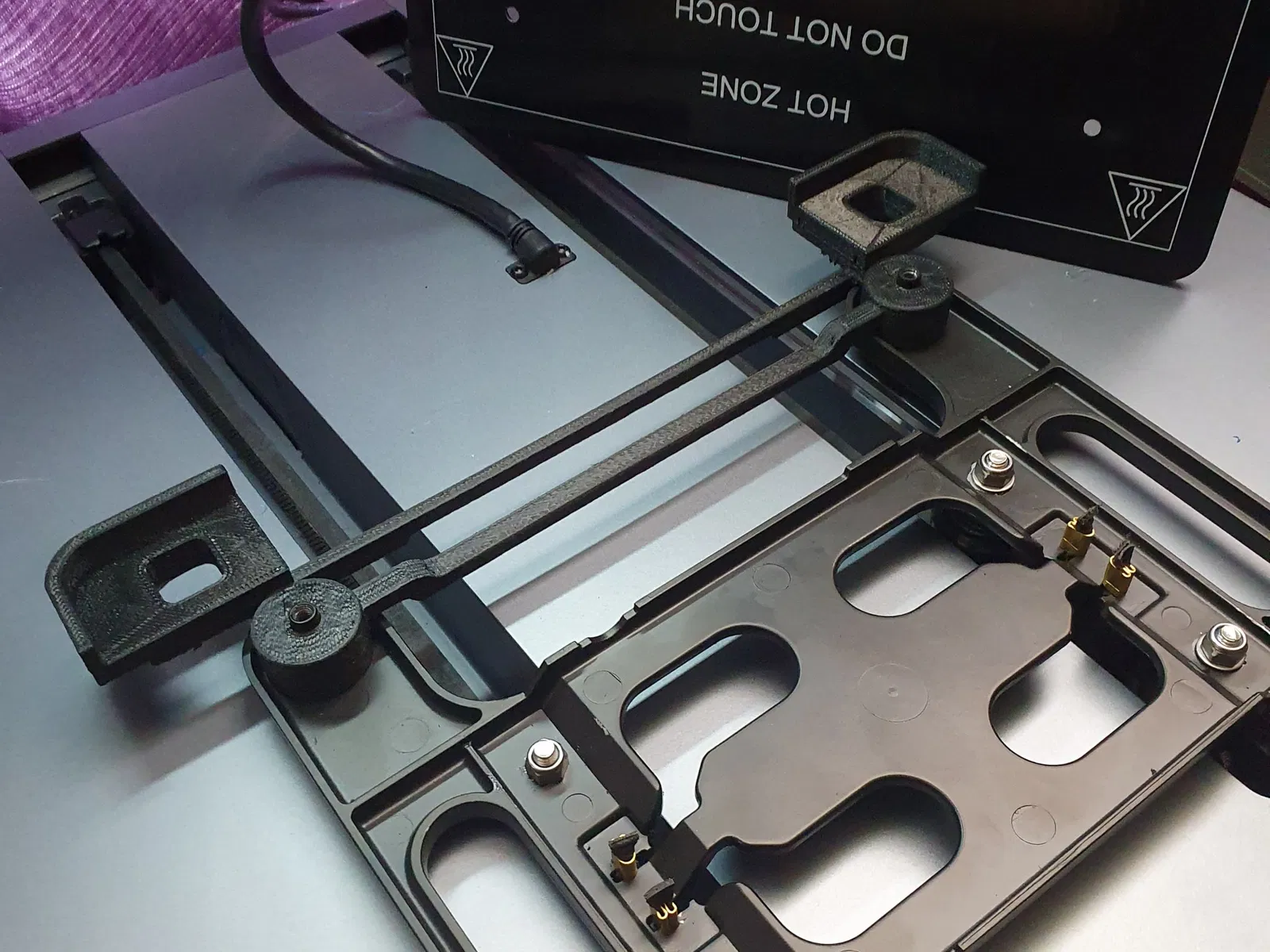

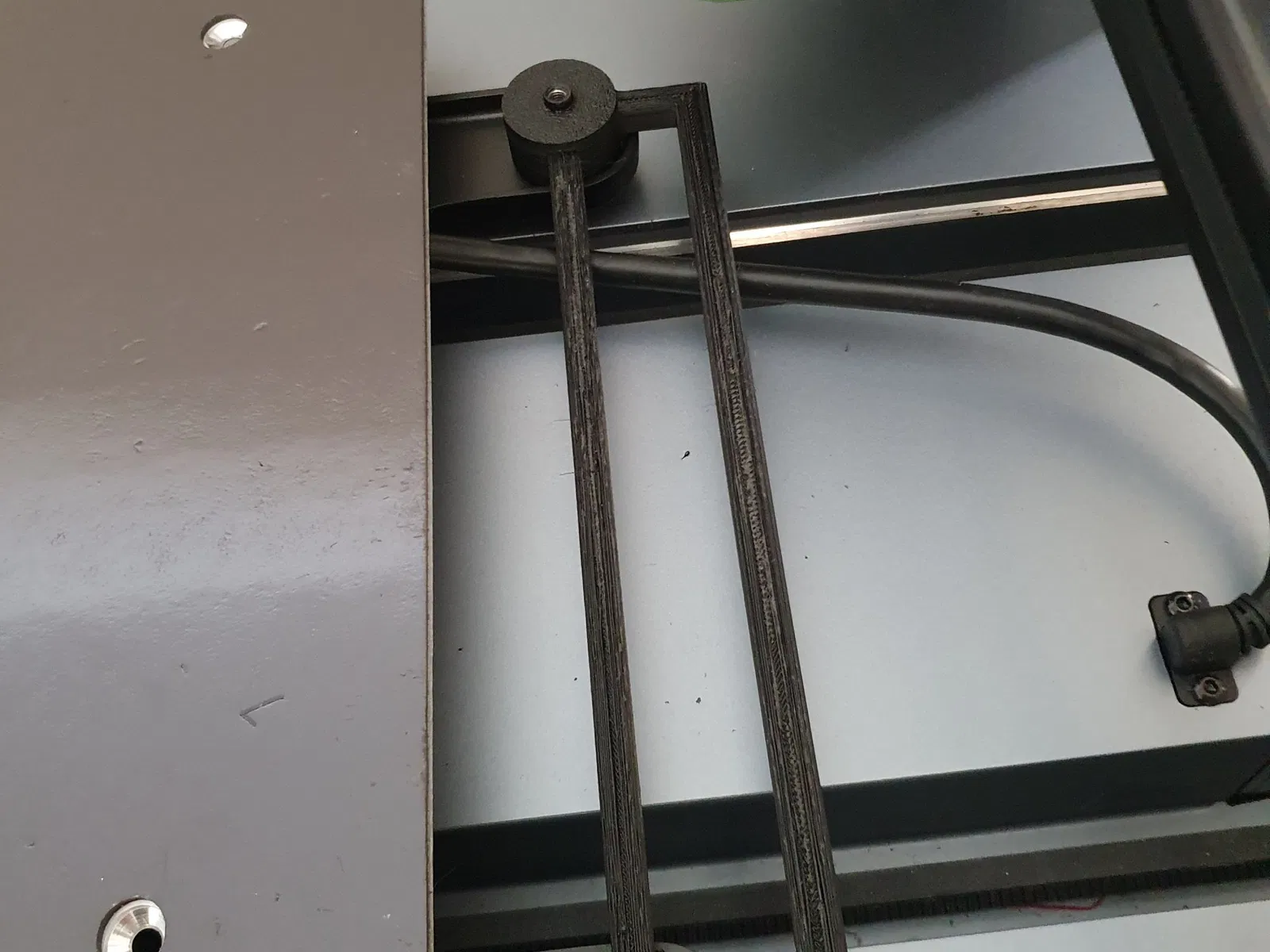

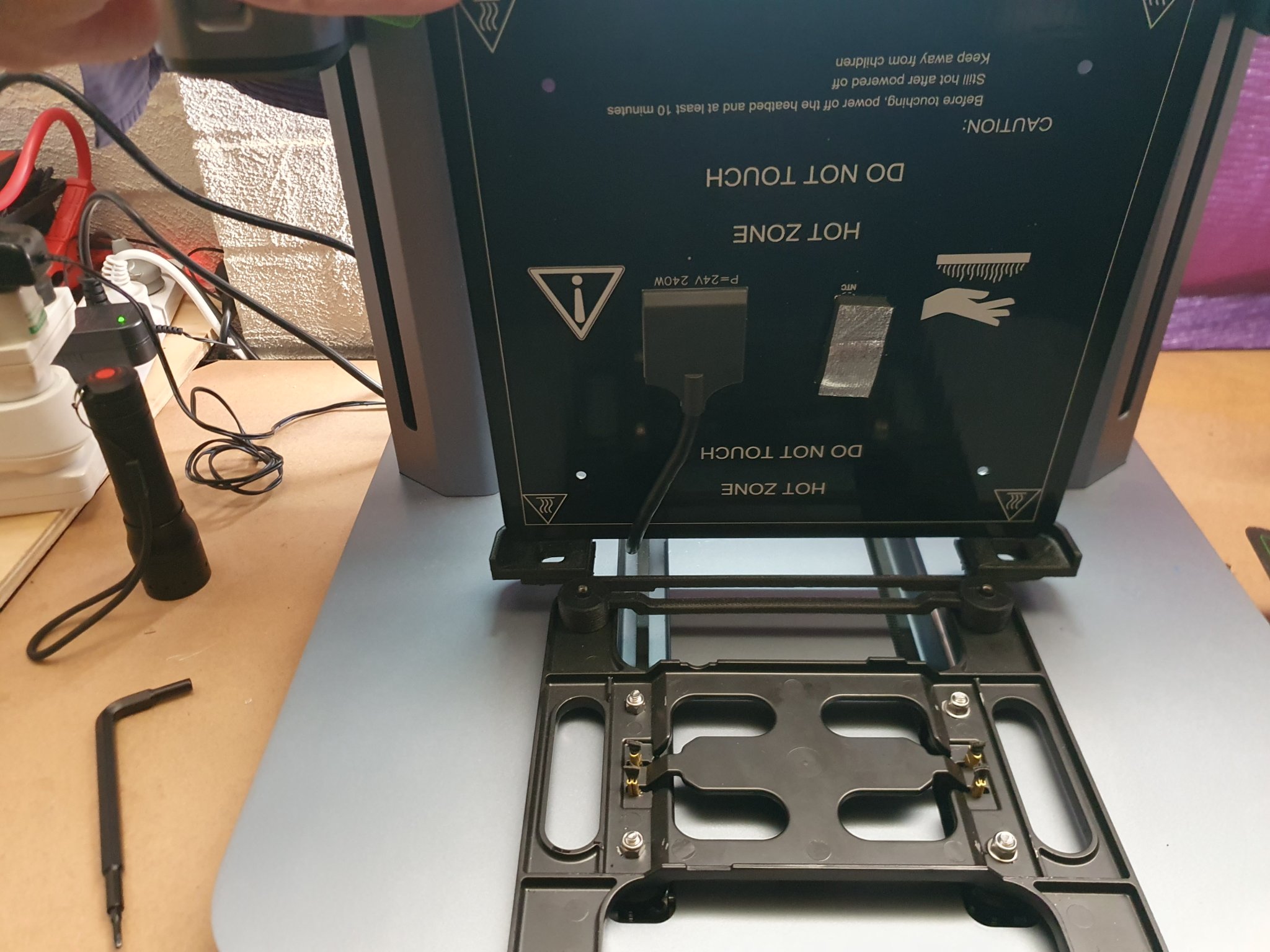

Khi lắp đặt cụm giá đỡ, hãy chắc chắn đẩy nó xuống các giá đỡ giường để cụm này không chạm vào giường. Điều này đảm bảo rằng các giá đỡ giường được gắn vào khung như thiết kế. Cũng hãy đảm bảo bạn thực hiện căn chỉnh giường sau khi lắp đặt.

Sử dụng những thiết kế này theo rủi ro của riêng bạn, phản hồi để giúp cải thiện thiết kế là rất hoan nghênh.

Dựa trên phản hồi, tôi đã thêm một phiên bản không có góc bo tròn (theo thiết kế giường/xây dựng của ankermake).

Cài đặt

Infill 100%

Số lượng tường không phải là một yếu tố cần xem xét với một infill đặc.

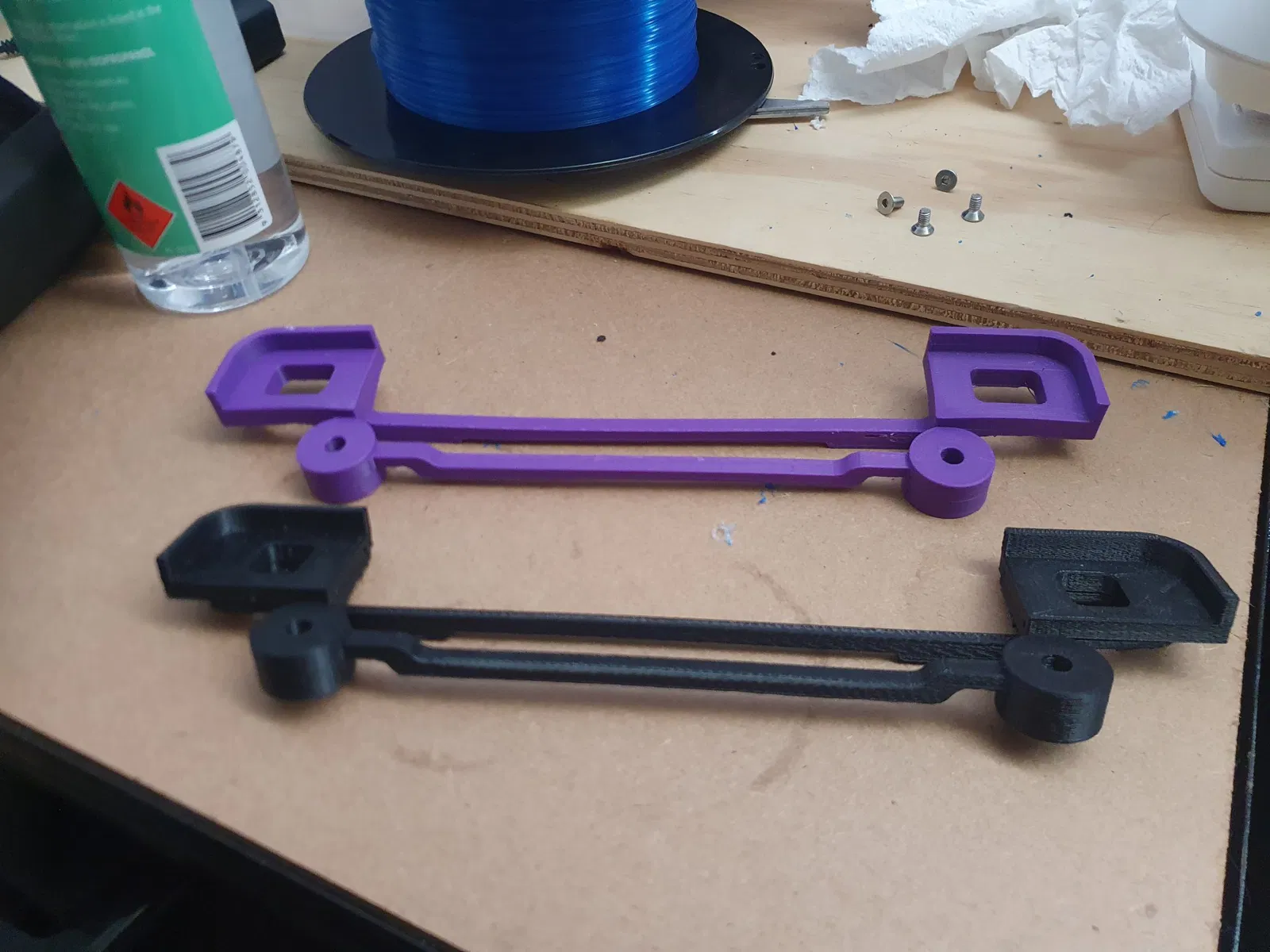

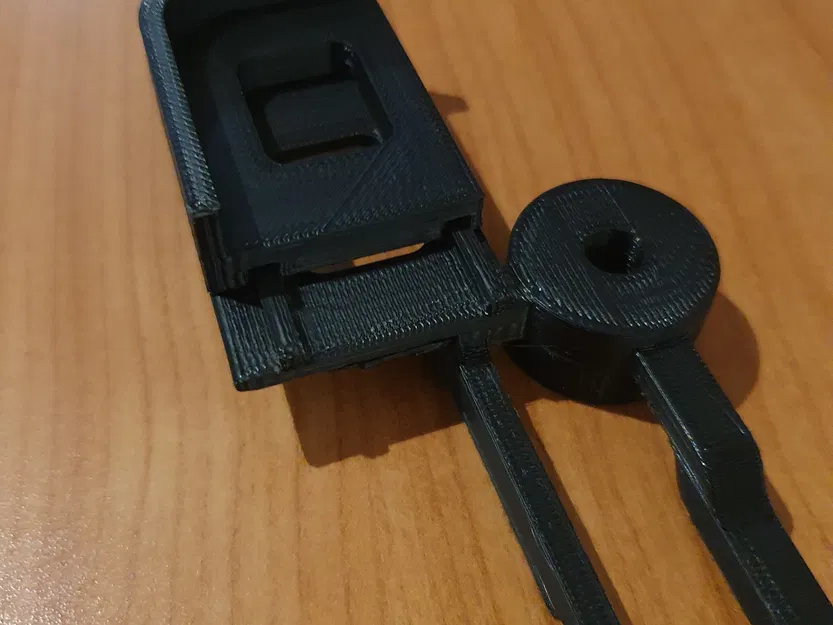

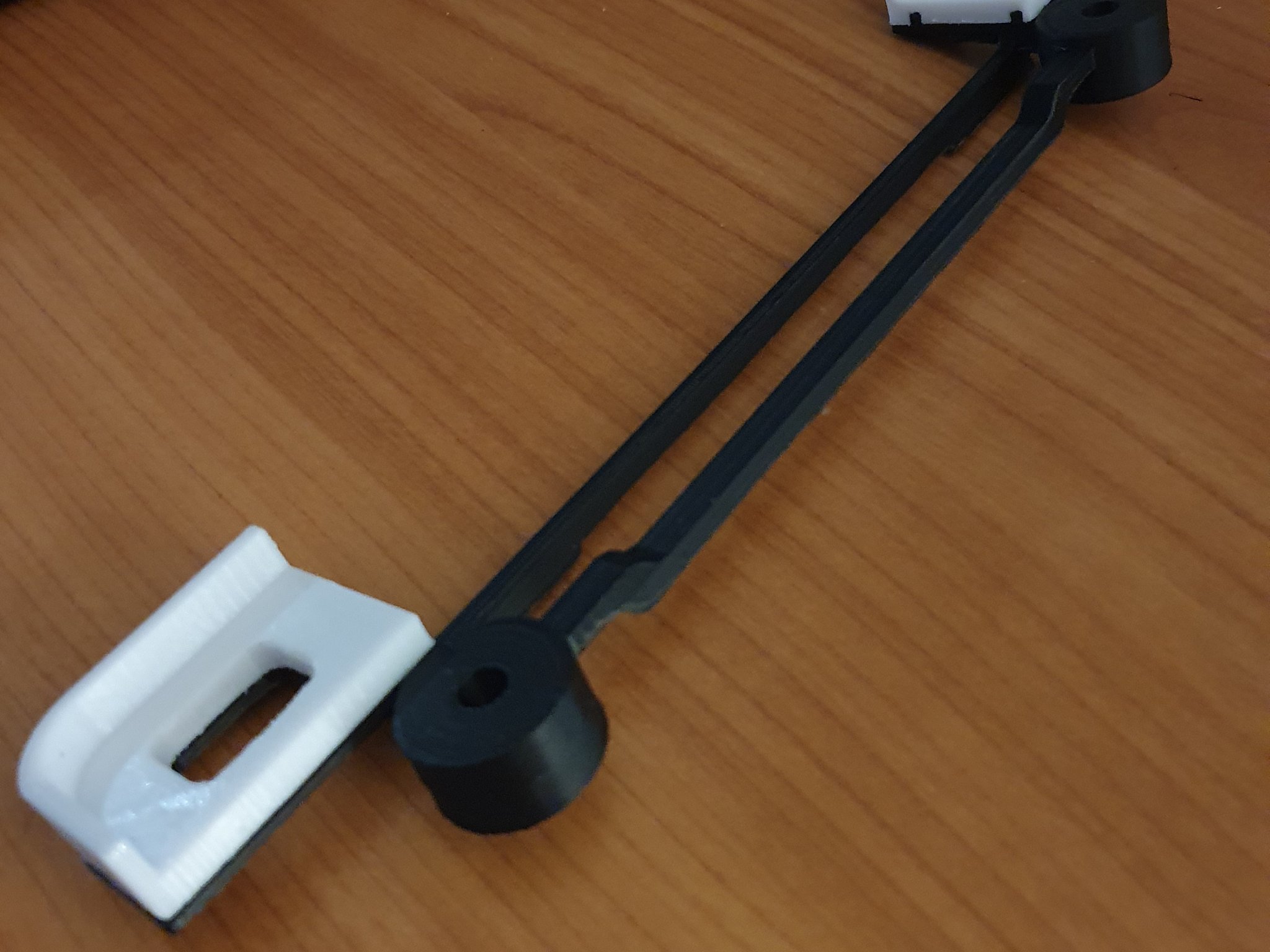

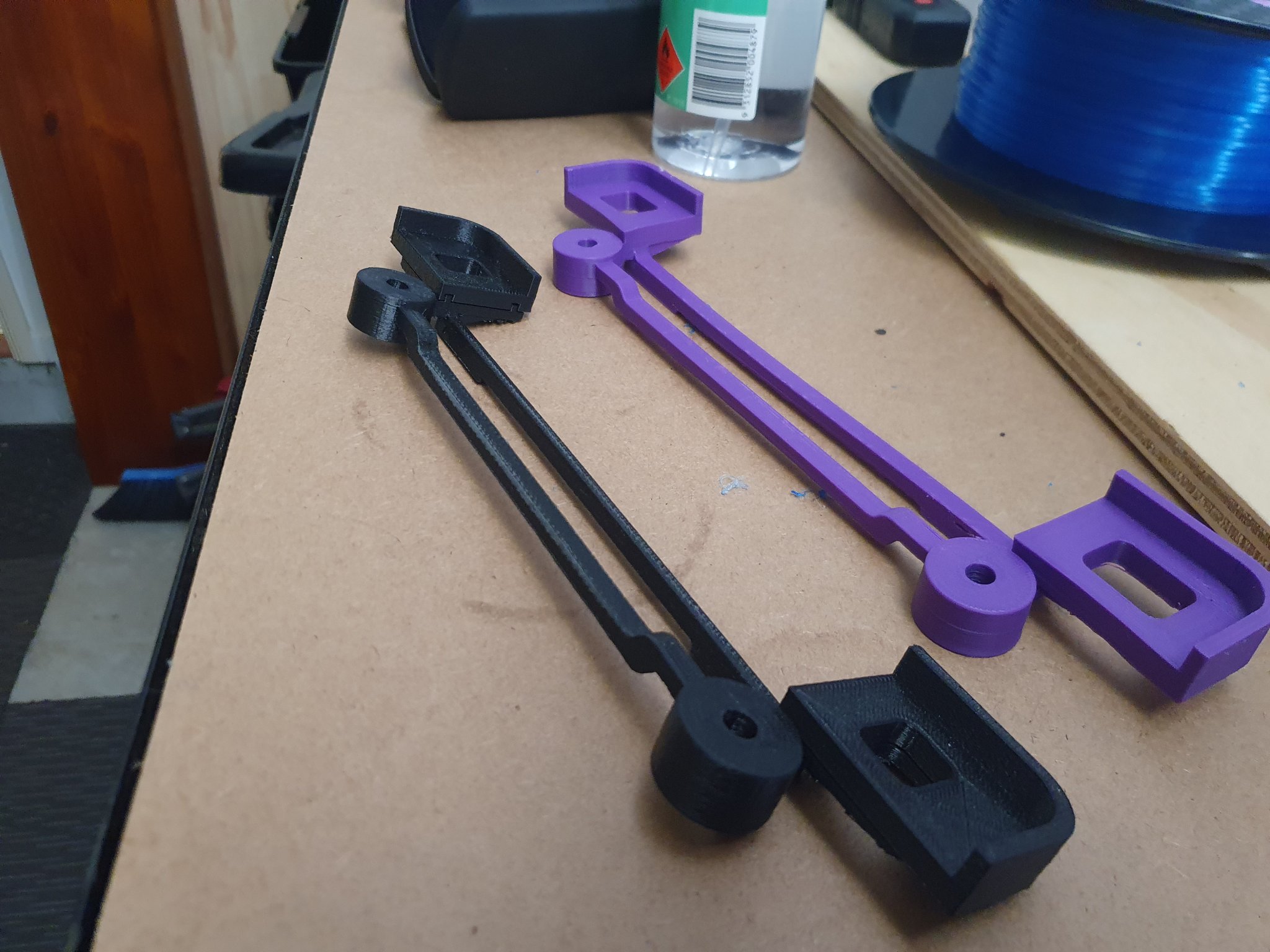

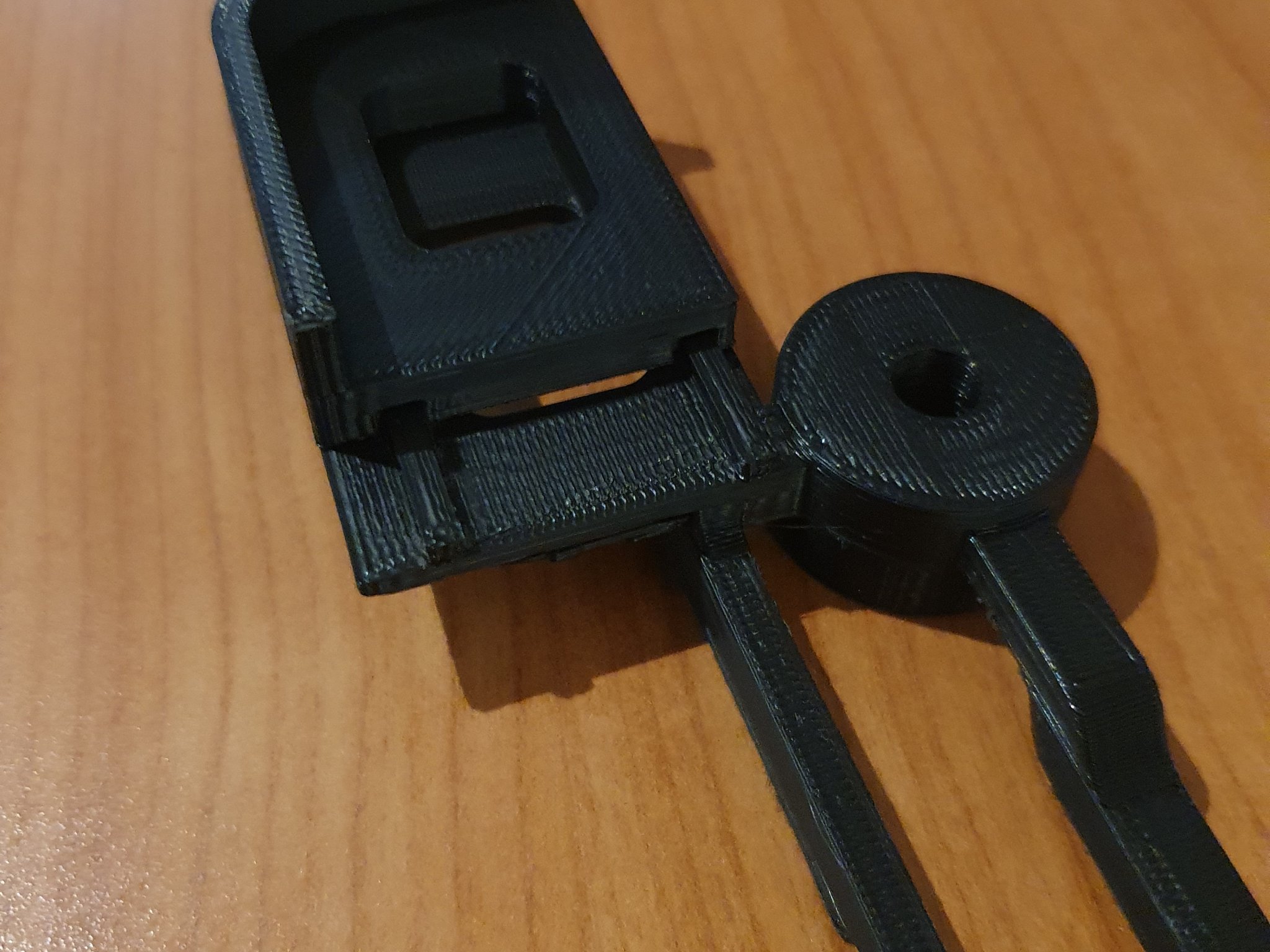

Các bức ảnh bên dưới cho thấy thiết kế PLA+ được in màu tím. Các cốc điều chỉnh và hỗ trợ được in hoàn toàn bằng màu đen với ABS. Bản in với khung đen và cốc trắng có một khung PLA+ màu đen với cốc PETG màu trắng.
