Kẹp chặn cửa sổ chống gió đập (kèm file Fusion)

Tác giả MarBer

Lượt tải
187
Lượt thích
12
Lượt coi
1.822

File 28 23,1 MB

  • Fensterklemme_evolution_v3_1775758523.f3dF3D · 310,3 KB
  • FensterKlemmWellenKalkulation_v19_1775758523.f3dF3D · 772,6 KB
  • FesnsterKlemme_evo80-89_1775758524.3mf3MF · 734,6 KB
  • FesnsterKlemme_evo90-99_1775758525.3mf3MF · 755,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

11/01/2025: Lưu ý khi in

Tôi đã có kết quả in rất tốt với nhựa TPU Shore 85A; nếu dùng loại TPU Shore 95A, tôi khuyên bạn nên giảm độ rộng của đường biên (perimeter) xuống 0,3 mm, nếu không thì kẹp sẽ bị cứng quá.

16/08/2023: Phiên bản mới

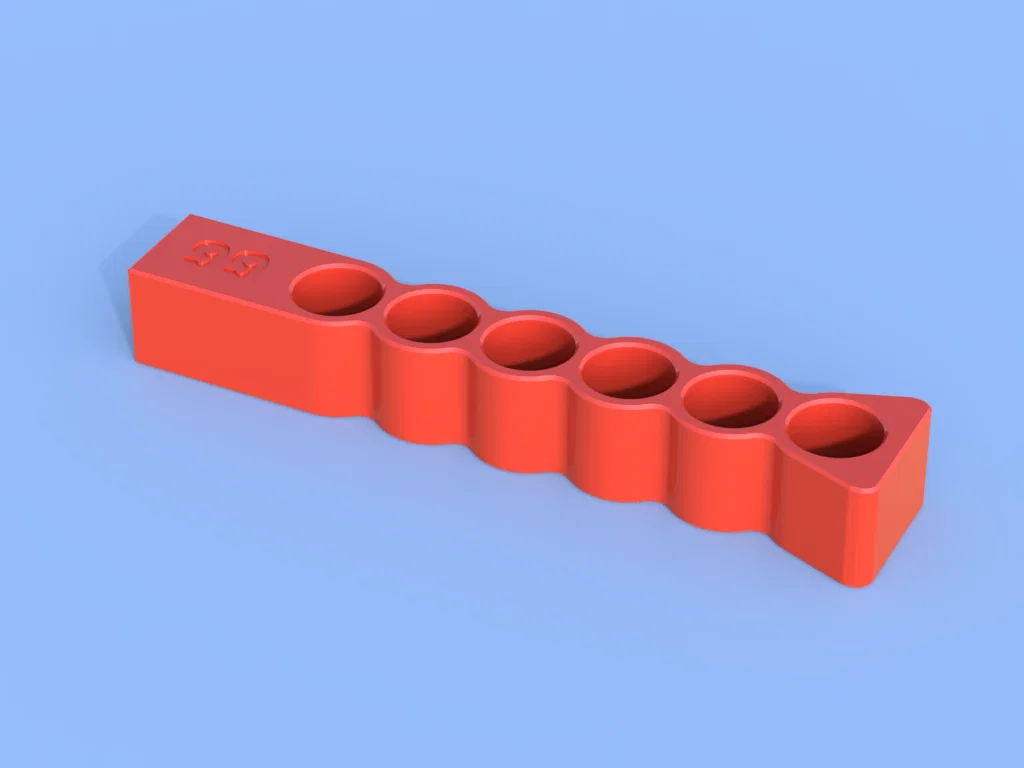

Tôi đã đơn giản hóa thiết kế (khoảng cách các "vòng" luôn cố định, phần thay đổi chiều dài nằm ở phần đế - nơi có ghi số đo).

Nhờ đó, độ đàn hồi và khả năng co giãn của các kích thước khác nhau trở nên đồng nhất hơn.

Các chiều dài được gom thành từng nhóm 10 trong tệp .3mf. Bạn chỉ cần tắt (deactivate) những kích thước không cần dùng là được.

Nếu muốn in nhiều cái cùng lúc, tôi khuyên bạn nên chọn tính năng Print objects one after the other (in từng vật thể một) trong PrusaSlicer để tránh hiện tượng kéo tơ (stringing) khó chịu giữa các món đồ. Tất nhiên, cách này đòi hỏi khoảng cách giữa các vật thể phải rộng hơn.

Lời khuyên nhỏ: Nên in dài hơn kích thước thực tế bạn đo khoảng 1mm để kẹp được chặt hơn.

Thông số in: TPU, lớp in 0.25 mm, 2 đường biên (in nhiều hơn sẽ bị cứng), độ lấp đầy (infill) 30% (bạn có thể xem chi tiết trong file 3mf).

Phiên bản đầu tiên

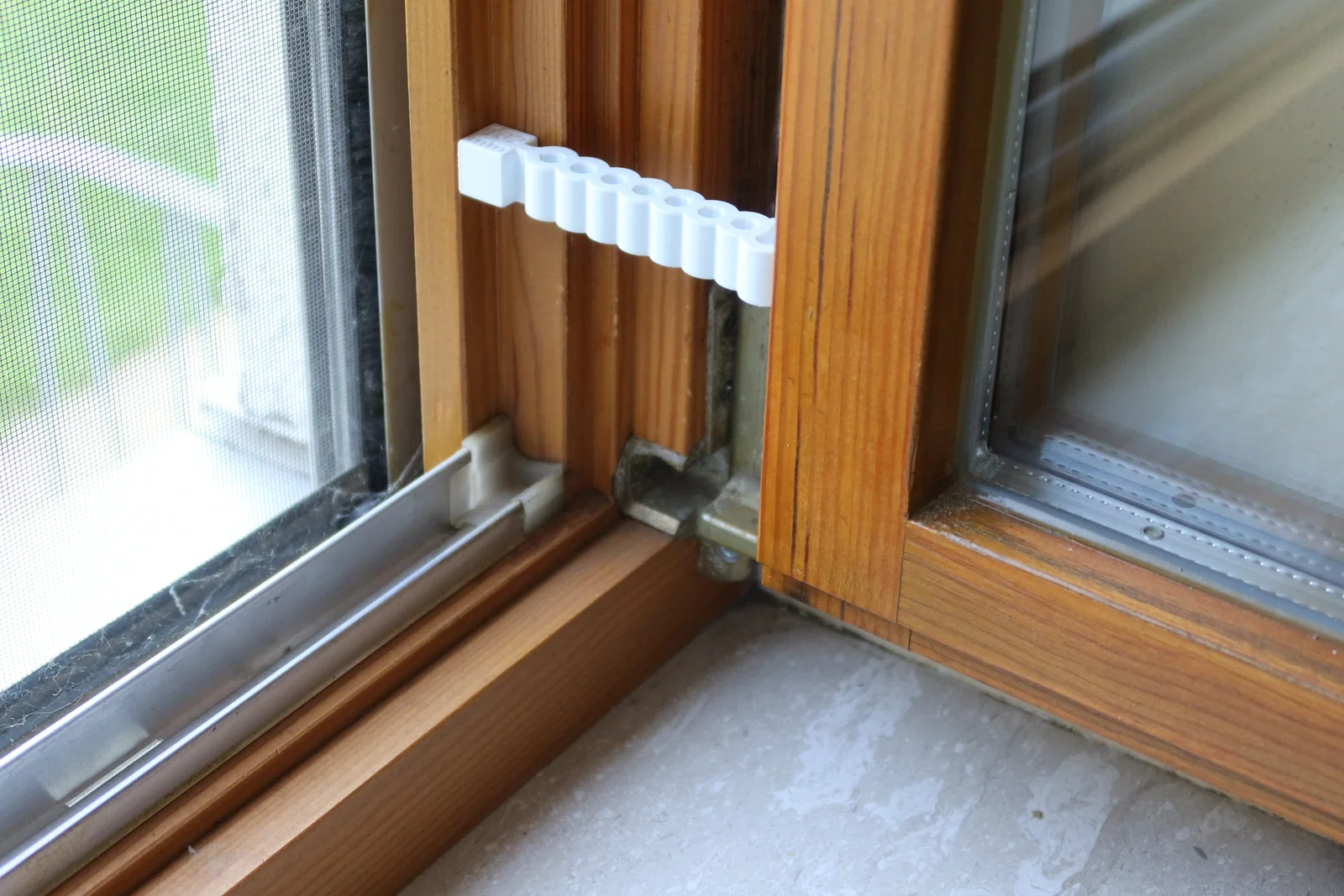

Khi mở cửa sổ thông gió cho thoáng nhà, gió mạnh có thể làm cửa bị đóng sầm lại. Để tránh việc này, tôi dùng cái kẹp này chèn vào giữa cánh cửa và khung cửa.

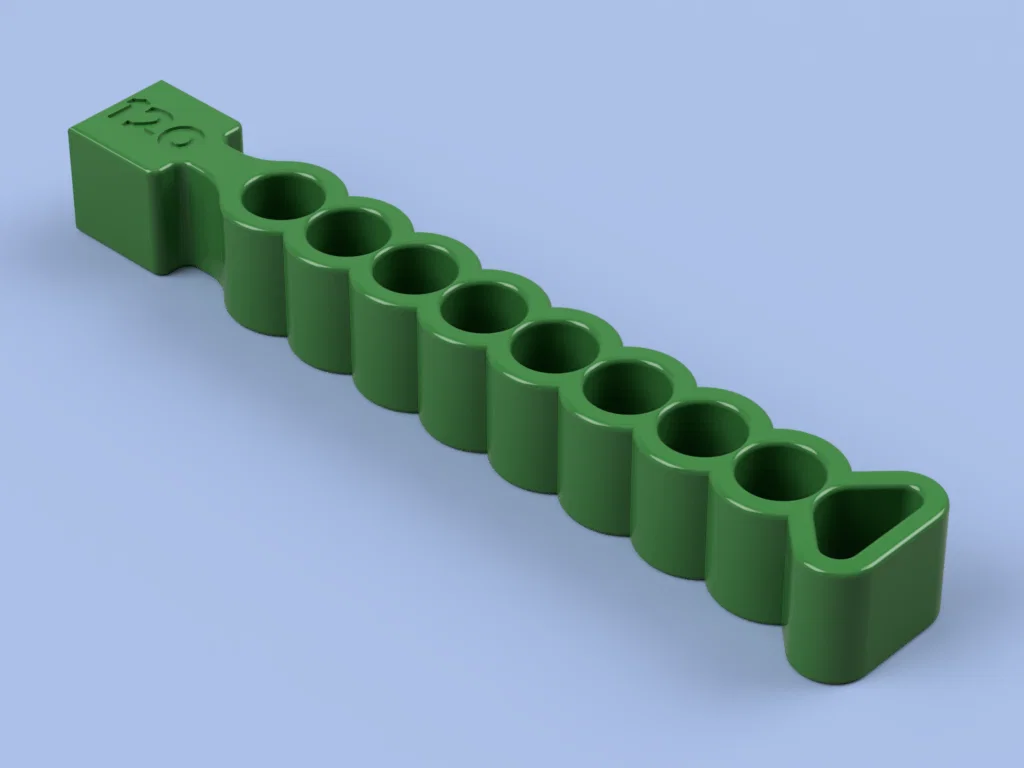

Số trên tên file STL chính là chiều dài của kẹp.

Bạn nên in bằng chất liệu TPU, chiều cao lớp in 0.2 mm, từ 2-4 đường biên và infill từ 10-20% tùy vào độ cứng bạn muốn. Cửa sổ to và nặng hơn thì cần nhiều đường biên và infill dày hơn.

Tôi cũng đính kèm file Fusion để mọi người có thể tự chỉnh sửa cho phù hợp với nhu cầu của mình.

Các phần chữ nổi được tạo bằng tiện ích PARAMETRIC TEXT trên Fusion, giúp việc tạo file STL nhanh chóng hơn. File thiết kế gốc còn có chữ nổi ở các mặt bên, nhưng tôi đã tắt bớt cho các file đã đăng tải.

Chúc các bạn tận hưởng không khí trong lành!

Edit: Đã sửa một vài lỗi nhỏ cho các kích thước từ 107 - 109 mm.
