Khay Gridfinity cho thước kẹp điện tử Mitutoyo (4in, 6in và 8in)

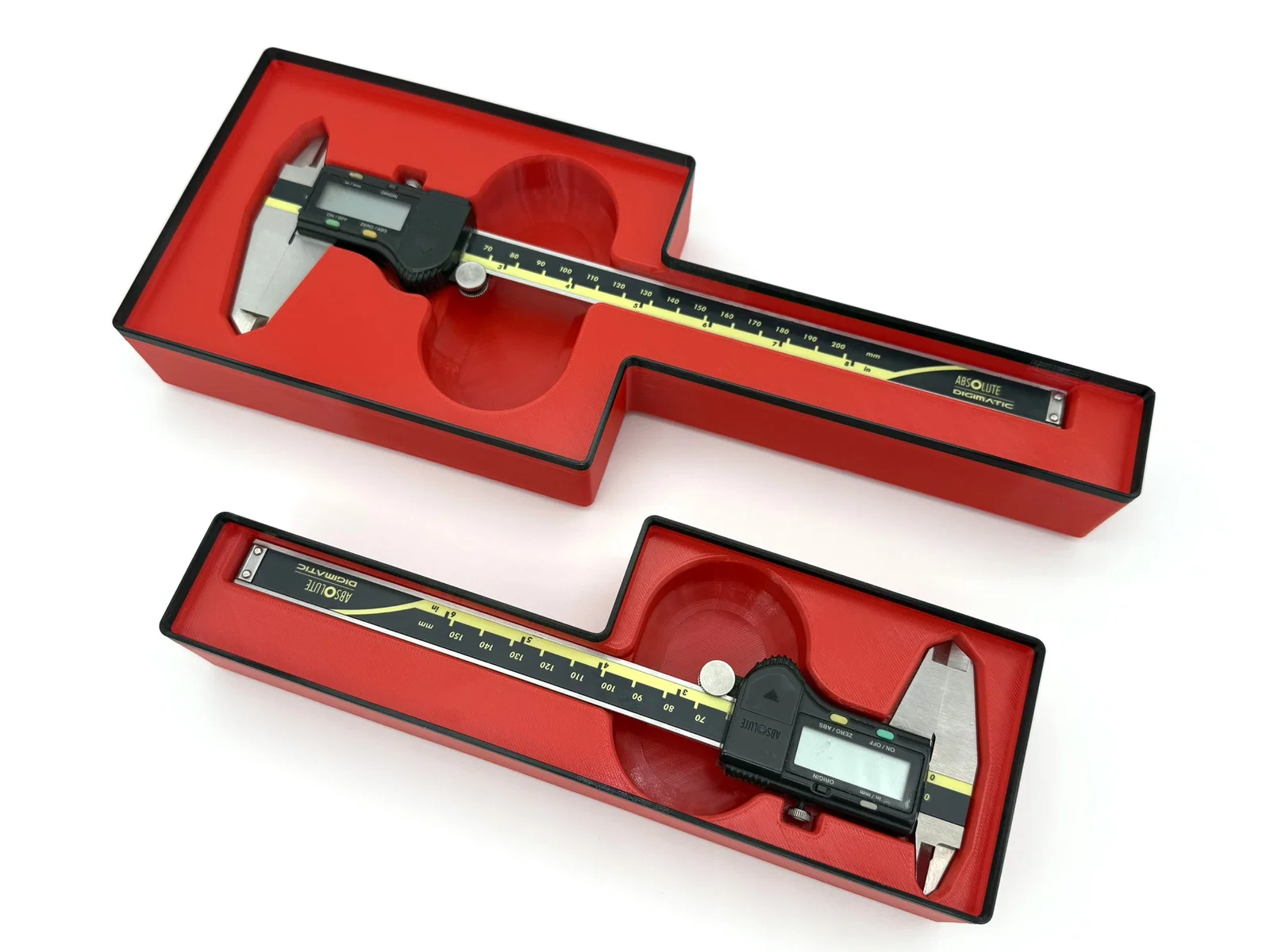

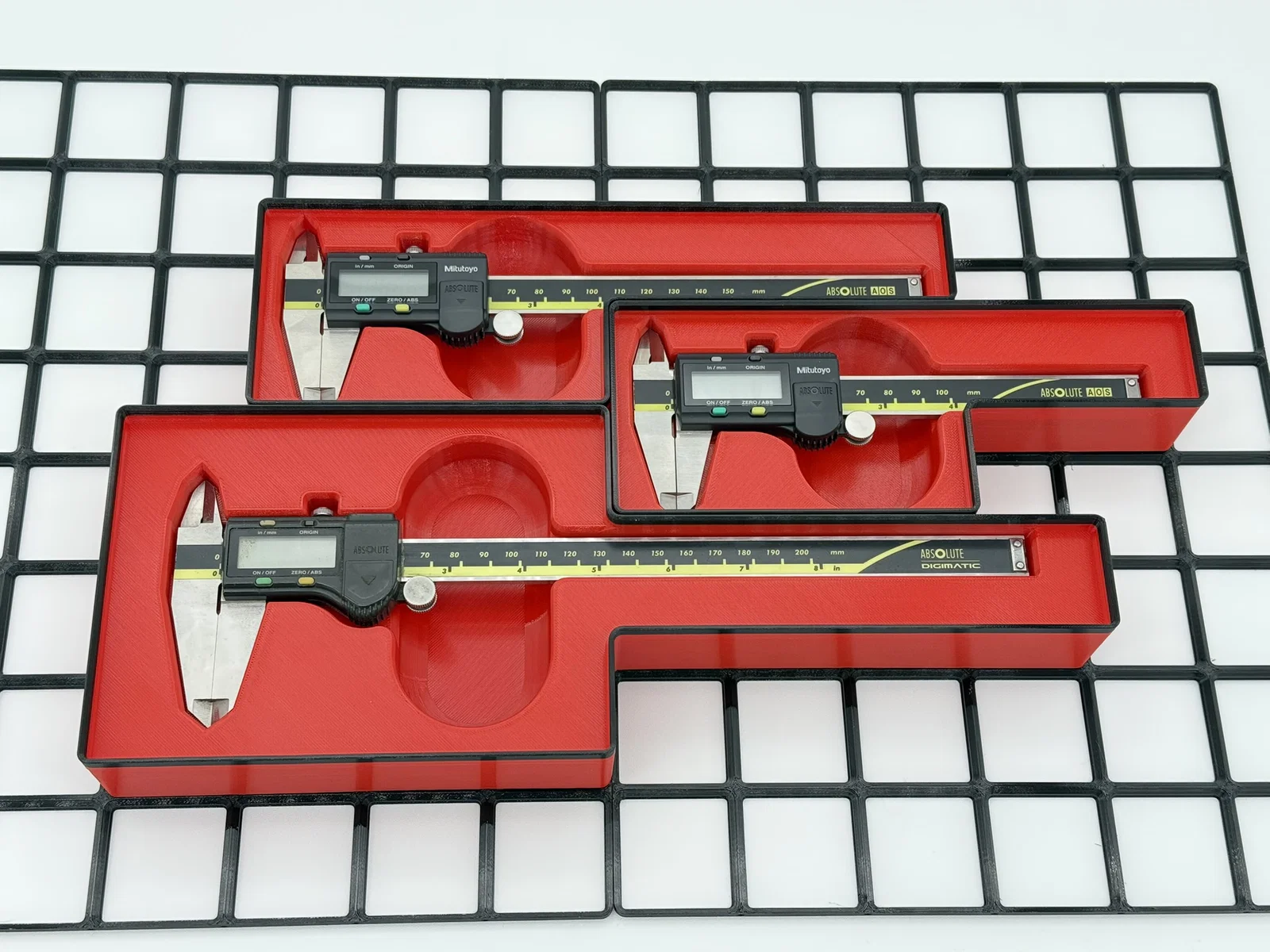

Đây là các khay được thiết kế riêng để đựng thước kẹp điện tử Mitutoyo cho hệ thống Gridfinity của Zach Freedman. Tôi thiết kế chúng dựa trên các mẫu 500-195-30 (4"), 500-196-30 (6”) và 500-197-30 (8"), nhưng chúng cũng có thể vừa với các nhãn hiệu hoặc mẫu mã khác.

CẬP NHẬT 28/09/25: Đã thêm mẫu mới cho thước kẹp năng lượng mặt trời Mitutoyo 8" 500-787.

CẬP NHẬT 04/01/25: Tôi đã tăng thêm khoảng hở ở phần đầu kẹp trên khay thước 6" sau khi dùng thử với một chiếc thước hoàn toàn mới và thấy hơi chật. Hóa ra chiếc thước tôi dùng thử nghiệm ban đầu đã được mài lại phần đầu kẹp.

CẬP NHẬT 11/01/25: Đã thêm các mẫu mới cho thước kẹp 4 inch.

Nếu bạn chưa quen với hệ thống Gridfinity, hãy xem video gốc của Zach bên dưới.

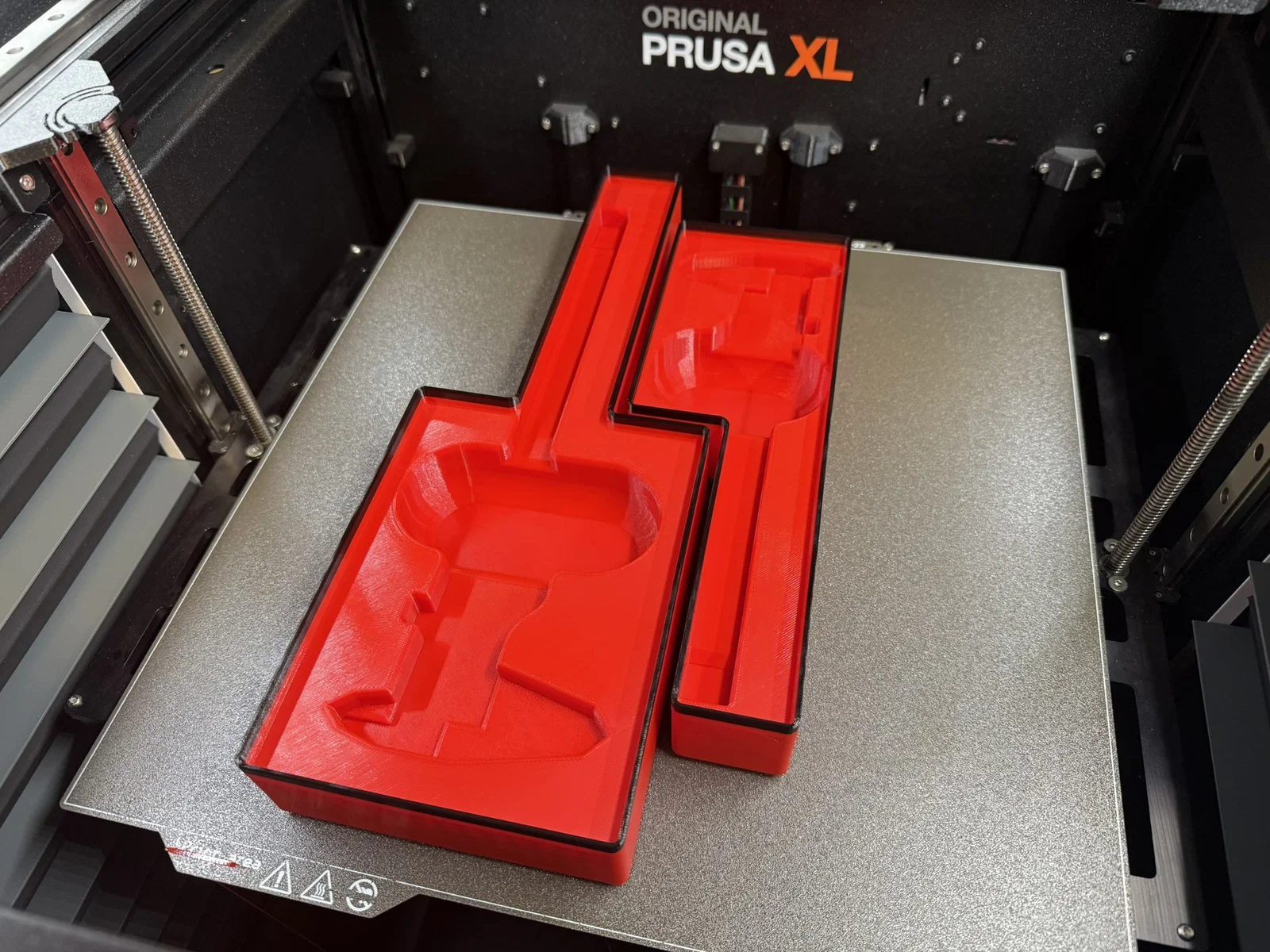

Bạn sẽ cần một máy in khổ lớn để in các khay này thành một khối duy nhất, nhưng tôi cũng đã cung cấp các phiên bản được cắt làm đôi để có thể vừa với mọi máy in. Lưu ý rằng đây không phải là vết cắt thẳng đơn giản, vì một số góc bị hụt hỗ trợ. Tôi đã vát mép chúng để đảm bảo in ấn không gặp vấn đề.

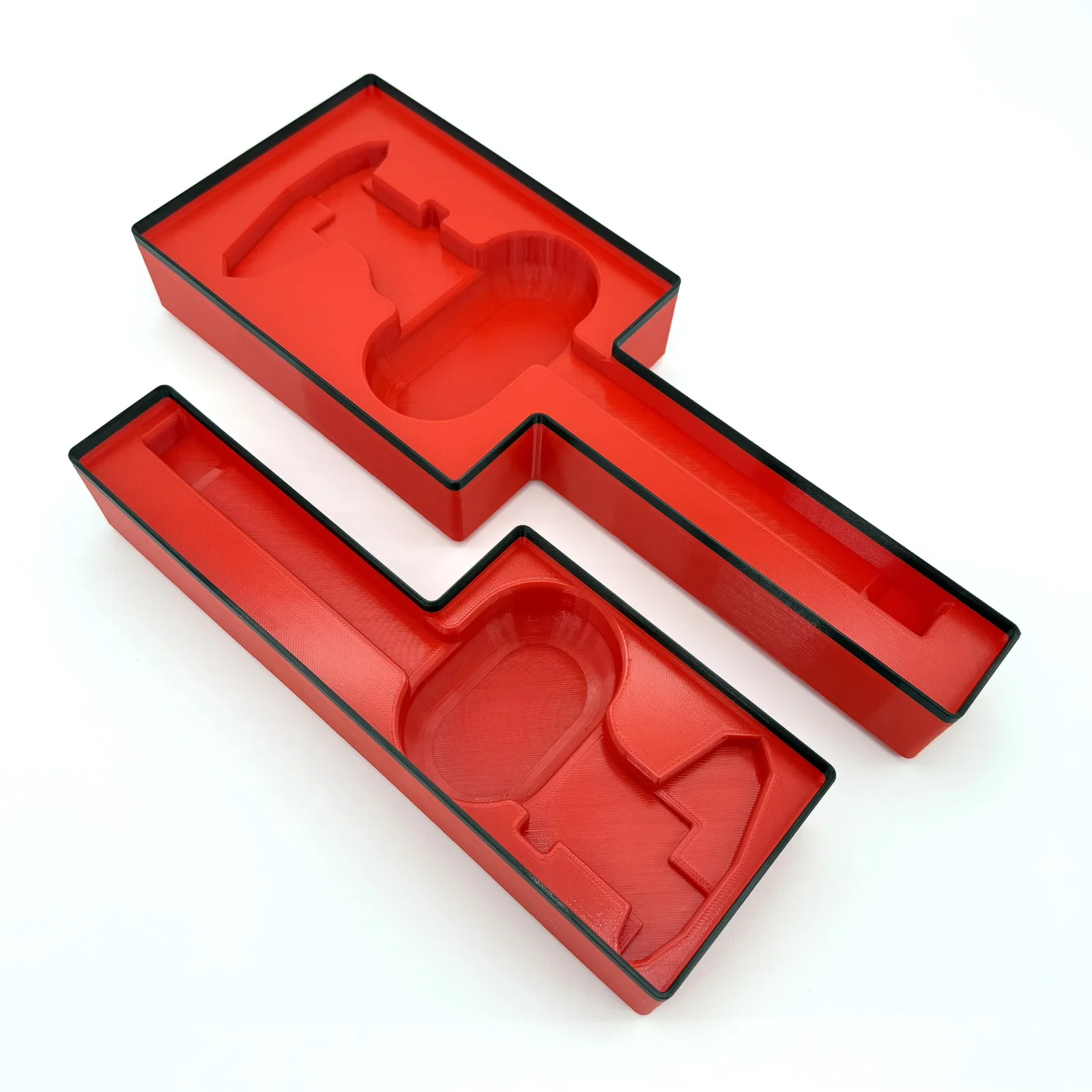

Tôi sử dụng chiều cao lớp in 0.2mm với nhựa PETG. Nếu bạn muốn có phần viền tương phản màu sắc giống như tôi, chỉ cần thiết lập đổi màu ở độ cao 41mm trong phần mềm cắt lớp (slicer) của bạn.
