Giá gắn camera Buddy3D cho thùng máy Original Prusa Enclosure

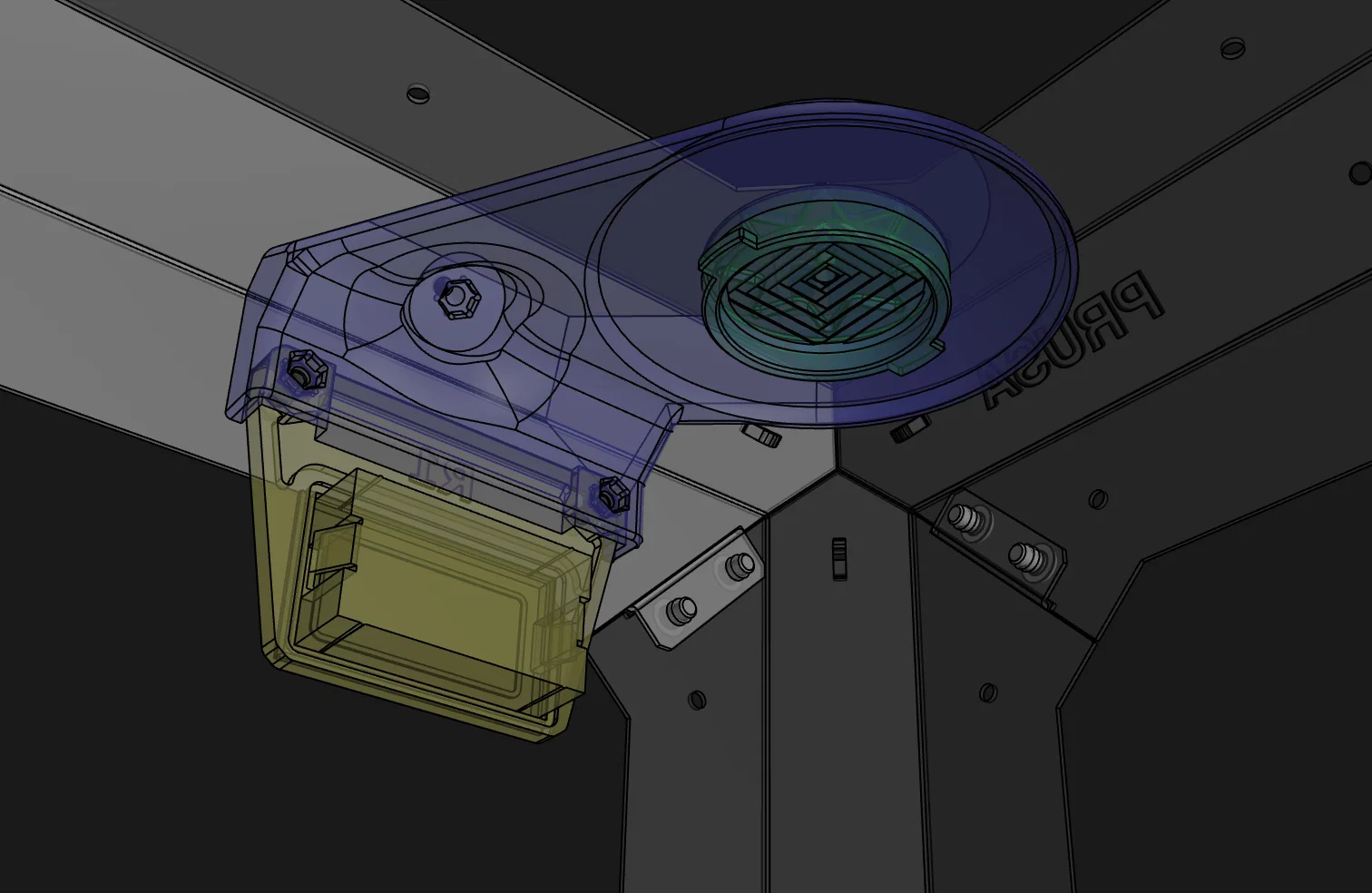

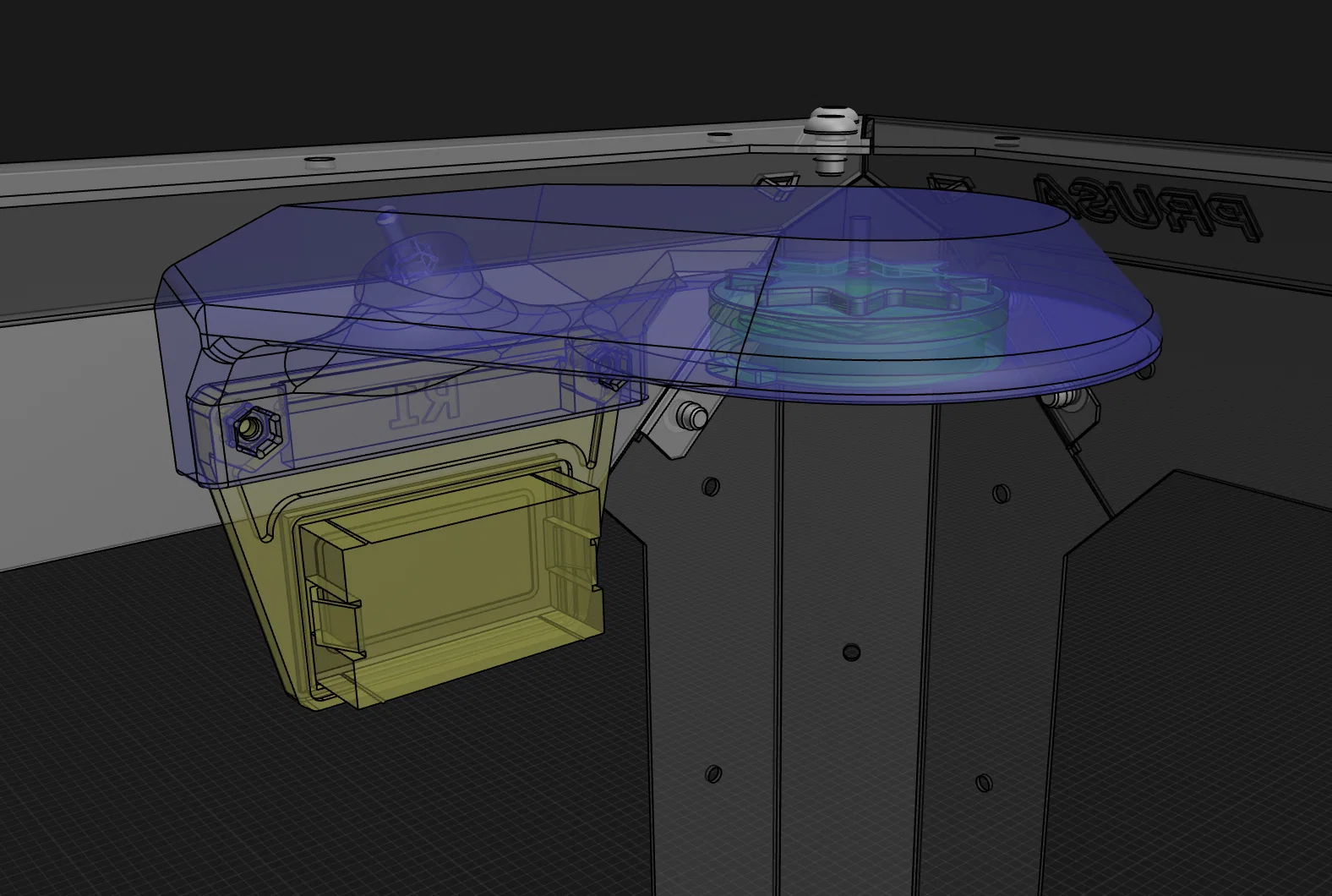

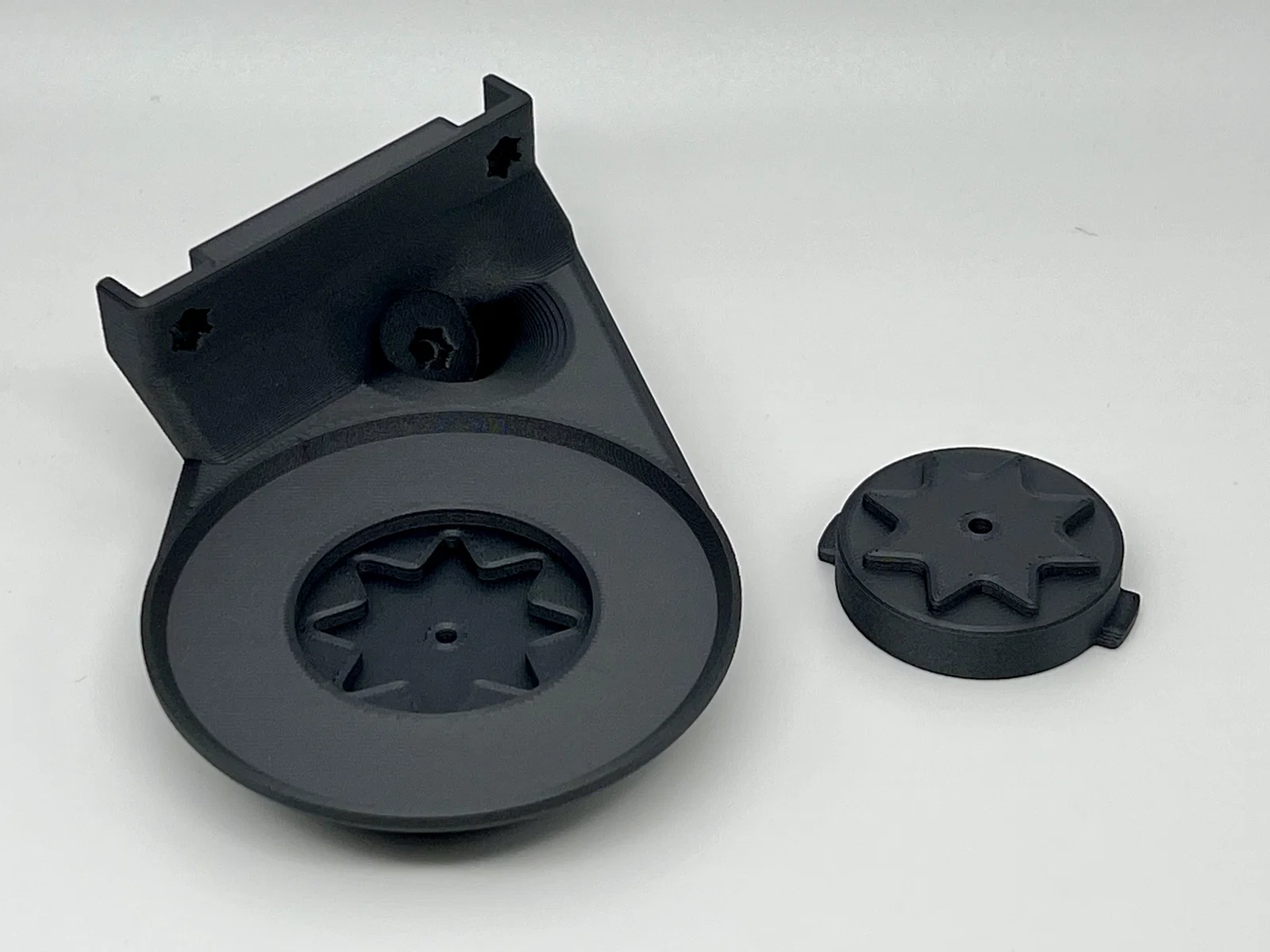

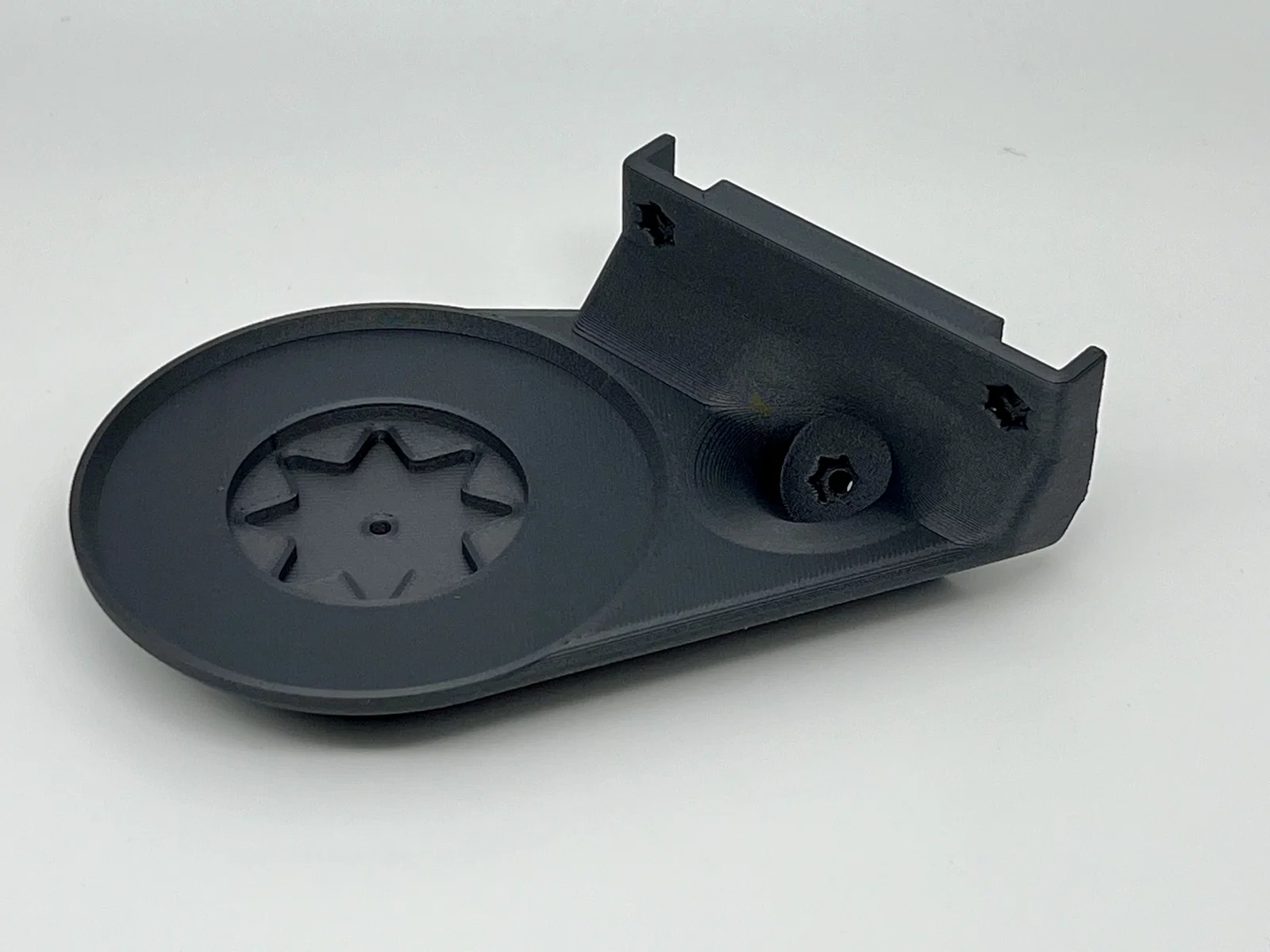

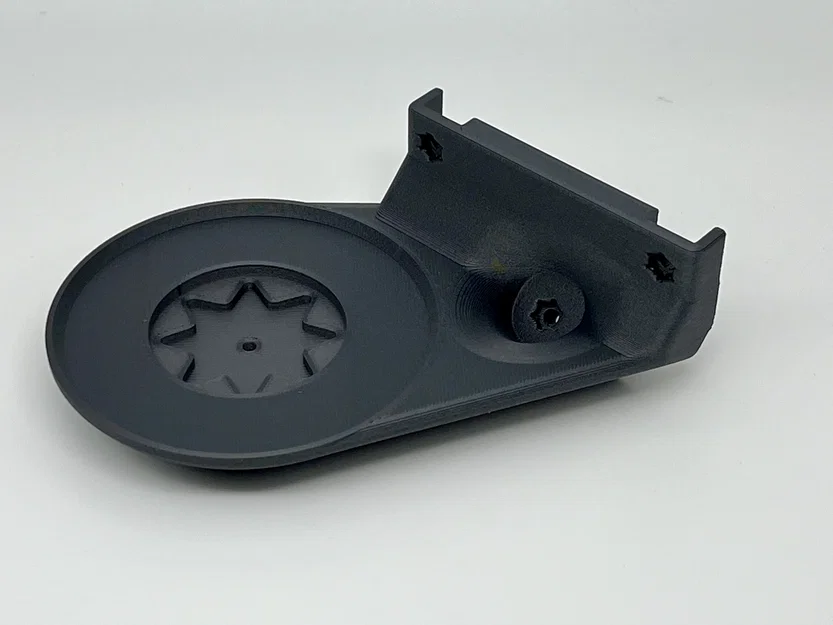

Do một vài bản độ (mod) trên thùng máy của mình không tương thích với các giá gắn camera Buddy3D hiện có cho Original Prusa Enclosure, nên mình quyết định tự thiết kế một cái mới. Đây là giá gắn camera đơn giản, sử dụng đúng hai lỗ bắt vít của khung nhiệt kế, và hoạt động tốt với cả nắp bản lề hoặc tấm nóc cố định (loại gắn vào mặt trong khung). Ngoài ra, giá gắn này còn có các tùy chọn đi dây linh hoạt và một khoảng hở giữa mặt trên giá gắn với thùng máy để bạn đi dây điện hoặc ống dẫn nhựa.

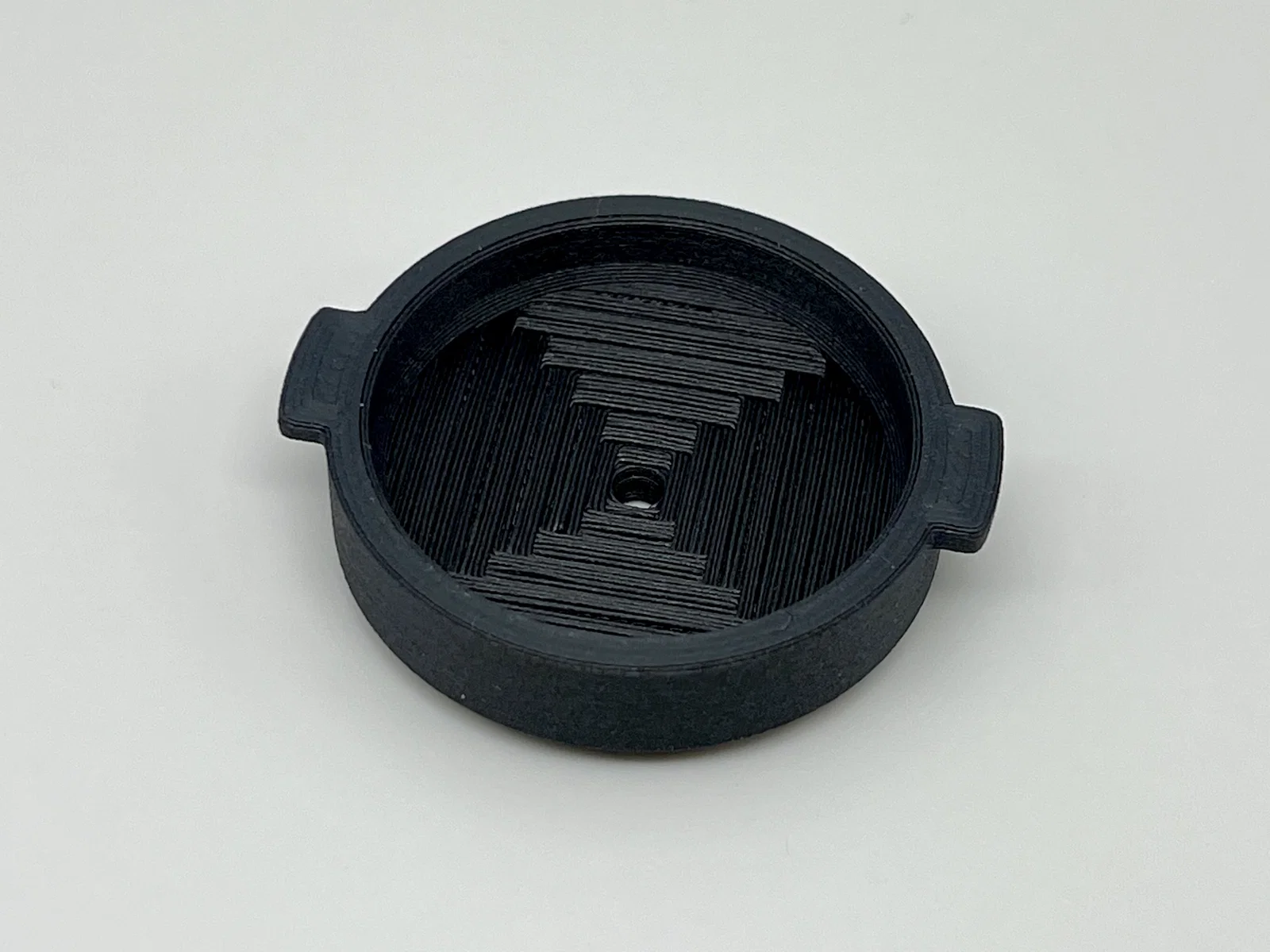

Phần dưới của ngàm kẹp sử dụng kỹ thuật bắc cầu (bridging) theo từng bậc, cho phép in mà không cần support; các bậc được thiết kế ở mức 0.2mm, nên bạn hãy dùng độ cao lớp in (layer height) 0.2mm để đạt kết quả tốt nhất.

Đặc điểm thiết kế:

• Không cần support.
• Khoảng hở phía trên giá gắn giúp bạn dễ đi dây điện và ống nhựa.

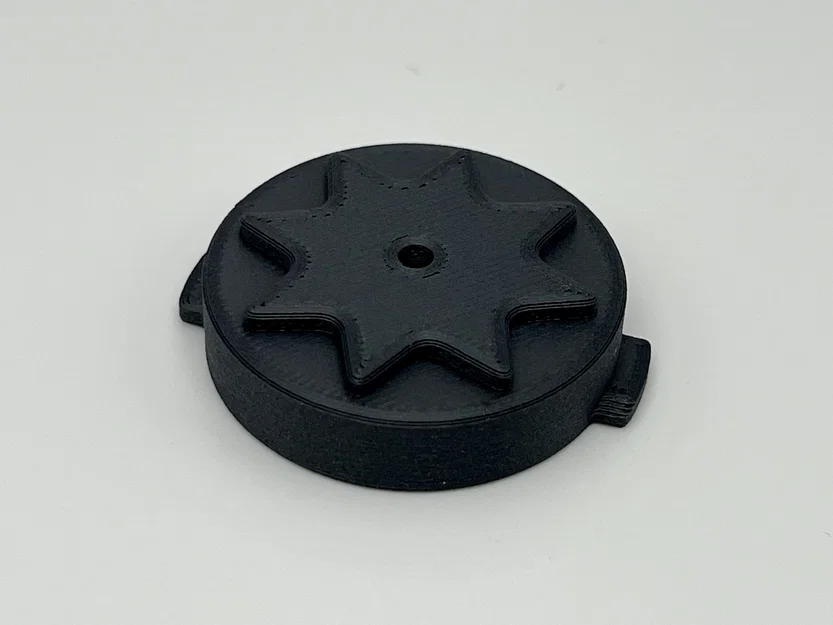

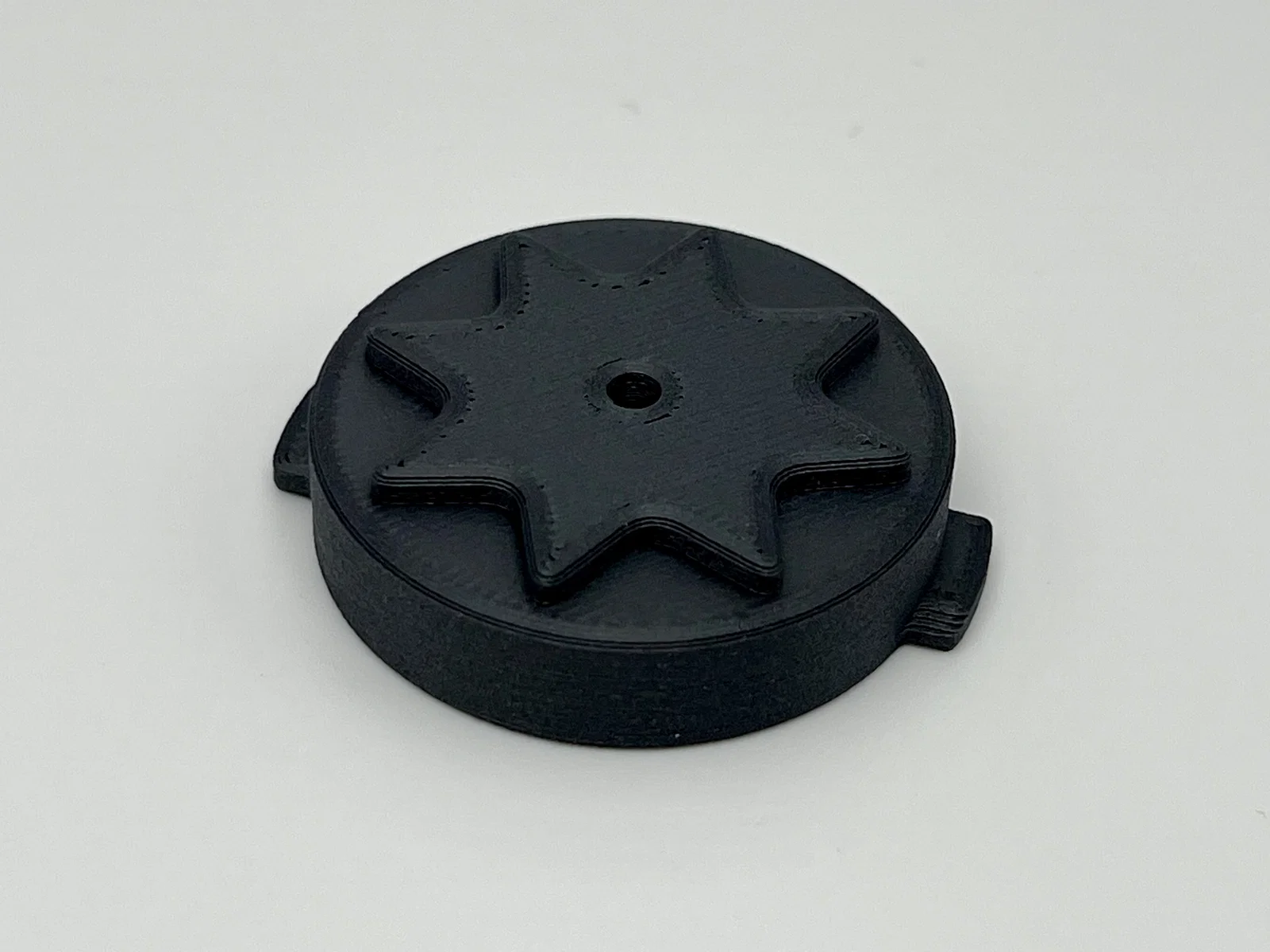

• Ngàm kẹp camera có thể xoay theo nhiều hướng (mỗi bước 45 độ) để phù hợp với nhiều loại dây USB và kiểu đầu cắm khác nhau.

Linh kiện cần thiết:

• 2 x Vít M3x10mm đầu trụ (Socket Head Cap Screws)
• 2 x Vít M3x12mm đầu trụ (Socket Head Cap Screws)
• 3 x Đai ốc M3 (có thể tận dụng 2 đai ốc từ khung nhiệt kế cũ)

Lưu ý khi in:

• In với layer height 0.2mm, 3 đường bao (perimeters), infill 15%.
• Không cần dùng support cho bất kỳ chi tiết nào.
• Nên dùng vật liệu chịu nhiệt tốt. PETG dùng được nếu bạn không in các loại nhựa chịu nhiệt cao bên trong thùng máy. Mình thì dùng PC-CF. Không khuyến khích dùng PLA.
• Vui lòng KHÔNG dùng file .bgcode được cung cấp sẵn (hãy luôn tự slice file cho máy in, loại nhựa và môi trường của riêng bạn). File đó chỉ mang tính chất tham khảo về thời gian in.

Hướng dẫn lắp ráp (xem hình minh họa):

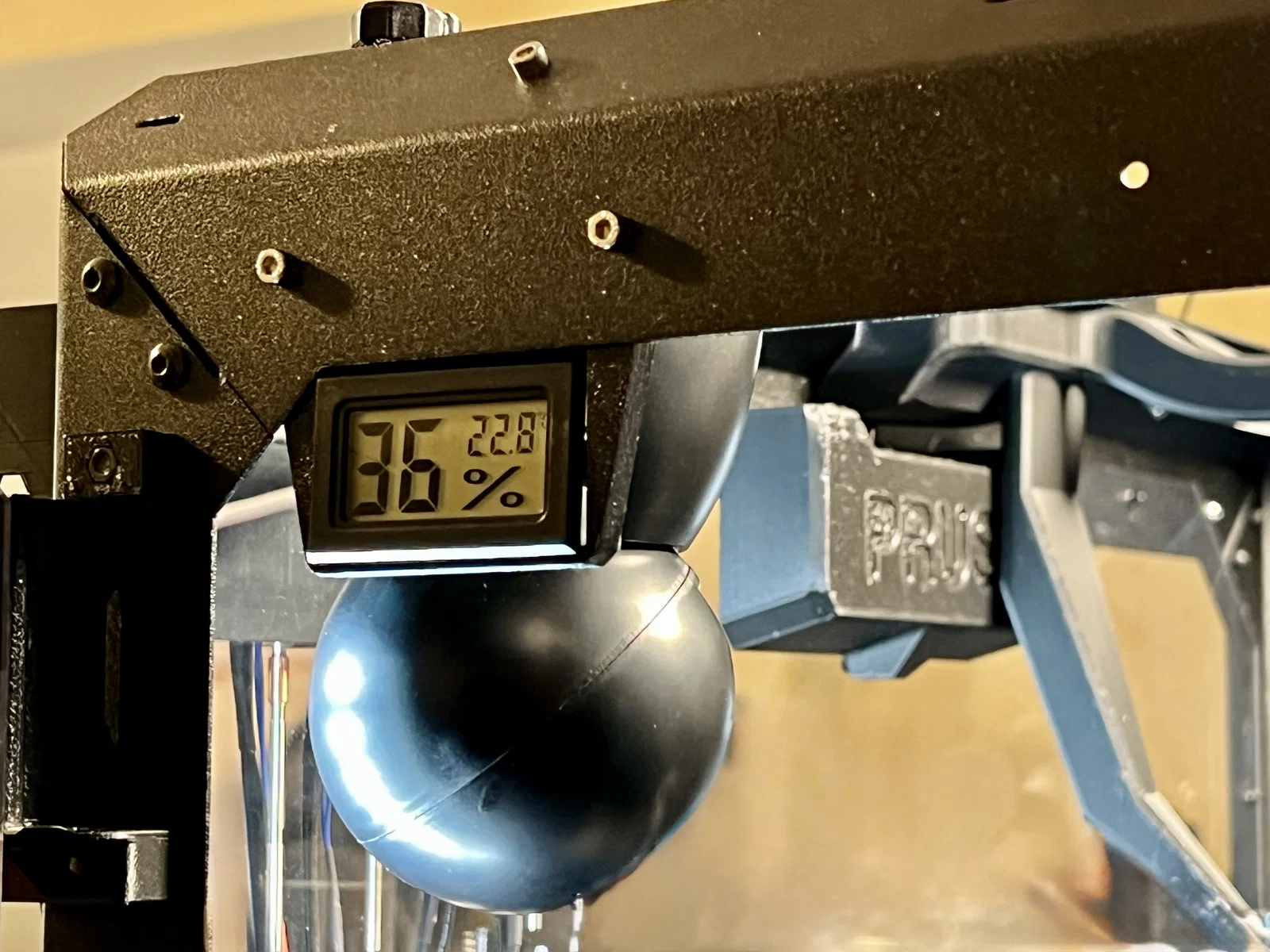

Bước 1: Tháo hai vít giữ khung nhiệt kế và lấy khung ra khỏi thùng máy. Bạn sẽ không dùng lại các vít cũ này (thay bằng vít 12mm dài hơn).

Bước 2: Tháo hai đai ốc từ khung nhiệt kế để dùng cho bước sau; bạn bắt buộc phải tháo đai ốc ra khỏi khung để lắp vừa vào đế gắn camera. Cách dễ nhất là vặn một con vít vào đai ốc rồi kéo nó ra.

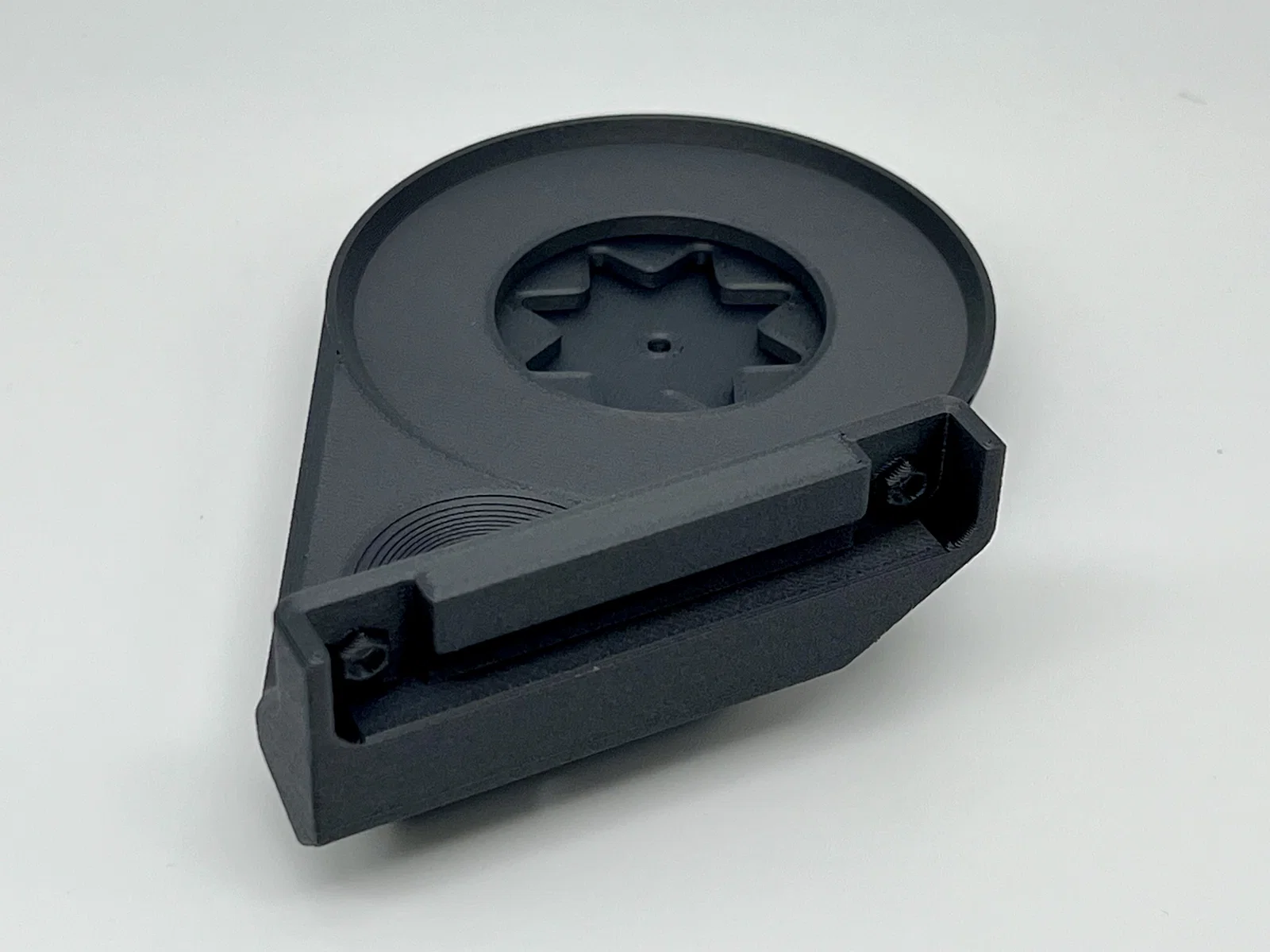

Bước 3: Nhấn một đai ốc M3 mới vào lỗ vít phía trên của đế gắn camera, và nhấn hai đai ốc đã tháo từ khung nhiệt kế vào hai lỗ phía dưới của đế.

Bước 4: Căn chỉnh khung nhiệt kế với đế gắn camera rồi nhấn chặt hai mảnh vào nhau.

Bước 5: Để tránh phiền phức sau này khi gắn vào khung, hãy dùng kỹ thuật "vặn vít kéo đai ốc" ngay bây giờ để cố định hoàn toàn hai đai ốc phía dưới.

Bước 6: Chọn hướng cho ngàm kẹp (xoay mỗi nấc 45 độ) tùy theo hướng bạn muốn dây USB đi ra. Gắn ngàm vào đế bằng vít M3x10mm. Vít sẽ tự tạo ren, đừng siết quá chặt. Bạn có thể thay đổi hướng sau khi lắp xong bằng cách nới lỏng vít, xoay ngàm rồi siết lại.

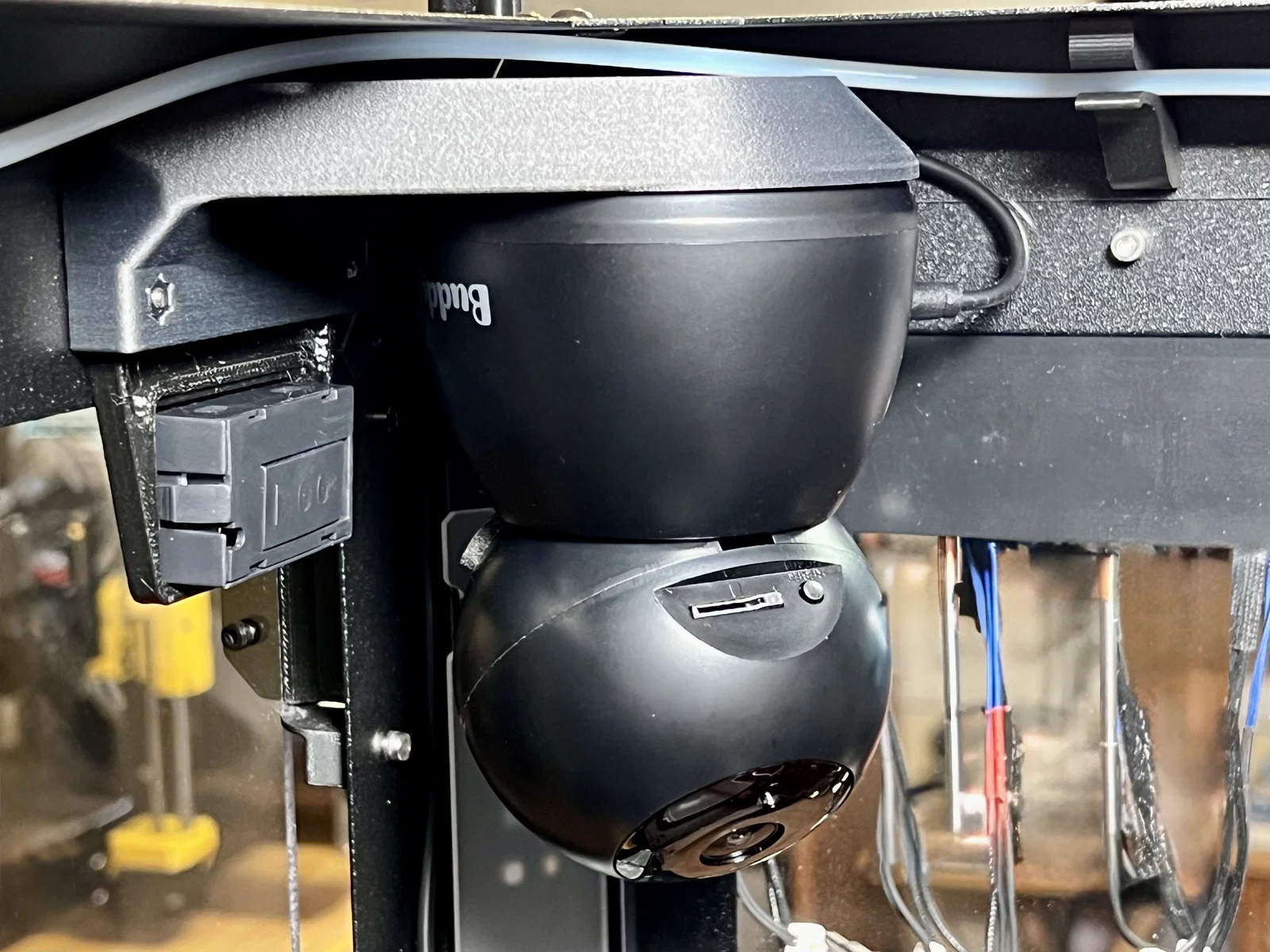

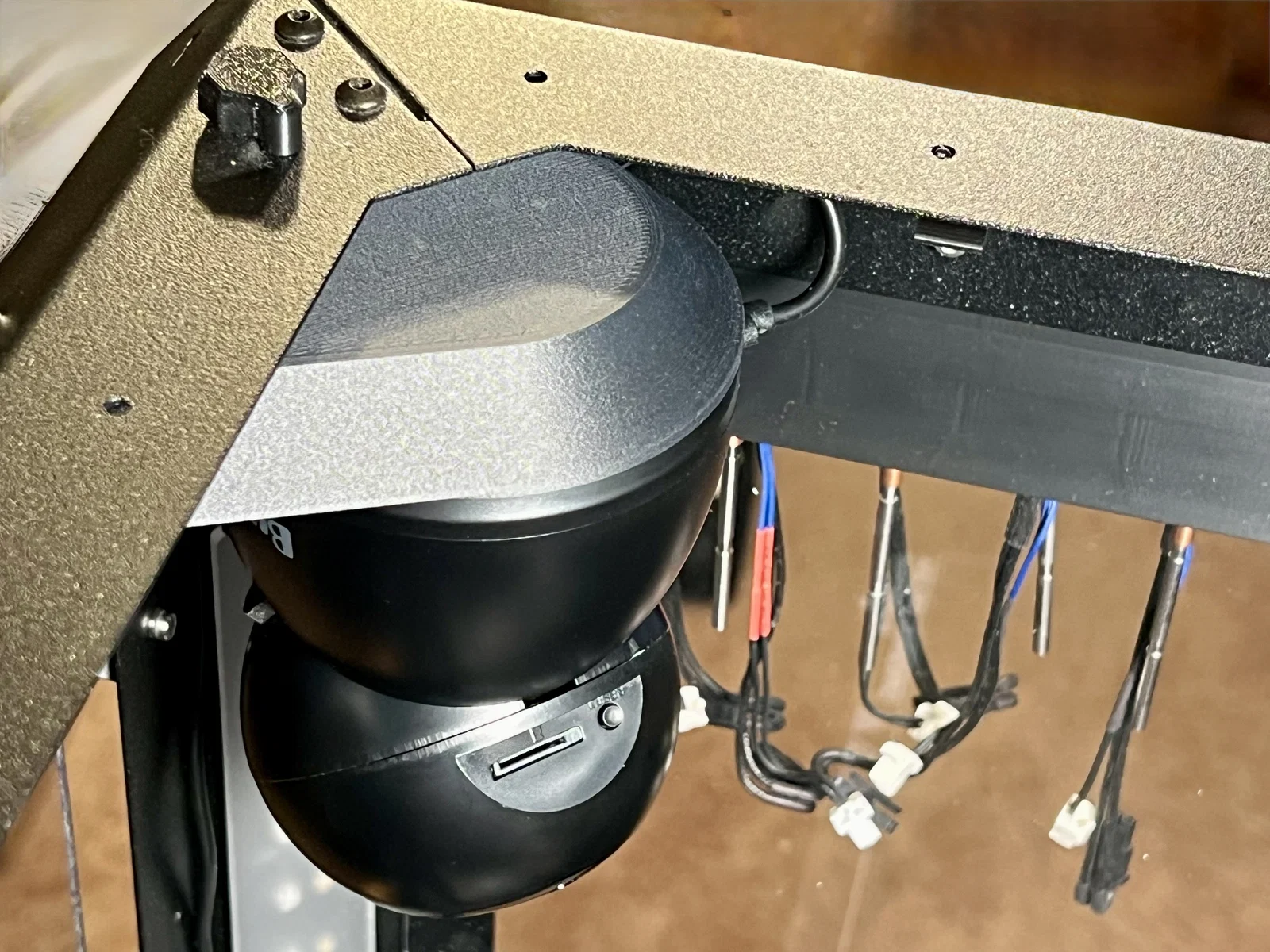

Bước 7: Gắn cụm linh kiện vào khung máy bằng một vít M3x10mm ở lỗ phía trên và hai vít M3x12mm ở các lỗ phía dưới.

Bước 8: Căn các khe trên camera Buddy3D với 2 lẫy trên ngàm, sau đó xoay camera 90 độ theo chiều kim đồng hồ để khóa chặt (tùy vào loại đầu cắm USB, có thể bạn cần cắm dây trước).

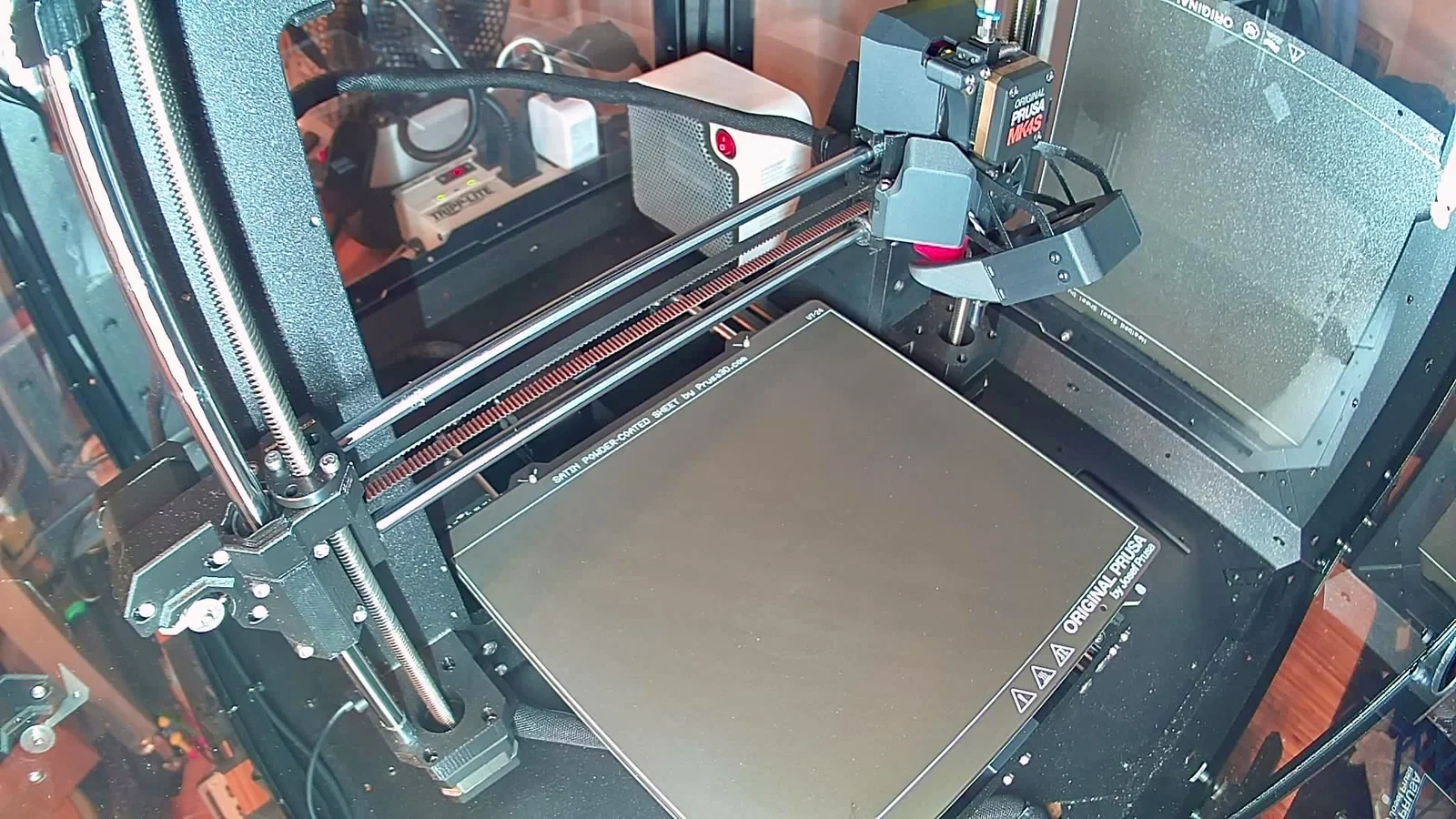

Bước 9: Vì camera được gắn ngược, bạn nhớ xoay chiều hình ảnh trong tab “Camera” trên PrusaConnect nhé.
