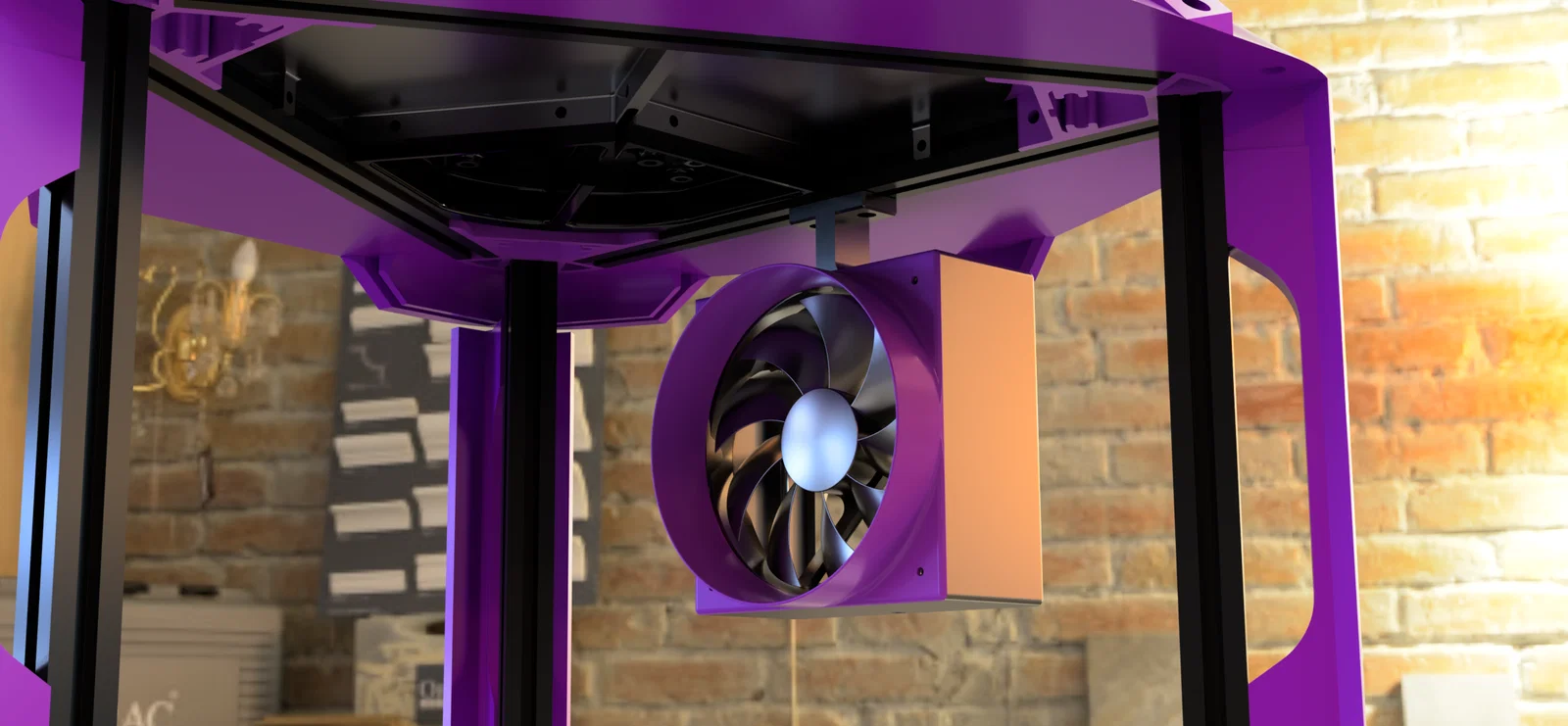

Bộ lọc không khí chủ động tích hợp cho máy in 3D

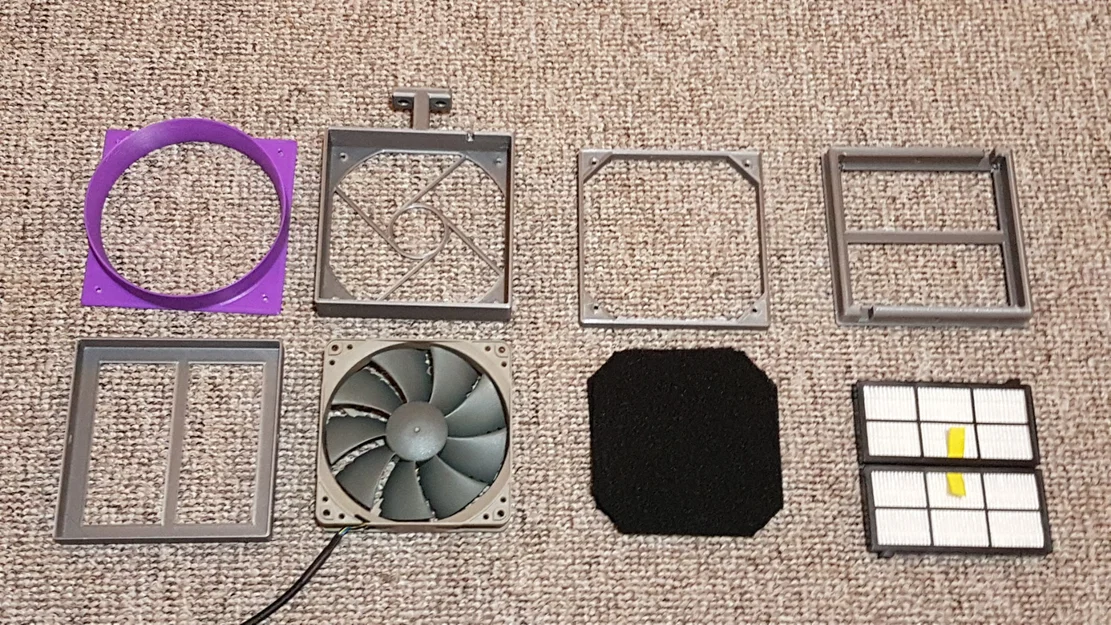

Mục tiêu của mình là tạo ra một bộ lọc hiệu quả dựa trên các loại lõi lọc có sẵn và giá rẻ trên thị trường hiện nay. Mình đã chọn những linh kiện sau:

• Một chiếc quạt êm ái và hiệu quả - lựa chọn đầu tiên là Noctua NF-P12 redux-1700 PWM

https://www.amazon.co.uk/gp/product/B07CG2PGY6/ref=ppx_yo_dt_b_asin_title_o02_s01?ie=UTF8&psc=1

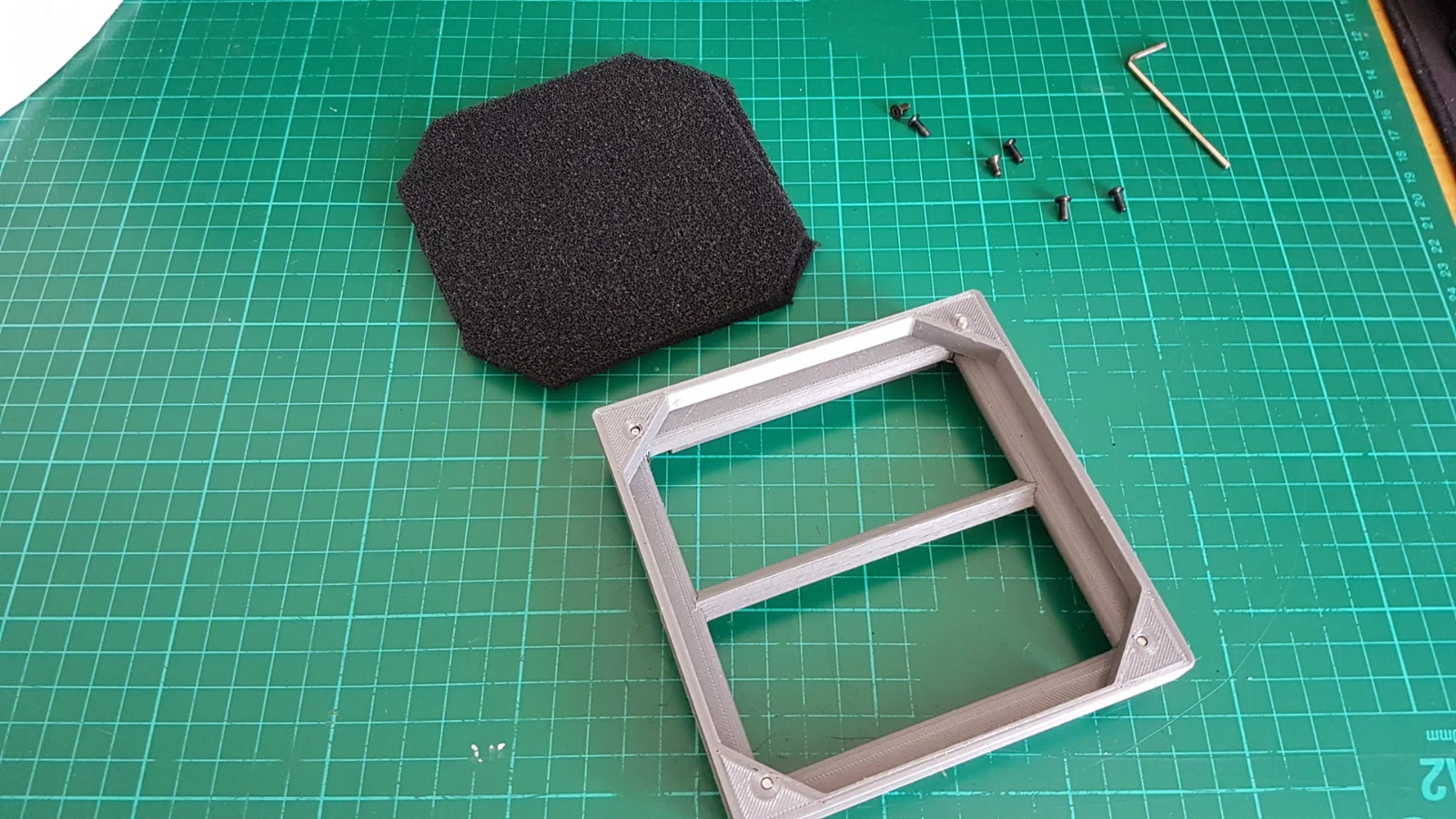

• Lõi lọc than hoạt tính - trên thị trường có rất nhiều loại, nhưng mình đã tìm được loại vừa khít với thiết kế này và quan trọng nhất là có độ bền cao với mức hao hụt tối thiểu sau khi cắt tỉa (vì chúng được sản xuất theo kích thước).

https://www.amazon.co.uk/gp/product/B07K9MN4QZ/ref=ppx_yo_dt_b_asin_title_o02_s01?ie=UTF8&psc=1

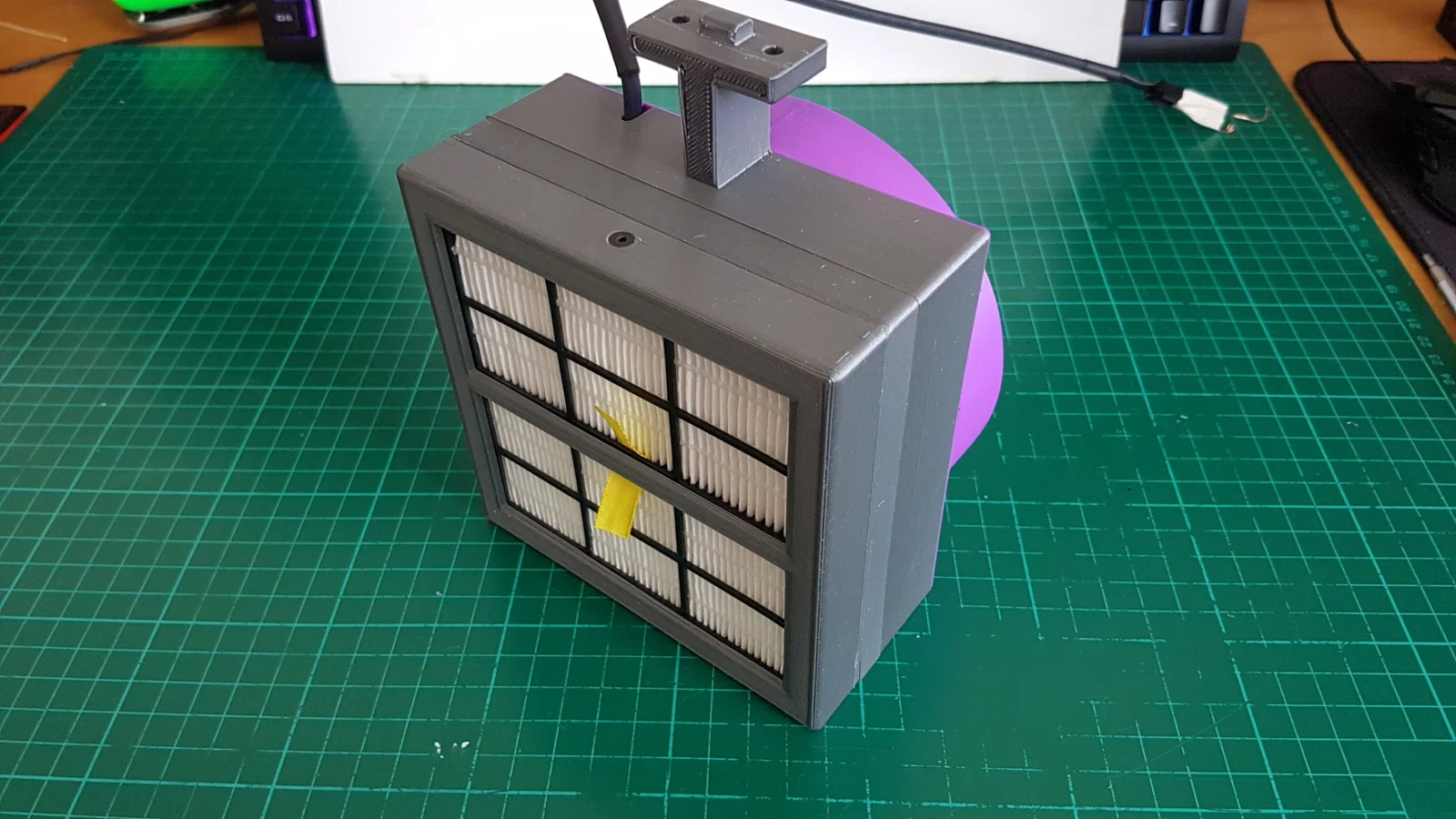

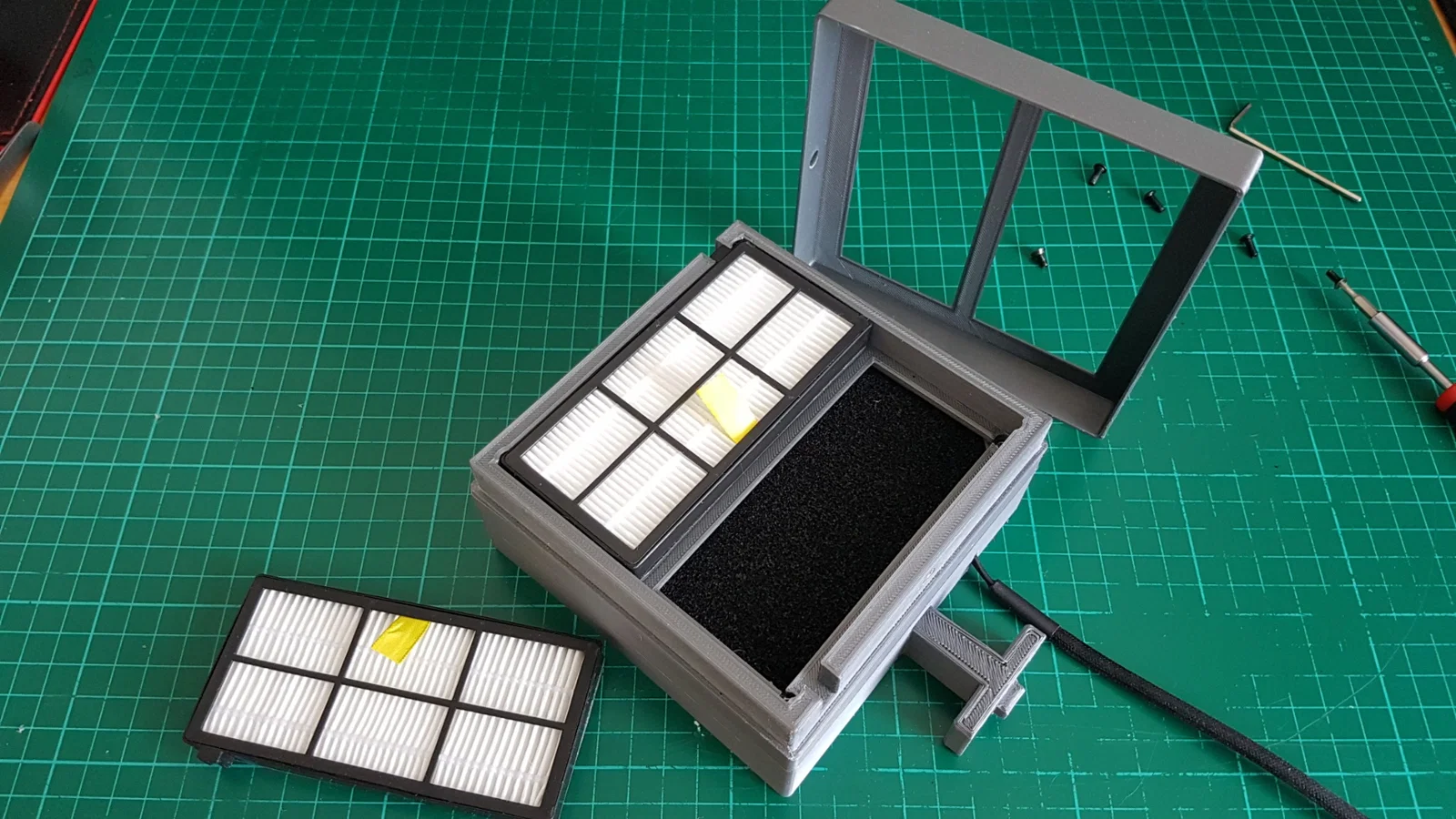

• Lõi lọc HEPA - Bạn có rất nhiều lựa chọn ở đây. Có thể bạn sẽ tìm thấy loại rẻ hơn tại các cửa hàng vì robot hút bụi tự chế đang trở nên rất phổ biến, đó là một hướng đi tốt cho chúng ta. Bạn cần loại tiêu chuẩn "iRobot Roomba 800".

https://www.amazon.co.uk/gp/product/B07JLKSNFL/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

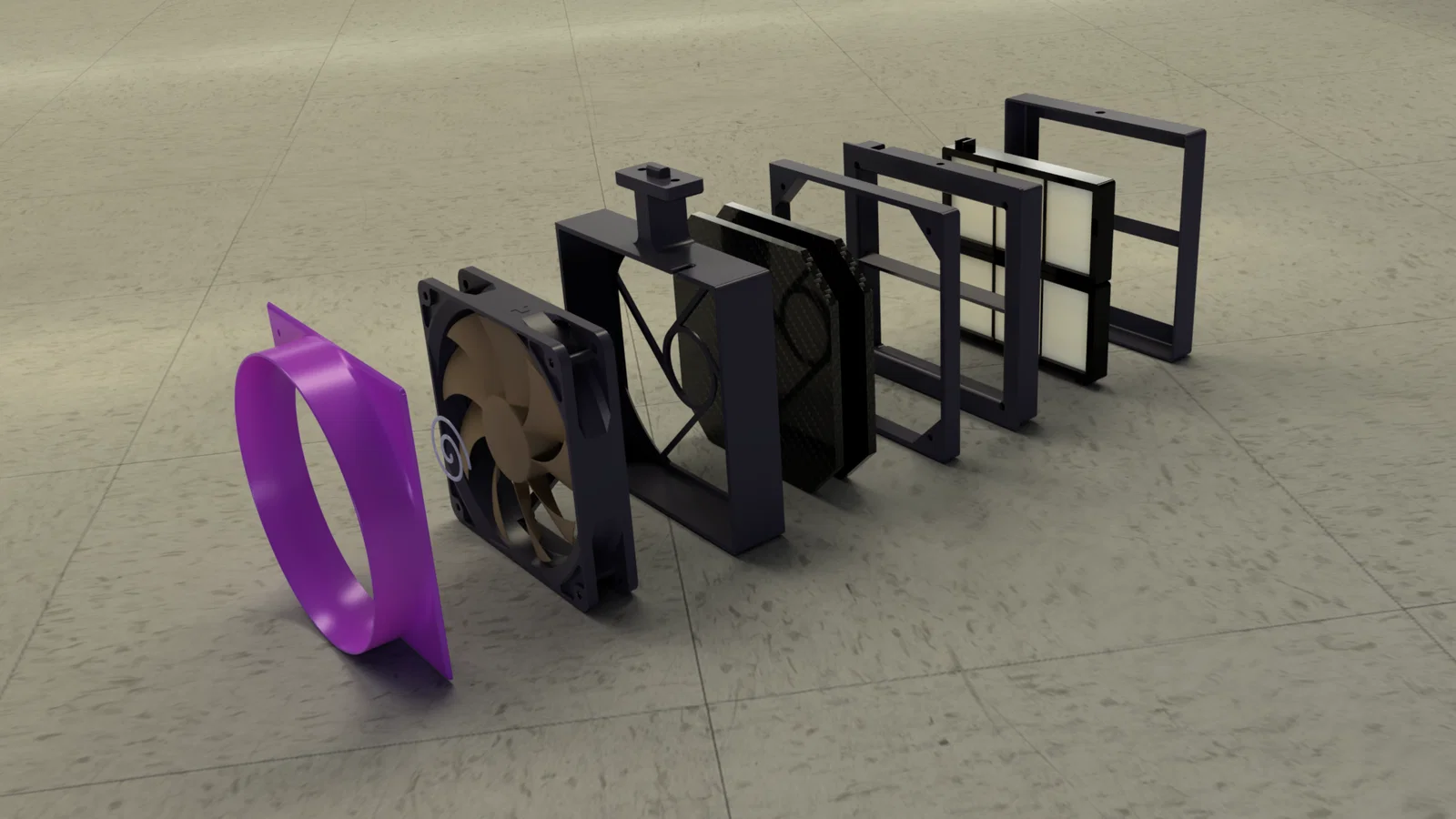

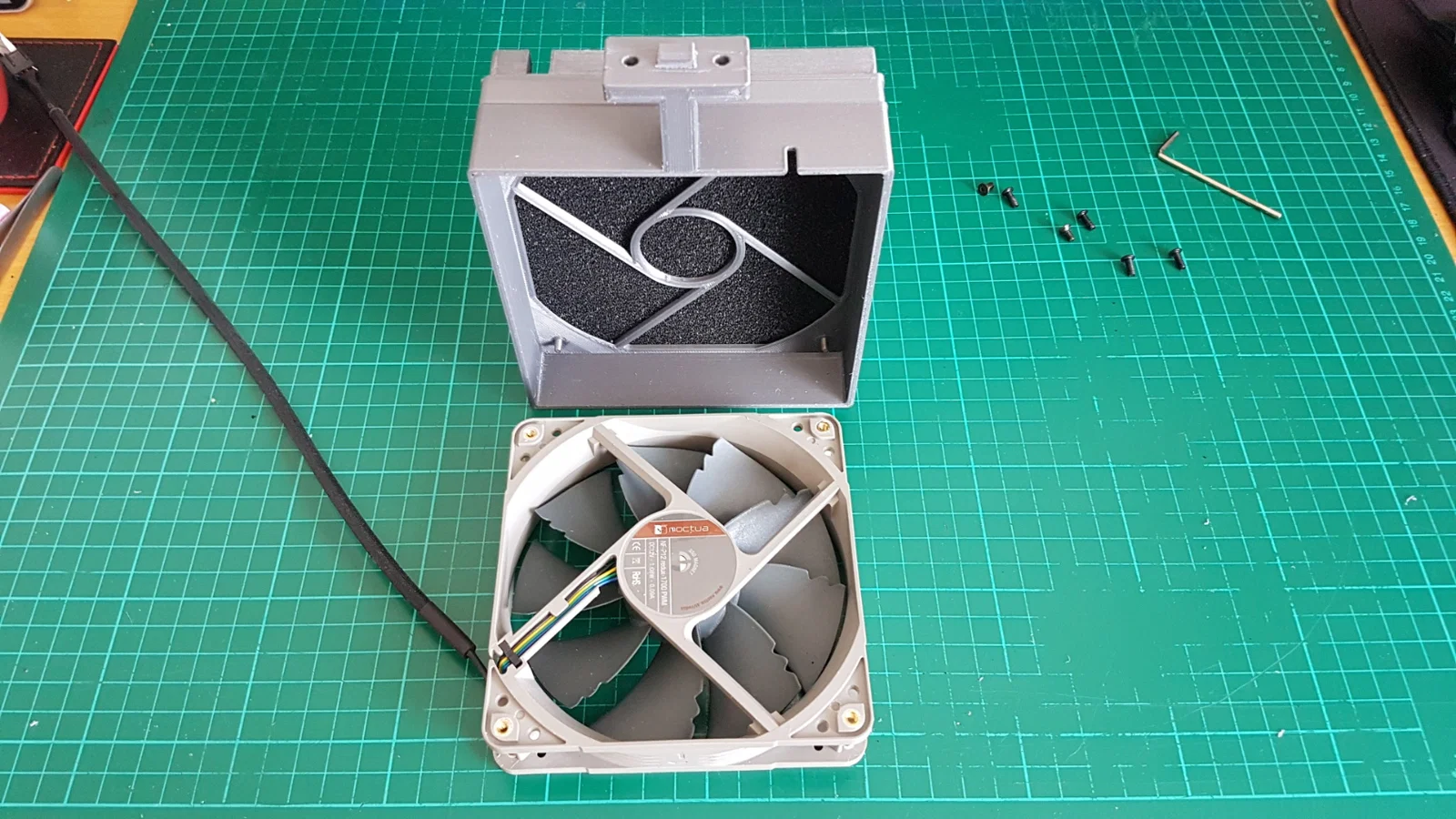

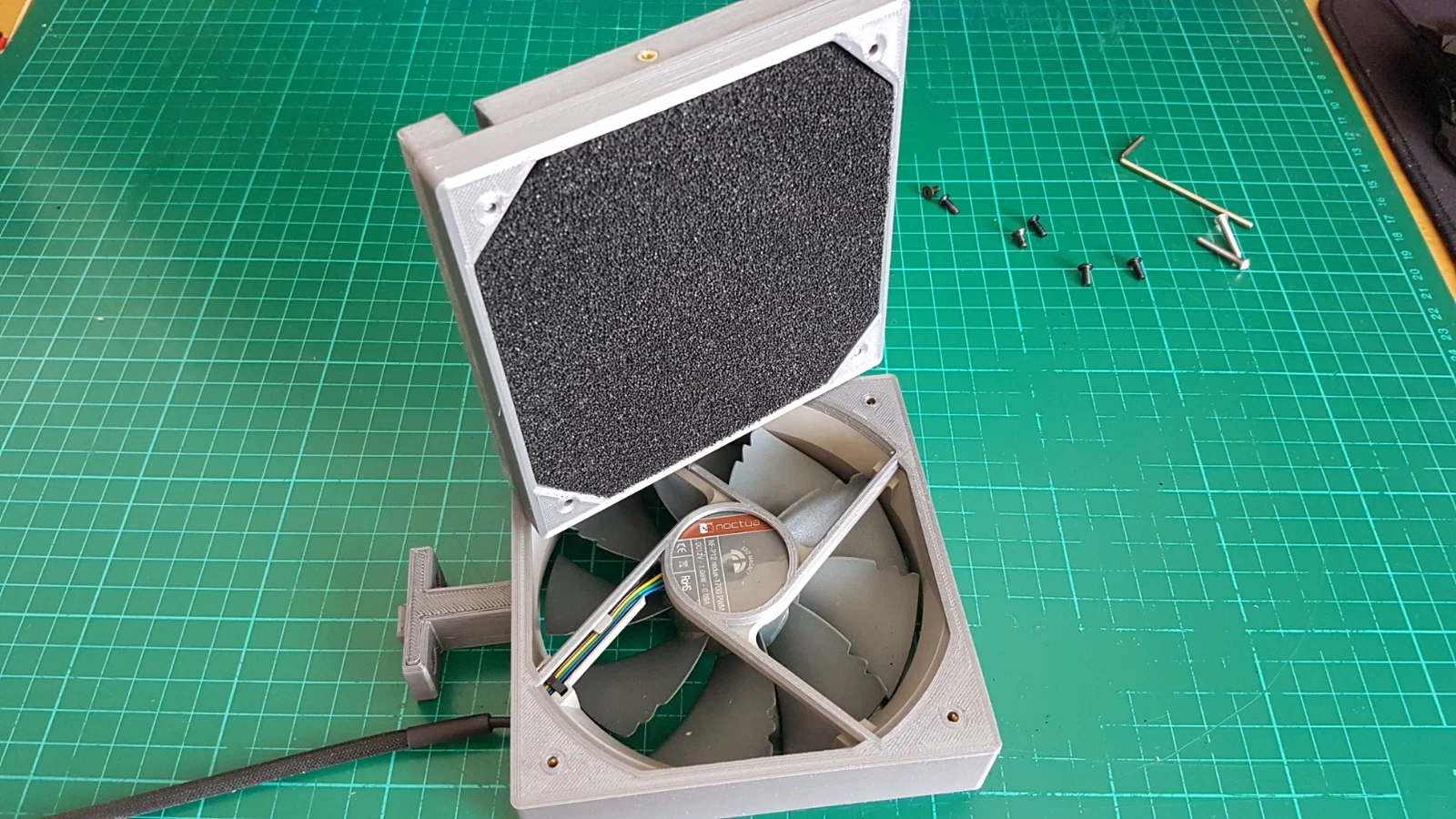

Quá trình lắp ráp bắt đầu với việc gắn các ốc tán (brass threaded inserts) M3x5x5 hoặc M3x5x6 vào các lỗ trên quạt hút. Đây là công đoạn quan trọng nhất. Toàn bộ phần vỏ sẽ nằm tựa trên các ốc tán này ở cả hai bên. Hãy làm theo thứ tự trong ảnh nhé.

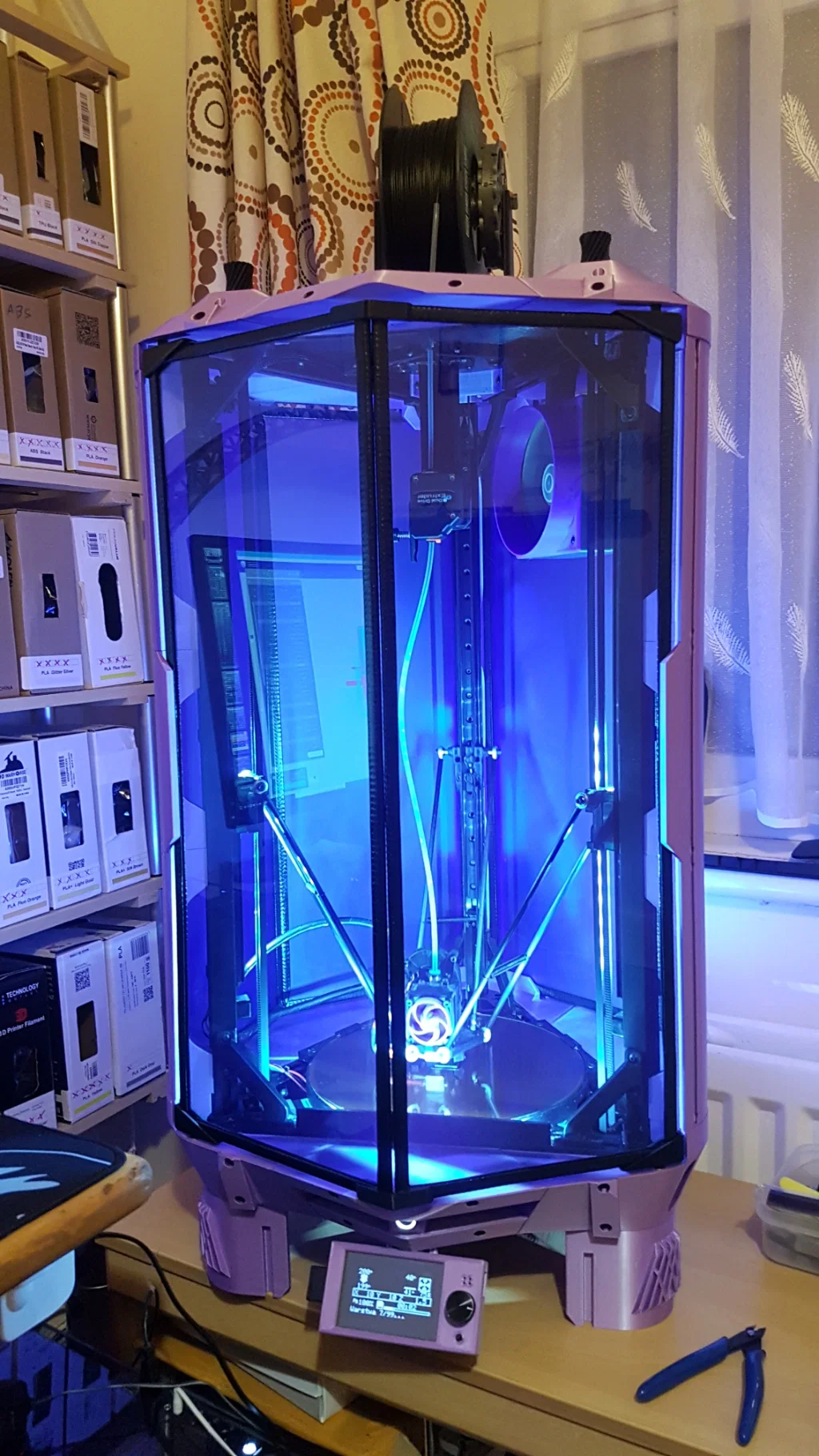

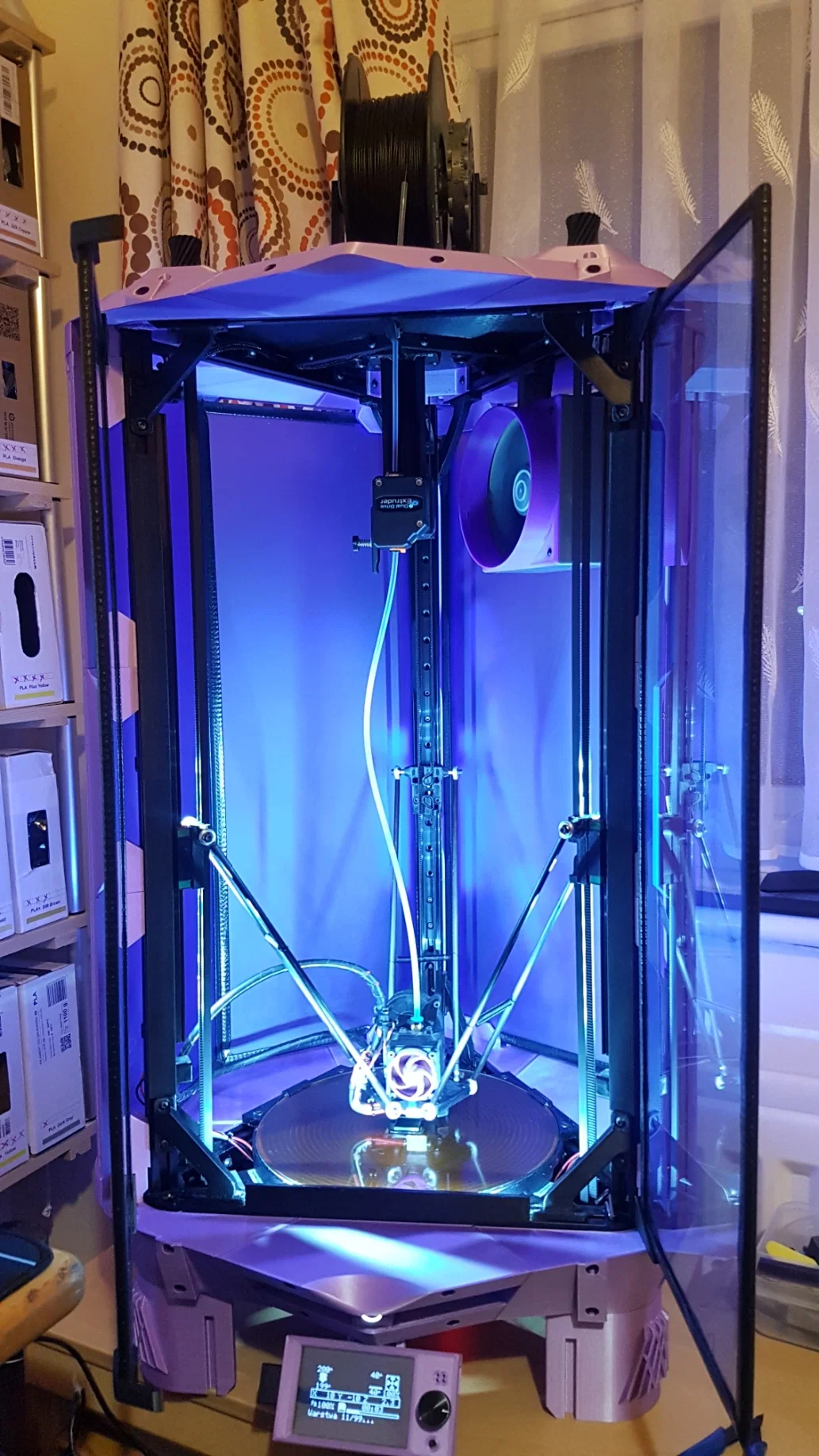

Đối với việc in, không có yêu cầu đặc biệt nào cả. Cứ in theo thiết lập quen thuộc của bạn thôi. Mình dùng infill 15%, độ dày lớp in 0.2mm, 3 lớp vỏ (walls) và tốc độ 80mm/s như cấu hình tiêu chuẩn trên dự án "Kossel on steroids" của mình.

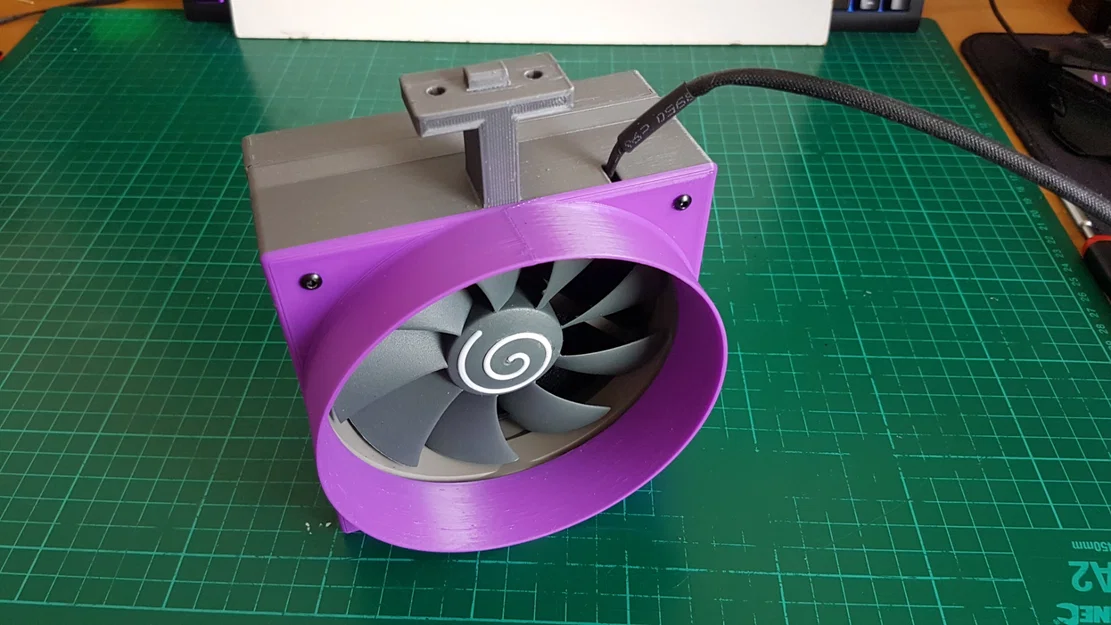

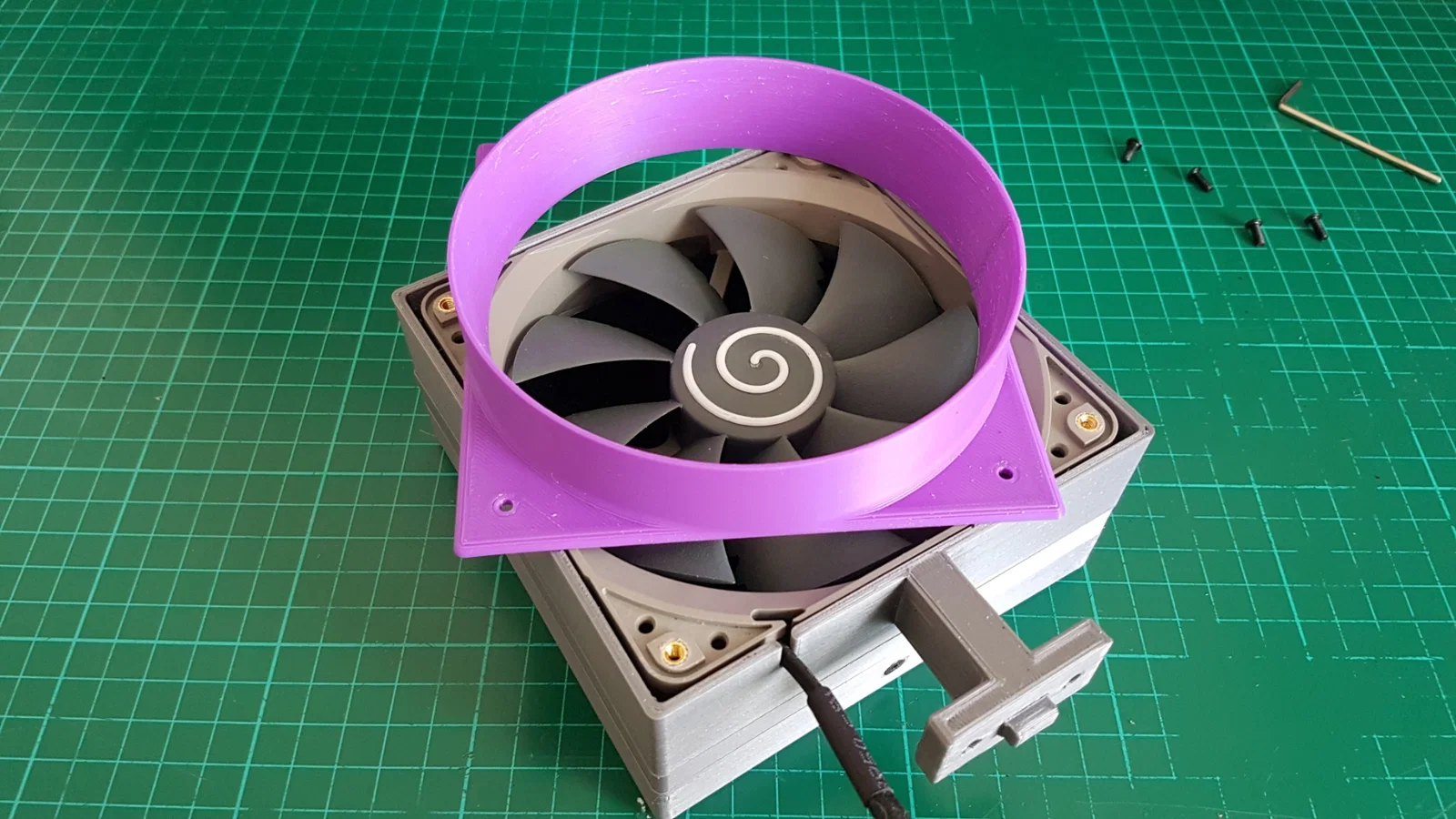

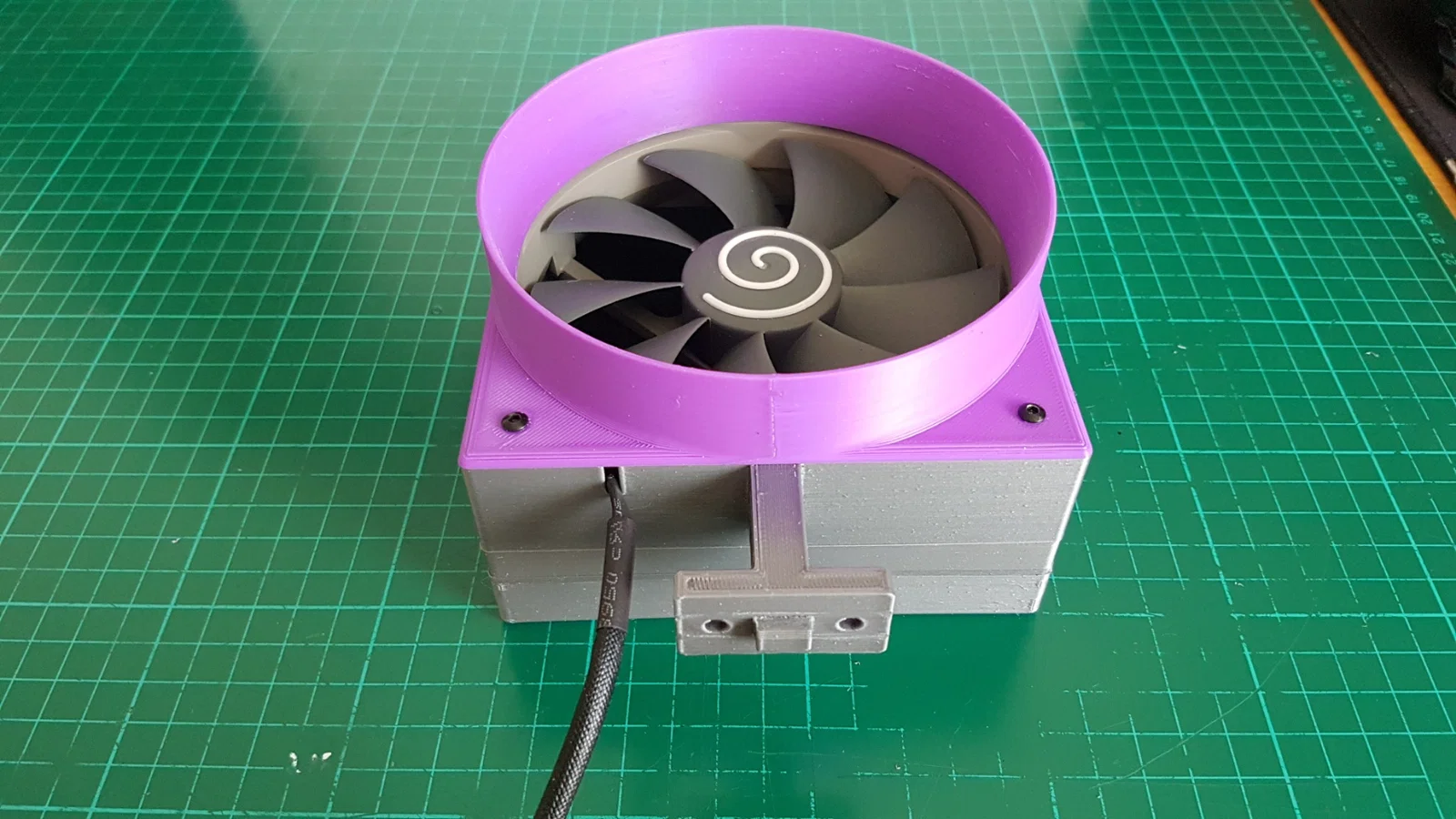

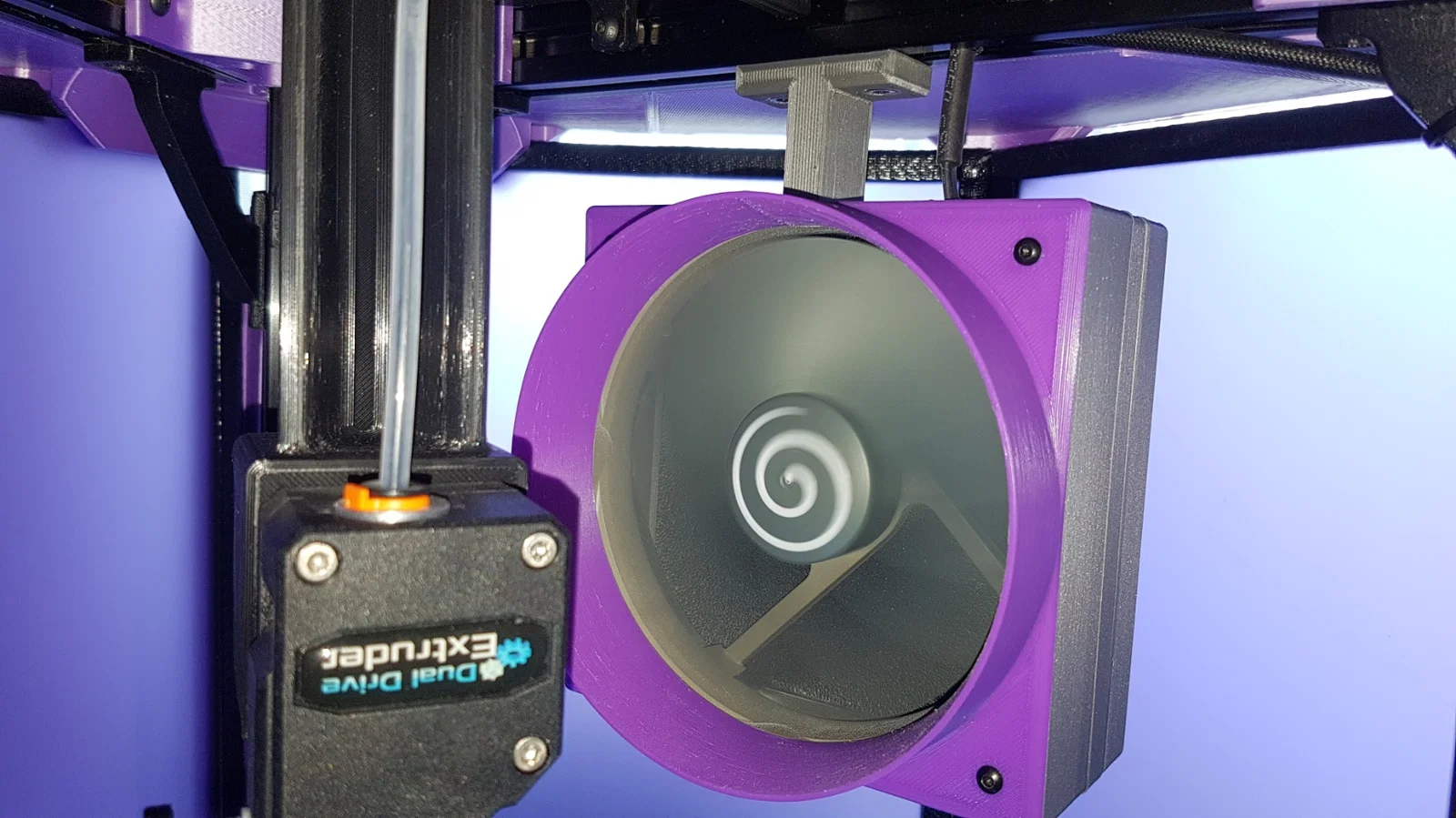

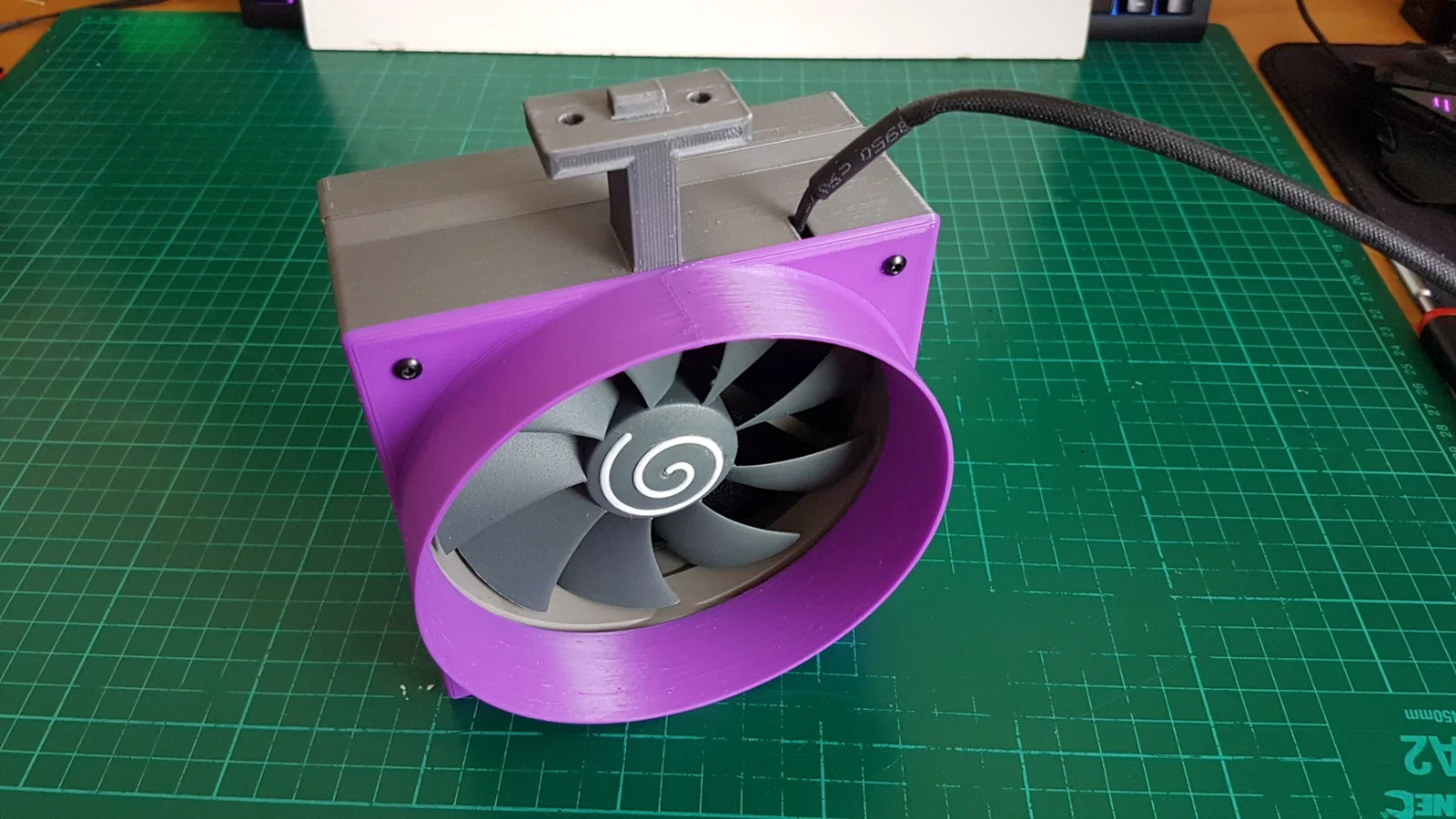

Phần khe hút gió phía trước không bắt buộc, nhưng nó giúp định hình luồng không khí vào một phần. Do sức cản từ lõi lọc, một phần không khí bị dội lại và luẩn quẩn phía trước cửa hút. Mình dùng vòng này để tăng hiệu suất lọc thêm vài %. Mình vẫn còn dư chỗ nên làm thôi, bạn thấy cần thì gắn nhé. Tương tự với hình xoắn ốc dán trên quạt, chắc là do mình hoài niệm về động cơ máy bay ngày xưa ấy mà... Haha...

Lưu ý cuối cùng - Đây là trải nghiệm cảm tính của cá nhân mình. Sau khi lắp bộ lọc, mình không còn ngửi thấy mùi nhựa ABS, TPU, Wood, ASA hay PLA nữa. Mọi thứ hoàn toàn biến mất khi quạt chạy 100%. Theo mình thì cách tốt nhất là kiểm tra hiệu quả khi bạn quay trở lại phòng in sau một lúc. Vì vậy, 1.700 vòng/phút là cấu hình tiêu chuẩn, lúc này quạt chỉ kêu rì rì rất nhỏ.

Bạn có thể gắn thêm cục giảm tốc (thực chất chỉ là một điện trở 100 Ohm nối tiếp) mà Noctua tặng kèm để giảm xuống còn khoảng 1.400 vòng/phút. Thường thì mức đó là đủ với mình rồi. Nhưng khi đó hiệu suất lọc giảm xuống còn 90% và tiếng ồn gần như bằng không.

Chúc các bạn in ấn vui vẻ ;)

Cập nhật - Để tăng hiệu suất, bạn có thể chỉ dùng lõi lọc than hoạt tính thôi. Mình đã thử và thấy vẫn rất ổn, đồng thời lực hút của quạt cũng mạnh hơn nhiều.
