Ngàm gắn quạt tản nhiệt cho Extruder của Creality K1

[Cập nhật ngày 13/10/2023] Có bạn nhắn tin báo file 3mf bị lỗi trên một số phần mềm cắt lớp (slicer), nên mình đã tải thêm phiên bản stl lên nhé.

Dòng máy K1 có một vấn đề khá phiền phức là khi in PLA hoặc các loại vật liệu nhiệt độ thấp khác mà đậy nắp máy, dây nhựa dễ bị thiếu dòng (under extrude) hoặc tắc nghẽn bên trong bộ đùn (extruder) do nhiệt độ cao làm biến dạng sợi nhựa (chỉ xảy ra nếu bạn dùng extruder v2 trở lên, vì bản v2 đã khắc phục lỗi bánh răng bị lệch, tìm hiểu thêm về extruder tại đây: mục 4a).

Đây là ví dụ về tình trạng biến dạng và tắc nghẽn bên trong extruder:

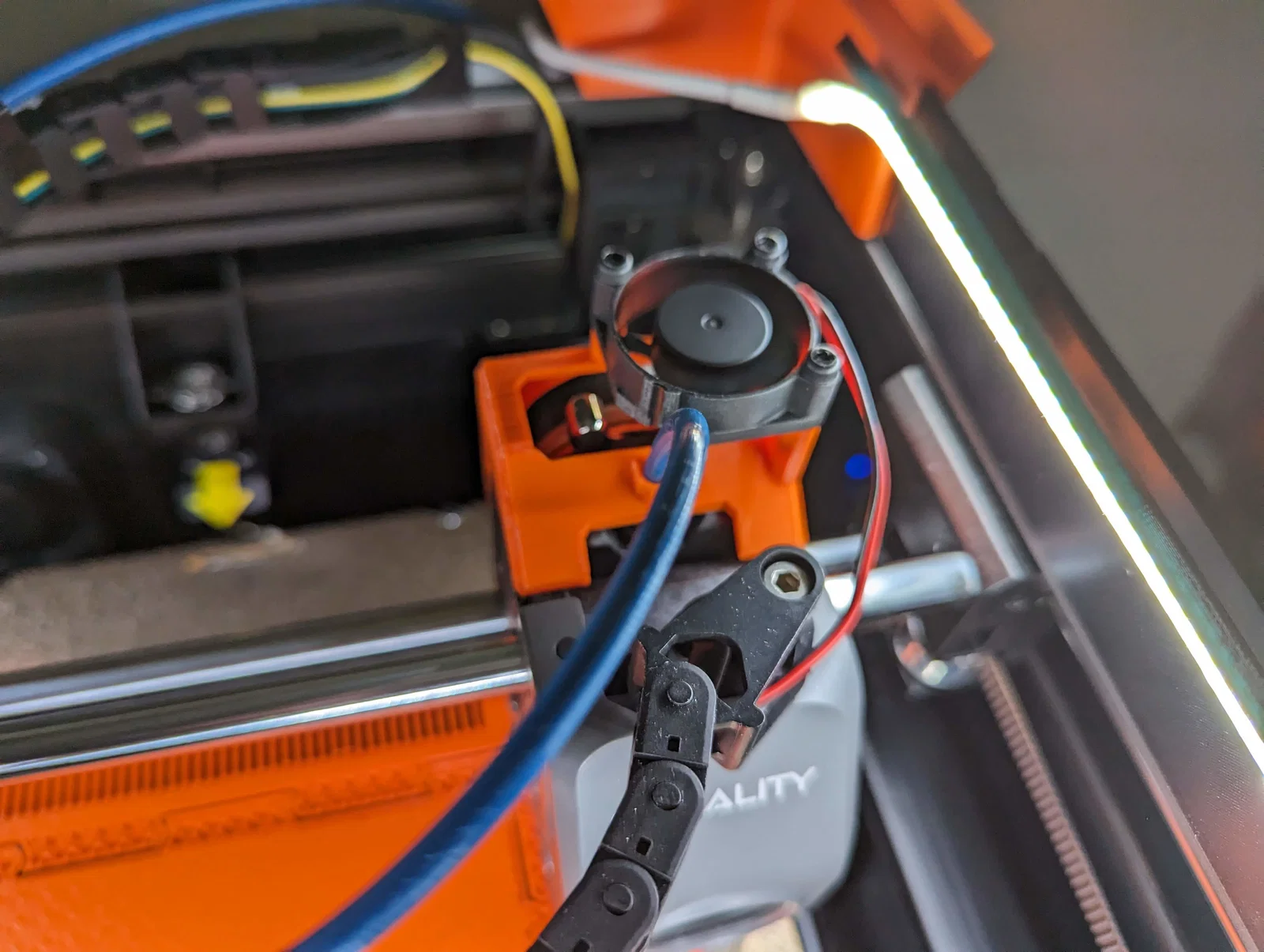

Mình đã hoàn thiện thiết kế ngàm gắn quạt này từ ngày 15/7 và đã test thử hơn một tháng, đến nay không hề bị thiếu dòng hay tắc nghẽn nữa. Giờ là lúc chia sẻ cho mọi người cùng dùng. Giải pháp của mình là đấu nối thêm quạt vào quạt phụ (auxiliary fan) có sẵn chứ không đấu vào đầu in (toolhead). Vì quạt phụ là 18W còn quạt 3010 mình thêm vào chỉ 1.7W, nên board mạch vẫn đủ công suất để tải thêm quạt này.

Cách hoạt động:

Để hoàn thành bản mod này, bạn cần chuẩn bị:

1.) 3 ốc M3x12

2.) 2 vòng đệm M3 (khuyên dùng loại 1mm)

3.) 1 quạt 3010 24V (khuyên dùng loại 16000rpm)

4.) Bộ nâng nắp máy K1 (bất kỳ loại nào trên Printables đều được, mình có thiết kế )

5.) Một ít dây điện

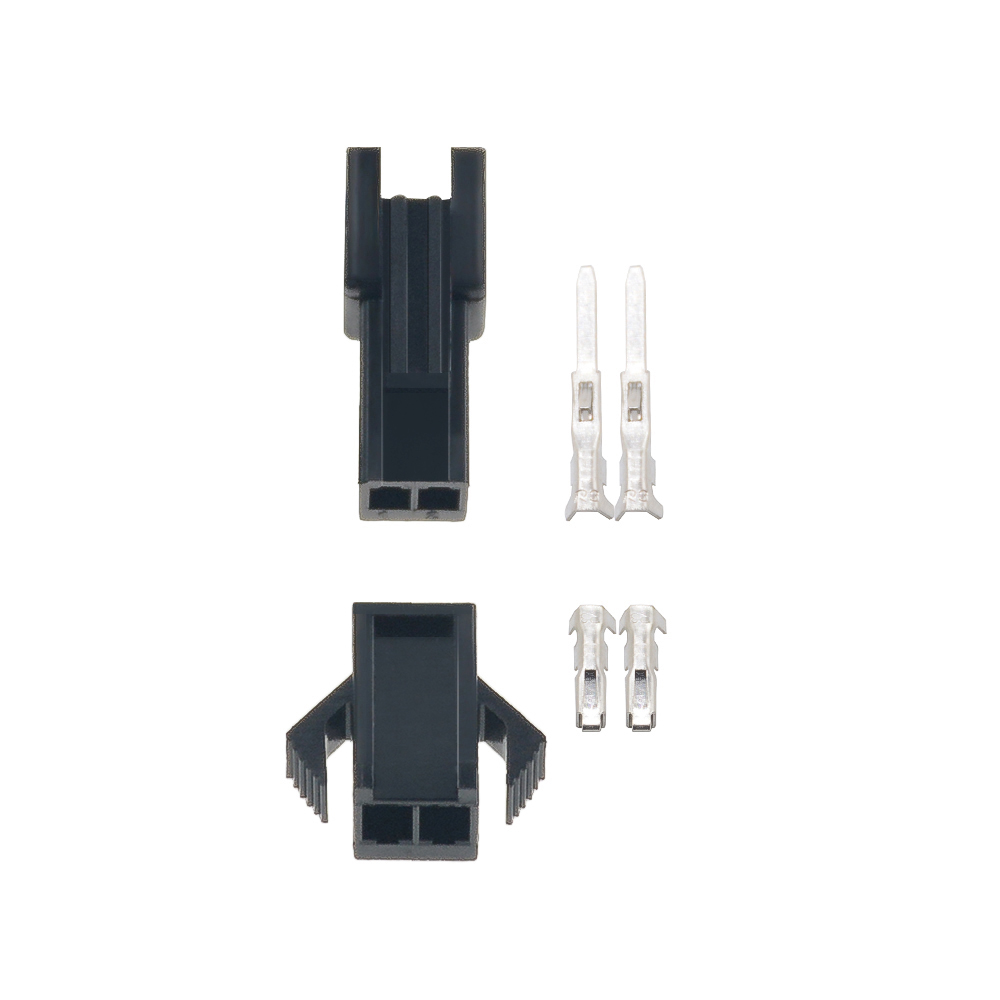

6.) 3 cặp đầu nối SM2.54

Các bước thực hiện:

1.) In phần ngàm, tạo ren (hoặc cứ dùng ốc kim loại siết mạnh vào cũng được).

2.) Cắt bỏ một góc của quạt 3010.

3.) Chèn các vòng đệm vào giữa motor và extruder để tạo khe hở cho gió thổi xuống.

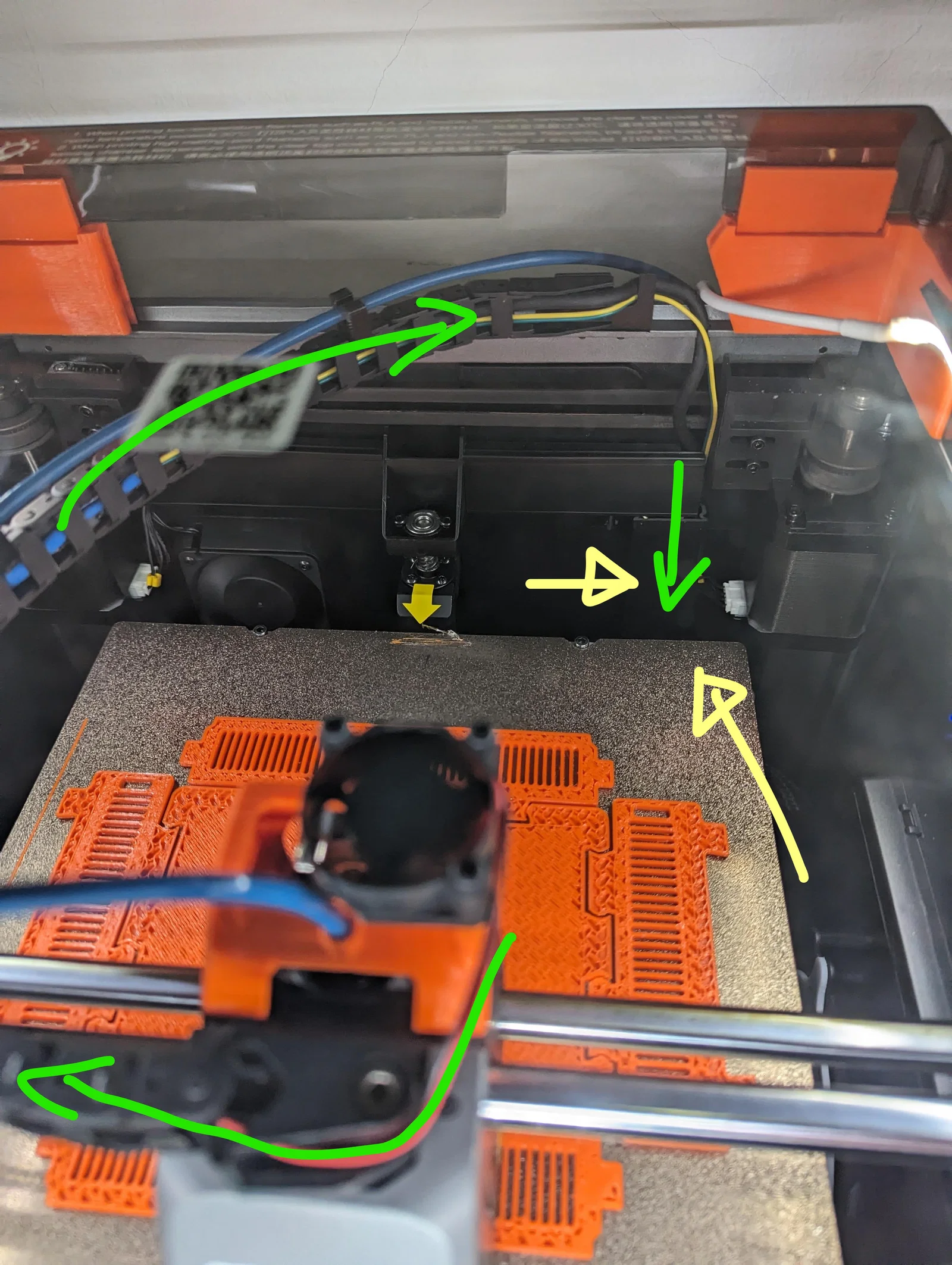

4.) Đi dây theo mũi tên màu xanh lá.

5.) Mũi tên màu vàng chỉ cáp quạt phụ (aux fan) có sẵn, bạn có thể mở ống bọc nhựa để đấu nối vào đó.

Nếu bạn không biết bấm đầu cos SM2.54, có thể đặt mua quạt đã có sẵn đầu nối SM2.54, sau đó mua thêm cáp chia chữ Y SM2.54 là xong.

Ngoài ra, bạn cũng không cần dùng khóa ống extruder đâu. Mẫu mình thiết kế kèm theo file vẫn hơi khó dùng, mình đã bỏ khóa ống Capricorn 2 tuần nay mà vẫn chạy tốt.

Nếu bạn muốn làm nắp máy dạng bản lề có gắn thêm đèn LED như trong video, đây là bản remix mình đã thực hiện. Các loại nắp khác sẽ không dùng được vì sẽ bị cấn quạt, không đủ khoảng trống chiều cao đâu nhé.
