Cáp tháo lắp nhanh cho màn hình MK4 LCD

Những thứ bạn cần chuẩn bị

• 2x M3x10
• 4x M3x16 (kiểu nằm ngang) hoặc M3x20 (kiểu thẳng đứng)
• 6x Đai ốc lục giác M3
• 2x Vòng đệm M3
• 85cm cáp dẹt IDC ≥24 sợi 28AWG khoảng cách 1.27mm (đoạn 65cm & 20cm) [3365/24]
• 20cm dây tiếp địa vàng-xanh 16AWG [link]
• 1x Đầu nối đực D-Sub 25 chân gắn trên cáp IDC [L17DBFRA25P]
• 1x Đầu nối cái D-Sub 25 chân gắn trên cáp IDC [L17DBFRA25S]
• 2x Đầu nối TE Connectivity Micro-MaTch 24 chân [2-215083-4] (tùy chọn)
• 1x Đầu nối nhanh FASTON 250 gắn vít M3 [60465-2]
• 1x Đầu nối nhanh FASTON 250 gắn cáp [5-160506-2]
• 1x Đầu cốt tròn gắn vít M3 [160344-2]

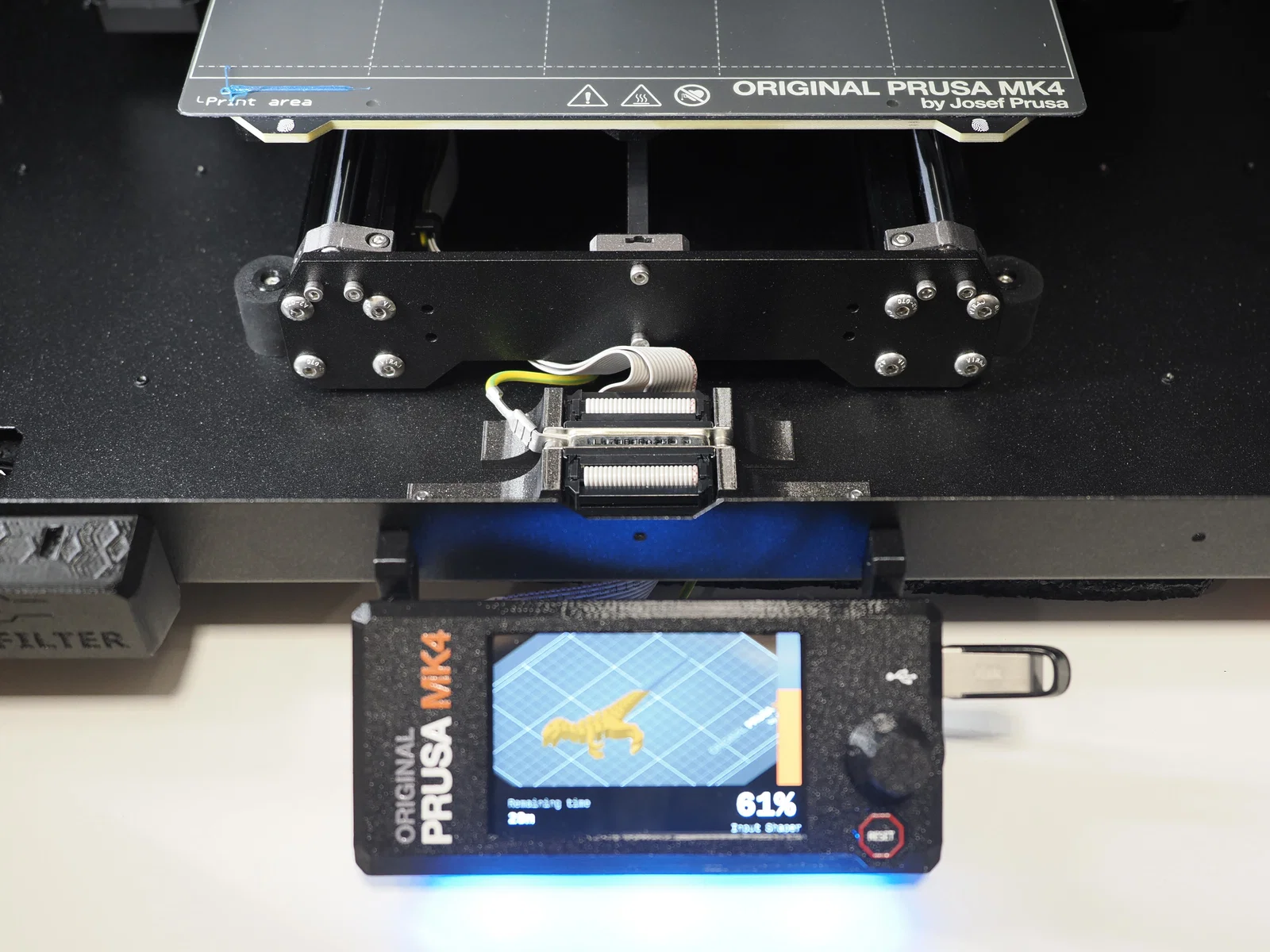

Có hai phiên bản - nằm ngang và thẳng đứng. Mình khuyên dùng loại nằm ngang vì trông rất gọn gàng. Nếu bạn cần dùng lỗ cáp trung tâm của hộp máy cho các bản mod khác, thì luôn có sẵn kiểu thẳng đứng. Nên in các mô hình nằm nghiêng để cạnh cong trông đẹp nhất. Hướng dẫn bên dưới áp dụng cho cả hai vì công việc chính là làm cáp.

Bạn thường có thể tìm thấy cáp IDC giá rẻ hơn ở các cửa hàng địa phương. Nếu có sẵn cáp ổ cứng ATA cũ - đây là dịp hoàn hảo để tận dụng chúng. Đầu nối Micro-MaTch 24 chân là tùy chọn, tùy vào việc bạn có muốn cắt cáp LCD hiện tại của mình không (có thể mua dự phòng tại: https://www.prusa3d.com/en/product/xlcd-cable/) và tháo đầu nối từ đó ra.

Bắt đầu làm cáp thôi

(Ảnh bị thiếu đầu nối nhanh gắn vít và đầu nối Micro-MaTch thứ hai, xin lỗi nhé!)

Cáp LCD - Hộp máy (Enclosure)

Bắt đầu bằng việc cắt bỏ các sợi thừa khỏi cáp dẹt nếu có nhiều hơn 24 sợi. Sau đó cắt thành đoạn ~20cm (đủ dùng nếu bạn muốn di chuyển màn hình LCD sang bên cạnh khi lắp đặt màn hình Octoprint gần đó).

Tìm chân số 1 trên đầu nối đực D-Sub và đảm bảo sợi màu đỏ đi qua đó, để chân cuối cùng không kết nối.

Cáp nên được luồn vào đầu nối từ phía rộng hơn.

Bấm cáp (dùng ê tô sẽ dễ hơn), bẻ cáp theo hướng ngược lại và lắp vỏ bảo vệ vào.

Lấy đầu nối Micro-MaTch và chèn cáp từ phía bên trái, khi tab nhô ra nằm ở phía trên và hướng về phía bạn. Sợi màu đỏ nên được kết nối với chân trên cùng. Sau đó bấm đầu nối.

(Nếu bạn chọn cách tháo từ cáp cũ - hãy cắt cáp ngay sát đầu nối, cẩn thận mở các lẫy ở hai bên đầu nối và gỡ bỏ phần cáp còn thừa.)

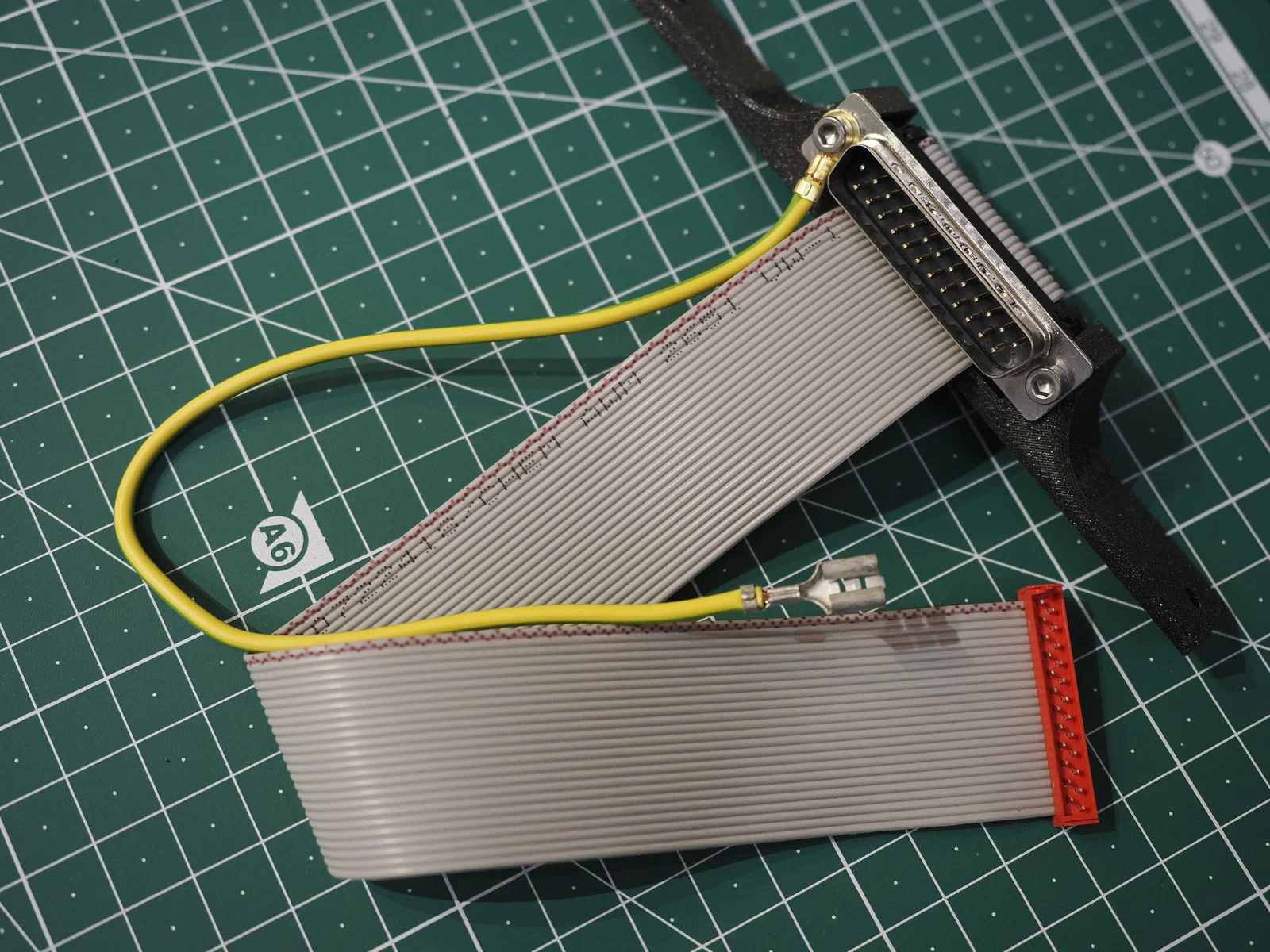

Cắt khoảng 20cm dây tiếp địa, bấm đầu nối nhanh FASTON vào một đầu và đầu cốt tròn vào đầu còn lại.

Luồn cáp dẹt xuống dưới đầu nối và gắn cả hai cáp vào giá đỡ trước đã in 3D bằng vít M3x16 và đai ốc M3.

Cáp Hộp máy - bo mạch xBuddy

Cắt cáp dẹt thành đoạn ~65cm. Độ dài này đủ để luồn qua khung máy in và còn dư một chút ở phía trước. (Nếu bạn đã cắt cáp LCD thì cứ dùng nguyên như vậy.)

Tìm chân số 1 trên đầu nối cái D-Sub - nó nằm ở phía đối diện so với đầu nối đực, đảm bảo sợi màu đỏ đi qua đó, để chân cuối không kết nối. Cáp nên luồn vào từ phía rộng hơn.

Bạn tạo cáp theo cách tương tự nhưng theo chiều ngược lại, để khi kết nối hai đầu lại với nhau, sợi màu đỏ luôn nằm cùng một bên và chân cuối không kết nối nằm ở phía đối diện.

Bấm đầu nối và lắp vỏ bảo vệ.

Gắn cáp và đầu nối nhanh gắn vít vào giá đỡ sau đã in 3D bằng vít M3x16 và đai ốc M3.

Lấy đầu nối Micro-MaTch và bấm vào đầu kia của cáp với định hướng tương tự như trước - sợi màu đỏ của cáp nên nằm gần tab của đầu nối. (Nếu bạn đã cắt cáp LCD của mình thì bỏ qua bước này, vì bạn đã có đầu nối sẵn trên đó rồi.)

Kết nối hai đầu nối D-Sub lại và kiểm tra xem sợi màu đỏ và lỗ chân thứ 25 có nằm cùng một phía không, sau đó kiểm tra kết nối bằng đồng hồ vạn năng.

Khi dùng đồng hồ vạn năng, hãy chuyển sang chế độ đo điện trở (chế độ tiếng bíp).

Đặt cả hai đầu nối Micro-MaTch cùng hướng và kiểm tra xem có kết nối (điện trở bằng 0) giữa mỗi chân tương ứng hay không.

Đồng thời kiểm tra kết nối giữa đầu nối tiếp địa và đầu nối được bắt vít vào D-Sub.

Mình không chịu trách nhiệm cho bất kỳ sự cố nào xảy ra khi tự làm cáp, đặc biệt nếu bạn bỏ qua các bước kiểm tra trên.

Lắp ráp hoàn thiện

Tháo hai vít M3x4 gần lỗ cáp LCD trong hộp máy và vặn vít M3x10 vào lại.

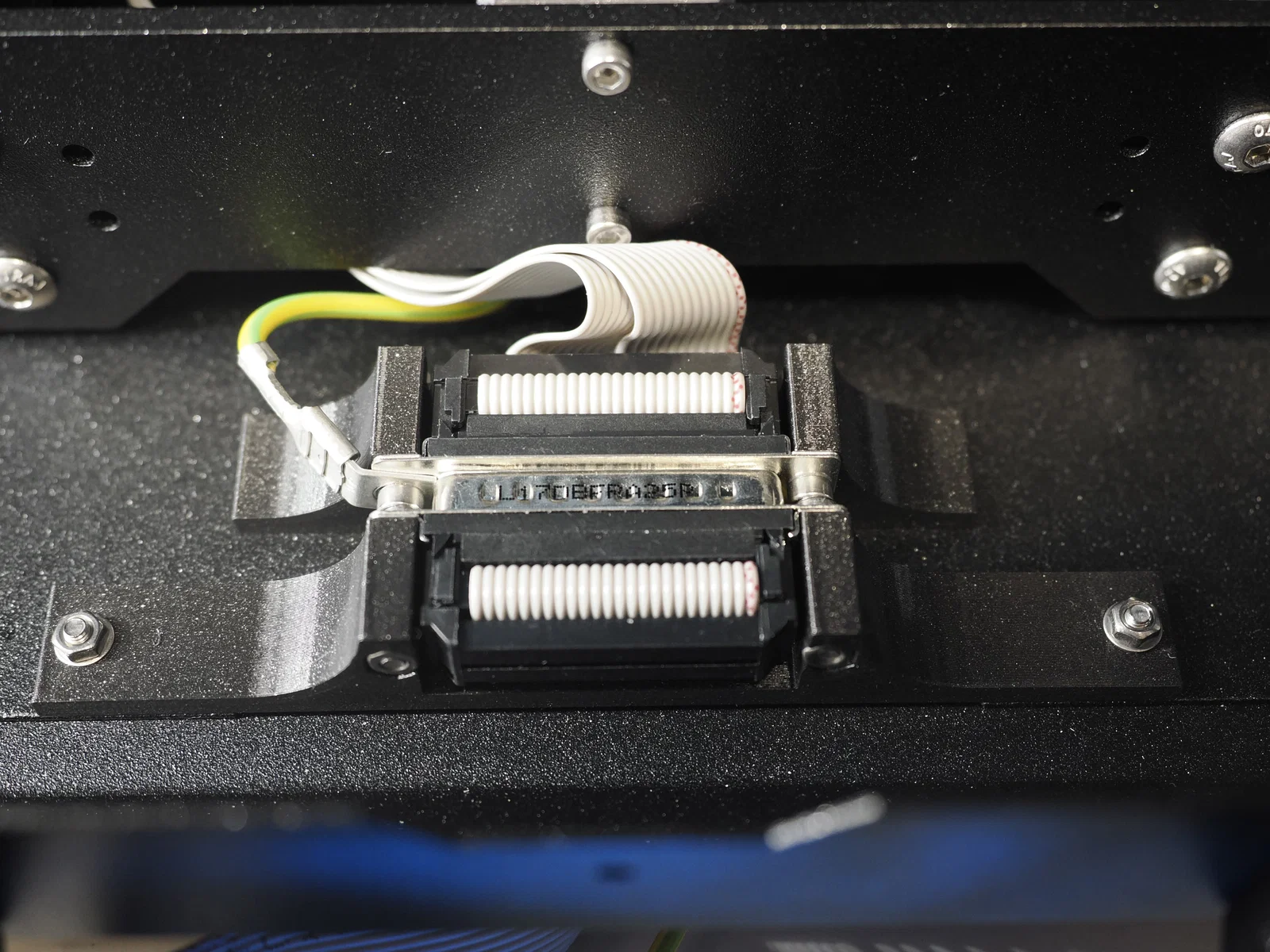

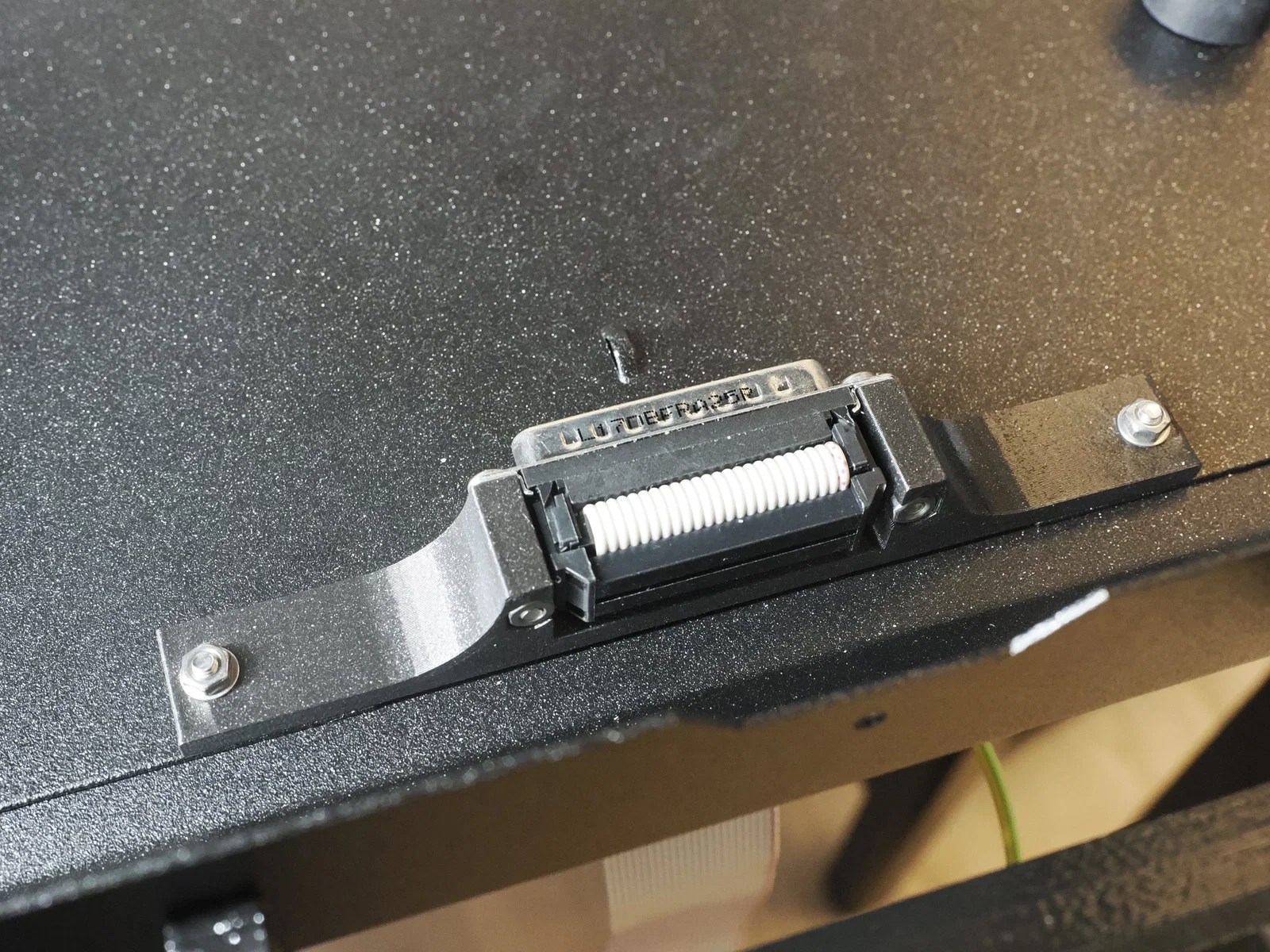

Luồn cáp LCD mới qua lỗ trong hộp máy và đặt giá đỡ xuyên qua các vít nhô ra. Đặt hai vòng đệm M3 vào và siết chặt đai ốc lục giác ở trên.

Nếu bạn đã làm cáp mới cho bo mạch xBuddy ở bước trước, hãy cẩn thận tách cáp dẹt ở giữa để có hai đoạn cáp 12 sợi giống như cáp LCD cũ. Luồn cáp qua khung máy in (theo hướng dẫn lắp ráp).

Kết nối dây tiếp địa từ máy in vào đầu nối được bắt vít trên D-Sub.

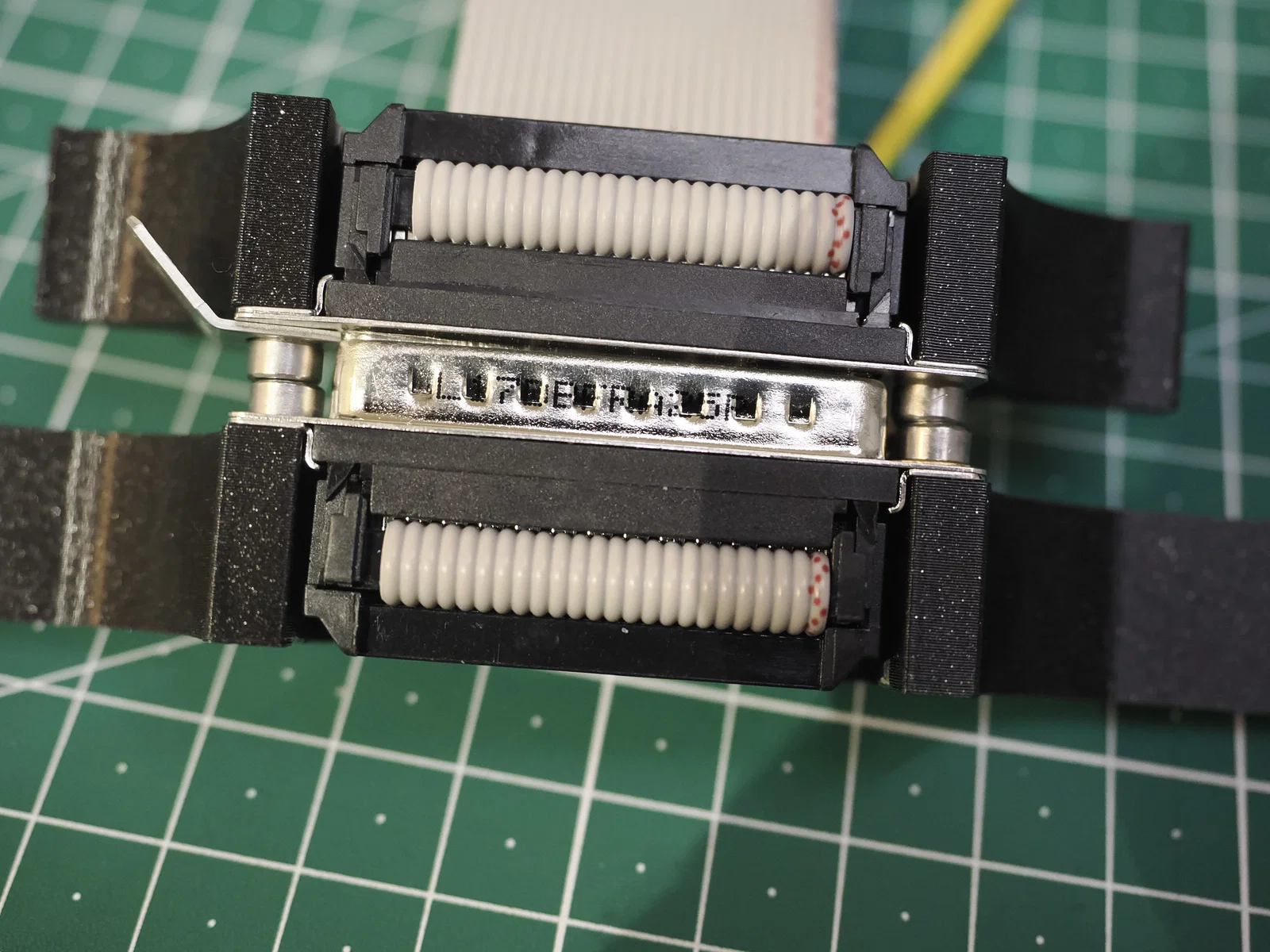

Kết nối hai đầu nối D-Sub lại với nhau (khi vỏ kim loại chạm nhau, tiếp địa cũng sẽ được kết nối).

Chúc mừng! Bạn đã hoàn thành việc lắp cáp tháo lắp nhanh.
