Dụng cụ đo độ Offset của bánh xe (Wheel Offset Measurement Tool)
Dụng cụ đo độ offset cho hub 5x4.5, hỗ trợ đo mâm đường kính lên đến 26 inch, chiều rộng 15 inch và biên độ offset +/- 50mm. Hỗ trợ đắc lực cho việc tùy chỉnh mâm lốp để tránh cạ gầm.
Mô tả

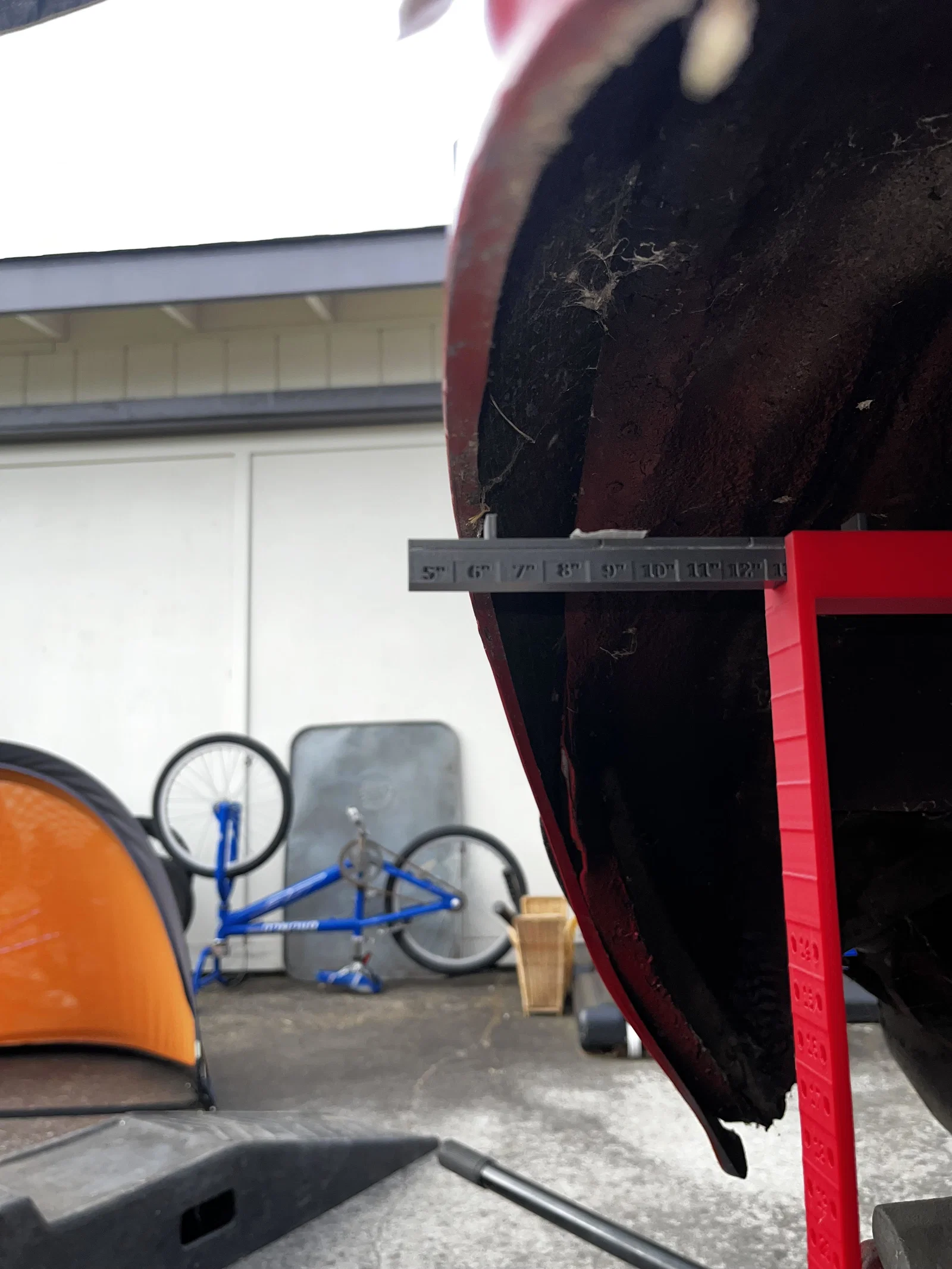

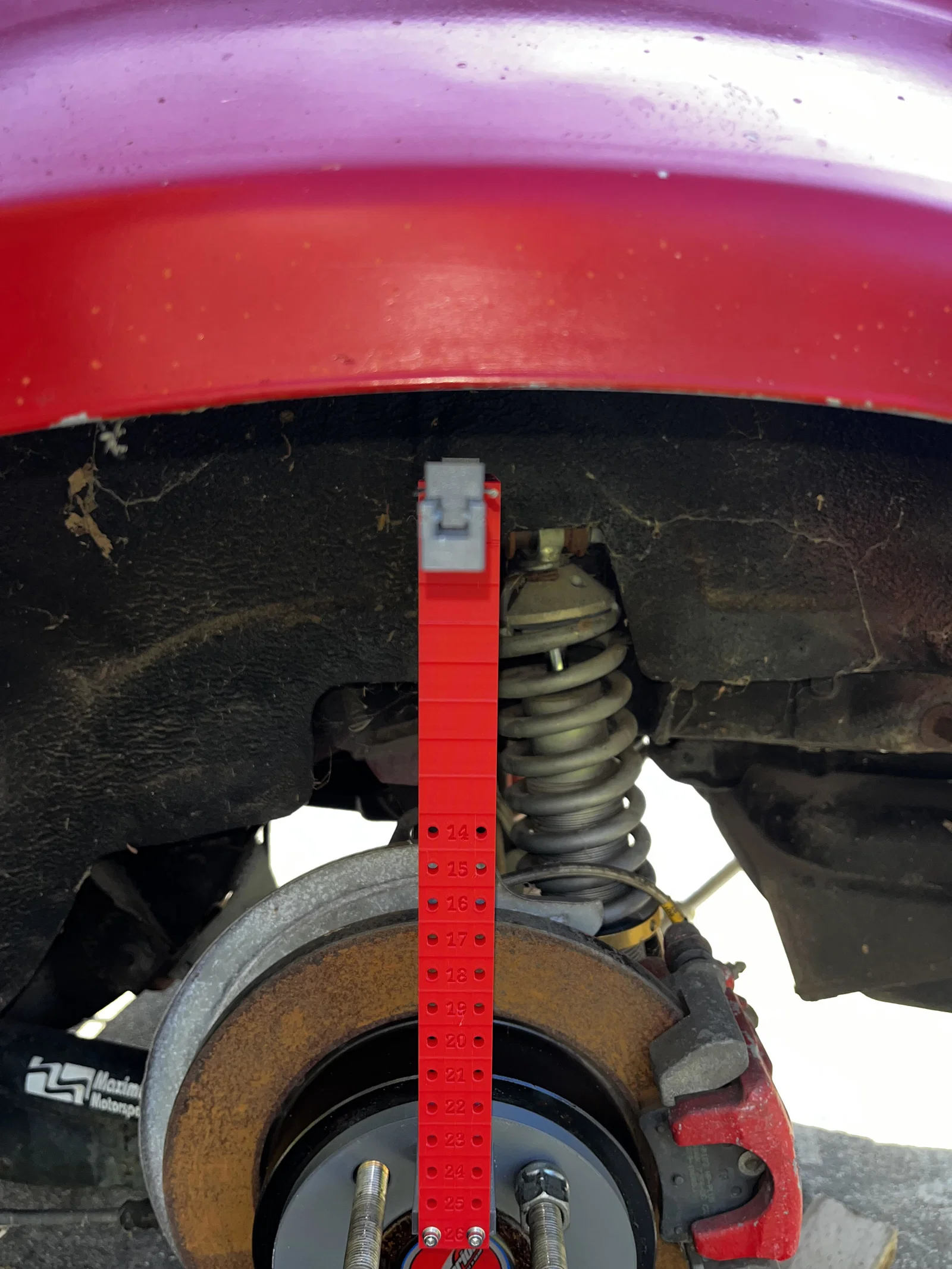

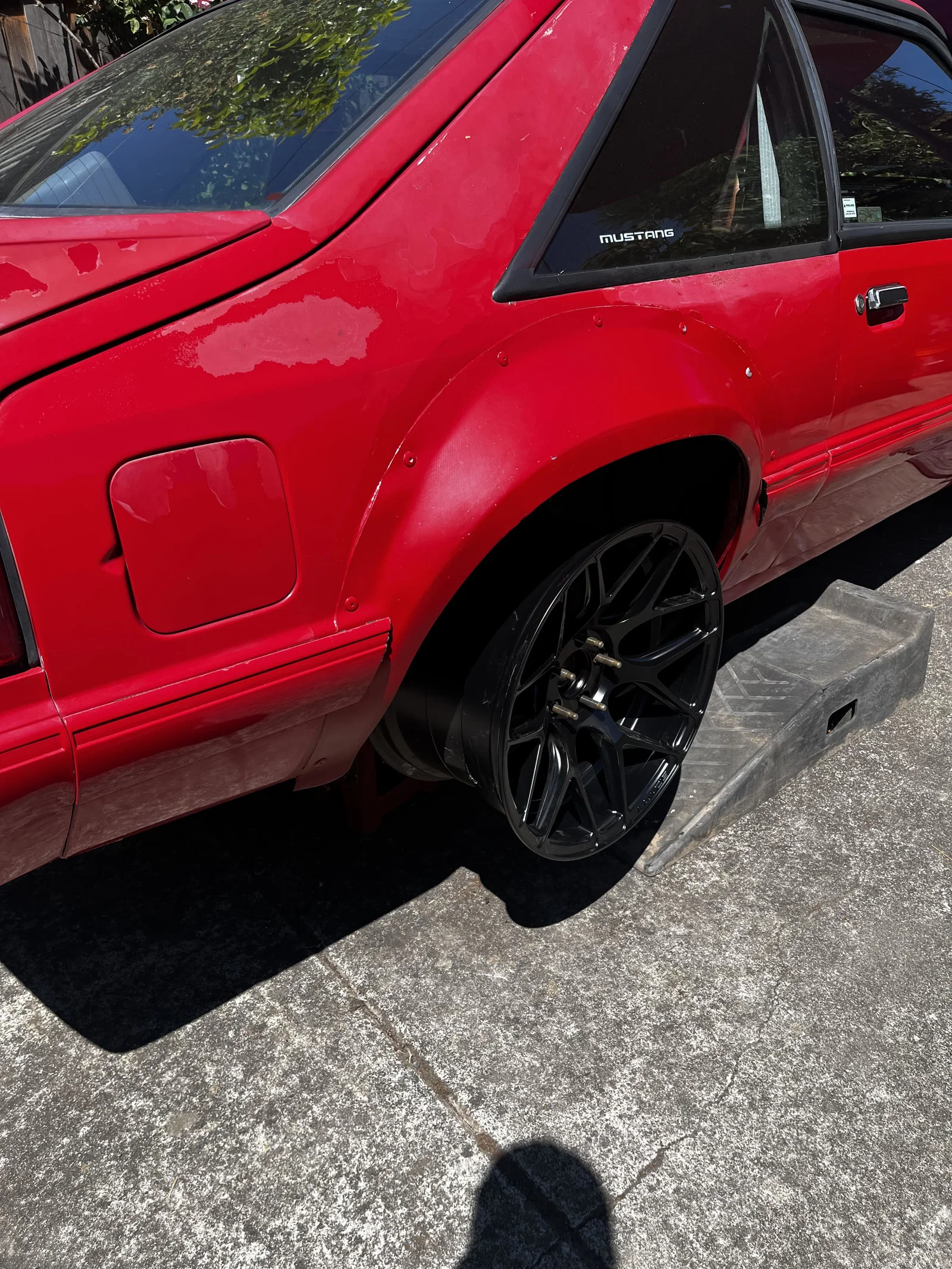

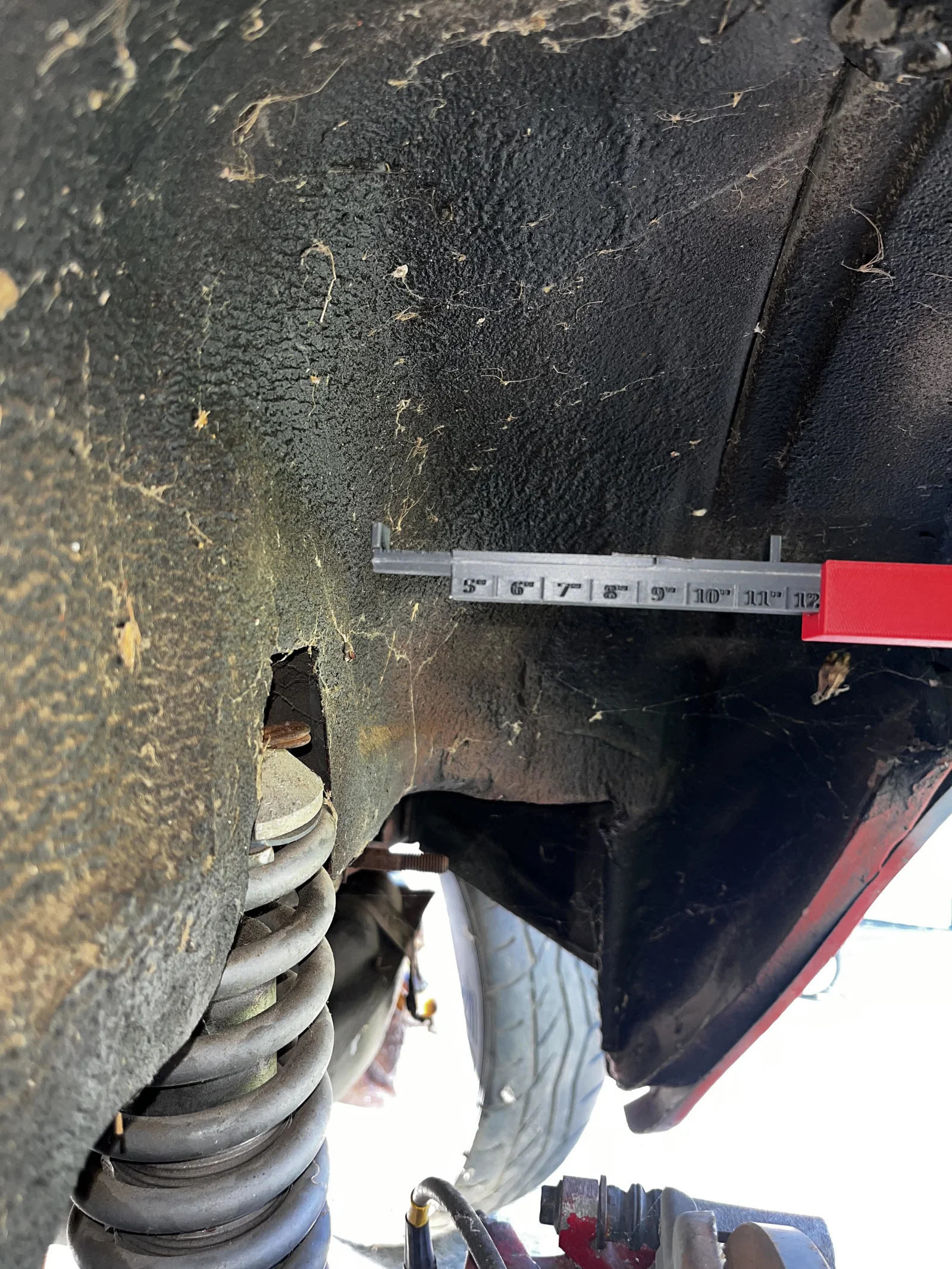

Dụng cụ này được mình dùng trên chiếc Foxbody Mustang để tính toán độ offset cần thiết cho mâm và lốp sau khi đã lắp thêm vè chắn bùn (fender flares). Mình đã đo thử với mâm 18x10.5 inch và lốp 315/30 (kích thước 25.5x12.5 inch). Dụng cụ này có khả năng kiểm tra số đo offset ở cả phía trong và phía ngoài để xem có bị cạ hay va chạm không.
Cánh tay đo đường kính (diameter arm) vừa khít khi đặt chéo trên bàn in của máy MK4, vẫn in được nhé.
Mình đã kết nối cánh tay đo đường kính vào phần hub bằng ốc lục giác chìm M3 và tán nhiệt (heat set inserts).
