Vỏ hộp Info Orbs - Dành cho ESP32
Đây là mẫu vỏ hộp được thiết kế riêng cho dự án Info Orbs phiên bản DIY sử dụng ESP32. Tài liệu đi kèm hướng dẫn chi tiết các loại ốc vít cần thiết và cập nhật mới nhất cho phần mặt trước để tối ưu hóa khả năng chắn sáng cho thiết bị.
Mô tả
Vỏ hộp dành cho Info Orbs.
Lưu ý: Mẫu vỏ hộp này được thiết kế cho phiên bản DIY (sử dụng ESP32) và không dùng cho phiên bản PCB chính thức!
Bạn cần chuẩn bị:

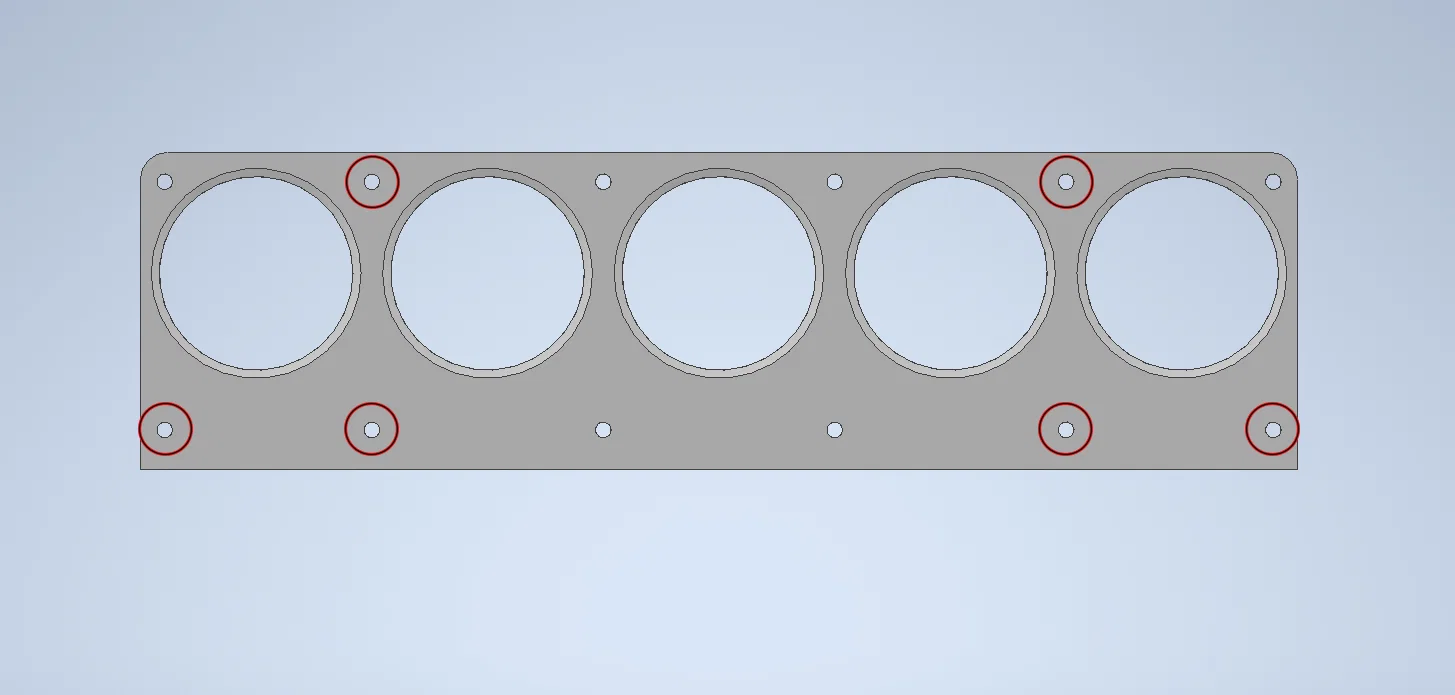

6x M3x12 (Dùng để bắt vào các lỗ có vòng tròn màu đỏ nhằm cố định vỏ hộp) 6x M3x6 4x M3x18 (Dùng để lắp vào phần nắp) 4x M3x10 (Dùng cho giá đỡ nút nhấn)
Tôi đã sử dụng ba nút nhấn loại 6x6x4.3.
24.11.24 → Cập nhật phần mặt trước: các cạnh bên giờ đã được che kín, không còn tình trạng ánh sáng bị lọt ra ngoài nữa.
Bạn có thể xem dự án tại: https://github.com/brettdottech/info-orbs
Cảm ơn brett.tech vì một dự án rất tuyệt vời! :)
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — NoDerivativesCC-BY-NC-ND
