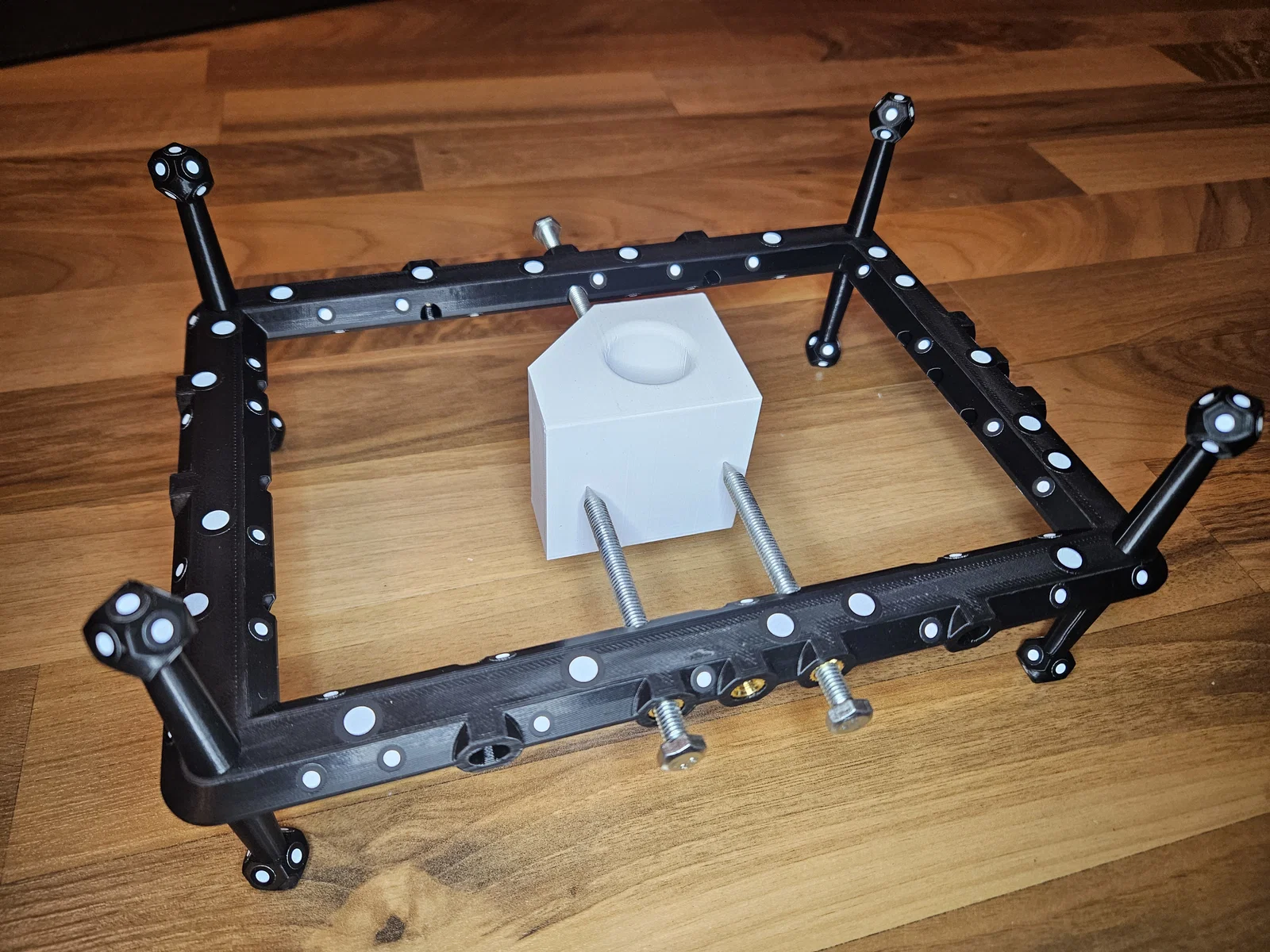

Khung quét 3D 360° cỡ lớn cho máy quét laser (Raptor, RaptorX, MetroX, HX)

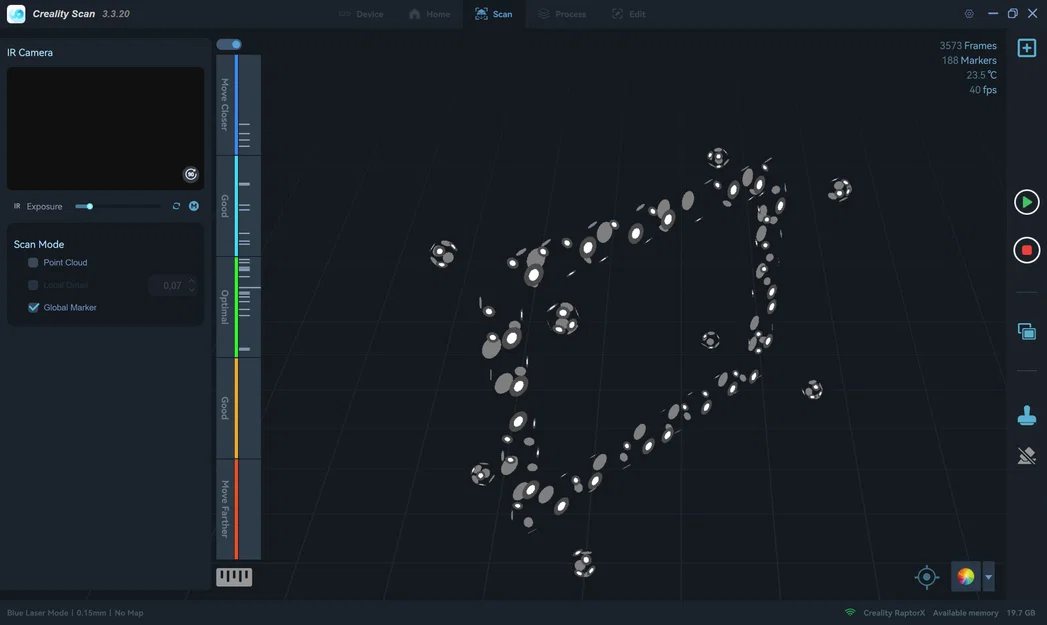

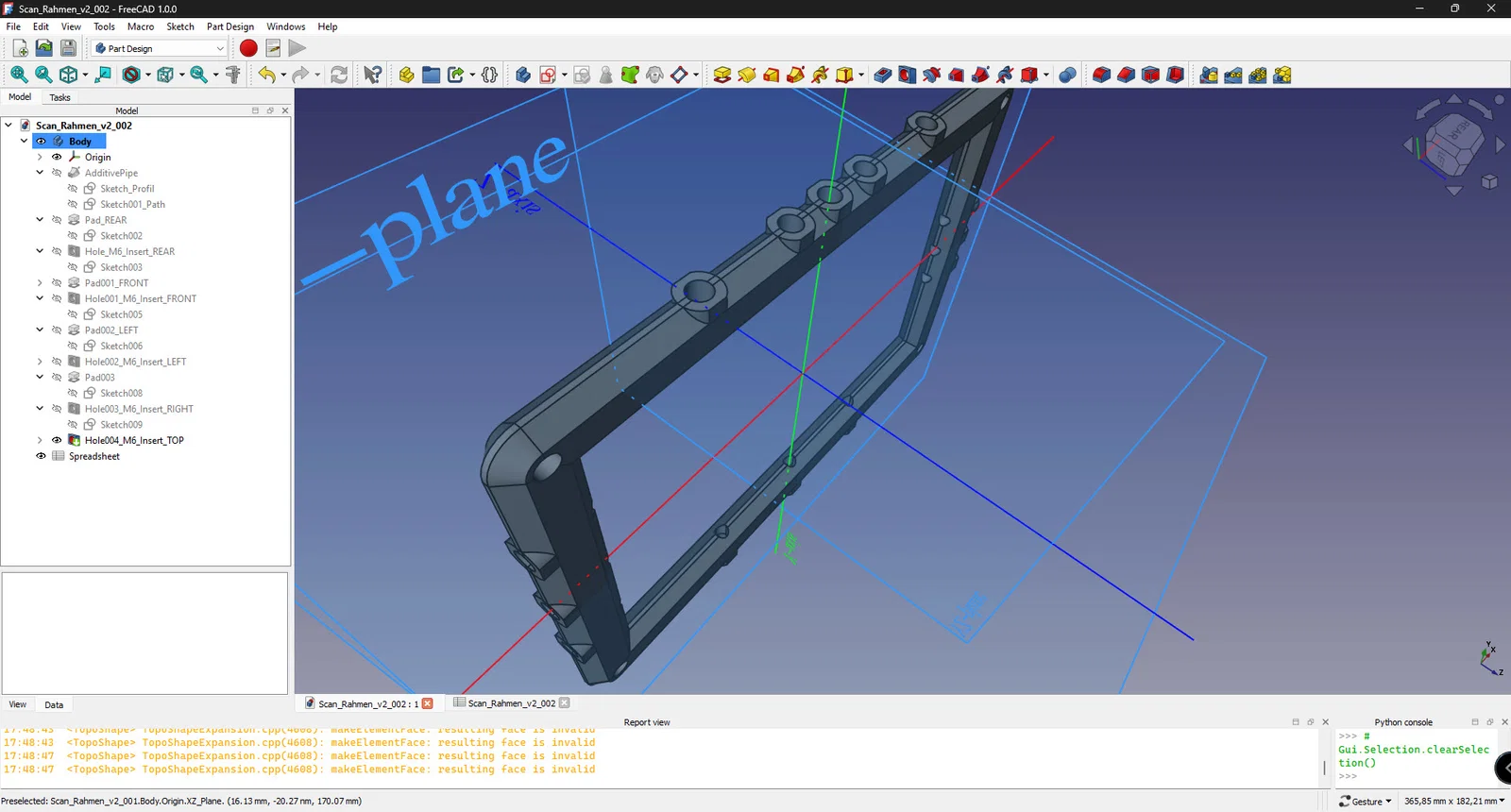

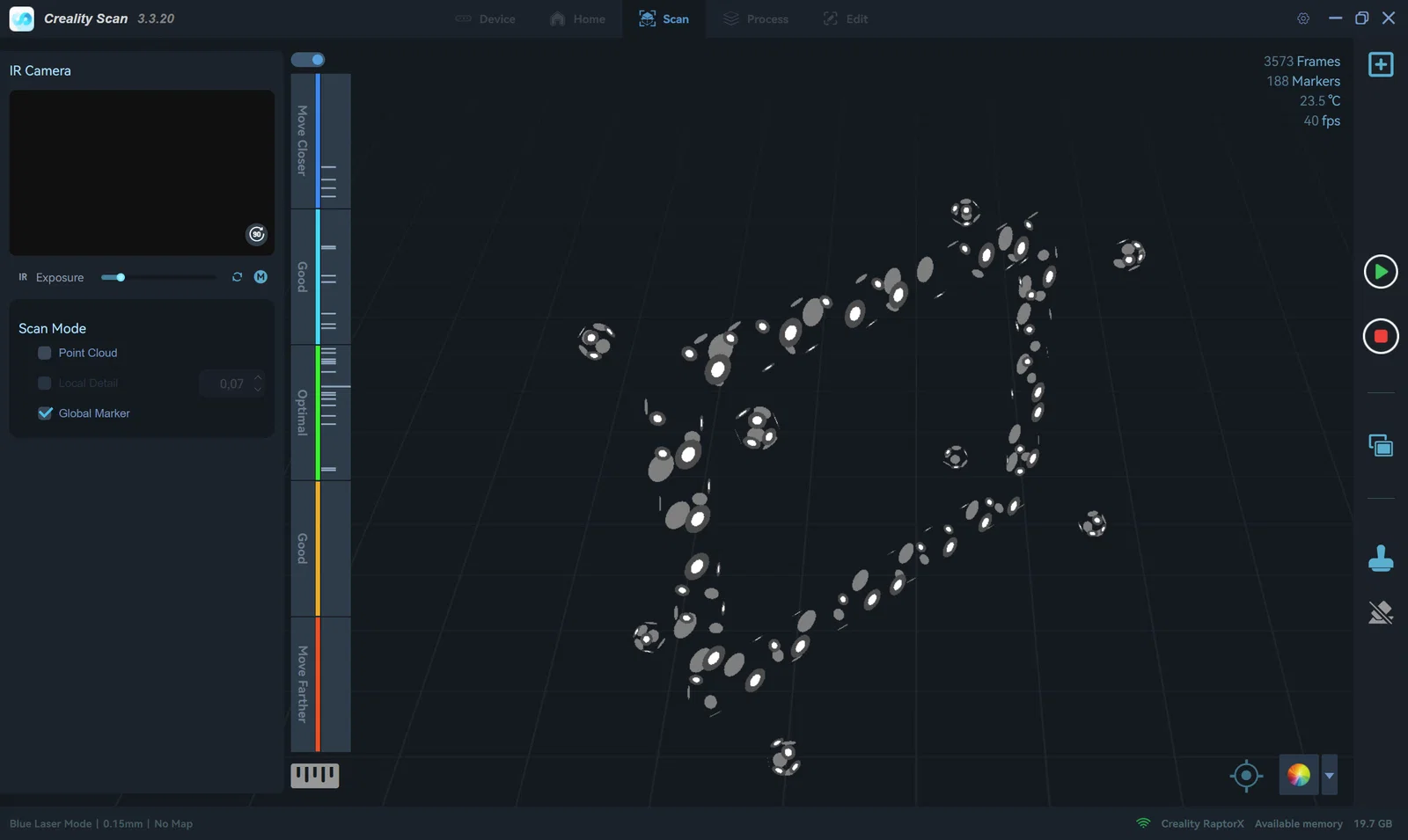

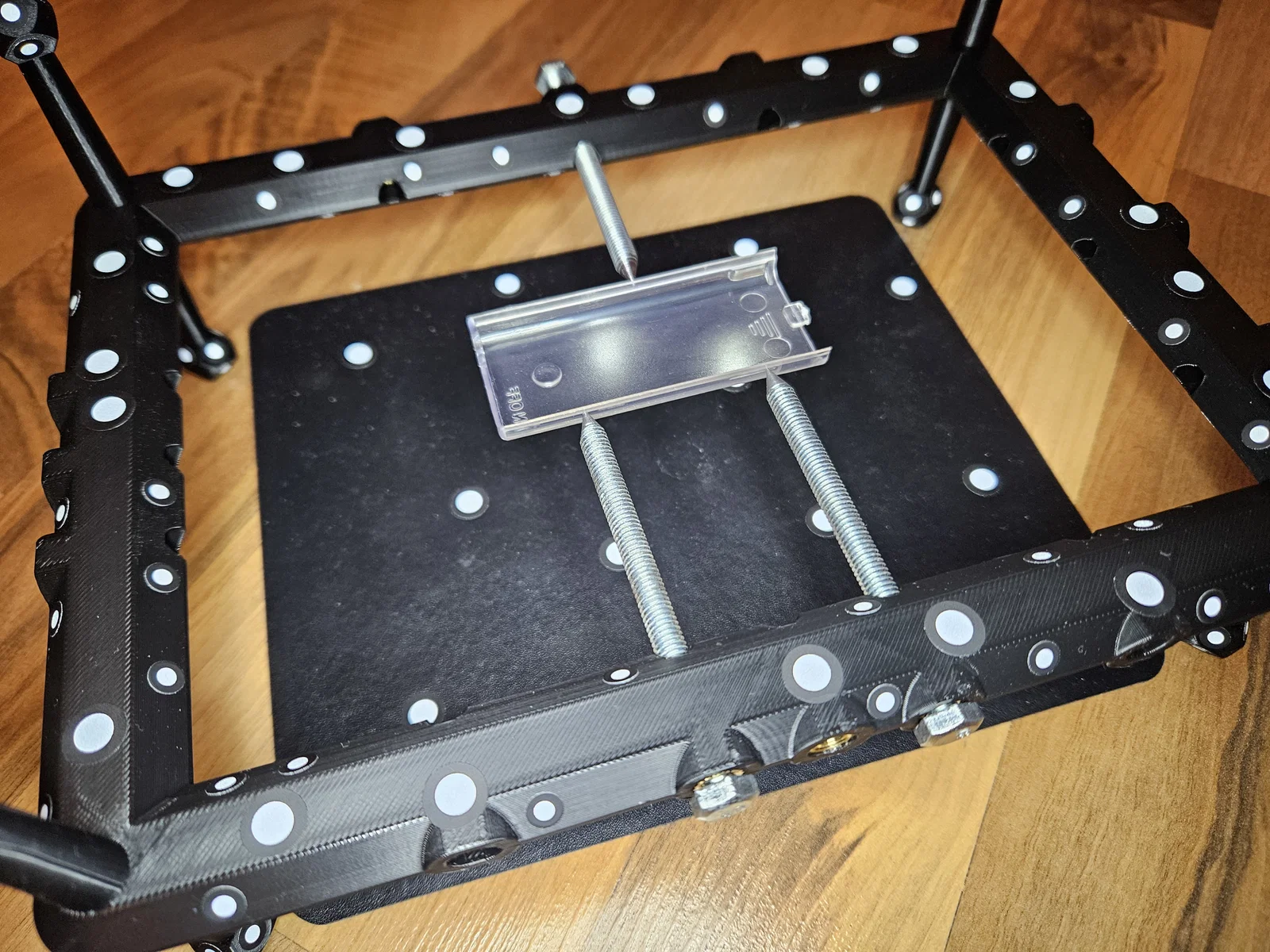

Video YOUTUBE giới thiệu cách sử dụng khung quét 3D này: Đây là phiên bản LỚN được cải tiến từ khung quét v2 của mình, hoạt động cực kỳ hiệu quả với máy RaptorX ở chế độ quét laser song song. Mục đích thiết kế khung quét 3D này: Vật thể có thể được quét 360° từ trên xuống dưới trong một lần duy nhất! Không cần dán marker trực tiếp lên vật thể! Không cần căn chỉnh nhiều lần quét! Nó hoạt động tuyệt vời và mình gọi đây là đẳng cấp quét laser 3D tiếp theo. Đặc biệt đối với các vật thể phẳng, thiết lập này giúp căn chỉnh mặt trên và mặt dưới với độ chính xác rất cao. Khung được thiết kế bằng phần mềm FreeCAD v1.0. BOM (Danh sách vật tư): Marker 3mm Marker 6mm Ốc cấy M6 (M6x12.7) * Ốc vít M6 dài (để cố định vật thể vào khung) Cách hoạt động: Khung quét 3D này có thể dùng với bất kỳ máy quét laser 3D nào hỗ trợ nhận diện marker. Nó thậm chí dùng được với các dòng máy quét 3D hỗ trợ quét marker (ví dụ: NIR, Full-Field, Structured Light Scanner, v.v.). Đặc biệt, các dòng máy quét laser như Creality Raptor & RaptorX, Revopoint MetroX và Shining3d HX sẽ được hưởng lợi rất nhiều từ khung này. Trước khi sử dụng, tất cả các điểm marker trên cả hai mặt cần được đăng ký thông qua tính năng Global Marker Registration. Để đăng ký được toàn bộ marker ở cả hai mặt, bạn có thể cần thêm một vài marker tạm thời xung quanh khung. Khi dùng RaptorX, mình có thể đăng ký cả hai mặt dễ dàng bằng cách gắn thêm các viên xúc xắc chứa marker. Tính năng Global Marker Registration là bắt buộc để phần mềm quét xác định chính xác vị trí của máy quét 3D quanh khung 360°. Mọi phản hồi và gợi ý cải tiến đều được hoan nghênh!
