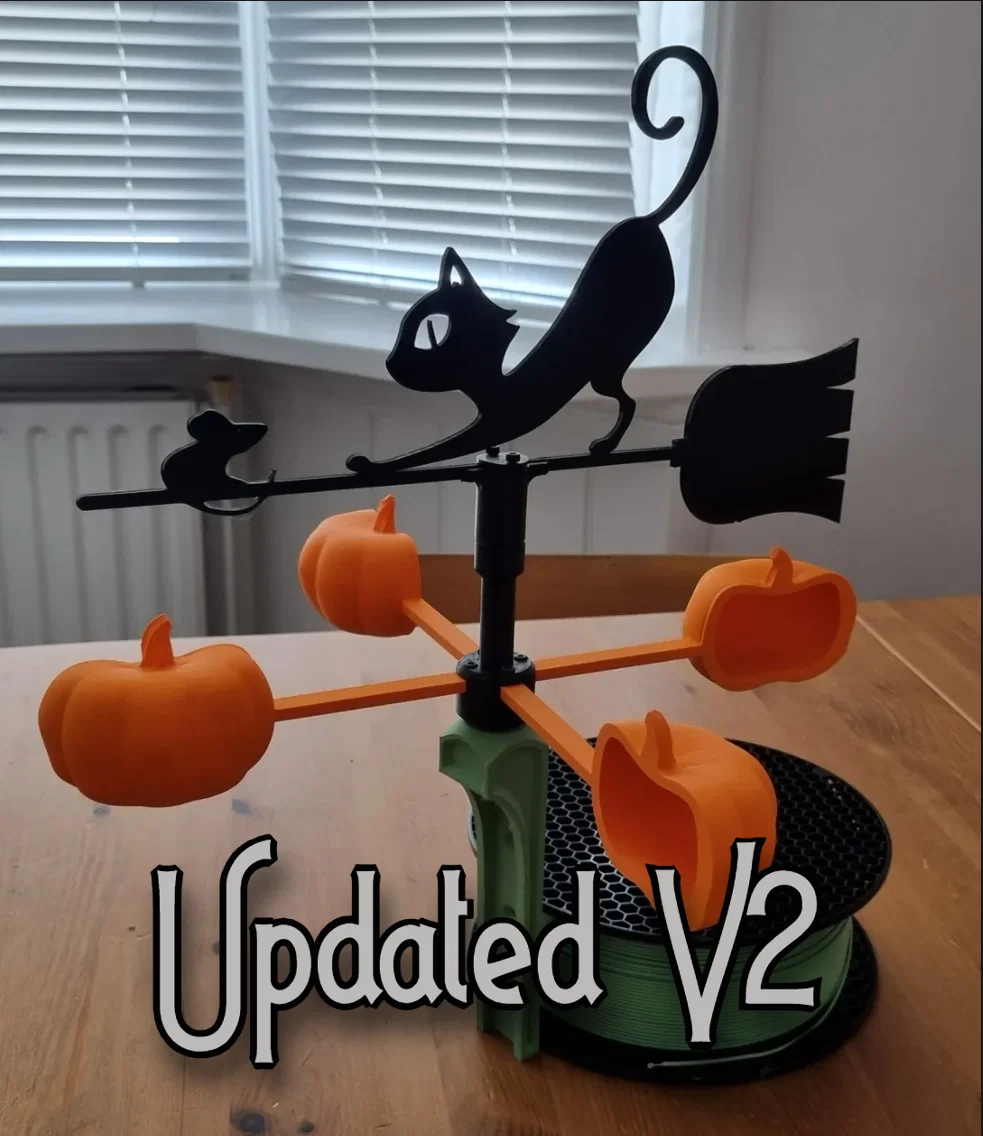

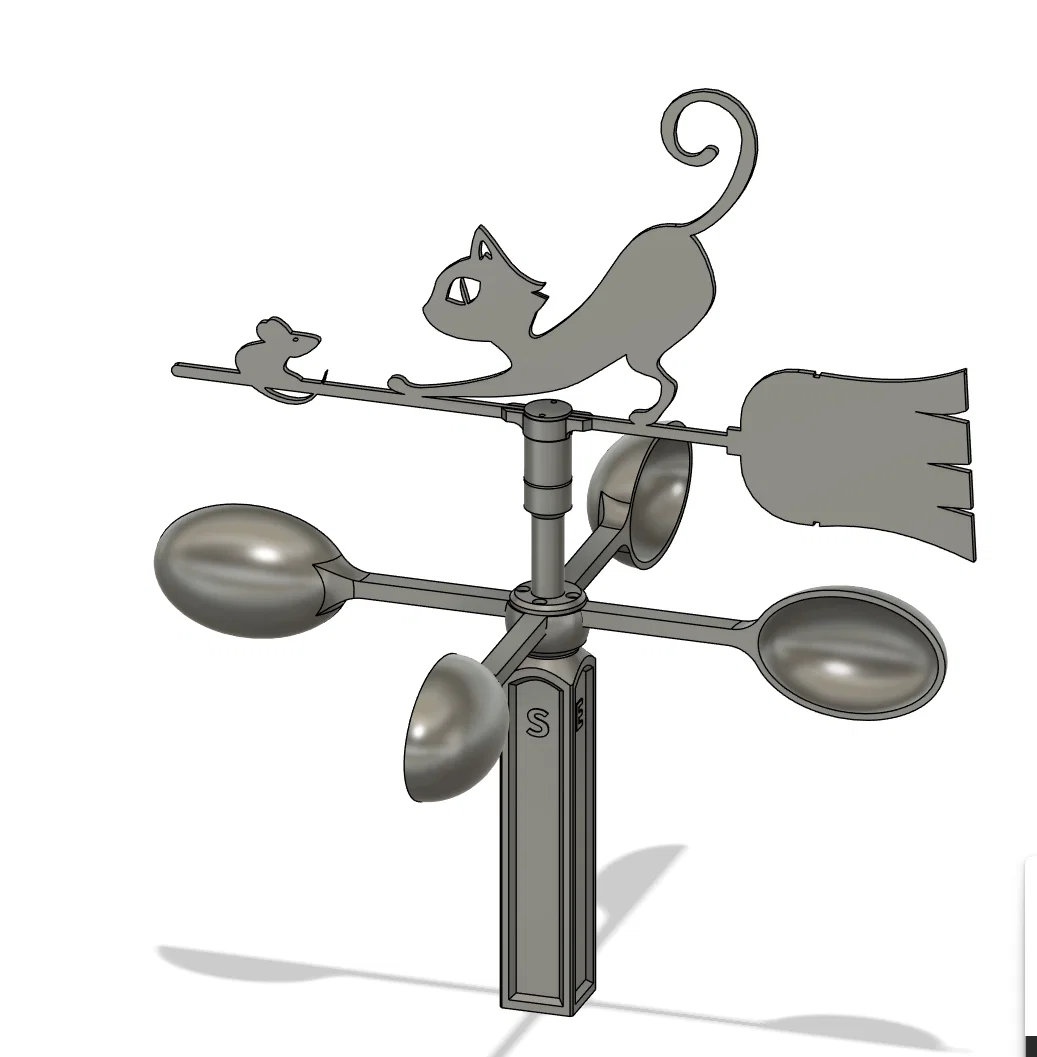

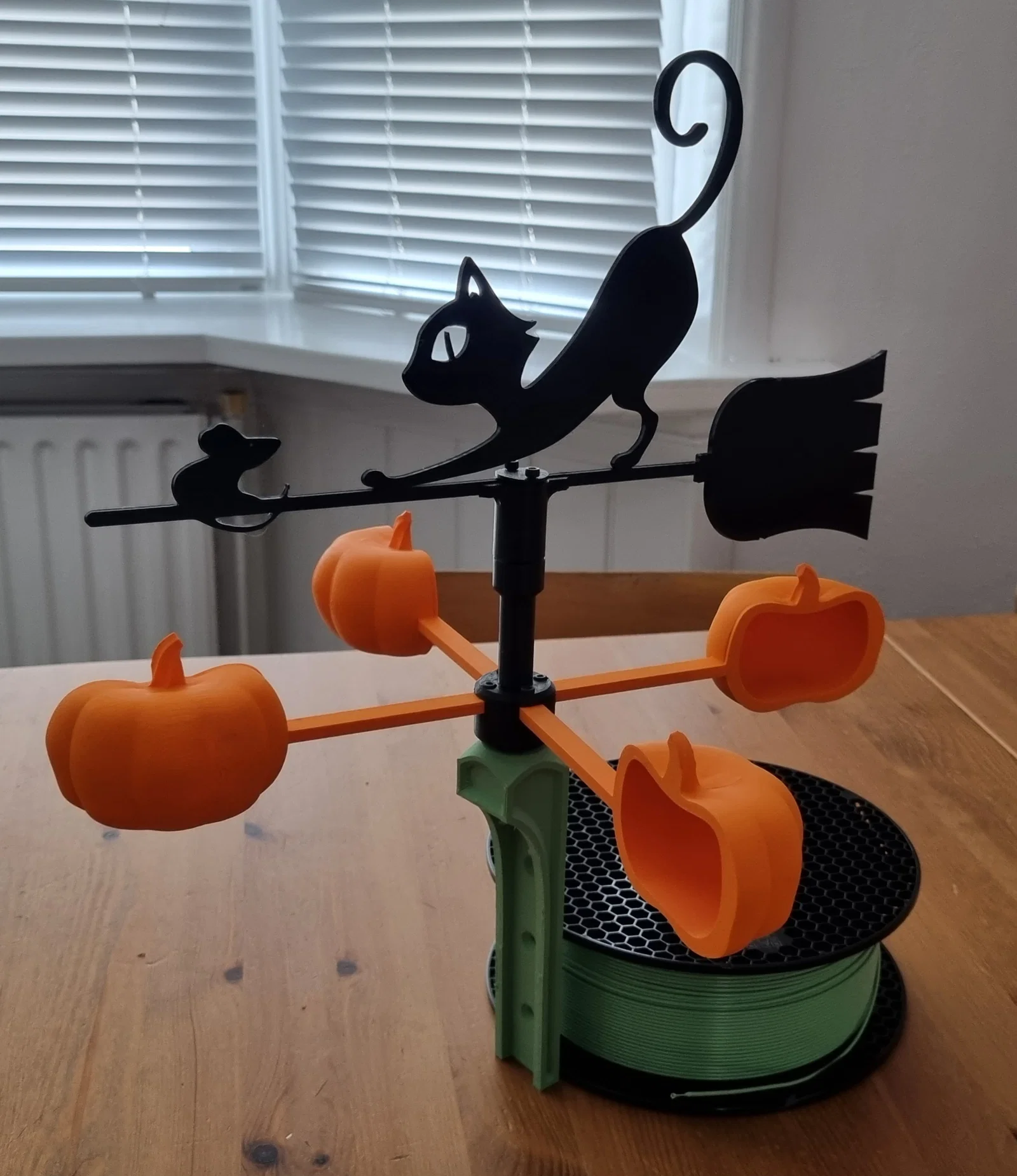

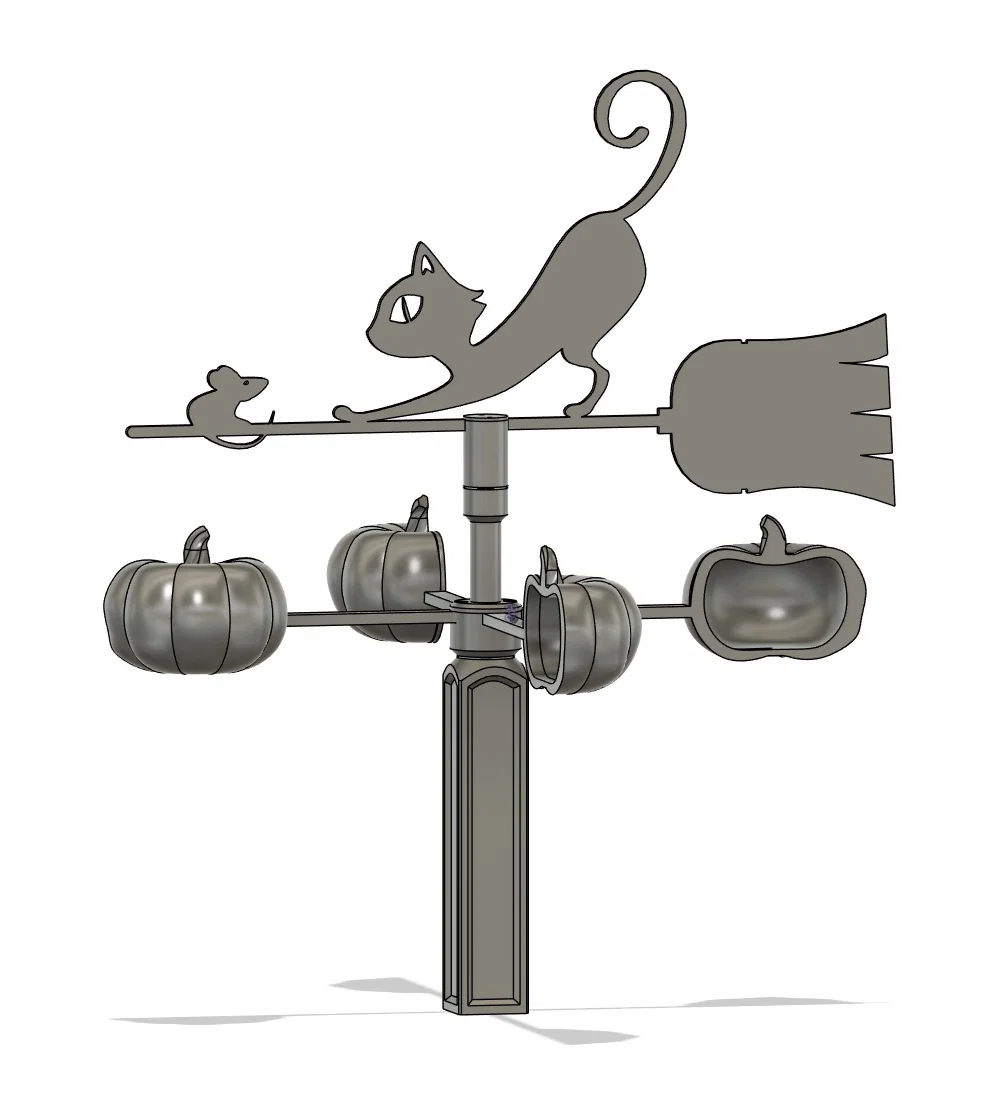

Mô hình Mèo Bí Ngô làm chong chóng gió
Một mô hình chong chóng gió vui nhộn với thiết kế linh hoạt. Có nhiều tùy chọn lắp đặt phù hợp cho các kích thước bàn in khác nhau, đi kèm hướng dẫn chi tiết về ốc vít và vòng bi cần thiết để hoàn thiện sản phẩm một cách dễ dàng và chắc chắn.
Mô tả
Hiện tại mình đã có một vài tùy chọn lắp ráp cho bạn:
- Phiên bản cánh gió 1 phần: bạn cần bàn in có kích thước ít nhất là 320x320 mới in được.

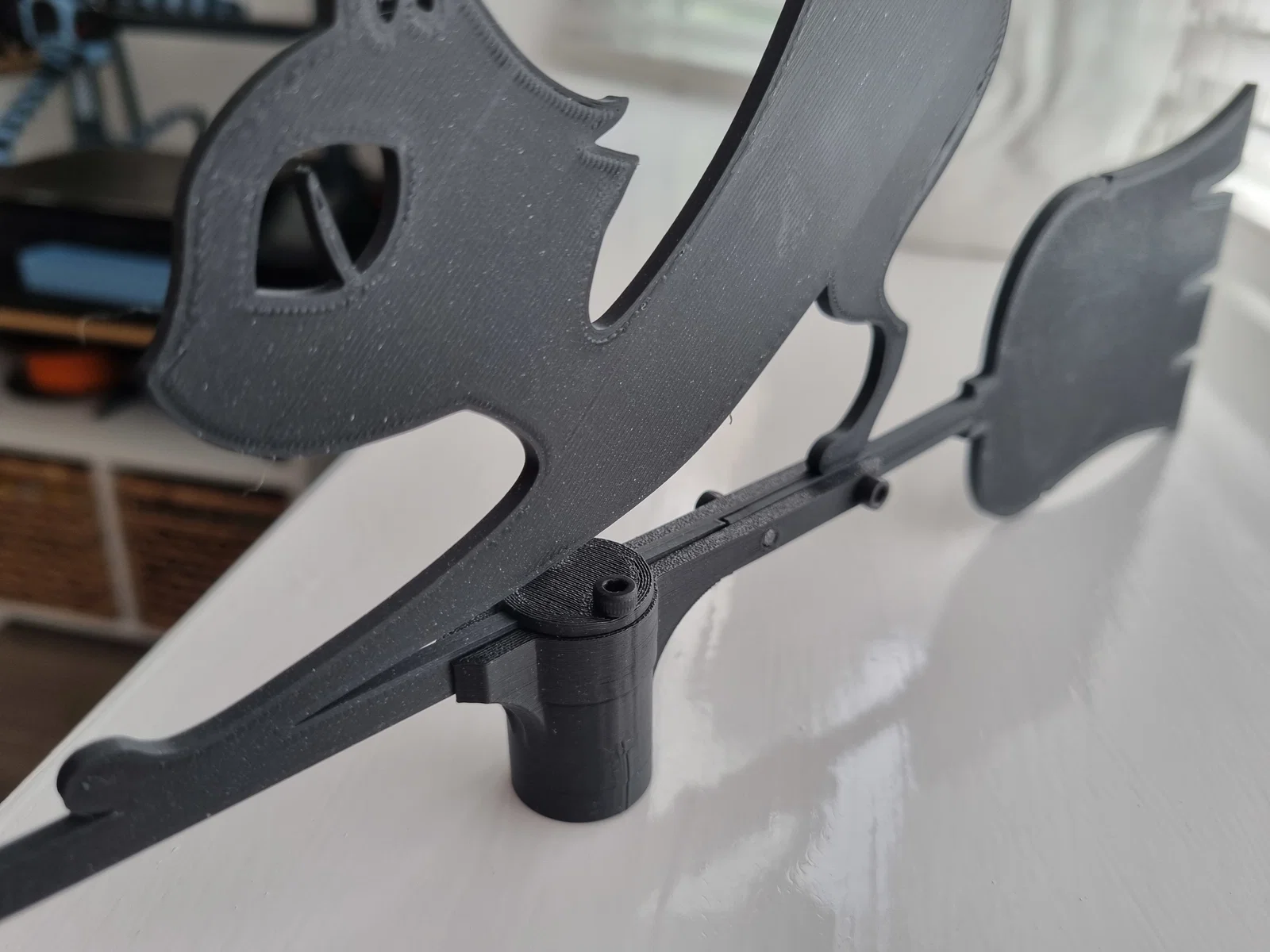

- Phiên bản cánh gió 2 phần: sẽ vừa với bàn in 210x210 nhưng cần thêm 2 ốc m3 loại 10mm.

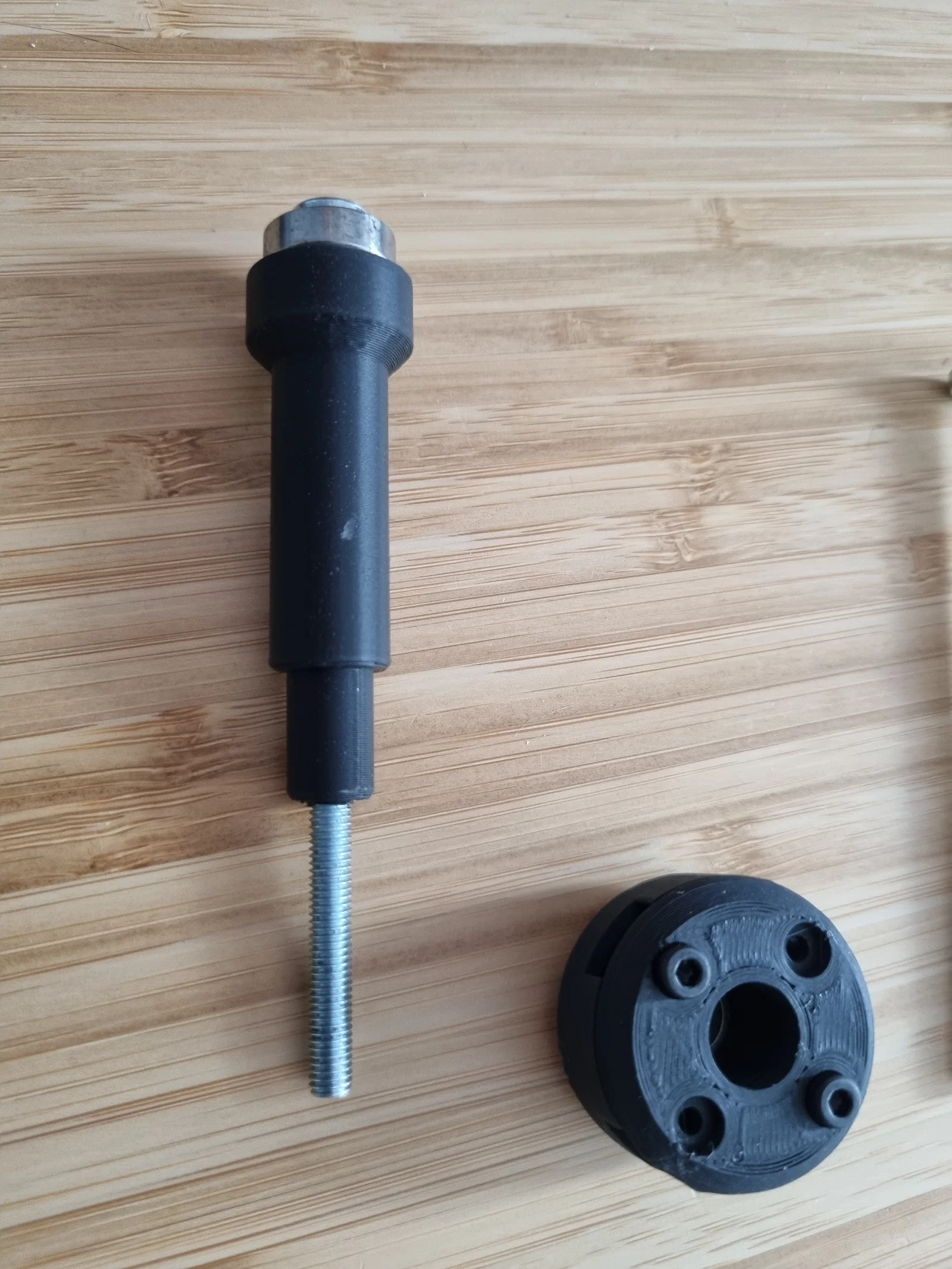

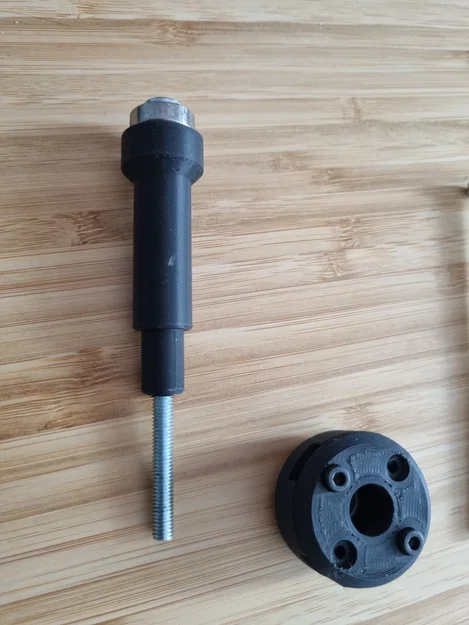

- Đối với trục 2 phần: bạn cần 2 ốc m5 loại 25mm hoặc 30mm.

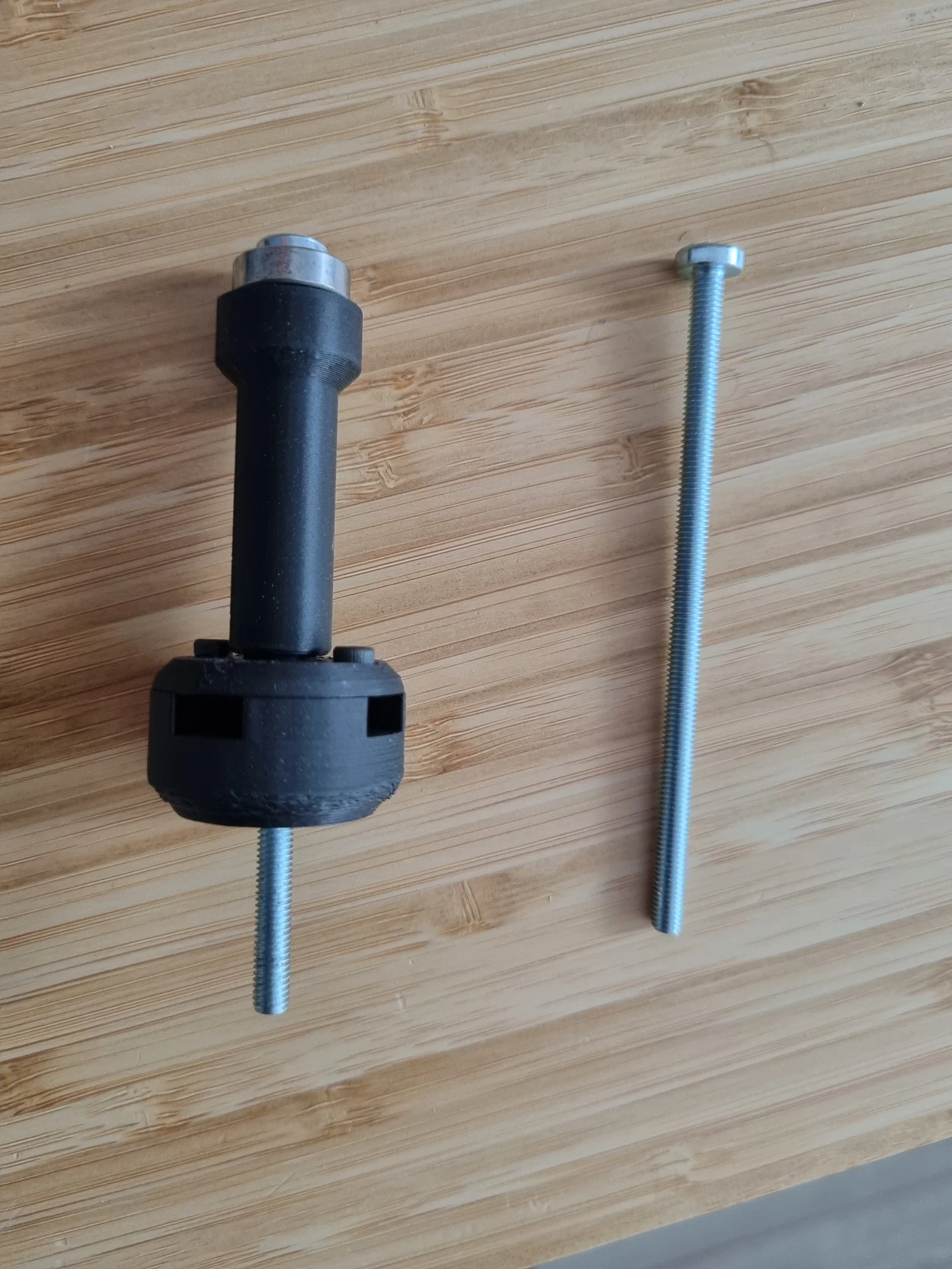

- Đối với trục 1 phần đã cập nhật: bạn cần 1 ốc m5 loại 100mm hoặc 90mm.

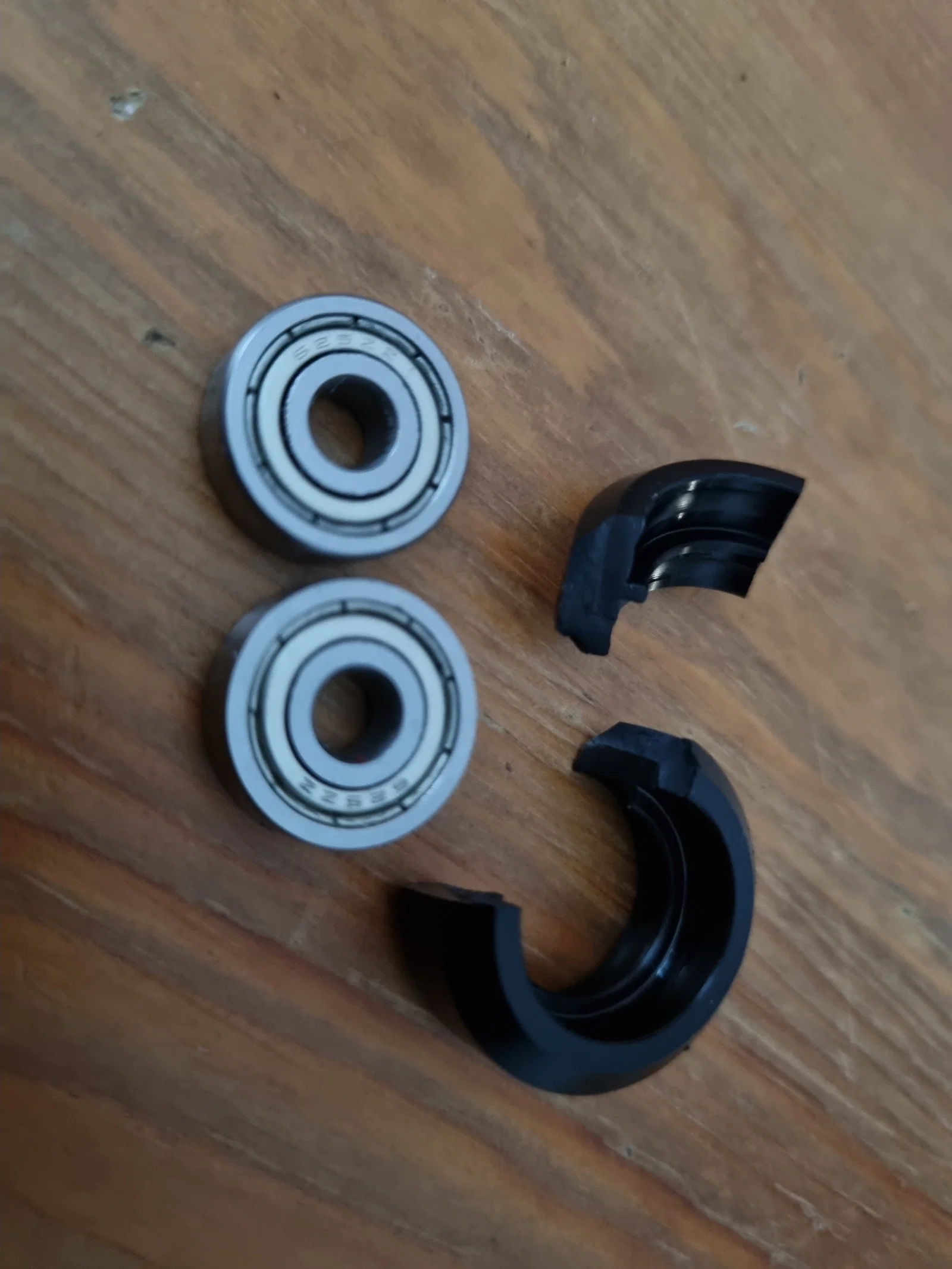

Bạn cũng sẽ cần 2 vòng bi 625. Loại này cực kỳ phổ biến, nếu có bánh xe POM cũ, bạn cứ tháo ra là sẽ thấy 2 cái bên trong.
Bạn còn cần thêm 4 ốc m3 loại 15mm cho phần bí ngô và 2 ốc m3 loại 15mm hoặc 10mm cho nắp kẹp phần cánh gió mèo... mình đã làm lỗ ren sâu nên hầu hết các loại ốc đều vừa.
Mình đã thêm 3 loại giá đỡ khác nhau: một loại có 3 lỗ vít, một loại có khe để dùng dây rút (ty-rip), và một loại có lỗ 25mm để gắn vào cán chổi hoặc các vật dụng tương tự. (Nếu bạn cần kiểu khác, cứ thiết kế một mẫu có lỗ ren 5mm là được).
Bạn có thể in mọi thứ mà không cần support (riêng trục 2 phần thì cần support cho phần trục giữa).
Mình in phần bí ngô với 2 tường (wall) và 5% infill để giảm trọng lượng. Ngoài ra, mình khuyên bạn nên dùng adaptive layer lines để các phần overhang in ra trông đẹp hơn mà không cần support.
Tất cả các bộ phận có lỗ vít mình đều để 4 tường để tăng thêm độ chắc chắn.
