Nắp hộp đựng sợi in (filament) 4 lít cho máy in 3D

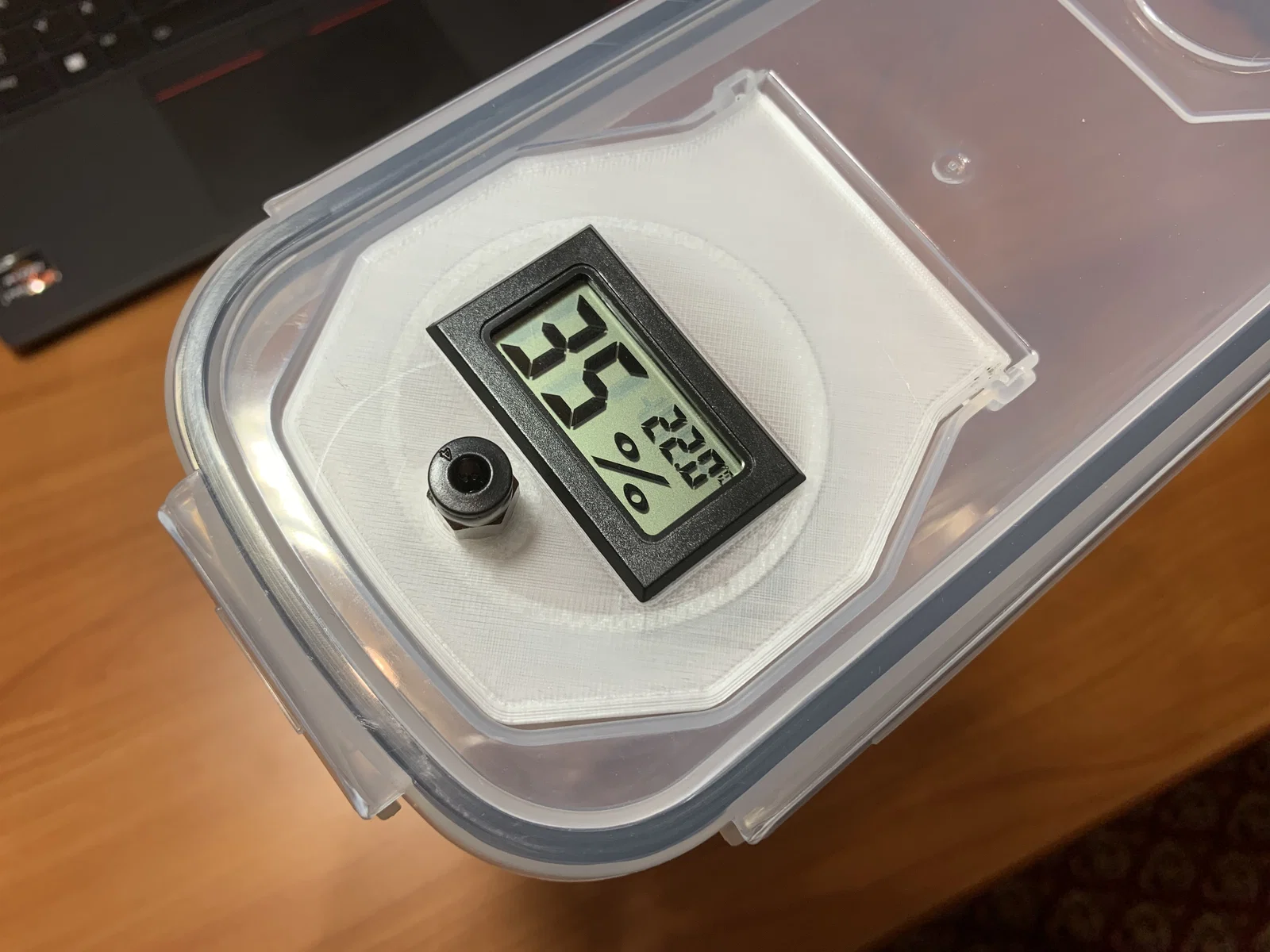

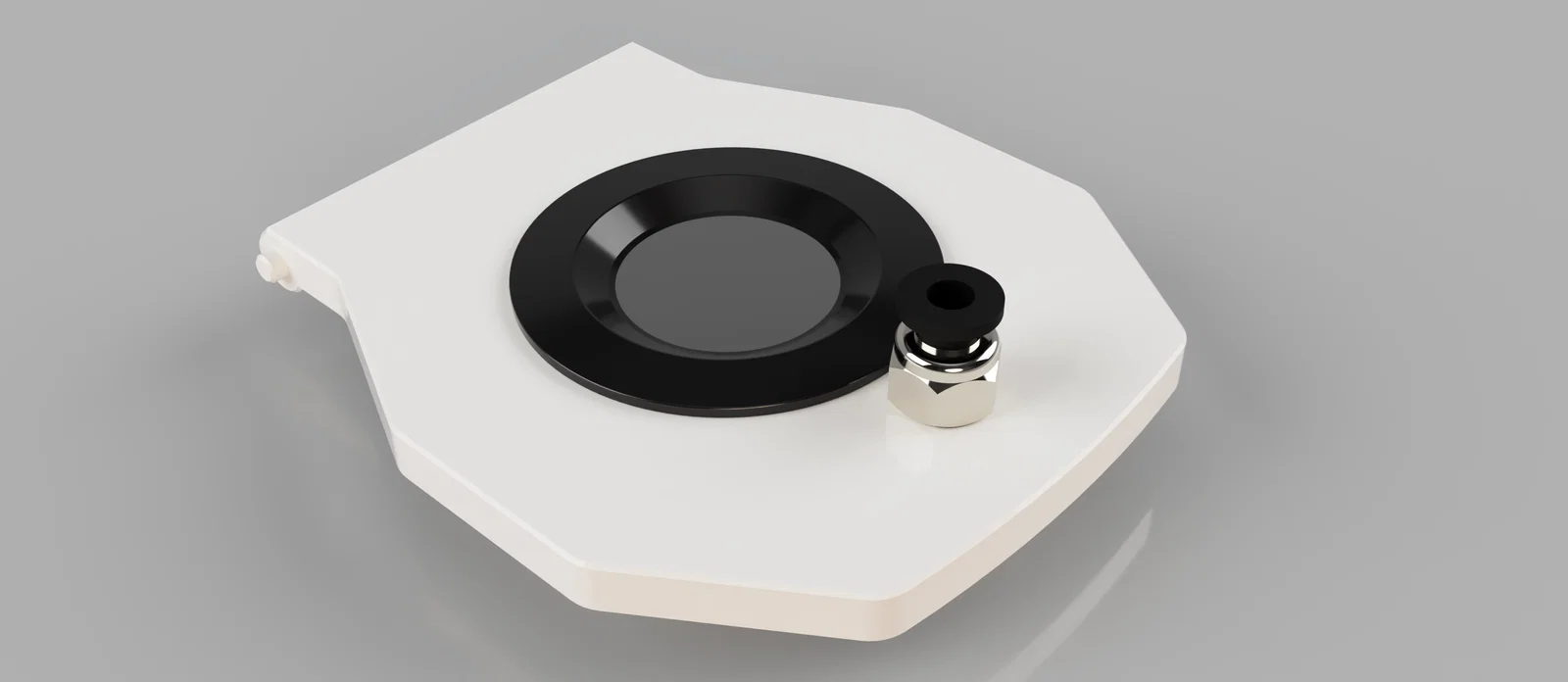

Để bảo quản các loại sợi in (filament) nhạy cảm với độ ẩm (hút ẩm), mọi người thường tận dụng các hộp đựng thực phẩm 4 lít giá rẻ. Những hộp này thường có gioăng cao su giúp cách ly không khí khá tốt. Để không phải lấy sợi ra khỏi hộp khi đang in, chúng ta cần một cách để luồn ống PTFE vào. Cách đơn giản nhất là khoan một lỗ trên nắp hộp, nhưng nếu bạn đã có máy in 3D thì việc in một nắp mới sẽ thẩm mỹ hơn nhiều. Bạn có thể lắp thêm đầu nối PC4-M10 (với ren BSP hoặc ren mịn M10) để dẫn ống PTFE và tích hợp thêm cảm biến đo nhiệt độ, độ ẩm kỹ thuật số ngay trên nắp.

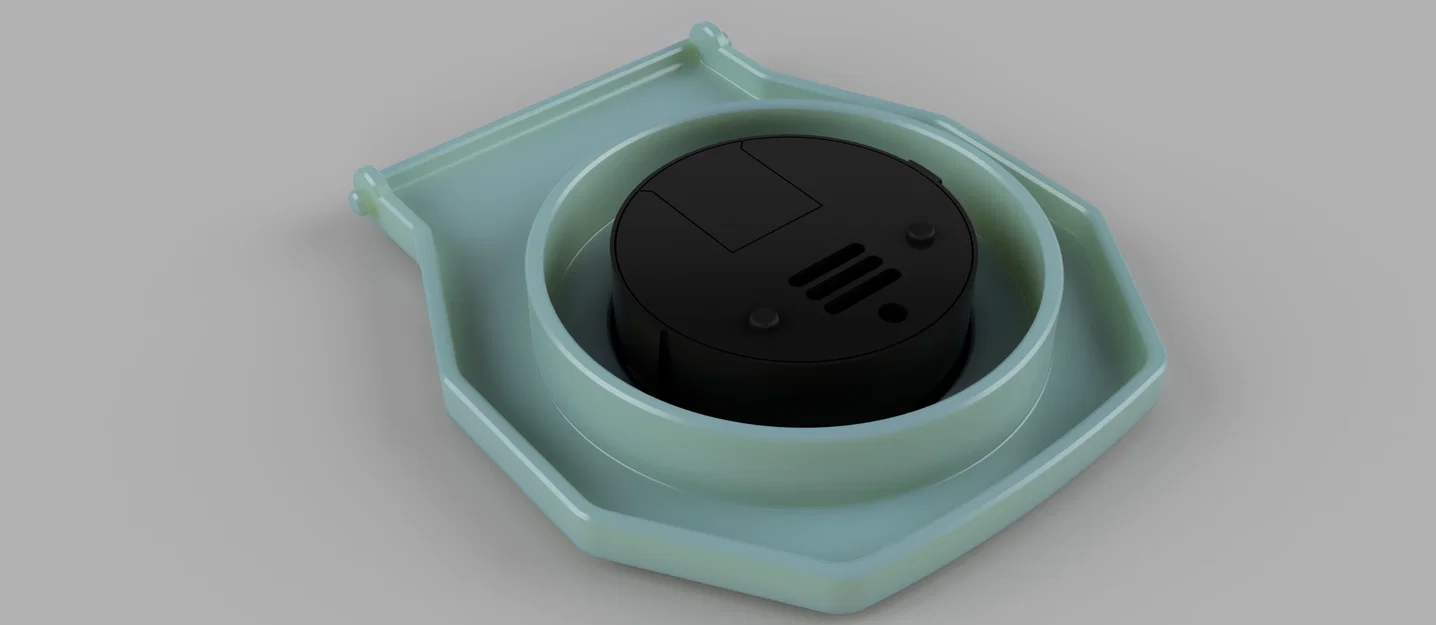

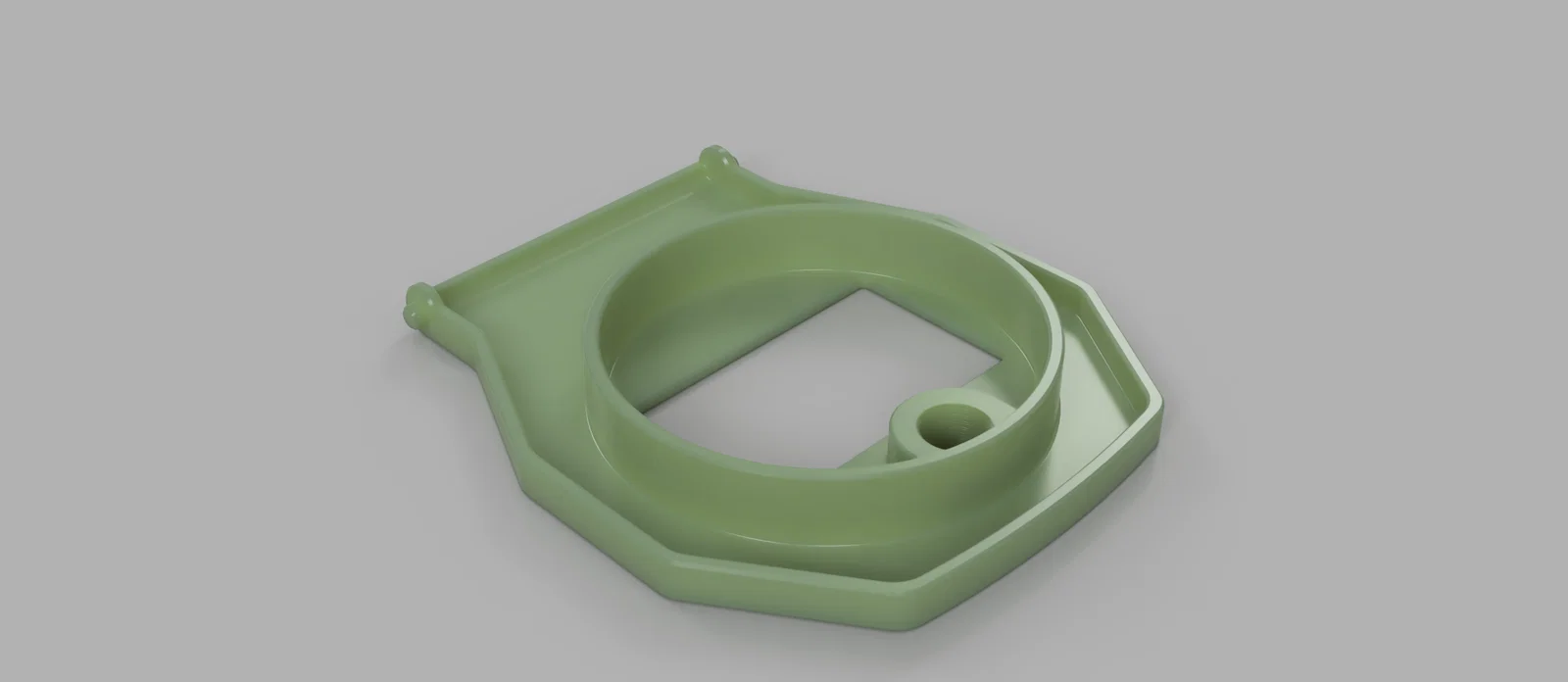

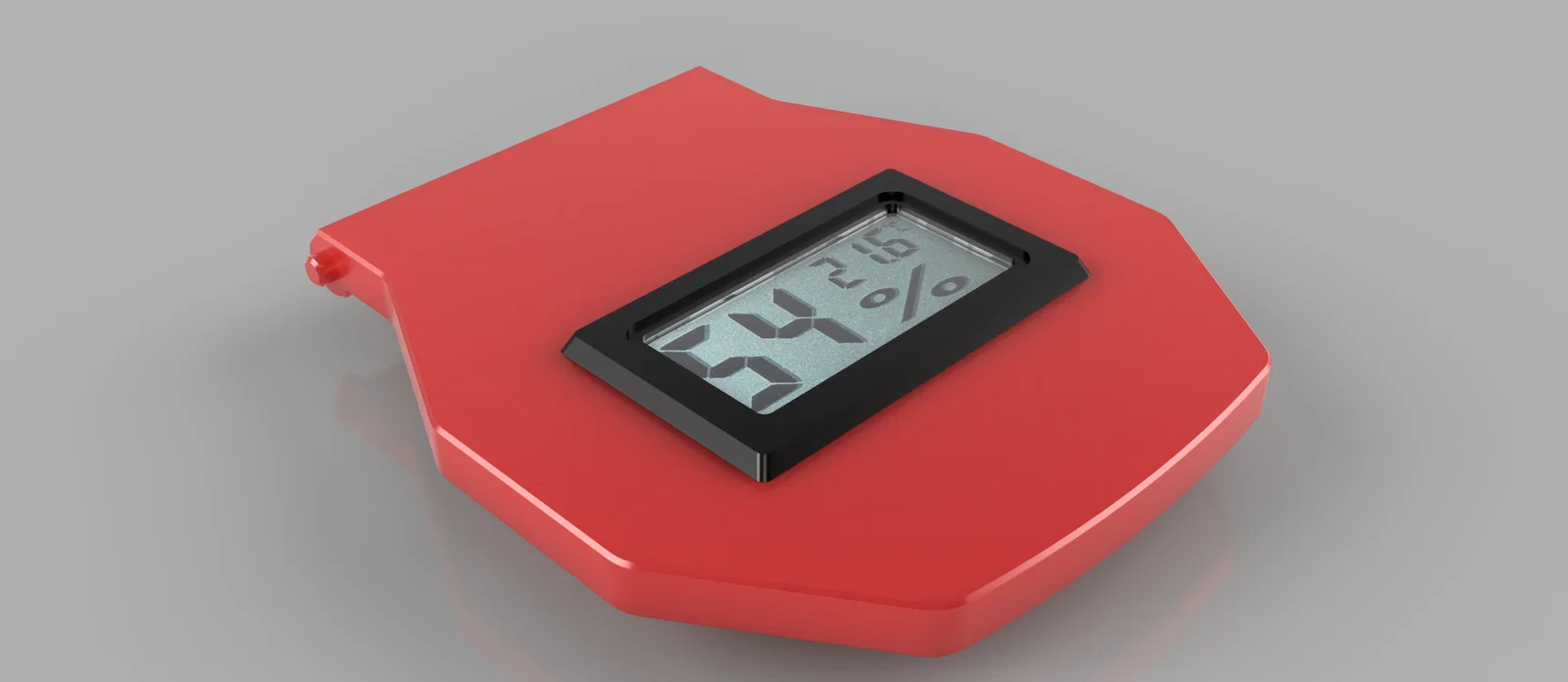

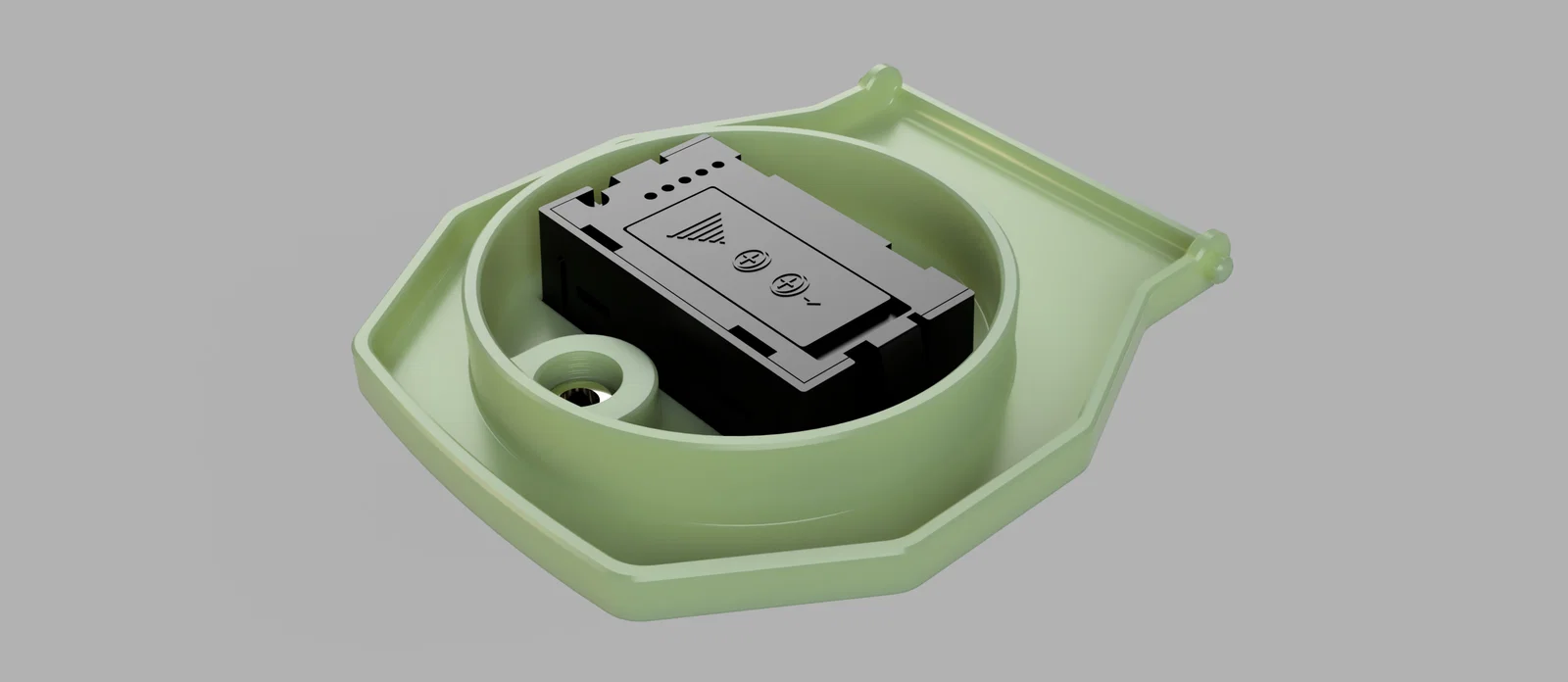

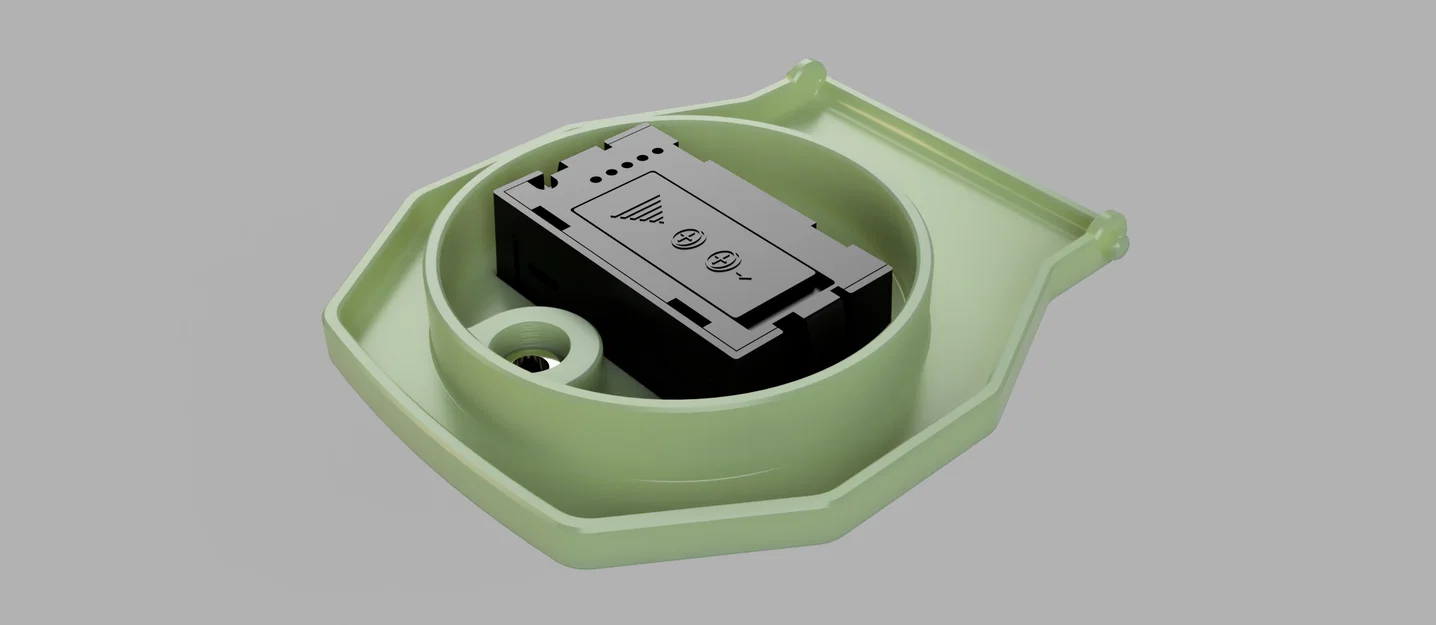

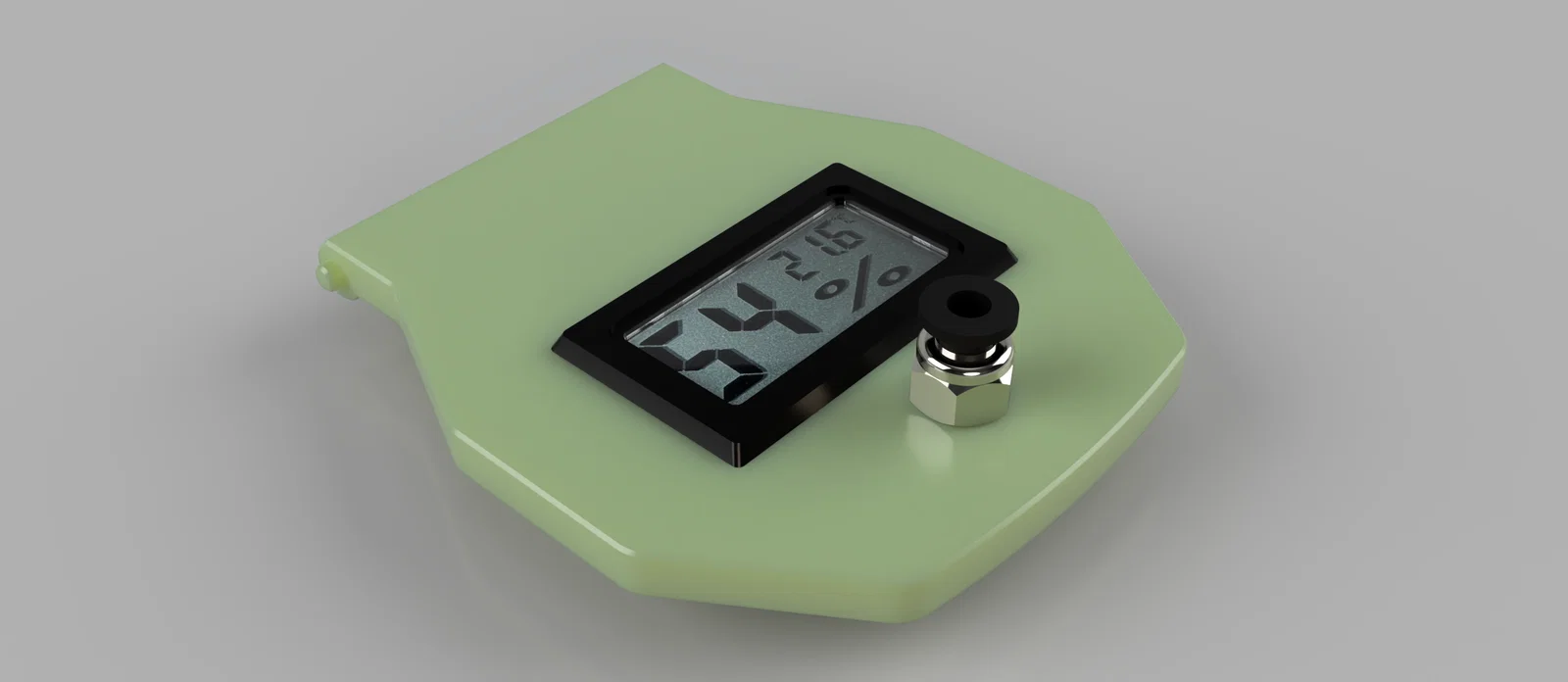

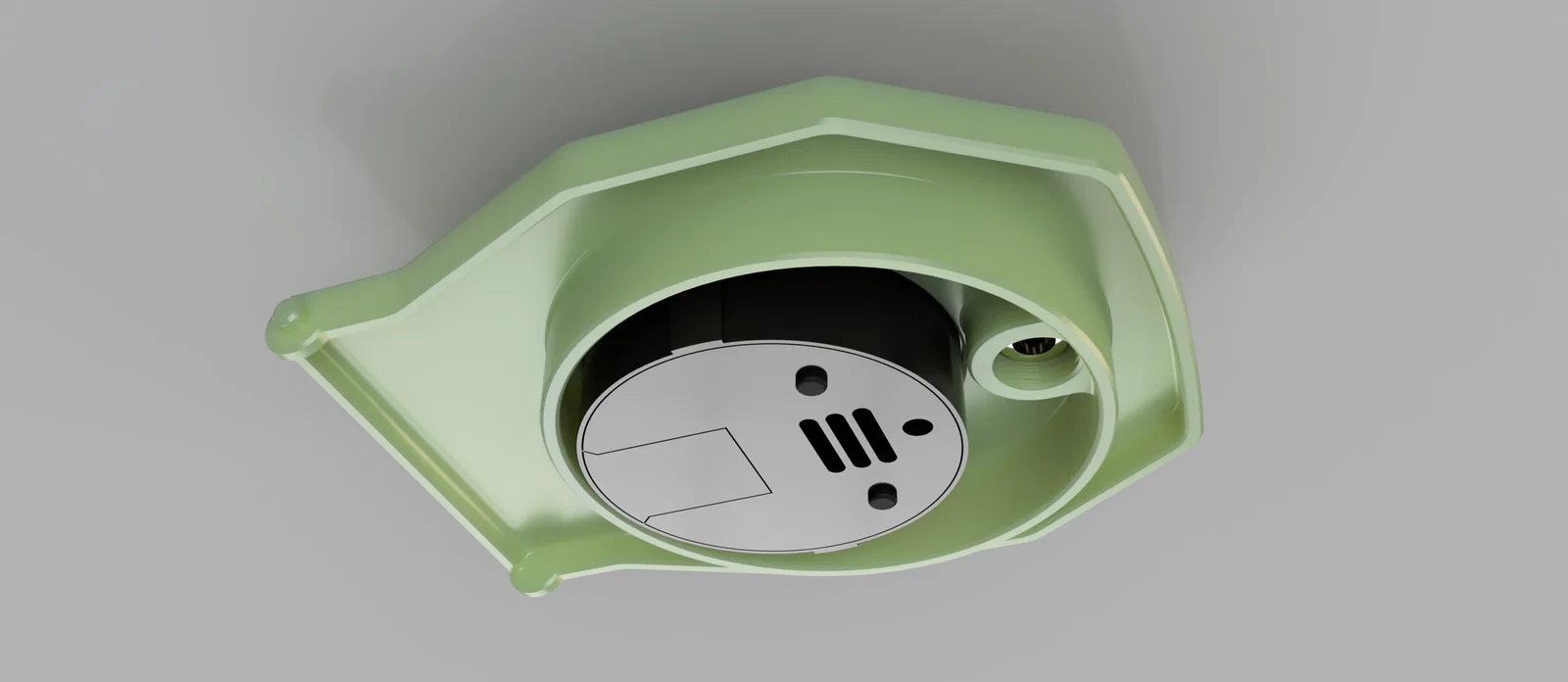

Các loại cảm biến thông dụng hiện nay thường là dạng tròn đường kính khoảng 40mm hoặc hình chữ nhật kích thước 45 x 25mm. Vì vậy, mình đã thiết kế sẵn các nắp với lỗ khoét tròn đường kính 41,5mm và nắp với lỗ khoét chữ nhật kích thước 45,5 x 26mm.

Trên thị trường có vô vàn loại hộp 4 lít khác nhau, để tránh in nhầm lãng phí nhựa, mình đã đính kèm bản vẽ kỹ thuật với kích thước chính xác của nắp. Bạn hãy in bản vẽ này ở tỉ lệ 100% để ướm thử lên hộp và cảm biến của mình trước khi in sản phẩm thật nhé. Mình đã thử tham khảo thiết kế của những người khác nhưng thấy không khớp với các loại hộp hiện có, nên mình đã tự thiết kế lại hoàn toàn từ đầu.

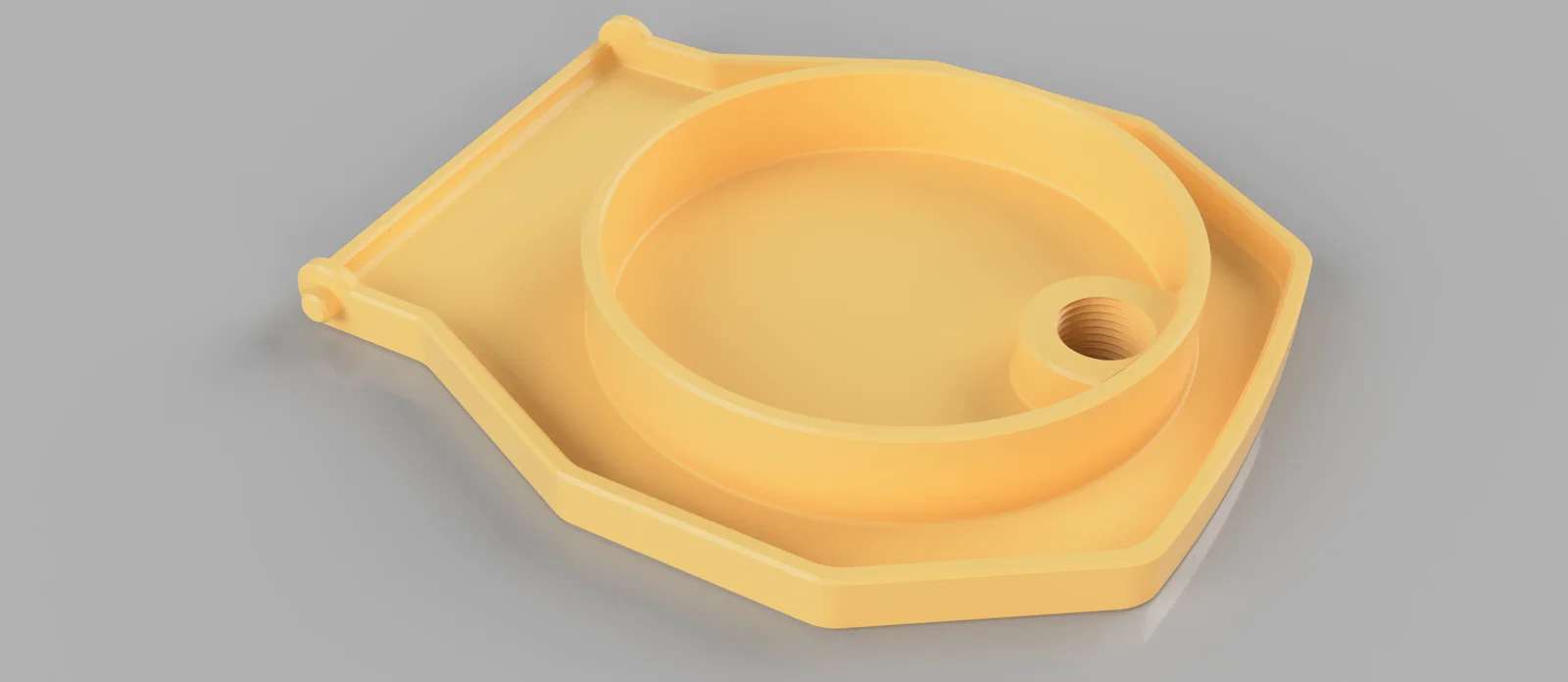

Cập nhật ngày 05/01/2025: Đã bổ sung thêm các biến thể và nhóm vào từng thư mục: Nắp chỉ có lỗ ren cho đầu PC4-M10 (không có chỗ gắn cảm biến) và nắp chỉ có lỗ khoét tròn hoặc chữ nhật (không có lỗ luồn ống PTFE).
