Hộp đựng dụng cụ parametric in liền khối (Print-in-place) dành cho FreeCAD

Hộp đựng dụng cụ in 3D tùy chỉnh (Print-in-place)

Bạn đang tìm kiếm một chiếc hộp đựng dụng cụ có kích thước hoàn hảo? Giờ đây, bạn hoàn toàn có thể tự in một chiếc vừa vặn với nhu cầu của mình!

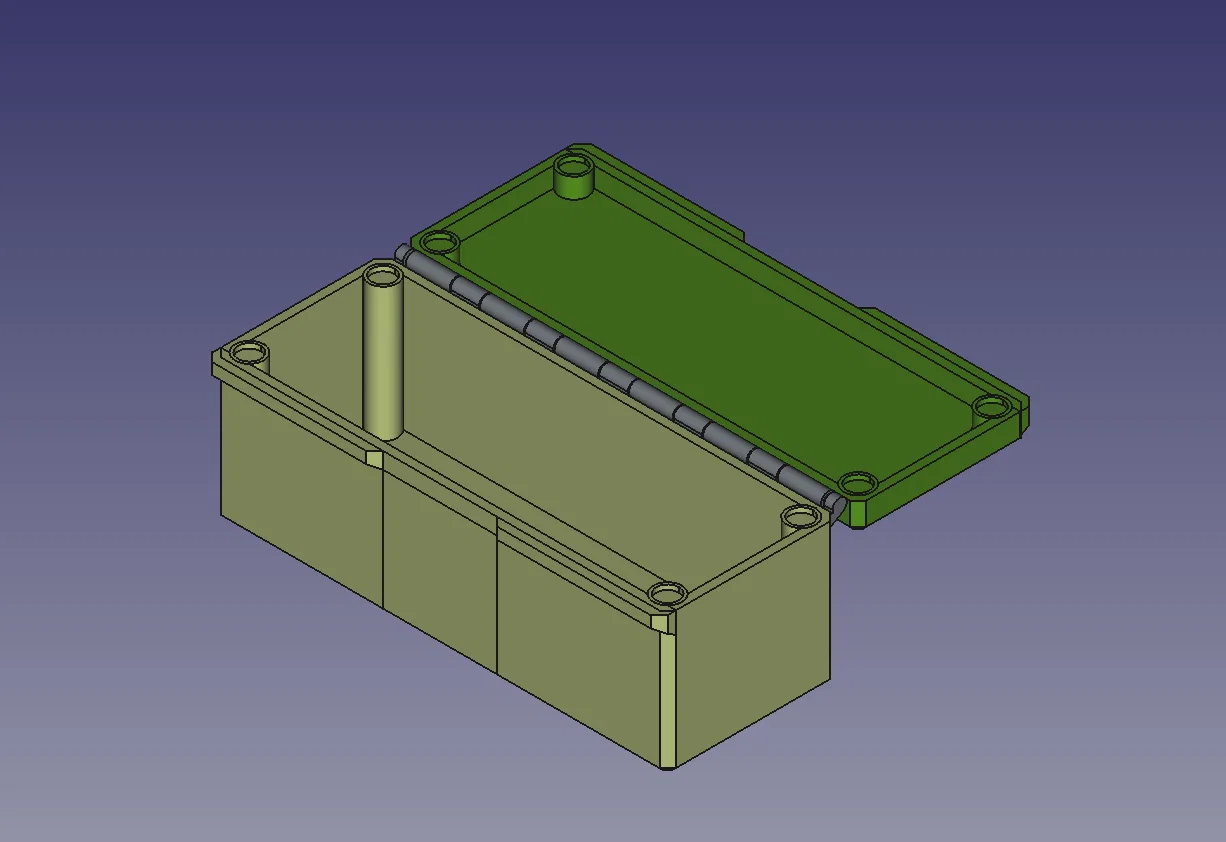

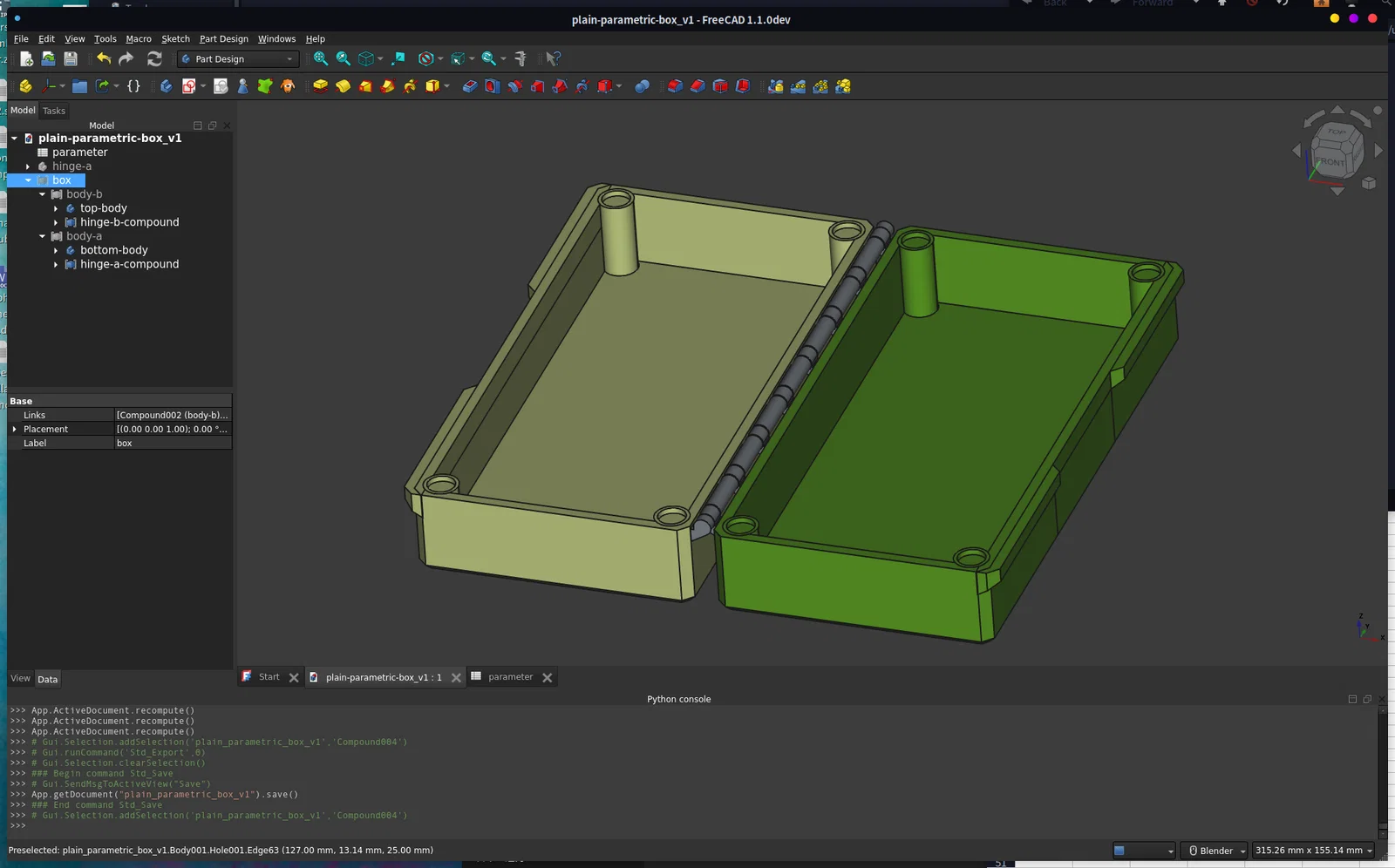

Mẫu hộp đựng dụng cụ có tham số (parametric) hoàn chỉnh dành cho FreeCAD này cho phép bạn tùy chỉnh kích thước và các tính năng theo đúng yêu cầu sử dụng. Được thiết kế với tiêu chí thực dụng, mẫu này rất dễ điều chỉnh và cá nhân hóa.

Các tính năng nổi bật

• Thiết kế tham số toàn diện: Dễ dàng thay đổi kích thước và cài đặt trực tiếp trong FreeCAD, phù hợp với mọi người dùng.
• Đóng mở bằng nam châm: Hộp được đóng chắc chắn nhờ sử dụng nam châm neodymium.
• Bản lề in liền khối (Print-in-place): Cơ chế bản lề tiện lợi, sẵn sàng sử dụng ngay sau khi in mà không cần lắp ráp.

Những gì bạn cần chuẩn bị

• Nam châm: Bốn viên nam châm neodymium cho cơ chế đóng (kích thước mặc định: 8mm x 1.65mm).

Cách tùy chỉnh

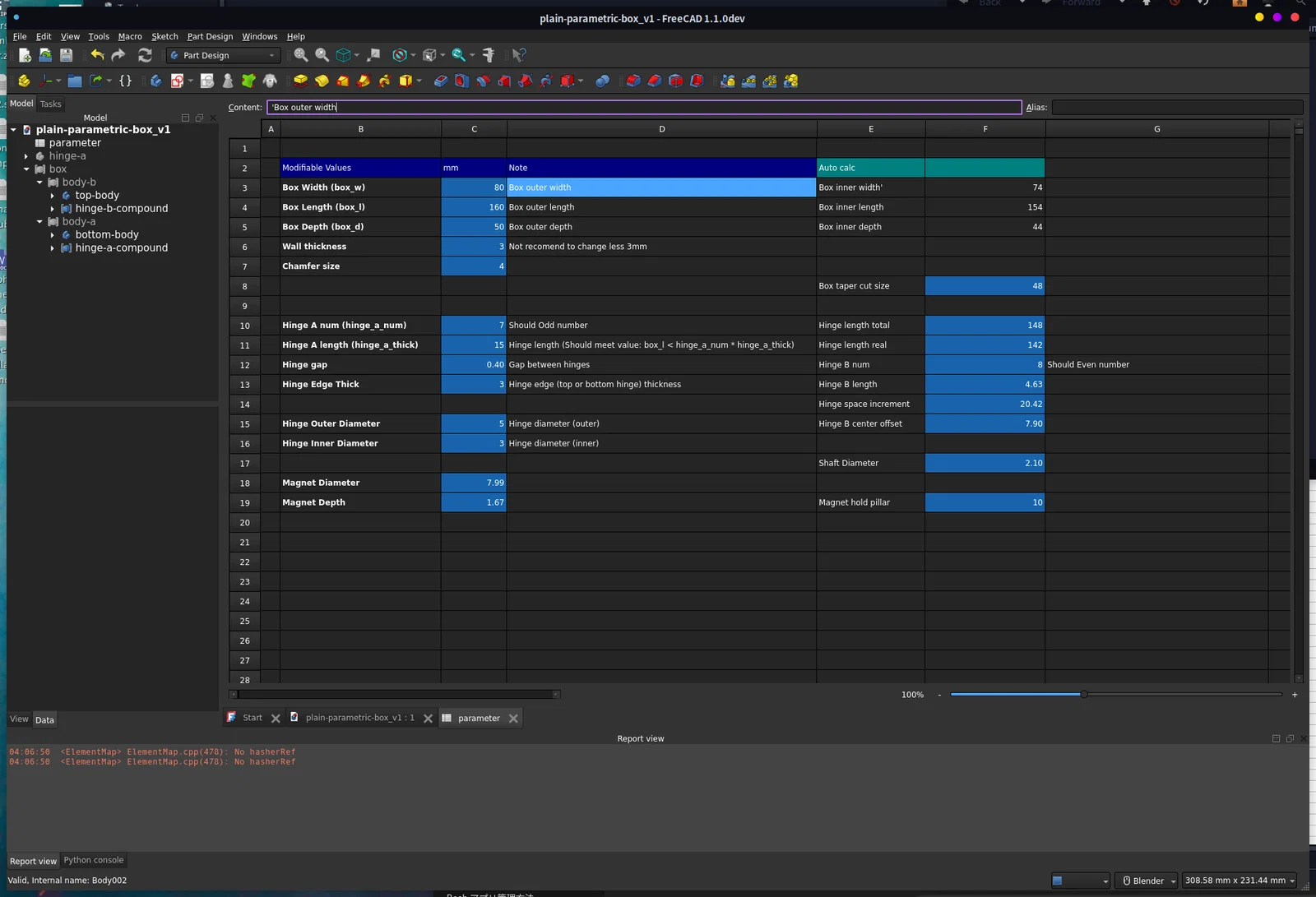

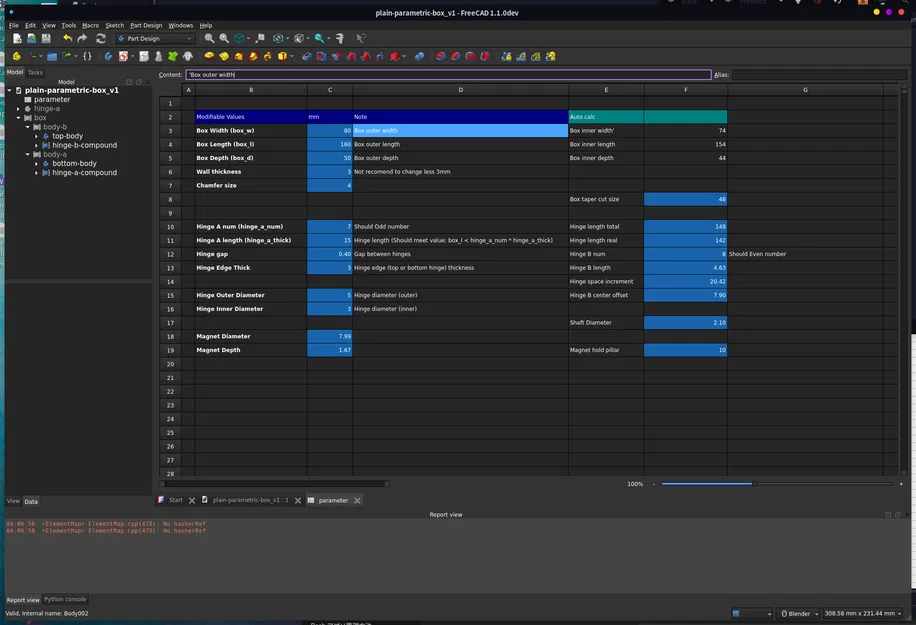

1. Mở tệp thiết kế và mở bảng tính (Spreadsheet) trong FreeCAD.
2. Điều chỉnh các thông số sau:
   • Kích thước hộp: Thiết lập Box Width (Chiều rộng), Box Length (Chiều dài) và Box Depth (Chiều sâu).
   • Thiết kế bản lề: Chọn số lượng bản lề và độ dài của chúng. Hãy đảm bảo tổng chiều dài bản lề (Hinge Length x Number of Hinges) không vượt quá chiều dài của hộp.
   • Kích thước nam châm: Nhập đường kính của loại nam châm bạn dự định sử dụng.
3. Kiểm tra lại thiết kế: Đảm bảo tất cả các điều chỉnh nằm trong giới hạn thiết kế để tránh lỗi hoặc sai lệch cấu trúc.

Mẹo khi in ấn

• Độ dày vách bản lề: Hãy đặc biệt chú ý đến số lượng đường bao vách (wall loops) trong phần mềm slicer của bạn. Vách quá mỏng sẽ làm bản lề dễ bị gãy.
• Ví dụ 1 (Wall Loop = 2): Slicer để trống bên trong bản lề, khiến nó quá yếu và dễ vỡ.

• Ví dụ 2 (Wall Loop = 4): Bản lề được lấp đầy hoàn toàn và rất cứng cáp, đảm bảo độ bền cao.
