Hộp đựng ESP32-WROOM-32 (MicroUSB) kèm nắp

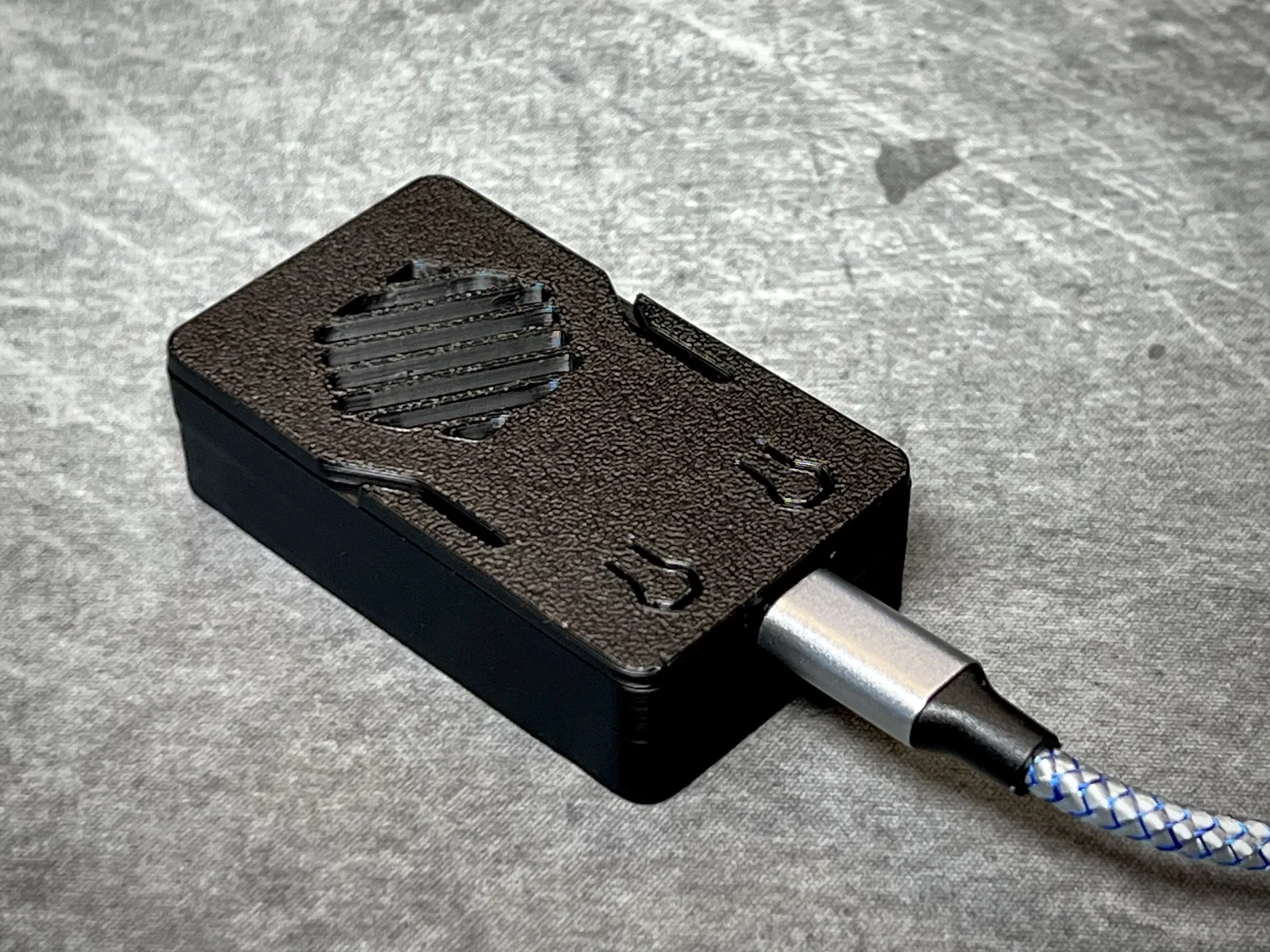

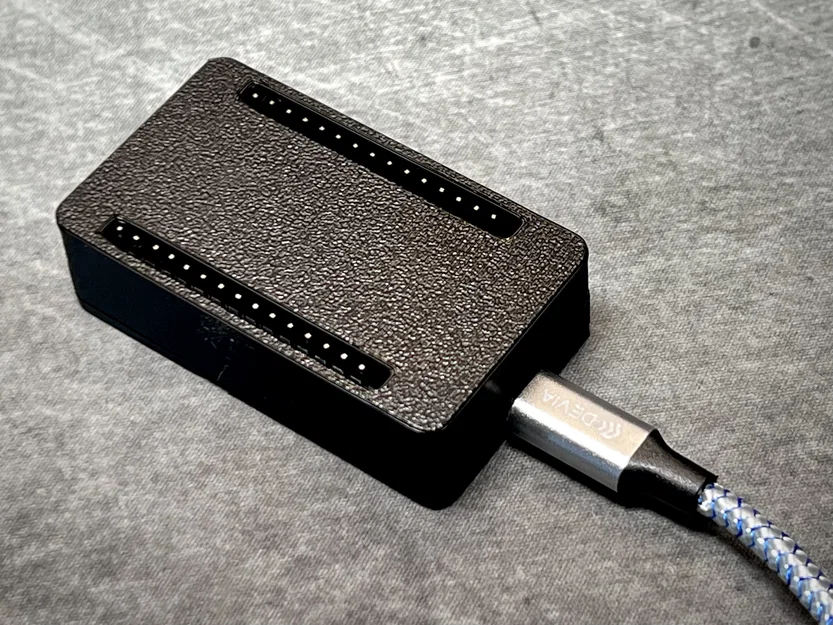

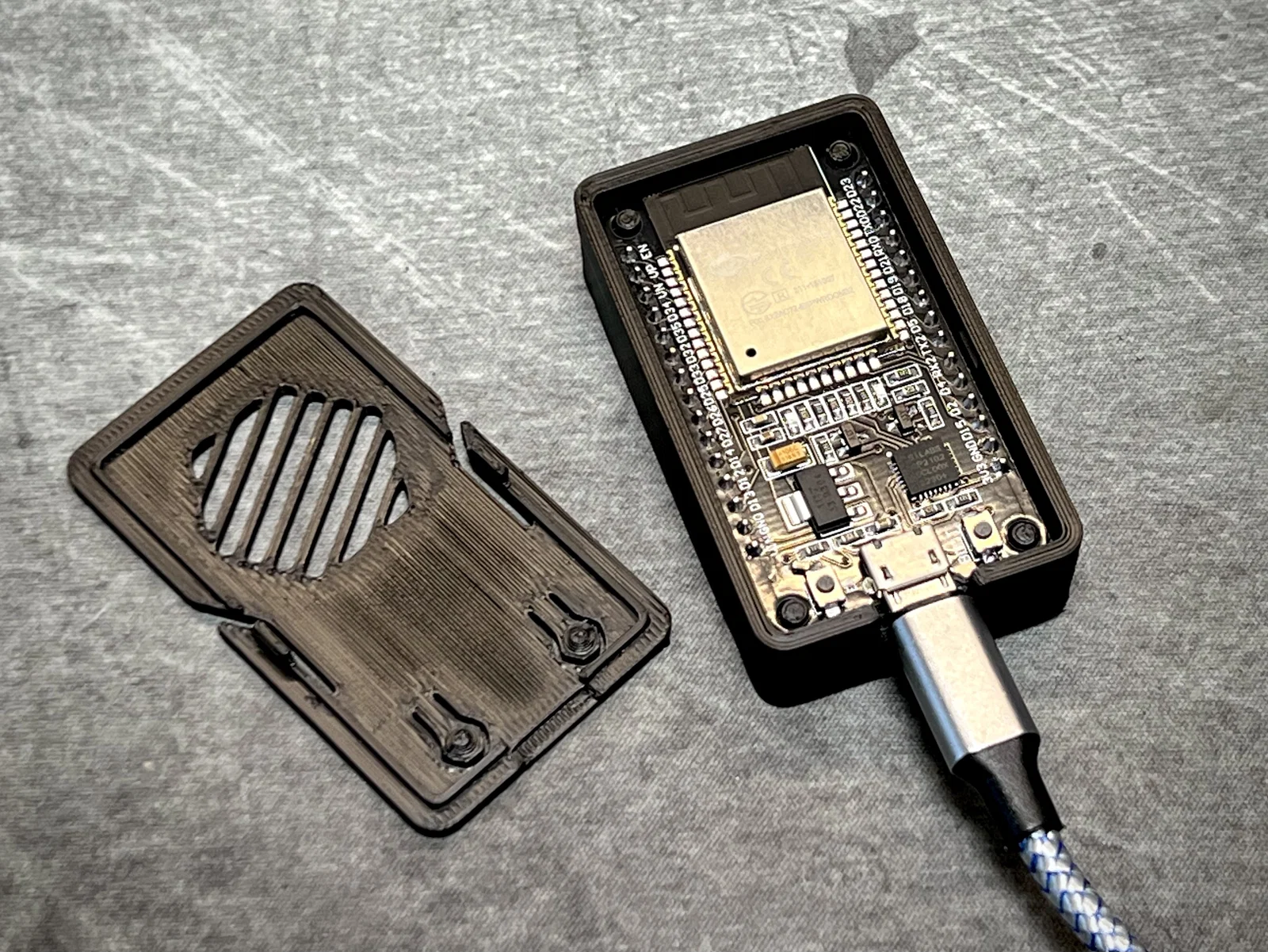

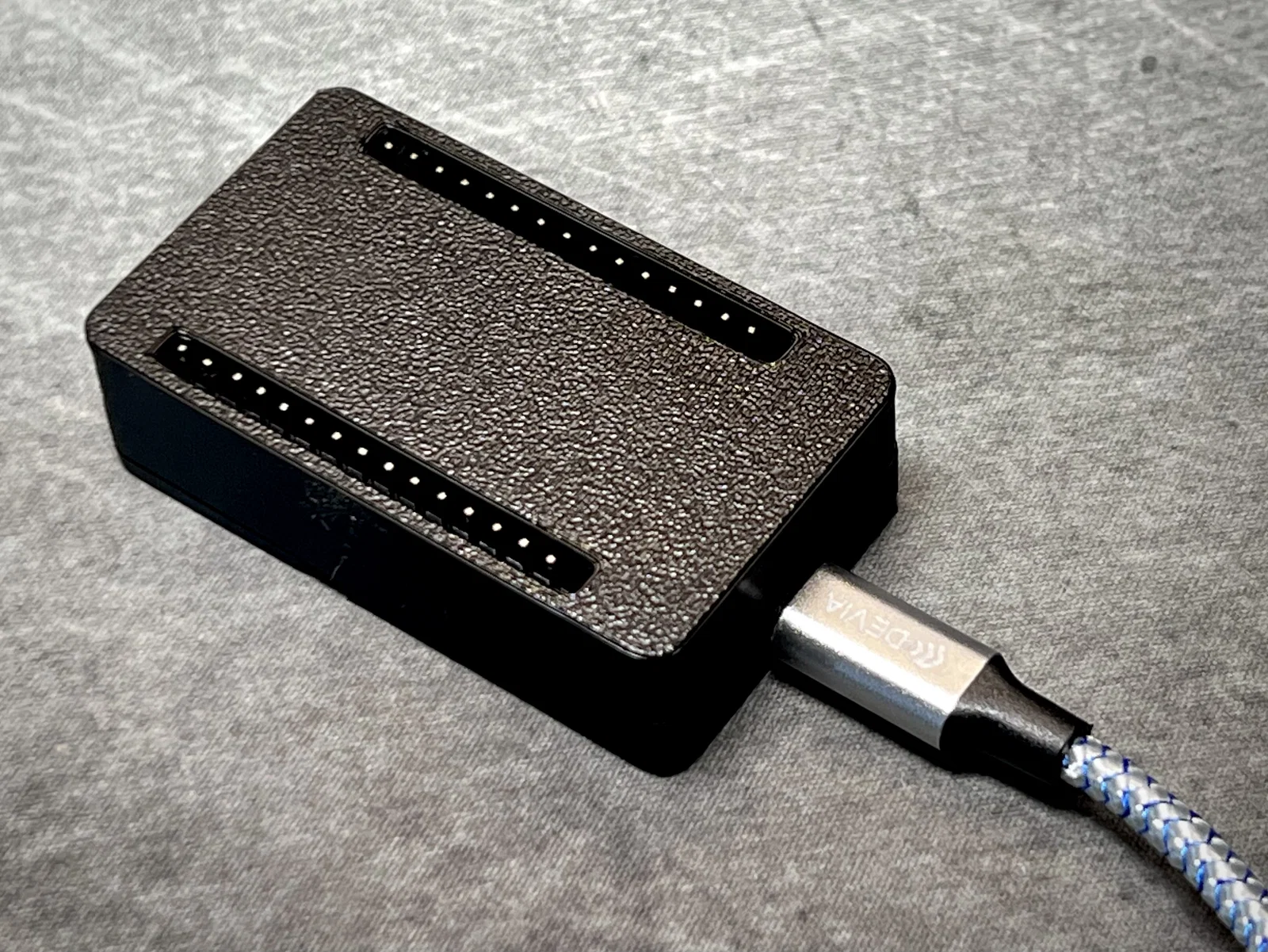

Hộp nhỏ cho ESP32-WROOM-32 (kích thước PCB khoảng 28mm x 52mm). Phần nắp vừa khít, đồng thời vẫn đảm bảo tiếp cận dễ dàng các chân cắm (PIN) và nút bấm trên bo mạch.
Mô tả
Tôi rất thích mẫu gốc từ PLAUK. Tiếc là ở nhà tôi chỉ còn mấy bo mạch ESP32 phiên bản cũ dùng cổng MicroUSB. Do cổng kết nối này nằm thụt vào trong nên tôi buộc phải chỉnh sửa lại cái hộp một chút.
Cũng không có gì to tát, nhưng tôi tin là bản thiết kế này sẽ hữu ích cho các anh em cùng đam mê DIY và điện tử. Tôi đã thử nghiệm với tất cả các sợi cáp đang có ở nhà, và ngoại trừ một sợi có phần nhựa bao quanh đầu nối quá to, còn lại tất cả đều cắm vừa vặn không gặp vấn đề gì.
Cài đặt in khuyến nghị
Chất liệu: Tùy ý, tôi dùng ABS của Gembird, loại này đúng là hơi tệ.
Chiều cao lớp in (Layer height): 0.2
Số lớp vỏ (Perimeters): Tùy ý, tôi dùng 4
Độ phủ (Infill): Tùy ý, tôi dùng 10%
Loại Infill: Tùy ý, tôi dùng kiểu Gyroid
Hỗ trợ (Supports): Không cần
PS: Xin lỗi mọi người vì chất lượng bản in không được đẹp lắm. Tôi in bằng mấy cuộn ABS Gembird bỏ đi mà bạn của vợ tôi cho, loại này in cực kỳ khó nên anh ấy không dùng được nữa. 🤷
