Van một chiều (Klapka) cho ống thông gió ∅ 100 mm

Tác giả AlesSvoboda

Lượt tải
124
Lượt thích
17
Lượt coi
715

File 1 143,6 KB

  • Ventila_n_klapka_v16_1775728015.3mf3MF · 143,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

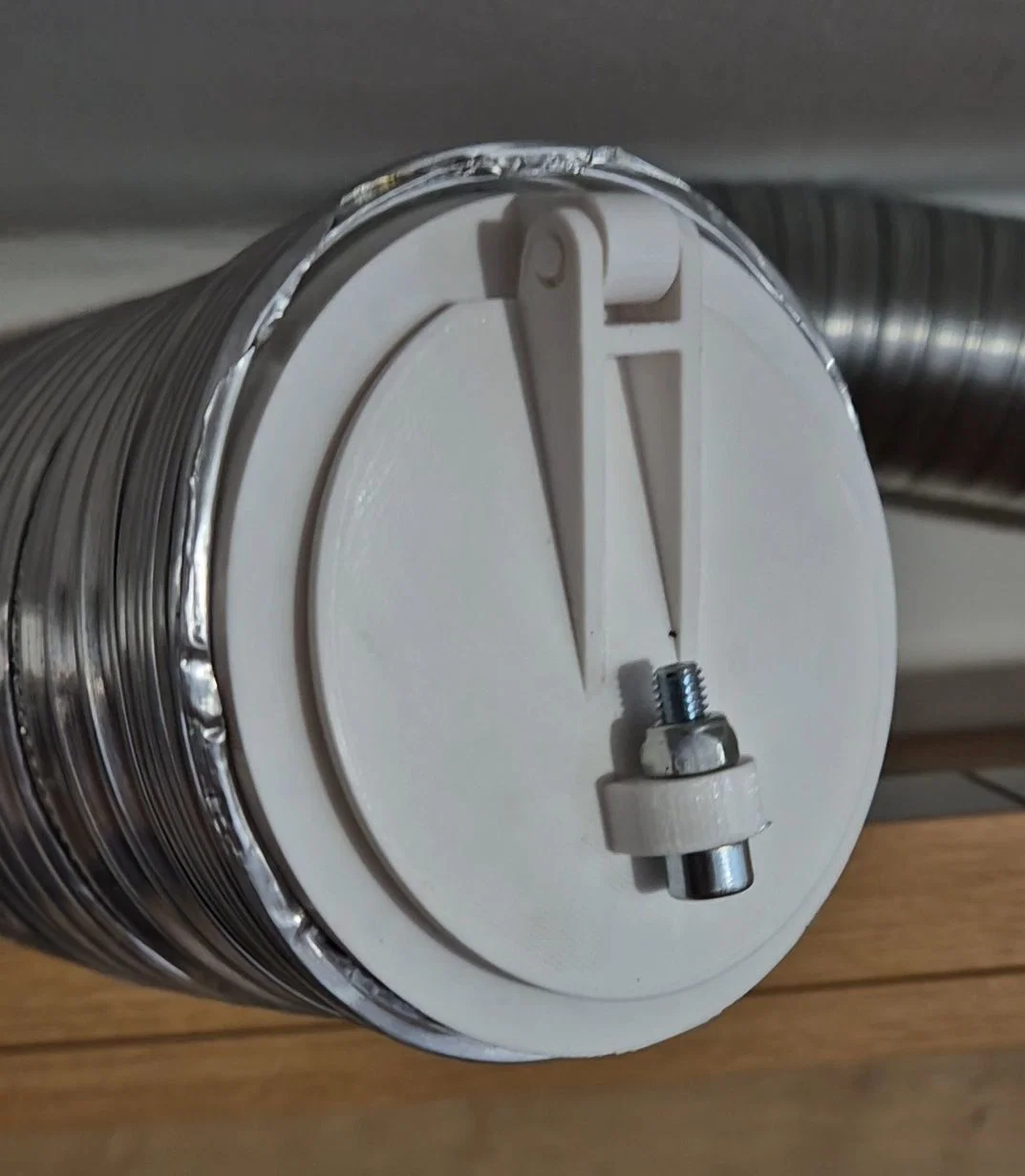

Klapka này có đường kính ngoài 97 mm, nên có thể lắp vừa vặn vào ống dẫn có đường kính trong 100 mm. Khoảng hở 3 mm này được để dư ra để bạn có thể trét thêm keo hoặc silicone quanh viền klapka.

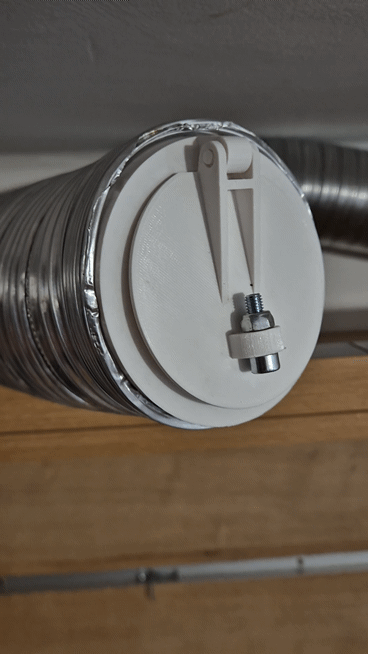

Klapka được thiết kế kèm một giá đỡ để bạn thêm vật nặng (ví dụ như ốc vít), giúp điều chỉnh lưu lượng gió cần thiết để klapka mở ra. Bạn cũng có thể sử dụng klapka mà không cần thêm vật nặng.

Lưu ý quan trọng: Khi lắp đặt klapka vào ống, hãy chú ý đến hướng xoay của nó. Klapka hoạt động dựa trên trọng lực để đóng lại, nên nếu lắp không đúng chiều, klapka sẽ không thể tự đóng được.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
1
Tổng dung lượng
143,6 KB
File lớn nhất
143,6 KB
