Keyboard MegaShelf - Khay trượt bàn phím và thiết bị ngoại vi đa năng

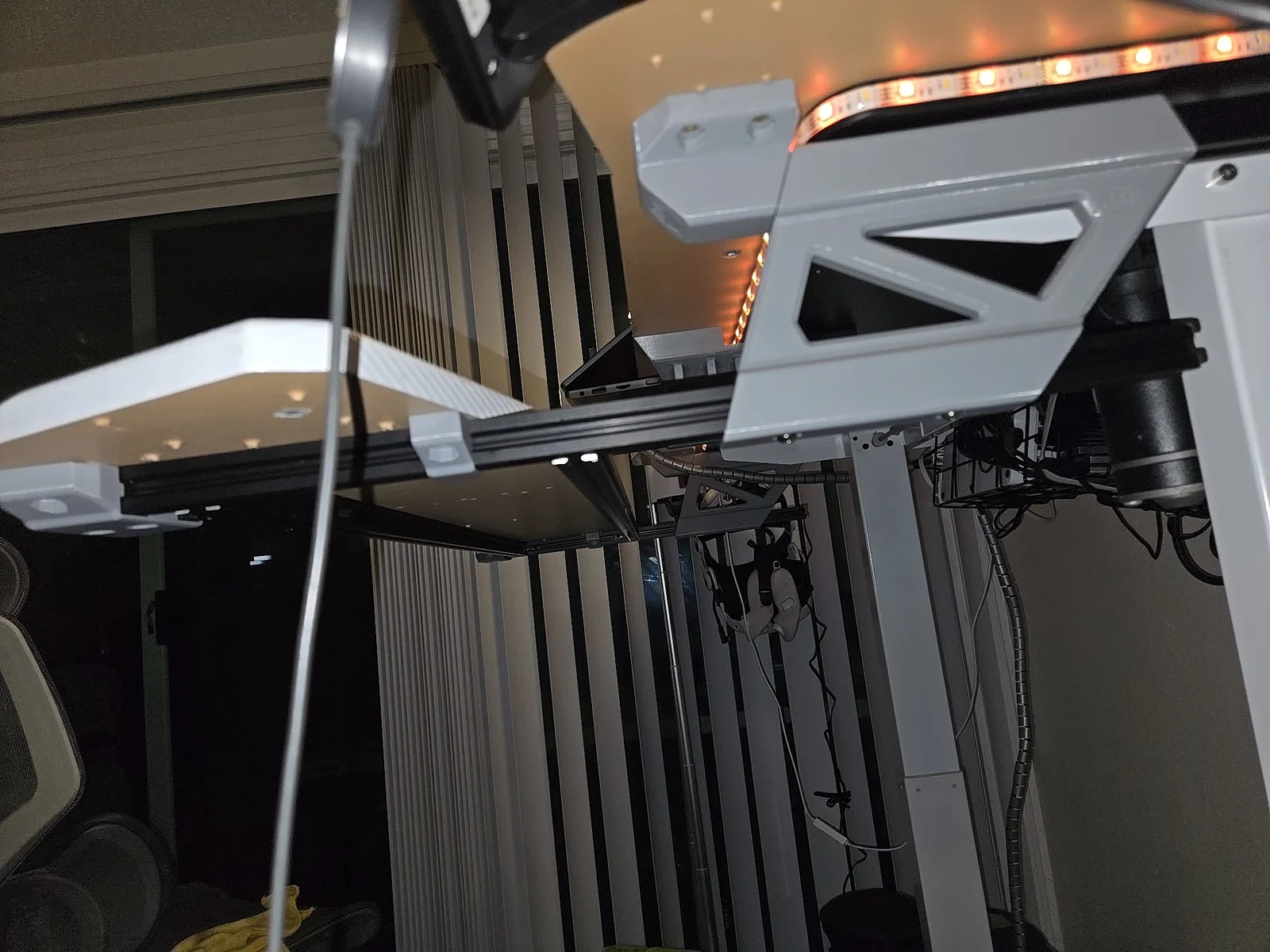

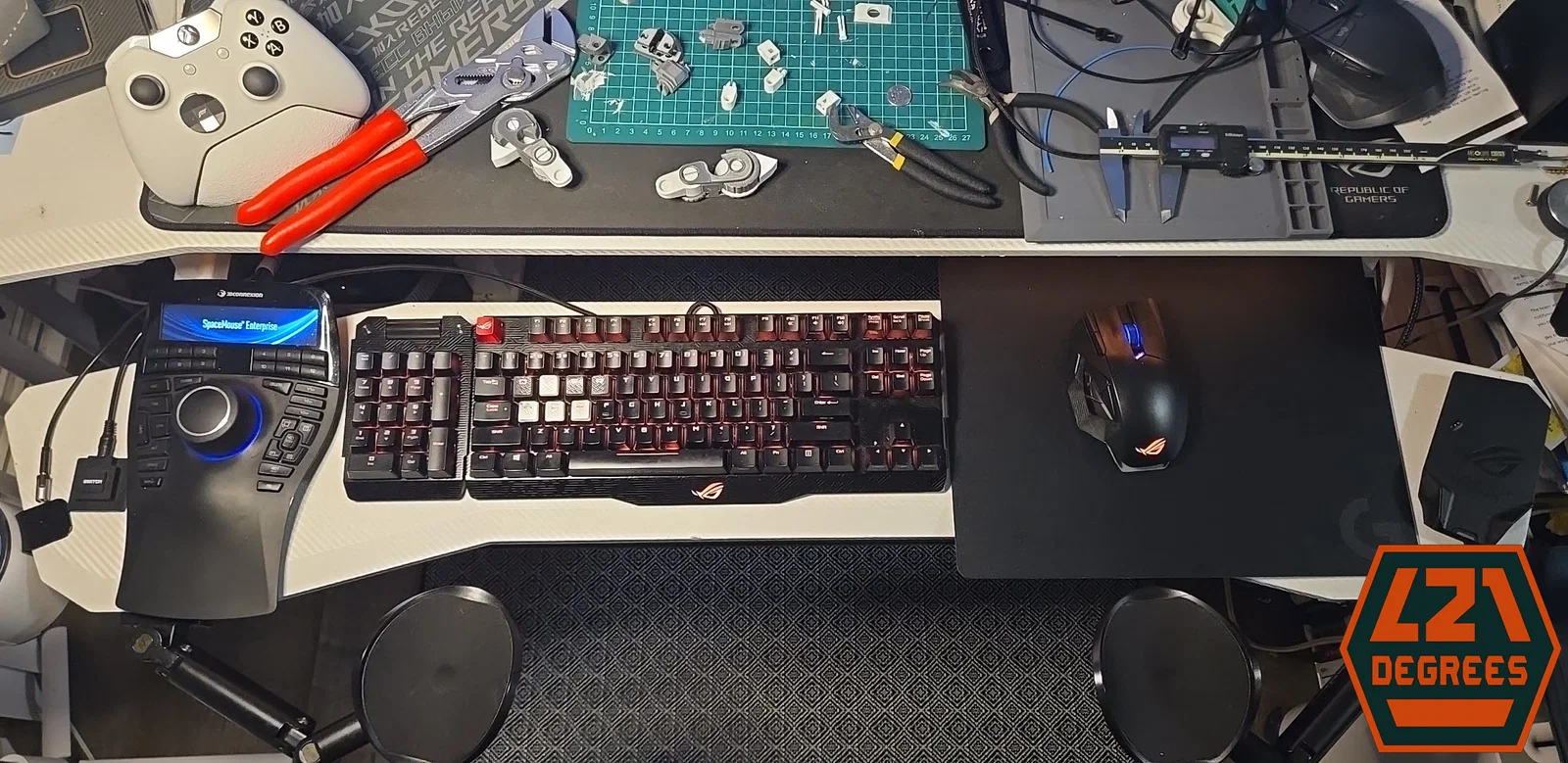

Chào các bạn! Mình đăng tải dự án này vì bản thân muốn giải phóng không gian bàn làm việc và hạ thấp vị trí đặt bàn phím do cái bàn hiện tại của mình hơi cao. Sau hơn một tiếng đồng hồ tìm kiếm các khay bàn phím trượt mà không ưng ý cái nào, mình đã quyết định tự thiết kế bộ này.

Tính năng:

• Đủ rộng để chứa hết các thiết bị ngoại vi hàng ngày và nhiều hơn thế.
• Trượt gọn dưới gầm bàn để tiết kiệm diện tích và hạn chế bụi bặm.
• Cực kỳ chắc chắn. Ngay cả khi kéo ra, trọng lượng của tay và thiết bị sẽ tạo lực ma sát tự nhiên giúp “khóa” khay tại bất kỳ vị trí nào.
• Sử dụng các vật liệu phổ biến, nhôm định hình rất cứng cáp và thực dụng.
• Có thể tùy chỉnh cho mọi kích thước bàn và khay mà không cần sửa file in 3D.

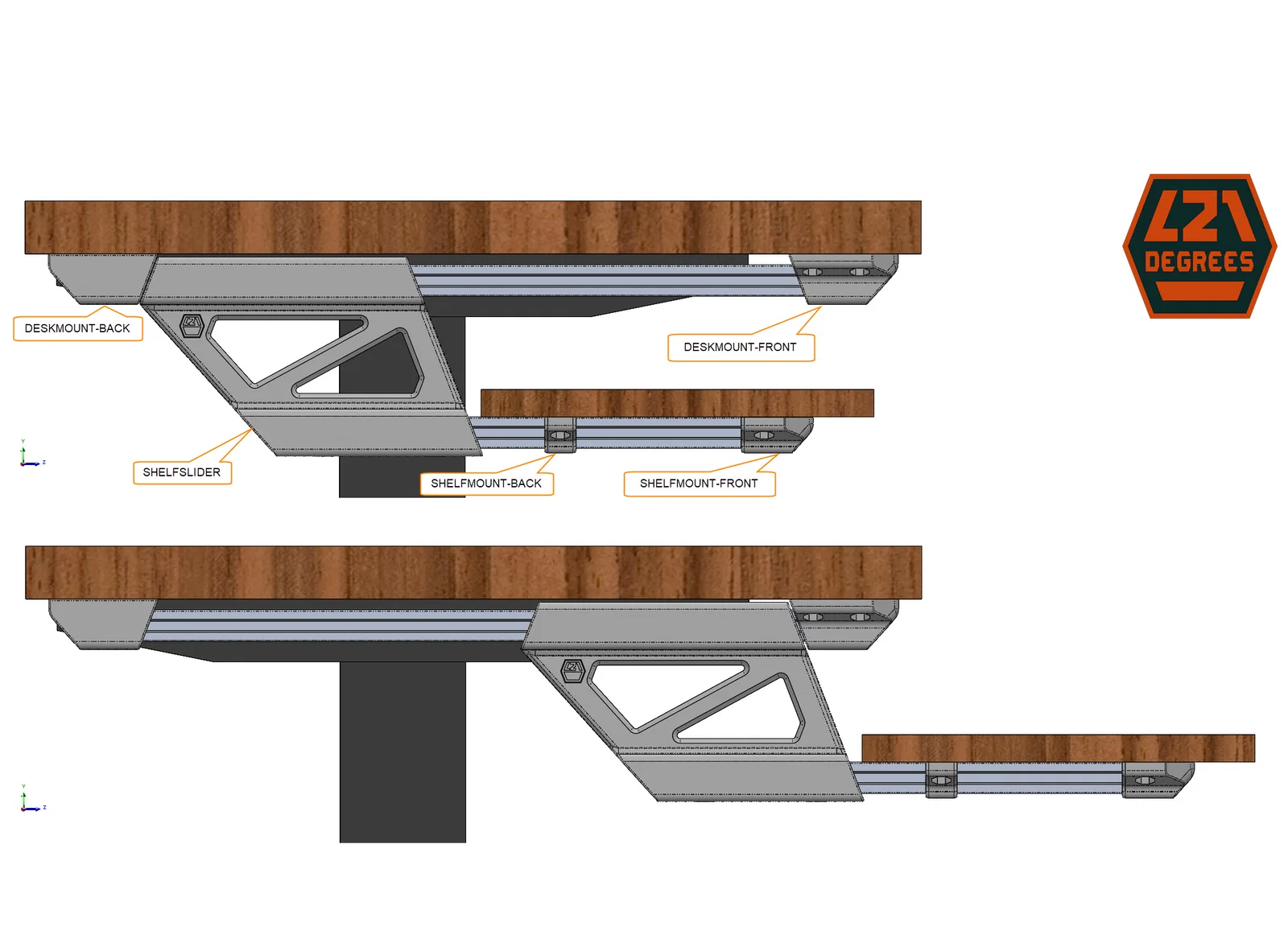

Lưu ý khi thiết kế:

• Miếng gắn phía trước dùng 4 ốc vít vì chịu tải chính. Bạn có thể dùng nó cho cả phía sau nếu muốn.
• Hướng in khuyến nghị giúp tối ưu hóa lớp in theo lực cắt, nên mình KHUYÊN MẠNH các bạn hãy làm theo.
• Không cần support hay keo dán. Mình in trực tiếp không cần gì cả, nhưng tùy máy của bạn, nếu thấy cần thì cứ dùng brim (đặc biệt nếu dùng máy in có bàn di chuyển).

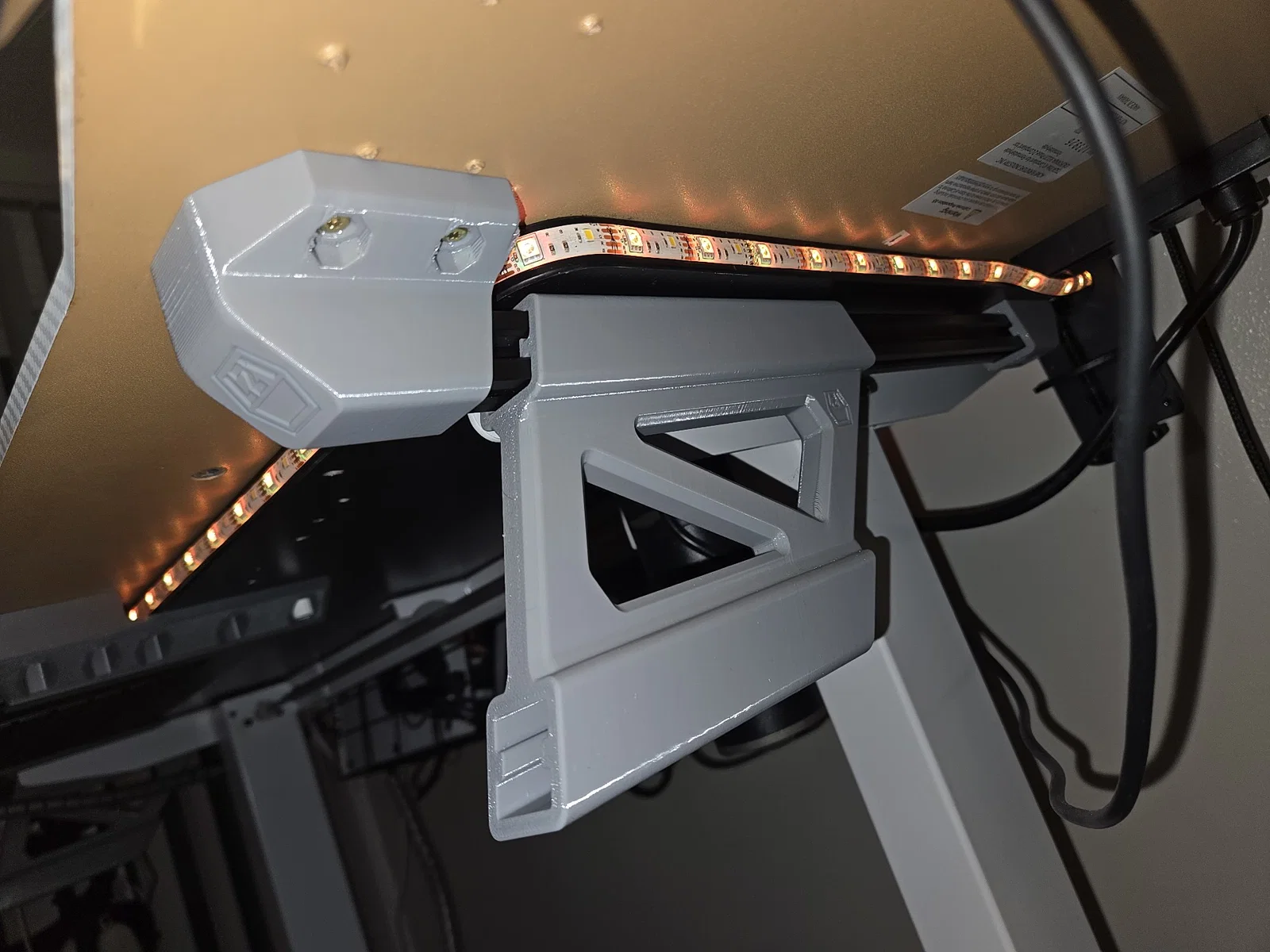

• Các phần khớp với thanh nhôm có thiết kế “gờ” bên trong, giúp giảm ma sát trượt và tăng đáng kể độ chắc chắn.
• Thiết kế được bo góc kỹ lưỡng để không gây cấn chân hay đầu gối.
• Được thiết kế cho ốc dài 1 inch (24-25mm), các lỗ bắt vít có khoảng cách 1/2 inch cho phép cắm sâu 1/2 inch. Hãy điều chỉnh tùy theo độ dày mặt bàn của bạn.

Gợi ý in:

• Layer height nào cũng được, nhưng 0.28/0.30mm sẽ nhanh hơn.
• Không cần support.
• Không cần keo dán (dùng brim nếu thấy cần).
• 3 perimeters/walls.
• Tối thiểu 30% infill.

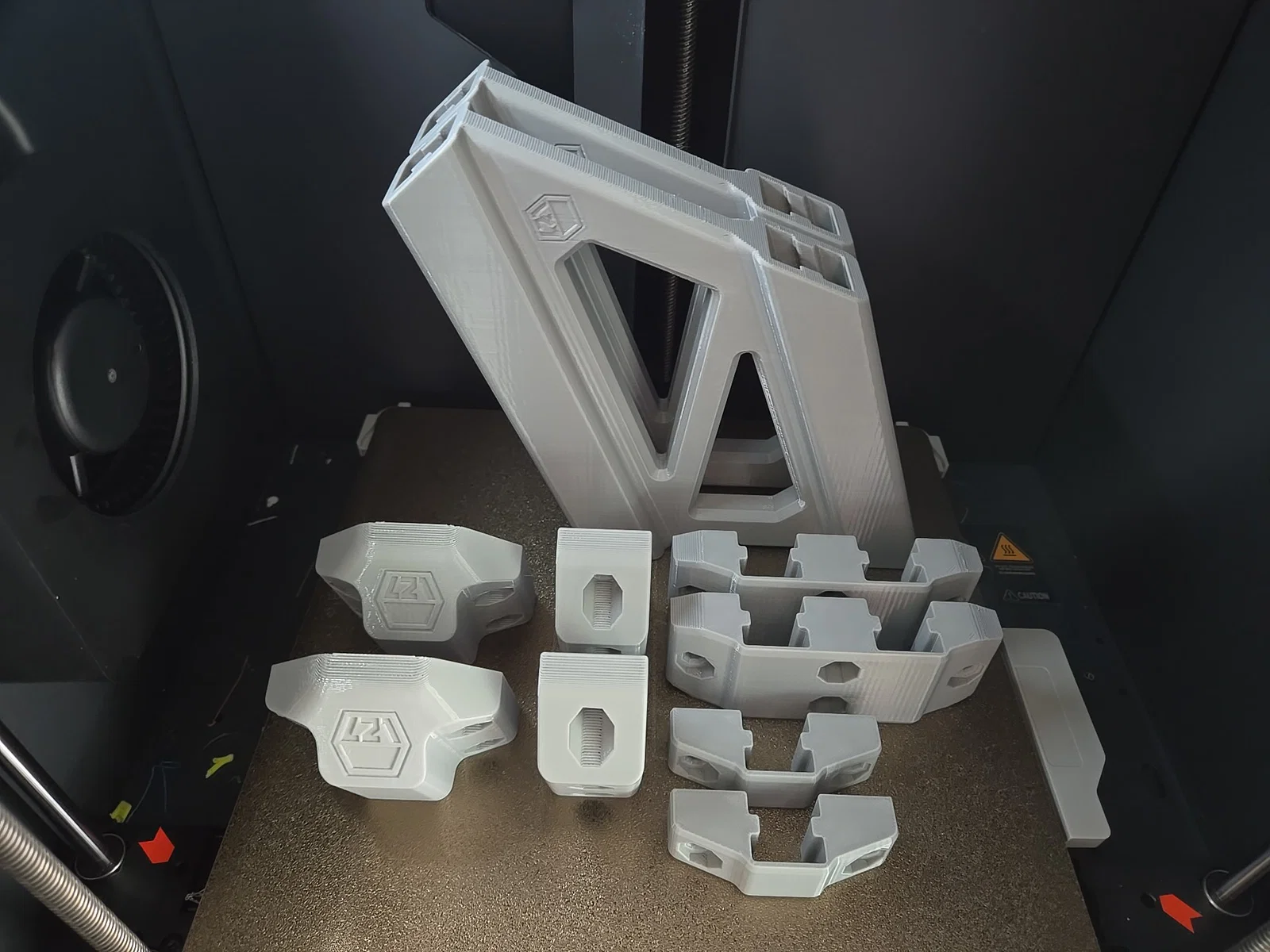

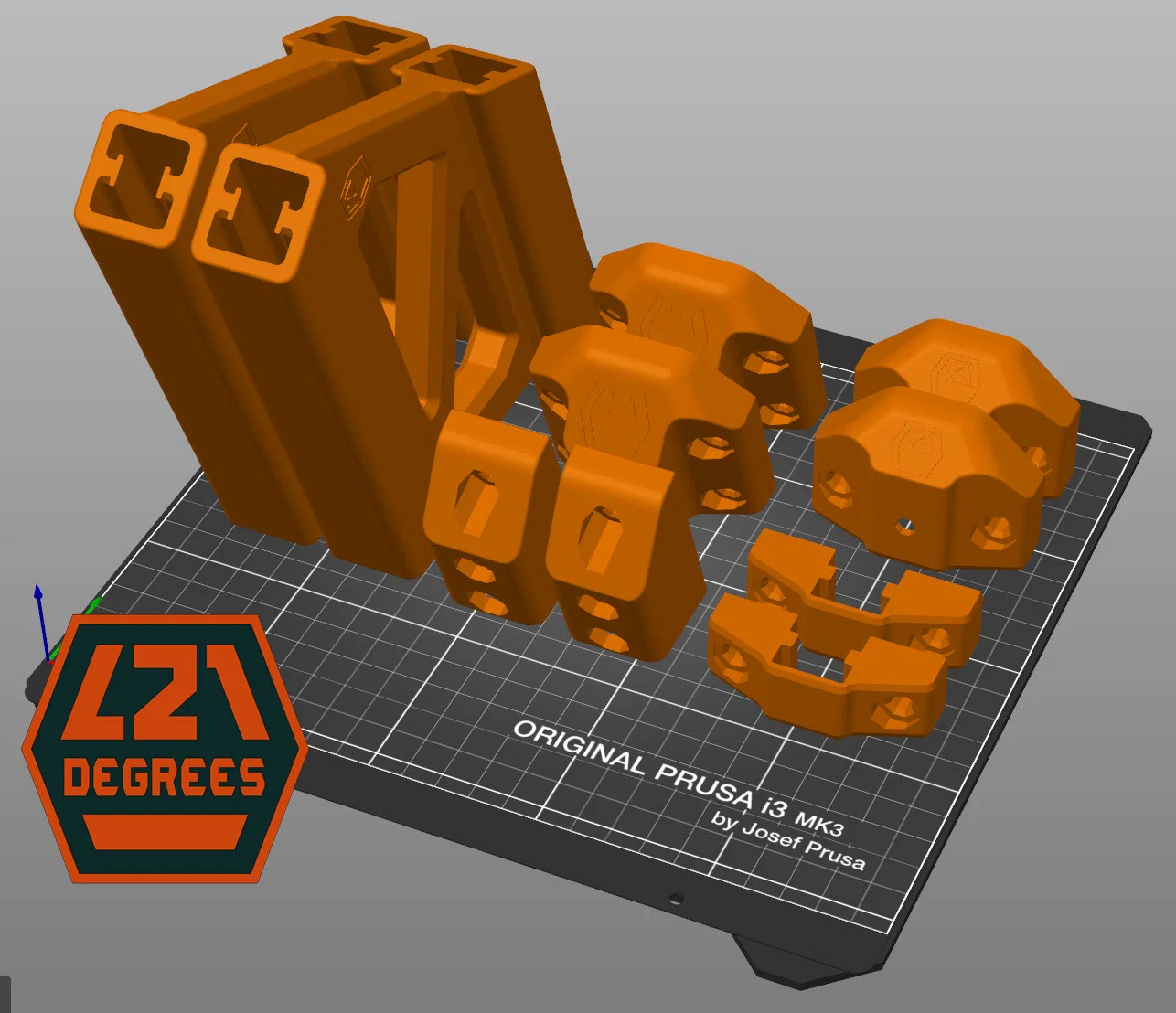

• Đặt linh kiện theo chiều dọc (xem hình bên dưới).

Hạn chế:

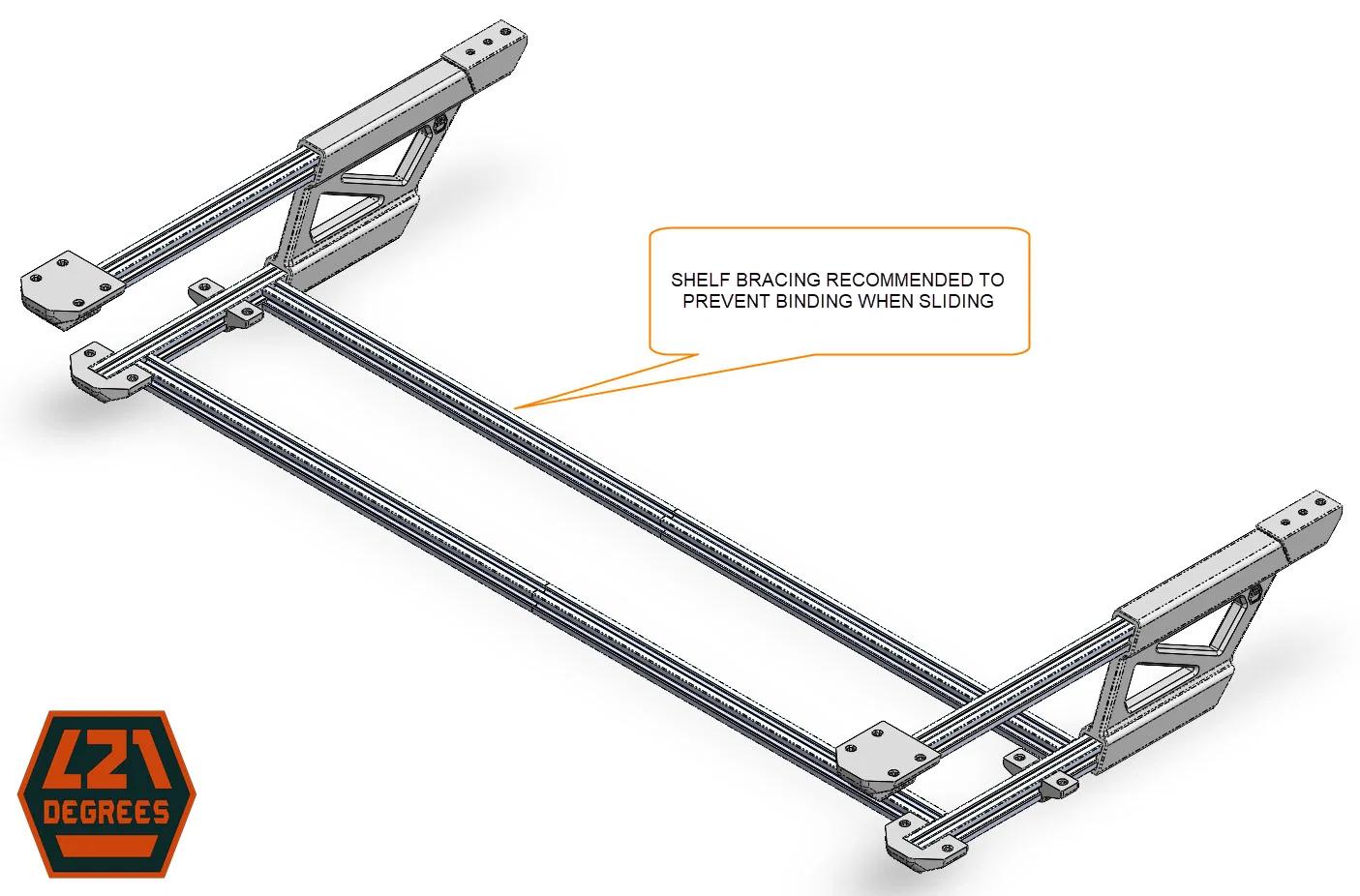

• Có thể bị kẹt khi trượt nếu lực tác động hai đầu không đều. Mẹo nhỏ là hãy gia cố khung khay bằng thêm thanh nhôm định hình để đảm bảo độ vuông góc hoặc dùng mỡ bôi trơn.
• Cần mua thêm vật liệu như nhôm định hình, vít gỗ, ốc máy và đai ốc T-slot.
• Nếu in bằng PLA, hãy để ý mạt nhựa trong rãnh trượt vì PLA khá giòn. PETG là lựa chọn tốt hơn vì độ dẻo cao.
• Khay này không làm được món taco nhưng giúp bàn của bạn rộng rãi hơn để thoải mái ăn uống!

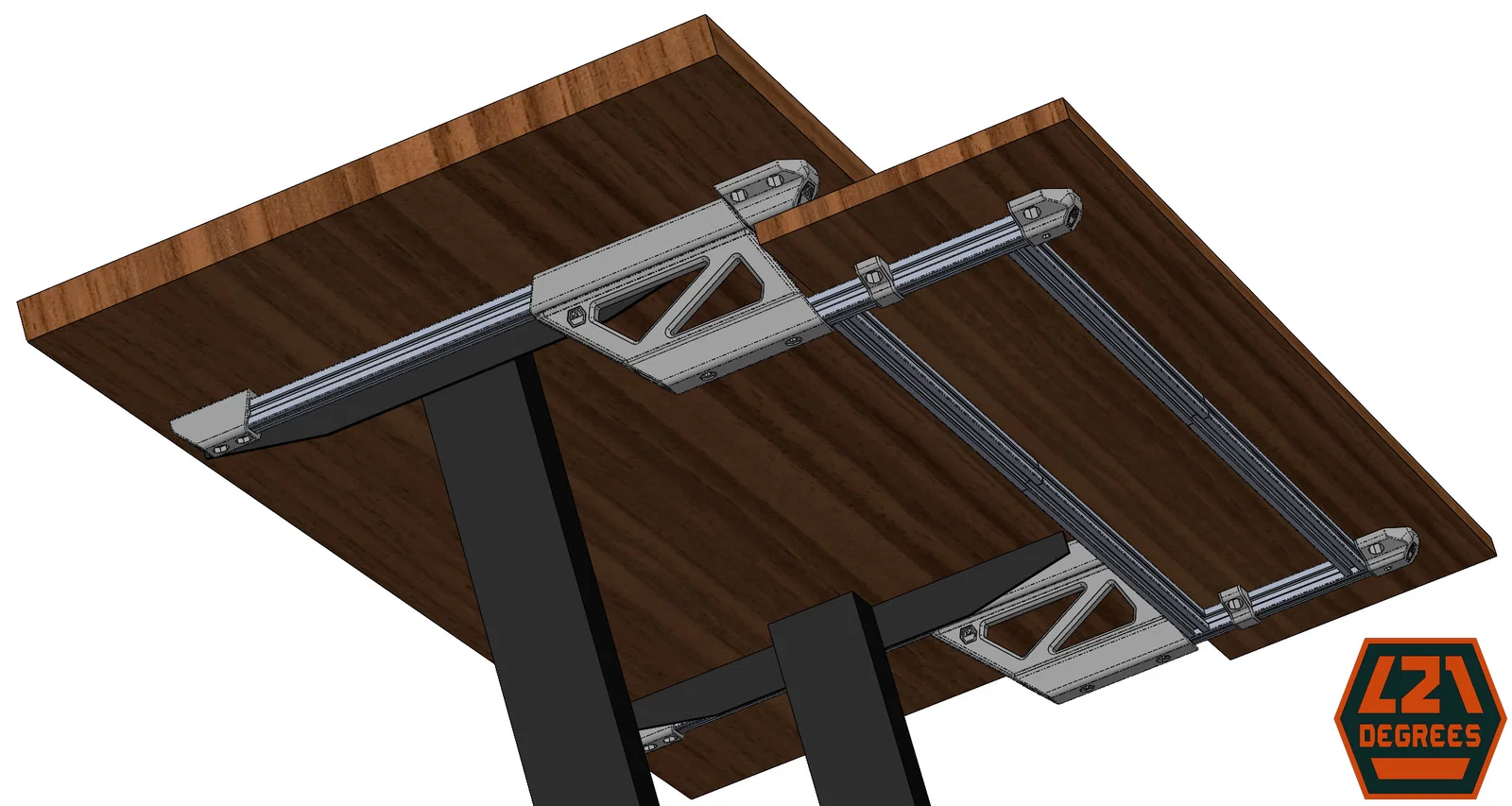

Hướng dẫn lắp đặt (Phong cách nhanh gọn):

1. Lắp thanh nhôm khay vào thanh trượt, khoan và bắt vít (hoặc dùng T-nut cho chuyên nghiệp).
2. Lắp thanh nhôm cố định bàn vào thanh trượt.
3. Bắt vít thanh nhôm cố định dưới bàn, đảm bảo song song và vuông góc. Kiểm tra độ dài ốc vít để không bị xuyên thủng mặt bàn.
4. Trượt khay ra ngoài.
5. Lắp các giá đỡ vào thanh nhôm khay.
6. Đặt tấm khay lên, căn chỉnh vị trí mong muốn.
7. Nhấc tấm khay ra, đặt lại vị trí cũ để thanh trượt vào đúng tâm.
8. Đánh dấu, khoan mồi và bắt vít tấm khay.
9. Kiểm tra trượt, nếu kẹt hãy nới lỏng rồi siết lại.
10. Vỗ nhẹ vào khay, mở bia ra và tận hưởng!

Hướng dẫn lắp đặt (Phong cách kỹ sư):

1. Lắp thanh nhôm vào thanh trượt dùng T-nut và ốc máy chuẩn.
2. Lắp thanh nhôm cố định bàn vào thanh trượt.
3. Đo đạc chính xác, đánh dấu và khoan mồi bằng máy khoan bàn, có thể thiết kế layout trên AutoCAD/SolidWorks.
4. Bắt vít cố định dưới bàn bằng máy bắt vít xịn (Milwaukee/Makita/Festool), đảm bảo độ dài ốc chuẩn xác.
5. Trượt khay ra ngoài.
6. Lắp giá đỡ vào thanh nhôm.
7. Đặt tấm khay lên và bắt vít cố định.
8. Kiểm tra, nới lỏng và siết lại nếu cần.
9. Dùng thước laser căn chỉnh cho hoàn hảo, khui bia và tận hưởng thành quả!

Mình KHUYÊN MẠNH các bạn in đúng theo hướng in được đề xuất để chịu lực tốt nhất. Chú ý các thanh trượt, nên đặt dọc và song song với trục Y nếu bạn dùng máy in có bàn di chuyển.

Trong tương lai, mình đang tính đến việc dùng bánh xe V-slot để trượt mượt mà hơn, dù có thể sẽ hơi cồng kềnh và đắt tiền. Hãy chờ xem nhé!

Nhìn chung, mình cực kỳ hài lòng với dự án này. Nó rất chắc chắn, gọn gàng và giải phóng không gian bàn hiệu quả. Mình chia sẻ miễn phí với hy vọng giúp ích được cho mọi người, rất mong nhận được phản hồi và ghi nguồn từ các bạn.
