Nắp bảo vệ cho vòi phun nước hình tròn bằng nhựa ABS

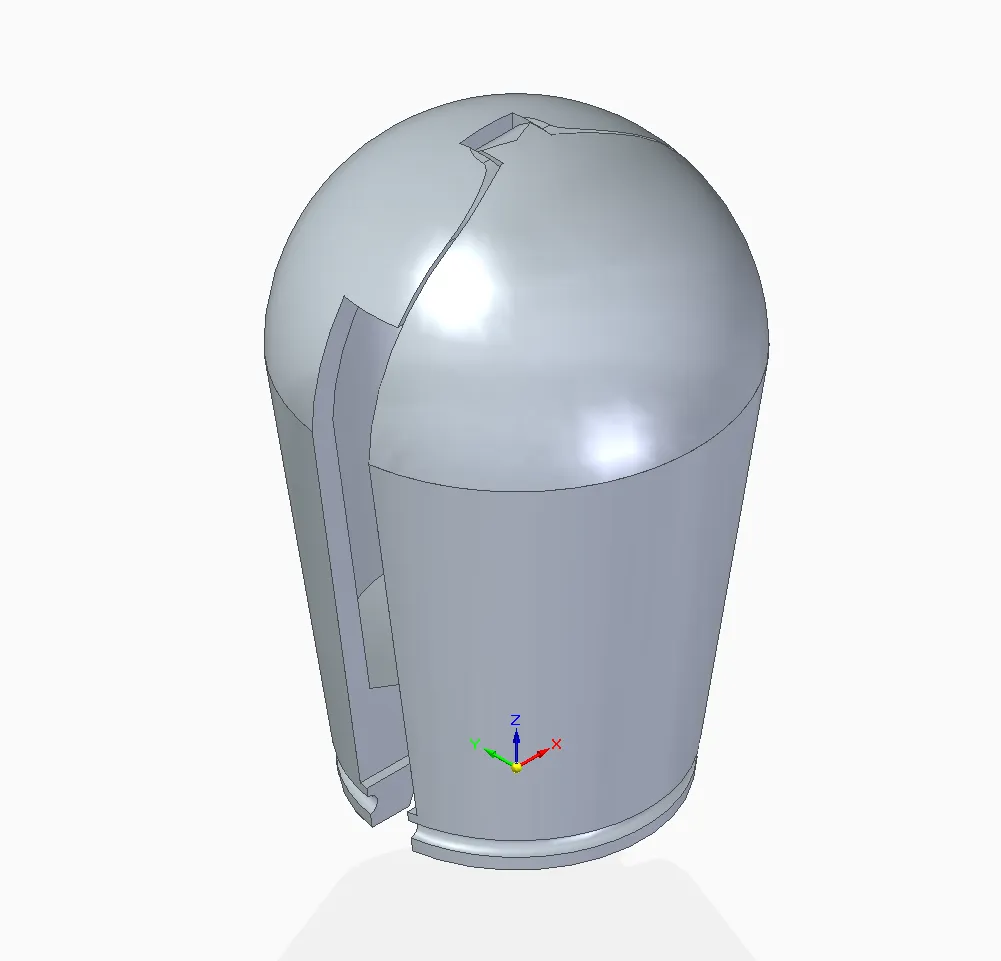

Các nắp bằng nhựa linh hoạt trở nên xốp theo thời gian, vì vậy tôi đã tạo ra một phiên bản có bản lề in tại chỗ. Phiên bản này đã hoạt động rất tốt trên hơn 20 vòi phun trong 6 năm qua.

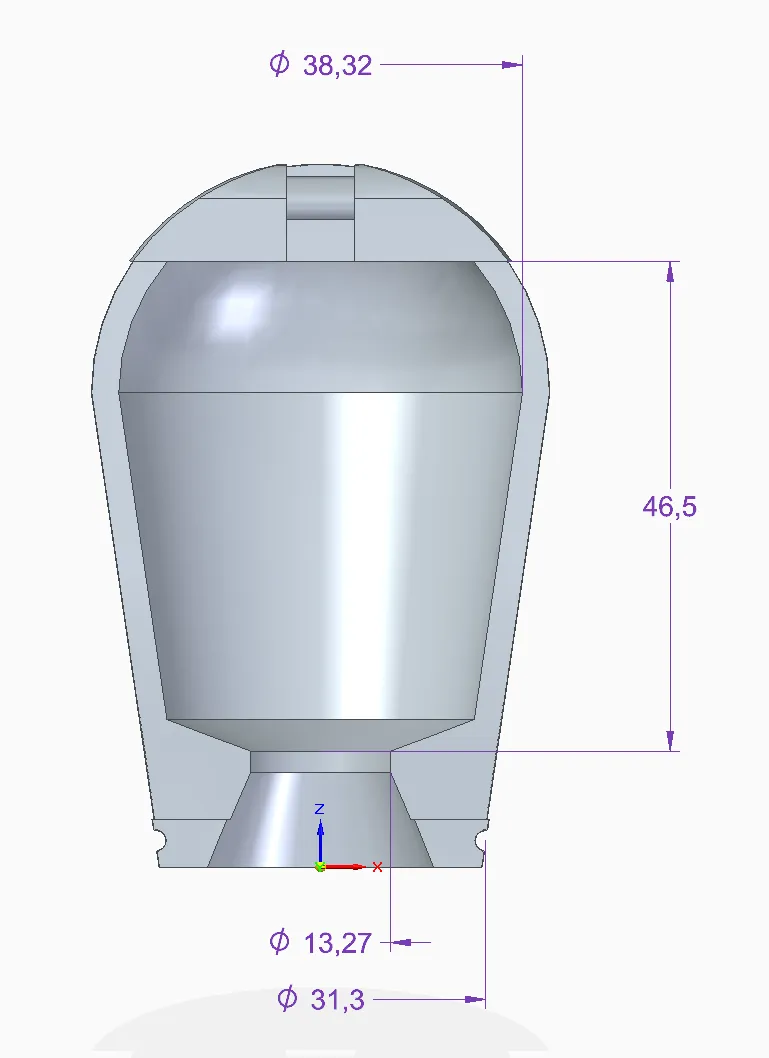

Kích thước trong hình là mm - Tệp STEP được đính kèm cho các kích thước còn thiếu

In với chiều cao lớp 0,4mm và 3 lớp tường bằng ABS In theo chiều ngang với hỗ trợ và khe vuông góc như tệp G-Code được đính kèm cho thấy. ( Thiết kế trong thời gian trước khi tôi học cách định hướng các bộ phận để in trực tiếp ;) )

Sau khi in, cần một chút lực để giải phóng cơ chế.
